Symboles électriques normalisés et intuitifs
pour plan d'implantation

Symboles électriques normalisés et intuitifs
pour plan d'implantation

Symbole d'installation électrique
Symbole électrique d'implantation

Commandes, Détecteur, Capteur
Eclairages et Prise commandée
Prise de courant, Réseau, Antenne
Equipements et Circuit Spécialisés
Symboles électriques Divers

Ces symboles sont destinés à définir l'implantation de vos équipements électriques

sur votre plan architectural de maison, logement et autres bâtiment domestique.

Vous pouvez les téléchargers gratuitements pour réaliser vos travaux d'éléctricité !

Avant toute intervention sur une installation électrique :
•  Eteindre les équipements sensibles et Déclencher le disjoncteur général.
•  Vérifier la hors tension du ou des circuits électriques concernés.
•  Respecter la norme électrique NF C 15-100 et les notices d'installations.
•  Utiliser du matériel marqué CE voir NF (HAR pour fil et câble recommandé).

Symboles électriques de commande

symbole électrique d'un interrupteur
Interrupteur
symbole électrique d'un bouton poussoir
Bouton poussoir
symbole électrique d'un détecteur de mouvement
Détecteur de mouvement
symbole électrique d'un interrupteur radio
Interrupteur radio
(Proposé par zoom-elec)
symbole électrique d'un bouton poussoir avec voyant
Bouton poussoir
avec voyant
symbole électrique d'une commande par clé
Commande par clé
symbole électrique d'un interrupteur avec voyant
Interrupteur avec voyant
symbole électrique d'un variateur
Variateur
symbole électrique d'un capteur (vent, pluie, soleil)
Capteur
(Vent, Pluie, Soleil)
symbole électrique d'un interrupteur va et vient
Interrupteur va et vient
symbole électrique d'un interrupteur temporisé
Interrupteur temporisé
symbole électrique d'un interrupteur va et vient avec voyant
Interrupteur va et vient
avec voyant
symbole électrique d'un interrupteur automatique
Interrupteur automatique
Symboles électriques d'équipements et de circuit spécialisés
Symbole électrique de commande
Téléchargement gratuit pour usage privé de cette bibliothèque en :



Fichier ZIP des symboles au format PNG  /  Document PDF  /  Image JPG

Symboles électriques des éclairages

symbole électrique d'une réglette fluorescent à 1 tube
Réglette fluorescent
à 1 tube
symbole électrique d'une lumière au plafond
Lumière plafond
symbole électrique d'une lumière au plafond
Lumière plafond
(conseillé par zoom-elec)
symbole électrique d'une lumière au plafond commandée par radio
Lumière plafond
commandé par radio
(proposé par zoom-elec)
symbole électrique d'une réglette fluorescent à 2 tubes
Réglette fluorescent
à 2 tubes
symbole électrique d'une lumière en applique
Lumière applique
symbole électrique d'une lumière en applique
Lumière applique
(conseillé par zoom-elec)
symbole électrique d'une lumière en applique commandée par radio
Lumière applique
c
ommandé par radio

(proposé par zoom-elec)
symbole électrique d'une réglette fluorescent à 3 tubes
Réglette fluorescent
à 3 tubes
symbole électrique d'un spot
Spot
symbole électrique d'une prise commandée
Prise commandée
(proposé par zoom-elec)
symbole électrique d'un projecteur
Projecteur
symbole électrique d'une prise commandée par radio
Prise commandée par radio
(proposé par zoom-elec)
Symboles électriques d'équipements et de circuit spécialisés
Symbole electrique pour plan architectural
Téléchargement gratuit pour usage privé de cette bibliothèque en :



Fichier ZIP des symboles au format PNG  /  Document PDF  /  Image JPG

Symboles électriques de prise de courant, réseau et antenne

symbole électrique d'une prise de courant
Prise de courant
symbole électrique d'une prise de courant
Prise de courant
(pconseillé par zoom-elec)
symbole électrique d'une prise de courant haute
Prise de courant haute
(proposé par zoom-elec)
symbole électrique d'une double prises de courant
ou
symbole électrique d'une double prises de courant
Double prises de courant
symbole électrique d'une double prises de courant
Double prises de courant
(conseillé par zoom-elec)
symbole électrique d'une double prises de courant haute
Double prises de courant haute
(proposé par zoom-elec)
symbole électrique d'une prise de communication RJ45
ou
symbole électrique d'une prise de communication RJ45
Prise de communication RJ45
symbole électrique d'une prise de communication RJ45
Prise de communication RJ45
(proposé par zoom-elec)
symbole électrique d'une prise d'antenne
ou
symbole électrique d'une prise d'antenne
Prise d'antenne
symbole électrique d'une prise d'antenne
Prise d'antenne
(proposé par zoom-elec)
Symboles électriques d'équipements et de circuit spécialisés
Symbole électrique de prise de courant, réseau et antenne
Téléchargement gratuit pour usage privé de cette bibliothèque en :



Fichier ZIP des symboles au format PNG  /  Document PDF  /  Image JPG

Symboles électriques des équipements et des circuits spécialisés

symbole électrique normalisé d'un réfrigérateur
Réfrigérateur
symbole électrique normalisé d'une hotte
Hotte
symbole électrique normalisé d'un lave-linge
Lave linge
symbole électrique normalisé d'un chauffe-eau ou ballon eau chaude
Chauffe eau
symbole électrique normalisé d'un congélateur
Congélateur
symbole électrique normalisé d'un lave-vaisselle
Lave vaisselle
symbole électrique normalisé d'un séche-linge
Sèche linge
symbole électrique normalisé d'un chauffage
Chauffage
symbole électrique normalisé d'une plaque de cuisson
Plaque de cuisson
symbole électrique normalisé d'un four micro-ondes
Four micro-ondes
symbole électrique normalisé d'un climatiseur
Climatiseur
symbole électrique normalisé d'un tableau de répartition
Tableau de répartition
Symboles électriques d'équipements et de circuit spécialisés
Téléchargement gratuit pour usage privé de cette bibliothèque en :



Fichier ZIP des symboles au format PNG  /  Document PDF  /  Image JPG

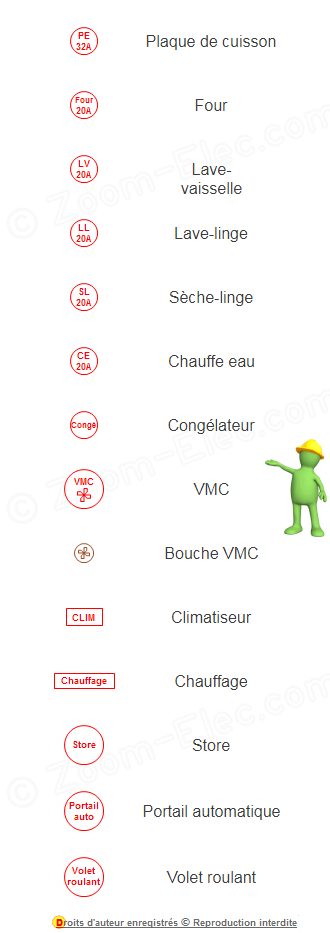

Proposé par zoom-elec :

symbole électrique d'une plaque de cuisson
Plaque de cuisson
symbole électrique d'un lave-linge
Lave-linge
symbole électrique d'un congélateur
Congélateur
symbole électrique d'un store
Store
symbole électrique d'un four
Four
symbole électrique d'un séche-linge
Sèche-linge
symbole électrique d'une vmc
VMC
symbole électrique d'un portail automatique
Portail automatique
symbole électrique d'un lave-vaisselle
Lave-vaisselle
symbole électrique d'un chauffe-eau ou ballon eau chaude
Chauffe eau
symbole électrique d'une bouche de vmc
Bouche VMC
symbole électrique d'un volet roulant
Volet roulant
symbole électrique d'un climatiseur
Climatiseur
symbole électrique d'un chauffage
Chauffage
Symboles électriques d'équipements et de circuit spécialisés
Téléchargement gratuit pour usage privé de cette bibliothèque en :



Fichier ZIP des symboles au format PNG  /  Document PDF  /  Image JPG

Symboles électriques divers

symbole électrique d'une sonnerie
Sonnerie
symbole électrique d'un haut-parleur
Haut-parleur
symbole électrique d'une antenne
Antenne
symbole électrique d'un interrupteur horaire
Interrupteur horaire
symbole électrique d'un interphone
Interphone
symbole électrique d'une boîte de dérivation
Boîte de dérivation
symbole électrique d'une alimentation
Alimentation
symbole électrique d'une minuterie
Télérupteur
symbole électrique d'une gâche
Gâche électrique
symbole électrique d'un moteur
Moteur
symbole électrique de la terre
Terre
symbole électrique d'un télérupteur
Minuterie
symbole électrique d'un détecteur de fumée
Détecteur de fumée
symbole électrique d'une minuterie avec préavis d'extinction
Minuterie avec
préavis d'extinction
Bibliotheque de symboles electriques
Symboles électriques d'équipements et de circuit spécialisés

Les repères suivants peuvent être attribués à des besoins spécifiques
en étant repris dans la légende de votre plan architectural.

Symbole électrique spécifique
Symboles électriques de commandes
Téléchargement gratuit pour usage privé de cette bibliothèque en :



Fichier ZIP des symboles au format PNG  /  Document PDF  /  Image JPG
