Schéma électrique et branchement
d'un télérupteur avec bouton poussoir
à voyant lumineux

Schéma électrique
et branchement d'un
télérupteur avec bouton poussoir
à voyant lumineux

Norme électrique NF C 15-100
Voyant allumé en permanence pour un repérage de l'appareillage dans l'obscurité
Installation electrique
Installation electrique
Installation electrique

Utilisation et principe de fontionnement du circuit électrique
Schéma du télérupteur avec bouton poussoir à voyant lumineux
Branchement d'un bouton poussoir avec voyant lumineux
Schéma de câblage, montage et branchement d'un télérupteur
Norme d'alimentation, câbler et brancher un télérupteur - boutons poussoirs

Utilisation et principe de fontionnement du circuit électrique

Schéma du télérupteur avec bouton poussoir à voyant lumineux

Branchement d'un bouton poussoir avec voyant lumineux

Schéma de câblage, montage et branchement d'un télérupteur

Norme d'alimentation, câbler et brancher un télérupteur - boutons poussoirs

Schéma électrique d'un télérupteur avec bouton poussoir à voyant lumineux sans neutre
Schéma et branchement d'un télérupteur avec bouton poussoir à voyant lumineux sans neutre
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Zoom-Elec
Télérupteur / TL - Bouton poussoir / BP
Commande un ou plusieurs points d'éclairages de
plus de 2 endroits
Hauteur de pose d'un bouton poussoir :


                 axe standard à 1,20 m du sol fini
Circuit : Disjoncteur conseillé 10A, section 1,5 mm²
                   pour 8 points d'utilisations maximum
Branchement :
- BP : phase borne rouge, L ou P - retour BP borne 1
- Bobine TL : retour BP borne A1 - neutre borne A2
- Contact TL : phase borne 1 - retour
lampe borne 2
Réglementation accessibilité, le cas échéant


Utilisation et principe de fonctionnement du circuit électrique d'un télérupteur unipolaire

Utilisation et principe de fonctionnement du circuit électrique d'un télérupteur unipolaire

Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.


A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.


Le cheminement de la phase par l'intermédiare du contact du télérupteur permet d'alimenter ou pas la ou les lampe(s).

Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :

Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.


A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.


Le cheminement de la phase par l'intermédiare du contact du télérupteur permet d'alimenter ou pas la ou les lampe(s).

Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :

Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.


A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.


Le cheminement de la phase par l'intermédiare du contact du télérupteur permet d'alimenter ou pas la
ou les lampe(s).

Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :

Retour de phase des boutons poussoirs alimentant le télérupteur (repère A1)

Neutre alimentant le télérupteur (repère A2)

Phase d'alimentation du ou des point(s) d'utilsation(s) (repère 1)

Retour de phase vers le ou les point(s) d'utilisation(s) (repère 2)

Retour de phase des boutons poussoirs alimentant le télérupteur (repère A1)

Neutre alimentant le télérupteur (repère A2)

Phase d'alimentation du ou des point(s) d'utilsation(s) (repère 1)

Retour de phase vers le ou les point(s) d'utilisation(s) (repère 2)

Le télerupteur unipolaire (1 contact) à l'obligation de couper la phase

(et non le neutre)

.

Lorsque l'on souhaite couper simultanément la phase et le neutre d'un circuit, il conviendra d'utiliser un télérupteur bipolaire (2 contacts).

Schéma électrique du circuit d'un télérupteur bipolaire

Les voyants lumineux des boutons poussoirs raccordés entre la phase et le retour BP sont allumés lorsque la phase n'est pas distribuée (différence de potentiel).

Ils

sont donc allumés en permanence (sauf lors d'un appui sur un bouton poussoir) ce qui permet un repérage des appareillages dans l'obscurité :

Bouton poussoir avec voyant lumineux sans neutre

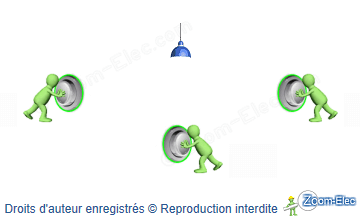

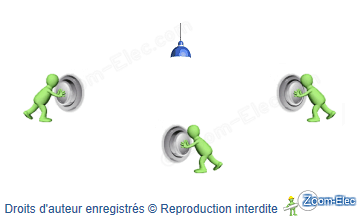

Lampe éteinte = Voyant allumé

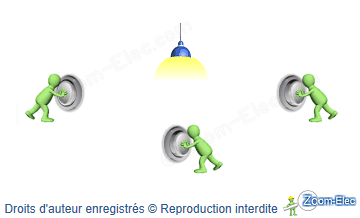

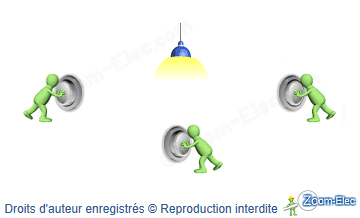

Lampe allumée = Voyant allumé
Commande repérable facilement dans le noir

Un voyant filaire peut être utilisé en fonction témoin ou lumineux selon son branchement et son mode allumage/extinction adopté, contrairement à un voyant embrochable à connexions définies

Bouton poussoir saillie avec voyant lumineux sans neutre

Bouton poussoir à voyant témoin


Témoigne de l'état de la lampe : Voyant allumé = Lampe allumée / Voyant éteint = Lampe éteinte


Schéma électrique du télérupteur avec bouton poussoir à voyant lumineux sans neutre

Schéma électrique du télérupteur avec bouton poussoir à voyant lumineux sans neutre

Avec le schéma électrique du télérupteur unipolaire avec boutons poussoirs à voyant lumineux, on remarque :

En appuyant sur un des boutons poussoirs on alimente le télérupteur

les voyants s'éteignent lorsque la phase est distribuée (différence de potentiel)

A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)

Suivant la position de ce contact, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)

Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer leurs états

En appuyant sur un des boutons poussoirs on alimente le télérupteur

les voyants s'éteignent lorsque la phase est distribuée (différence de potentiel)

A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)

Suivant la position de ce contact, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)

Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer leurs états

En appuyant sur un des boutons poussoirs on alimente le télérupteur

les voyants s'éteignent lorsque la phase est distribuée (différence de potentiel)

A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)

Suivant la position de ce contact, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)

Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer leurs états

Télérupteur avec boutons poussoirs à voyant lumineux

Schéma électrique interactif de l'installation,
principe de câblage du circuit et de branchement du montage

Télérupteur avec boutons poussoirs
à voyant lumineux

Schéma électrique interactif de l'installation,
principe de câblage du circuit
et de branchement du montage

Schéma d'un télérupteur avec bouton poussoir lumineux
Schéma électrique du télérupteur avec bouton poussoir lumineux
Branchement d'un télérupteur avec bouton poussoir lumineux
Installation d'un télérupteur avec bouton poussoir lumineux
Câblage d'un télérupteur avec bouton poussoir lumineux
Installer un télérupteur avec bouton poussoir lumineux
Comment brancher un télérupteur avec boutons poussoirs lumineux
Télérupteur avec bouton poussoir à voyant lumineux
Schéma d'un télérupteur avec bouton poussoir lumineux
Schéma électrique du télérupteur avec bouton poussoir lumineux
Branchement d'un télérupteur avec bouton poussoir lumineux
Installation d'un télérupteur avec bouton poussoir lumineux
Câblage d'un télérupteur avec bouton poussoir lumineux
Installer un télérupteur avec bouton poussoir lumineux
Comment brancher un télérupteur avec boutons poussoirs lumineux
Télérupteur avec bouton poussoir à voyant lumineux

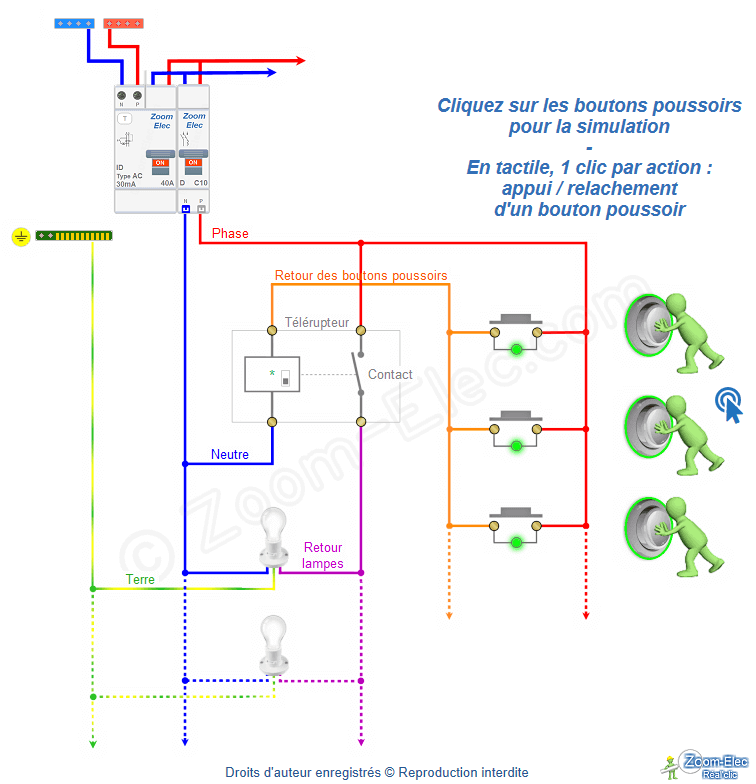

Bouton poussoir avec voyant lumineux sans neutre
Cliquez sur les poussoirs
pour la simulation

1 clic par action en tactile :
appui / relachement
d'un bouton poussoir
Voyant Legrand Neptune

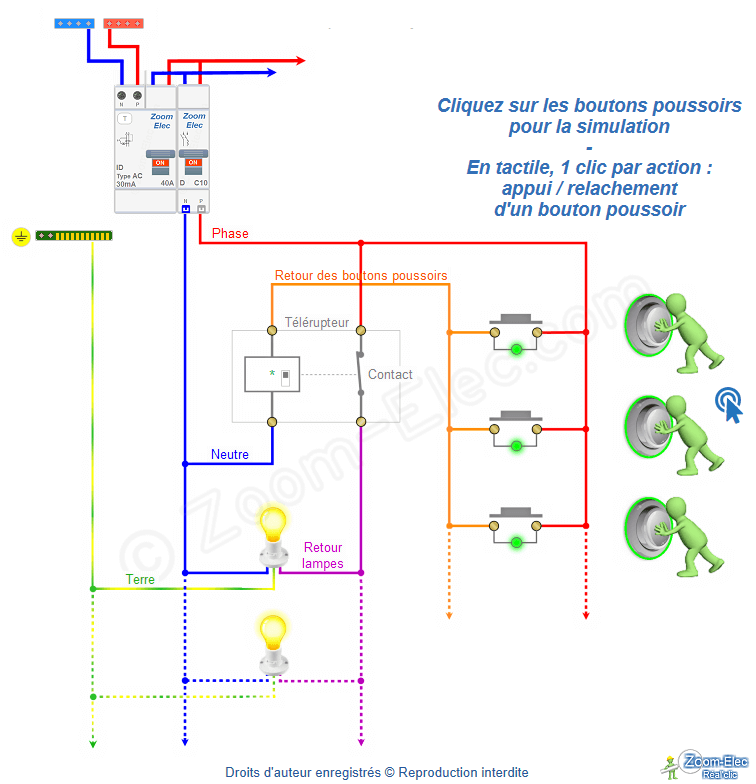

Description du schéma électrique du télérupteur unipolaire avec voyant lumineux :

La phase alimente en permanence les boutons poussoirs,

les voyants ainsi que

le contact du télérupteur.

Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.
La phase étant distribuée, les voyants s'éteignent jusqu'au relâchement du

bouton poussoir.

Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)

Le neutre et la terre sont raccordés directement aux point(s) d'utilisation(s)

La phase alimente en permanence les boutons poussoirs,

les voyants ainsi que

le contact du télérupteur.

Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.
La phase étant distribuée, les voyants s'éteignent jusqu'au relâchement du

bouton poussoir.

Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)

Le neutre et la terre sont raccordés directement aux point(s) d'utilisation(s)

La phase alimente en permanence les boutons poussoirs,

les voyants ainsi que

le contact du télérupteur.

Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.
La phase étant distribuée, les voyants s'éteignent jusqu'au relâchement du

bouton poussoir.

Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)

Le neutre et la terre sont raccordés directement aux point(s) d'utilisation(s)

Voir le cheminement de la phase avec le schéma électrique du télérupteur unipolaire



Branchement d'un bouton poussoir avec voyant lumineux sans neutre

Branchement d'un bouton poussoir avec voyant lumineux sans neutre

Comment brancher un bouton poussoir avec voyant lumineux :

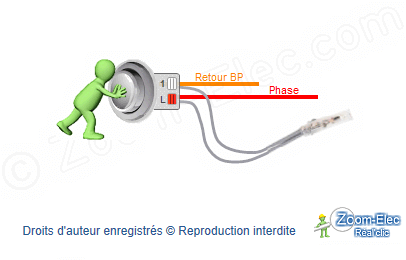

  Un bouton poussoir dispose de 2 bornes pour effectuer les branchements :

1 borne reçoit la phase d'alimentation

1 borne reçoit le retour (d'alimentation) au télérupteur, on l'appelle le retour des boutons poussoirs (retour BP)

1 borne reçoit la phase d'alimentation

1 borne reçoit le retour (d'alimentation) au télérupteur, on l'appelle le retour des boutons poussoirs (retour BP)

Les voyants seront raccordés entre la phase et le retour BP

Branchement bouton poussoir avec voyant lumineux sans neutre
Bouton poussoir voyant lumineux sans neutre
Bouton poussoir à voyant lumineux sans neutre

Branchement d'un bouton poussoir avec voyant lumineux



Schéma de câblage, montage et branchement d'un télérupteur unipolaire

Schéma de câblage, montage et branchement d'un télérupteur unipolaire

Différents modes de câblage du circuit électrique peuvent être réalisés suivant les caractéristiques de votre habitat.

Schémas de câblage et branchement d'un télérupteur et boutons poussoirs sans voyant  :

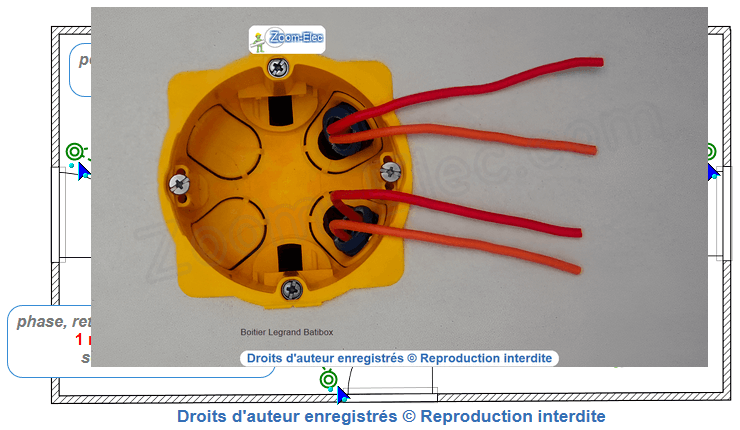

Câblage du circuit d'un télérupteur avec connexions au boîtier d'appareillage

Câblage du circuit d'un télérupteur avec connexions dans boîte de dérivation ou tableau électrique



Norme d'alimentation, câbler et brancher un télérupteur et un bouton poussoir

Norme d'alimentation, câbler et brancher un télérupteur et un bouton poussoir

Le montage du circuit électrique d'un télérupteur doit être alimenté en section 1,5mm² minimum protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A) comportant un maximum de 8 points d'utilisation.

Installation, câblage et branchement d'un télérupteur
schema d'implantation du circuit électrique de l' interrupteur
Plan architectural
avec montage du circuit,
aide de câblage et guide des branchements !

Norme et exemple de plan de câblage du circuit d'un télérupteur

Le télerupteur unipolaire (1 contact) à l'obligation de couper la phase

(et non le neutre)

.

Comment câbler un télérupteur ?
schema d'implantation du circuit électrique de l' interrupteur
Comment brancher
et câbler le montage
d'un télérupteur ?

Brancher un télérupteur unipolaire
