Vous réalisez les travaux d'installation électrique de votre habitat !     Normes, Schémas, Plans, Techniques ...     Zoom-Elec.com
Traduction - Translate

Installation électrique
salle de bain, salle d'eau

Installation électrique
salle de bain, salle d'eau

Norme électrique NF C 15-100
Installation electrique
Installation electrique
Installation electrique

Exemple d'installation des circuits électriques d'une salle de bain où salle d'eau
avec protections au tableau, conforme à la norme électrique NF C 15-100

Exemple d'installation des circuits électriques
d'une salle de bain où salle d'eau avec protections au tableau,
conforme à la norme électrique NF C 15-100

Exemple d'installation des circuits électriques d'une salle de bain où salle d'eau
avec protections au tableau,
conforme à la norme électrique NF C 15-100

Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Installation électrique d'une salle de bain ou d'une salle d'eau

L'électricité de la salle de bain, salle d'eau

Passer de la vue d'implantation à la vue de l'installation des circuits électriques de la salle de bain / salle d'eau.
Découvrez des informations complémentaires sur les disjoncteurs et les différents appareillages !

La quantité, la répartition et le repérage des protections différentielles et des disjoncteurs sont liés à l'ensemble de l'installation électrique de la maison disponible sur la page du schéma de tableau électrique.

Tableau electrique, circuits électriques de la salle de bain salle d'eau
Tableau electrique, circuits électriques de la salle de bain salle d'eau
VMC
Sortie toiture
Lingerie
Lingerie
Lingerie
Cuisine
Cuisine
Cuisine
WC
WC
WC
Répartiteur de terre
Interrupteur  Différentiel
Calibre 63A
Type A
Sensibilité 30mA
Disjoncteur
Calibre 16A
circuit
prise de courant
salle de bain
Section 1,5mm²
Disjoncteur
Calibre 2A
circuit dédié à la VMC
Section 1,5mm²
Interrupteur  Différentiel
Calibre 63A
Type AC
Sensibilité 30mA
Disjoncteur
Calibre 10A
circuit éclairage
salle de bain
Section 1,5mm²
Tableau electrique, repérage des circuits d'électricité de la de la salle de bain salle d'eau
Tableau electrique, repérage des circuits d'électricité de la de la salle de bain salle d'eau
Circuits d'installation électrique d'une salle de bain et salle d'eau
Circuits électriques d'une salle de bain ou salle d'eau
Circuit electrique d'une salle de bain, schéma de l'électricité de la salle d eau
Circuit electrique d'une salle de bain, schéma de l'électricité de la salle d eau
Interrupteur
axe 1,20 m
Interrupteur
Commande
VMC
axe 1,40 m
Commande VMC
Sortie de câble
sèche-serviette
axe ~ 40 cm
Sortie de câble
Applique DCL
Applique DCL
Applique DCL
Applique DCL
Double interrupteur (appliques)
Prise de courant
axe 1,20 m
Double inter Prise électrique
Centre DCL
Boitier de centre DCL
Liaison équipotentielle
douche
section 2,5mm²
Liaison équipotentielle
baignoire
section 2,5mm²
Installation electrique d'une salle de bain, plan de l'électricité d'une salle d eau
Installation electrique d'une salle de bain, plan de l'électricité d'une salle d eau
installation électrique
circuit électrique

L'exemple proposé, en cheminement libre avec connexion au tableau électrique, est adapté à une présentation instructive.

- Vous ne pouvez adapter cette configuration telle quelle pour un passage en encastrer !

- L'utilisation de boîte de dérivation est parfois indispensable dans la réalisation !

Les hauteurs des appareillages ne sont données qu'à titre d'exemple

(hauteur standard)

,

la norme électrique mentionne que la hauteur de l'axe d'une prise de courant ne peut être inférieure à 5 cm du sol fini.

Réglementation accessibilité, le cas échéant

Descriptif de la partie du tableau électrique concernant la salle de bain où salle d'eau :

Norme électrique salle de bain et salle d'eau

Les prises de courant du salon sont également raccordées sur ce disjoncteur.

Le circuit de la VMC (Ventilation Mécanique Contrôlée) est obligatoirement sur disjoncteur dédié de calibre 2A (sauf cas particuliers suivant données constructeur).

Le circuit protégé par ce disjoncteur comprend également l'éclairage des WC.



Le circuit chauffage de la salle de bain où salle d'eau est obligatoirement sur disjoncteur dédié. Câblé en section 1,5mm², il est raccordé au tableau général de la maison sur un disjoncteur 10A alimenté depuis un interrupteur différentiel 63A type AC 30mA dédié aux chauffages.
Son fil pilote, câblé en section 1,5mm² également (fil noir), est branché par zone de pilotage à un gestionnaire d'énergie alimenté depuis un disjoncteur 2A.

Tableau électrique de la maison

Descriptif de l'installation électrique de la salle de bain où salle d'eau :

Point de centre DCL : Boîtier avec Dispositif de Connexion de Luminaire

Applique DCL : Boîtier avec Dispositif de Connexion de Luminaire

Liaison équipotentielle supplémentaire où LES de la douche et de la baignoire :
Si dans la plupart du temps le bac à douche ou la baignoire est en matériaux non conducteurs, leurs alimentations en eau par PER et vidange en PVC il est conseillé de prévoir une LES en prévision de changement d'équipement et d'avoir plusieurs points de distribution de celle-ci en cas de modification d'aménagement.

L'installation électrique d'une salle de bain où salle d'eau doit comporter un minimum d'équipements, norme électrique NF C 15-100 :

1 point d'éclairage fixe

(prise commandée interdite)








1 prise de courant

, située uniquement dans une zone hors volume, interdite au-dessus du lavabo et au sol.




Liaison équipotentielle supplémentaire - LES :

voir chapitre suivant

1 point d'éclairage fixe

(prise commandée interdite)







1 prise de courant

, située uniquement dans une zone hors volume

,
                                    interdite au-dessus du lavabo et au sol.
1 point d'éclairage fixe

(prise commandée interdite)










1 prise de courant

, située uniquement dans une zone hors volume

, interdite au-dessus du lavabo et au sol.

Dans les volumes 0 et 1 de salle de bain et salle d'eau, les socles DCL sont interdits.
Ils sont autorisés dans le volume 2 sous réserve d'être recouvert par un luminaire adapté au volume ou en attente si muni d'un obturateur

(degré de protection IPx4 mini).

Chapitre lié :
Norme électrique, alimentation de point lumineux

Voir également la réglementation accessibilité, le cas échéant

L'équipement minimum d'une installation électrique demandé par la norme comprend également 4* circuits spécialisés :

1 circuit 32A plaque de cuisson ou plaque électrique ou cuisinière

3 autres circuits dédiés au choix : four, lave-vaisselle, lave-linge, sèche-linge

1 circuit 32A plaque de cuisson ou plaque électrique ou cuisinière

3 autres circuits dédiés au choix : four, lave-vaisselle, lave-linge, sèche-linge

Les circuits du lave-linge et du sèche-linge peuvent être par conséquent à prévoir dans l'installation électrique de la salle de bain ou salle d'eau !
Dans ce cas, ils doivent être situés dans une zone hors volume !

Les circuits du lave-linge et du sèche-linge peuvent être par conséquent à prévoir dans l'installation électrique de la salle de bain ou salle d'eau !
Dans ce cas, ils doivent être situés dans une zone hors volume !

* Pour les logements possédant une seule pièce principale, il est admis :

Un ajustement du nombre de prises spécialisées en fonction de l'équipement fourni
Sans équipement fourni, obligation d'un circuit spécialisé 32A et de 2 circuits spécialisés 16/20A
Un ajustement du nombre de prises spécialisées en fonction de l'équipement fourni
Sans équipement fourni, obligation d'un circuit spécialisé 32A et de 2 circuits spécialisés 16/20A

Les circuits électriques spécialisés

De plus, une alimentation de sèche serviette, sous protection dédiée, est souvent à prévoir pour une utilisation estivale de celui-ci lorsque le chauffage est central.

Suivant sa localité, le circuit électrique du chauffe-eau ou ballon d'eau chaude est parfois présent dans la salle de bain où salle d'eau.

De plus, une alimentation de sèche serviette, sous protection dédiée, est souvent à prévoir pour une alimentation estivale de celui-ci lorsque le chauffage est central.

Suivant sa localité, le circuit électrique du chauffe-eau ou ballon d'eau chaude est parfois present dans la salle de bain ou salle d'eau.

De plus, une alimentation de sèche serviette, sous protection dédiée, est souvent à prévoir pour une alimentation estivale de celui-ci lorsque le chauffage est central.

Suivant sa localité, le circuit électrique du chauffe-eau ou ballon d'eau chaude est parfois present dans la salle de bain ou salle d'eau.

Voir l'installation électrique de la lingerie où buanderie

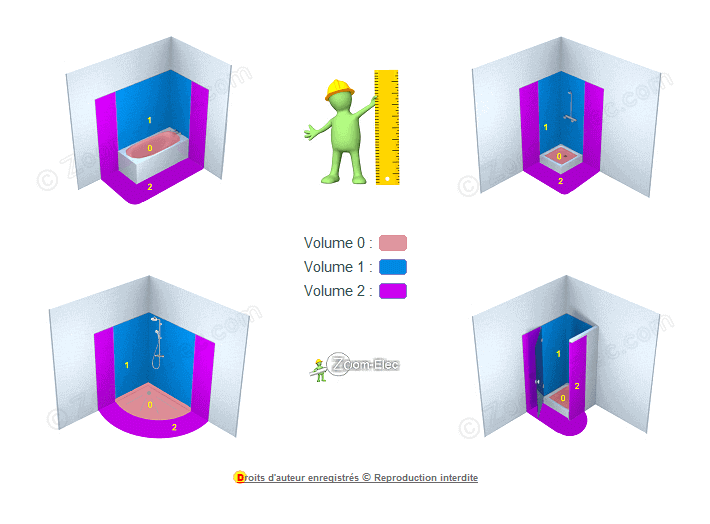

La norme électrique définit une réglementation spécifique pour des volumes distincts concernant l'installation et le matériel électrique employé dans une salle de bain ou de douche.

Informations complémentaires normatives des volumes de protection ou de sécurité
et des équipements autorisés dans une salle de bain ou salle d'eau :

Norme, volumes de sécurité ou de protection et équipements de l'installation électrique de la salle de bain où salle d'eau

Volume salle de bain salle d'eau
Volume salle de bain salle d'eau


Une liaison équipotentielle supplémentaire où LES doit être prévue en raccordant à la terre toutes les parties métalliques et éléments conducteurs de salle de bain ou salle d'eau par des soudures ou fixations.

La norme électrique NF C 15-100 donne 3 solutions pour réaliser une liaison équipotentielle supplémentaire :

elle peut-être :

Raccordée directement depuis un même tableau ou coffret de distribution ou de répartition puis câblée et branchée de proche en proche dans le local concerné,

Raccordée depuis une boîte de dérivation ou de connexion dédiée à la totalité des circuits concernés par le local et implanté dans celui-ci ou dans un local adjacent sur une paroi commune,

Mixte en combinant les 2 précédentes solutions.

Raccordée directement depuis un même tableau ou coffret de distribution ou de répartition puis câblée et branchée de proche en proche dans le local concerné,

Raccordée depuis une boîte de dérivation ou de connexion dédiée à la totalité des circuits concernés par le local et implanté dans celui-ci ou dans un local adjacent sur une paroi commune,

Mixte en combinant les 2 précédentes solutions.

Raccordée directement depuis un même tableau ou coffret de distribution ou de répartition puis câblée et branchée de proche en proche dans le local concerné,

Raccordée depuis une boîte de dérivation ou de connexion dédiée à la totalité des circuits concernés par le local et implanté dans celui-ci ou dans un local adjacent sur une paroi commune,

Mixte en combinant les 2 précédentes solutions.

Si certains équipements ne peuvent être raccordés directement dans le local, il est toléré de les raccorder au plus près dans la pièce voisine.

LES - Liaison équipotentielle supplémentaire
Sous toute réserve et déconseillé :

la norme autorise néanmoins à ce que la liaison équipotentielle supplémentaire soit raccordée depuis un conducteur de protection cuivre ayant, au minimum, une section de 2,5 mm².

Les baignoires et receveurs de douche ainsi que les huisseries de porte et de fenêtre métallique peuvent ne pas être raccordés à la liaison équipotentielle supplémentaire lorsque :

la continuité électrique est au plus égale à 2 ohms entre celui-ci et un élément conducteur relié à la LES,

la résistance d’isolement est au moins égale à 500 000 ohms entre celui-ci et un élément conducteur relié à la LES

la continuité électrique est au plus égale à 2 ohms entre celui-ci et un élément conducteur relié à la LES,

la résistance d’isolement est au moins égale à 500 000 ohms entre celui-ci et un élément conducteur relié à la LES.

la continuité électrique est au plus égale à 2 ohms entre celui-ci et un élément conducteur relié à la LES,

la résistance d’isolement est au moins égale à 500 000 ohms entre celui-ci et un élément conducteur relié à la LES.

ou

Informations complémentaires sur la liaison équipotentielle d'une salle de bain où salle d'eau :

Mise à la terre d'une installation électrique


* Réglementation relative à l'accessibilité, le cas échéant :
Appareillage manuel de commande :


- Placé du côté ouvrant de la porte et à portée de main à une hauteur de 0,90 m à 1,30 m du sol fini.
- Le dispositif de commande manuelle peut, pour respecter les règles liées aux volumes, être disposé à l’extérieur de ce local.
Prises de courant non spécialisées 16/20A :


- Une prise de courant (non commandée) doit être implantée à proximité immédiate du dispositif de commande d’éclairage situé en entrée de la pièce (si celui-ci est à l'intérieur de la pièce).
- L’axe des socles de prises de courant doit être situé à une hauteur inférieure ou égale à 1,30 m du sol fini
( > 0,40 m conseillé).

Plus d'informations sur les sections des différents circuits électriques et calibre maximum des disjoncteurs :

Section de fils et câbles électriques

Plus d'informations sur les circuits de commande d'éclairage ou de prise électrique :

Les circuits électriques d'éclairages

Les circuits électriques de prise de courant

Travaux d'électricité d'une salle de bain où salle d'eau
ATTENTION : Electricité = Danger
Schéma et plan d'installation électrique d'une salle de bain salle d'eau
