Installation électrique d'une chambre

Norme électrique NF C 15-100
Installation electrique
Installation electrique
Installation electrique

Exemple d’installation des circuits électriques d’une chambre
avec protections au tableau, conforme à la norme électrique NF C 15-100

Exemple d’installation des circuits électriques d’une chambre avec protections au tableau,
conforme à la norme électrique NF C 15-100

Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Installation électrique d'une chambre

L'électricité de la chambre

Passer de la vue d'implantation à la vue de l'installation des circuits électriques de la chambre.
Découvrez des informations complémentaires sur les disjoncteurs et les différents appareillages !

La quantité, la répartition et le repérage des protections différentielles et des disjoncteurs sont liés à l'ensemble de l'installation électrique de la maison disponible sur la page du schéma de tableau électrique.

Tableau electrique, circuits électriques de la chambre
Tableau electrique, circuits électriques de la chambre
Coffret
VDI
Répartiteur de terre
Interrupteur  Différentiel
Calibre 63A
Type AC
Sensibilité 30mA
Disjoncteur
Calibre 10A
circuit éclairage
chambre
Section 1,5mm²
Disjoncteur
Calibre 10A
circuit dédié aux
volets roulants
Section 1,5mm²
Interrupteur  Différentiel
Calibre 63A
Type AC
Sensibilité 30mA
Disjoncteur
Calibre 10A
circuit
prise de courant
chambre
Section 1,5mm²

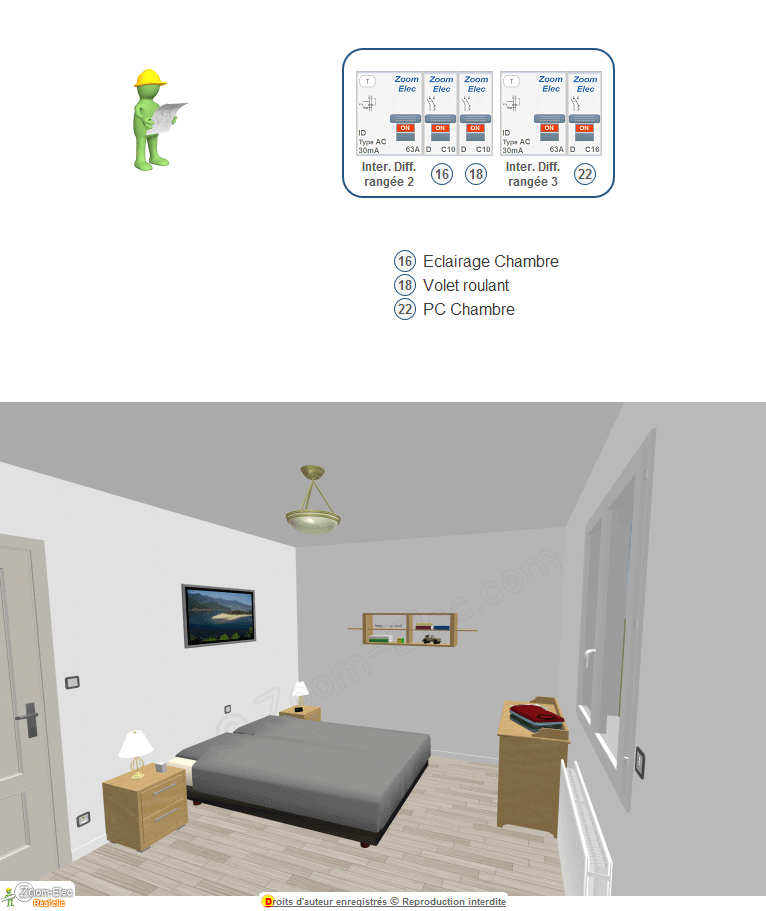

Tableau electrique, repérage des circuits d'électricité de la chambre
Tableau electrique, repérage des circuits d'électricité de la chambre
Circuits électriques d'une chambre
Circuits d'installation électrique d'une chambre
Circuit électrique d'une chambre, schéma de l'électricité de la chambre
Circuit électrique d'une chambre, schéma de l'électricité de la chambre
Interrupteur
va et vient
axe 1,20 m
Interrupteur va et vient
Interrupteur
va et vient
axe ~ 90 cm
Interrupteur va et vient
sortie de câble
chauffage
axe ~ 40 cm
Sortie de câble
Commande de
volet roulant
axe
1,20 m
Commande de volet roulant
Prise de courant,
prise RJ45,
prise a
ntenne (TV/Sat/Radio)
axe 25 cm
Prise électrique, TV/Sat/Radio, Réseaux RJ45
Prise de courant
axe 25 cm
Prise de courant
Prise de courant
axe 25 cm
Prise de courant
Prise de courant
axe 25 cm
Prise de courant
Centre DCL
Boitier de centre DCL
Alimentation
volet roulant
Installation électrique d'une chambre, plan de l'électricité de la chambre
Installation électrique d'une chambre, plan de l'électricité de la chambre
installation électrique
circuit électrique
Norme électrique d' une chambre

L'exemple proposé, en cheminement libre avec connexion au tableau électrique, est adapté à une présentation instructive.

- Vous ne pouvez adapter cette configuration telle quelle pour un passage en encastrer !

- L'utilisation de boîte de dérivation est parfois indispensable dans la réalisation !

Les hauteurs des appareillages ne sont données qu'à titre d'exemple

(hauteur standard)

,

la norme électrique mentionne que la hauteur de l'axe d'une prise de courant ne peut être inférieure à 5 cm du sol fini.

Réglementation accessibilité, le cas échéant

Descriptif de la partie du tableau électrique concernant la chambre :

Le circuit protégé par ce disjoncteur comprend également l'éclairage de la cuisine et du salon.

Les autres volets roulants de la maison (séjour, salon et cuisine) sont également raccordés sur ce disjoncteur.



Le circuit chauffage, câblé en section 1,5mm², est raccordé au tableau général de la maison sur un disjoncteur 10A alimenté depuis un interrupteur différentiel 63A type AC 30mA dédié aux chauffages.
Son fil pilote, câblé en section 1,5mm² également (fil noir), est branché par zone de pilotage à un gestionnaire d'énergie alimenté depuis un disjoncteur 2A.

Tableau électrique de la maison

Descriptif de l'installation électrique de la chambre :

Point de centre DCL : Boîtier avec Dispositif de Connexion de Luminaire

Alimentation du volet roulant : câble précâblé au caisson, placé sous gaine pour rejoindre sa commande.

L'installation électrique d'une chambre doit comporter un minimum d'équipements, norme électrique NF C 15-100 :

1 point d'éclairage fixe























3 prises de courant réparties sur la périphérie


Prise de communication et prise d'antenne :

consulter l'équipement minimum d'une installation électrique

1 point d'éclairage fixe

























3 prises de courant réparties sur la périphérie


Prise de communication et prise antenne :

consulter l'équipement minimum d'une installation électrique

1 point d'éclairage fixe

































3 prises de courant réparties sur la périphérie


Prise de communication et prise antenne :

consulter l'équipement minimum d'une installation électrique

Au moins un point d'éclairage au plafond est obligatoire pour les pièces principales si celui-ci est constitué par des planchers en dalles pleines, dalles alvéolées ou dalles à poutrelles/hourdis.

En cas de rénovation totale ou d’impossibilités de réalisation en plafond, ce point lumineux peut être en applique ou par prise de courant commandée.

Les boîtes de connexion sont obligatoires lorsque la canalisation est encastrée, lorsqu'elle ne l'est pas,
ces connexions peuvent être réalisées directement aux bornes de l'équipement.

Au moins un point d'éclairage au plafond est obligatoirement pour les pièces principales
si celui-ci est constitué par des planchers en dalles pleines, dalles alvéolées ou dalles à poutrelles/hourdis.

En cas de rénovation totale ou d’impossibilités de réalisation en plafond, ce point lumineux peut être en applique ou par prise de courant commandée (interdites dans une salle de bain, salle d'eau et WC).

Les boîtes de connexion sont obligatoires lorsque la canalisation est encastrée, lorsqu'elle ne l'est pas, ces connexions peuvent être réalisées directement aux bornes de l'équipement.

Au moins un point d'éclairage au plafond est obligatoirement pour les pièces principales si celui-ci est constitué par des planchers en dalles pleines, dalles alvéolées ou dalles à poutrelles/hourdis.

En cas de rénovation totale ou d’impossibilités de réalisation en plafond, ce point lumineux peut être en applique ou par prise de courant commandée (interdites dans une salle de bain, salle d'eau et WC).

Les boîtes de connexion sont obligatoires lorsque la canalisation est encastrée, lorsqu'elle ne l'est pas, ces connexions peuvent être réalisées directement aux bornes de l'équipement.

Dérogations :

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisé en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion.

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisé en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion

.

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisé en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion

.

Les fixations des boîtiers de connexions pour l'alimentation de points d'éclairage dans les plafonds doivent être réalisées en prévision d'une suspension de luminaire d'une charge de 25 Kg minimum.

Voir également la réglementation accessibilité, le cas échéant

* Réglementation relative à l'accessibilité, le cas échéant :
Appareillage manuel de commande :


- Placé du côté ouvrant de la porte et à portée de main à une hauteur de 0,90 m à 1,30 m du sol fini.
Prises de courant non spécialisées 16/20A :


- Une prise de courant (non commandée) doit être implantée à proximité immédiate du dispositif de commande d’éclairage situé en entrée de la pièce.
- L’axe des socles de prises de courant doit être situé à une hauteur inférieure ou égale à 1,30 m du sol fini
(> 0,40 m conseillé).
Prises de communications (réseau et antenne) :

- L’axe des socles de prise de communication doit être situé à une hauteur inférieure ou égale à 1,30 m du sol
(> 0,40 m conseillé).

Plus d'informations sur les sections des différents circuits électriques et calibre maximum des disjoncteurs :

Section de fils et câbles électriques

Plus d'informations sur les circuits de commande d'éclairage ou de prise électrique :

Les circuits électriques d'éclairages

Les circuits électriques de prise de courant
