Schéma et principe de fonctionnement en mode automatique
Schéma électrique interactif du circuit
Câblage et branchement du contacteur jour-nuit ou heures creuses
Exemples de mise en situation dans un tableau électrique
Informations complémentaires

Schéma et principe de fonctionnement en mode automatique

Schéma électrique interactif du circuit

Câblage et branchement du contacteur jour-nuit ou heures creuses

Exemples de mise en situation dans un tableau électrique

Informations complémentaires

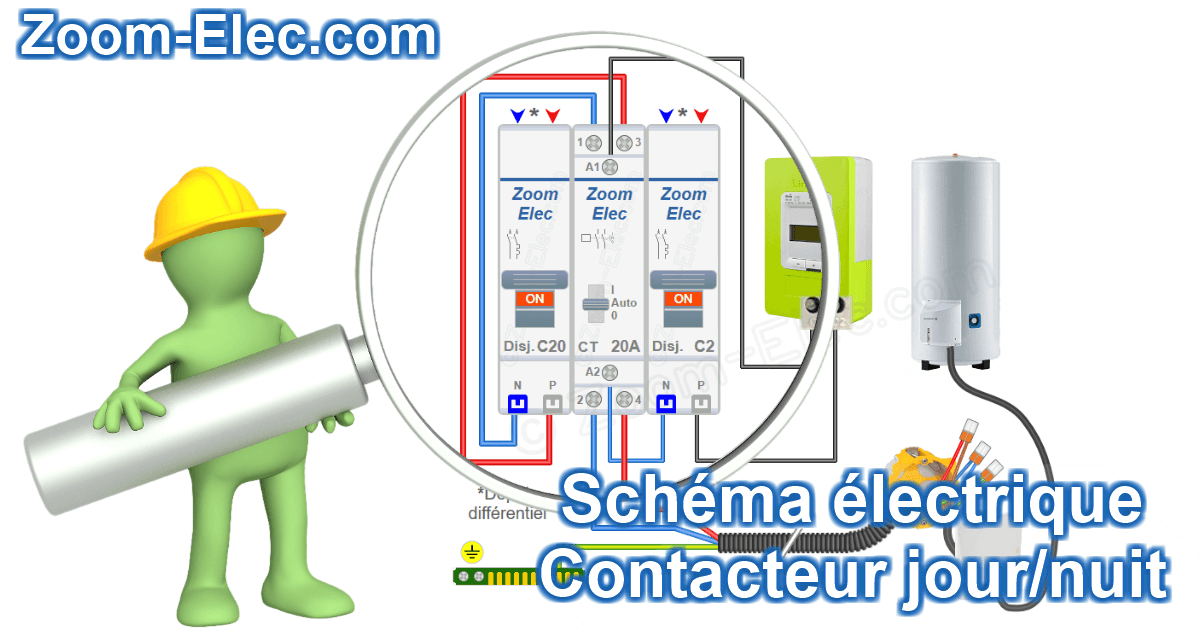

Schéma contacteur jour-nuit
Schéma contacteur heures creuses
Installer un contacteur jour-nuit ou heures-creuses
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !


Schéma et principe de fonctionnement d'un contacteur en mode automatique

Schéma et principe de fonctionnement d'un contacteur en mode automatique

Ce schéma électrique représente le fonctionnement d'un contacteur jour-nuit ou heures creuses en mode automatique géré par le contact du compteur double tarif.

Dans cet exemple, l'heure creuse se déclenche à 23h par la fermeture du contact du compteur. Ce contact étant en position fermé, le contacteur se trouve alimenté et ferme à son tour ses contacts, alimentant par conséquent le
chauffe-eau (CE) ou ballon d'eau chaude.


L'heure pleine est déclenchée à 7h par l'ouverture du contact du compteur, coupant ainsi l'alimentation du contacteur qui ouvre à son tour ses contacts.

Ce schéma électrique représente le fonctionnement d'un contacteur jour-nuit ou heures creuses en mode automatique géré par le contact du compteur double tarif.

Dans cet exemple, l'heure creuse se déclenche à 23h par la fermeture du contact du compteur.
Ce contact étant en position fermé, le contacteur se trouve alimenté et ferme à son tour ses contacts, alimentant par conséquent le chauffe-eau (CE) ou ballon d'eau chaude.


L'heure pleine est déclenchée à 7h par l'ouverture du contact du compteur, coupant ainsi l'alimentation du contacteur qui ouvre à son tour ses contacts.

Ce schéma électrique représente le fonctionnement d'un contacteur jour-nuit ou heures creuses en mode automatique géré par le contact du compteur double tarif.

Dans cet exemple, l'heure creuse se déclenche à 23h par la fermeture du contact du compteur. Ce contact étant en position fermé, le contacteur se trouve alimenté et ferme à son tour ses contacts, alimentant par conséquent le chauffe-eau (CE) ou ballon d'eau chaude.


L'heure pleine est déclenchée à 7h par l'ouverture du contact du compteur, coupant ainsi l'alimentation du contacteur qui ouvre à son tour ses contacts.

Démarrer l'animation du schéma du contacteur jour-nuit ou heures creuses en mode automatique en cliquant sur l'horloge !
Schema contacteur jour nuit a 22h
Schema contacteur heure creuse a 23h
Schema contacteur jour nuit a 07h
Schema contacteur jour nuit a 22h
Schema contacteur heure creuse a 23h
Schema contacteur jour nuit a 07h
Schéma du contacteur jour-nuit ou heures creuses
Schéma du contacteur jour-nuit / heures creuses en mode automatique

Principe de fonctionnement du contacteur jour-nuit ou heures creuses :

Installation Contacteur jour nuit / heures creuses



Schéma électrique interactif du circuit d'un contacteur jour-nuit ou heures creuses

Schéma électrique interactif du circuit d'un contacteur jour-nuit ou heures creuses

- Simuler le changement de tarification : basculement jour / nuit (heures pleines / heures creuses) en cliquant sur le compteur.

- Changer le mode du contacteur : I / auto / 0, en cliquant sur la position souhaitée de celui-ci.
- Simuler le changement de tarification : basculement jour / nuit (heures pleines / heures creuses)
   en cliquant sur le compteur.

- Changer le mode du contacteur : I / auto / 0, en cliquant sur la position souhaitée de celui-ci.
- Simuler le changement de tarification : basculement
   jour / nuit
(heures pleines / heures creuses) en cliquant
   sur le compteur.

- Changer le mode du contacteur : I / auto / 0, en cliquant
   sur la position souhaitée de celui-ci.
Auto

: Mise en route automatique du chauffe eau ou ballon d'eau chaude en heures creuses.
             Extinction automatique du chauffe eau ou ballon d'eau chaude en heures pleines.




I

    : Mise en marche forcée, besoin de plus d'eau chaude

(anticipée de plusieurs heures selon capacitée du CE)

,


              Uniquement aux heures pleines, le contacteur se remettra tout seul en mode automatique à partir de
              l'enclenchement de l'heures creuses



0

   : Mise en mode éteint, période d'absence,


              Le contacteur restera coupé jusqu'à une intervention manuelle pour mise en mode automatique ou marche forcée.
Auto

: Mise en route automatique du chauffe eau ou ballon d'eau chaude en heures creuses.
             Extinction automatique du chauffe eau ou ballon d'eau chaude en heures pleines.



I

    : Mise en marche forcée, besoin de plus d'eau chaude

(anticipée de plusieurs heures selon
              capacitée du CE)

,


              Uniquement aux heures pleines, le contacteur se remettra tout seul en mode automatique à
              partir de l'enclenchement de l'heures creuses



0

   : Mise en mode éteint, période d'absence,


              Le contacteur restera coupé jusqu'à une intervention manuelle pour mise en mode
              automatique ou marche forcée.
Auto

: Mise en route automatique du chauffe eau ou
             ballon d'eau chaude en heures creuses.
             Extinction automatique du chauffe eau ou
             ballon d'eau chaude en heures pleines.




I

    : Mise en marche forcée, besoin de plus d'eau
             chaude

(anticipée de plusieurs heures selon capacitée
              du CE)

,

              Uniquement aux heures pleines, le contacteur se
              remettra tout seul en mode automatique à partir de
              l'enclenchement de l'heures creuses



0

   : Mise en mode éteint, période d'absence,


              Le contacteur restera coupé jusqu'à une intervention
              manuelle pour mise en mode automatique ou
              marche forcée.
Schéma contacteur jour nuit / heure creuse pour chauffe eau ou ballon eau chaude en mode automatique de nuit
Schéma contacteur heure creuse / jour nuit pour chauffe eau ou ballon eau chaude en mode éteint de nuit
Schéma contacteur jour nuit chauffe eau en mode marche forcée
Schéma contacteur heure creuse / jour nuit pour chauffe eau ou ballon eau chaude en mode éteint de jour
Schéma contacteur heure creuse / jour nuit pour chauffe eau ou ballon eau chaude en mode éteint de nuit
Le mode marche forcé
ne peut être enclenché
en heures creuses.
Schéma contacteur jour-nuit / heure creuse pour chauffe eau ou ballon eau chaude en mode automatique de jour
Schéma contacteur jour nuit / heure creuse pour chauffe eau ou ballon eau chaude en mode automatique de nuit
Schéma contacteur heure creuse / jour nuit pour chauffe eau ou ballon eau chaude en mode éteint de nuit
Schéma contacteur jour nuit chauffe eau en mode marche forcée
Schéma contacteur heure creuse / jour nuit pour chauffe eau ou ballon eau chaude en mode éteint de jour
Schéma contacteur heure creuse / jour nuit pour chauffe eau ou ballon eau chaude en mode éteint de nuit
Le mode marche forcé ne peut être enclenché en heures creuses.
Schéma contacteur jour-nuit / heure creuse pour chauffe eau ou ballon eau chaude en mode automatique de jour
Schéma contacteur jour nuit ou heures creuses
Schema electrique contacteur jour nuit


Câblage et branchement du circuit électrique d'un contacteur jour-nuit / heures creuses

Câblage et branchement du circuit électrique d'un contacteur jour-nuit / heures creuses

L'installation d'un contacteur jour-nuit ou heures creuses se décompose en deux câblages distincts :

L'alimentation du contacteur en section 1,5mm² par l'intermédiaire du contact du compteur ou du relais de découplage protégé par un disjoncteur 2A.

L'alimentation du chauffe-eau ou ballon d'eau chaude en section 2,5mm² par l'intermédiaire des contacts du contacteur protégée généralement par un disjoncteur 20A au regard de sa puissance (watt > intensité), qui défini également la capacité des contacts du contacteur.

Déterminer l'intensité et la section des conducteurs

L'alimentation du contacteur en section 1,5mm² par l'intermédiaire du contact du compteur ou du relais de découplage protégé par un disjoncteur 2A.

L'alimentation du chauffe-eau ou ballon d'eau chaude en section 2,5mm² par l'intermédiaire des contacts du contacteur protégée généralement par un disjoncteur 20A au regard de sa puissance (watt > intensité), qui défini également la capacité des contacts du contacteur.

Déterminer l'intensité et la section des conducteurs

L'alimentation du contacteur en section 1,5mm² par l'intermédiaire du contact du compteur ou du relais de découplage protégé par un disjoncteur 2A.

L'alimentation du chauffe-eau ou ballon d'eau chaude en section 2,5mm² par l'intermédiaire des contacts du contacteur protégée généralement par un disjoncteur 20A au regard de sa puissance (watt > intensité), qui défini également la capacité des contacts du contacteur.

Déterminer l'intensité et la section des conducteurs

Câblage des circuits électriques et branchements à effectuer :

Câblage et branchements du Contacteur jour nuit / heures creuses

Comment cabler et brancher un contacteur jour nuit ou heure creuse ?


Exemples de mise en situation dans un tableau électrique

Exemples de mise en situation dans un tableau électrique

Mise en situation dans un tableau électrique :

Schéma, câblage et branchement d'un tableau électrique

Tableau électrique

Mise en situation dans une installation électrique de buanderie / lingerie:

Installation électrique d'une Buanderie / Lingerie



Informations complémentaires

Informations complémentaires

Lorsqu'il n'est pas possible d'utiliser l'information compteur, il peut être prévu l'installation d'un relais de découplage ou d'une horloge programmable pour commander le contacteur.

Une horloge

programmable

devra disposer d'une réserve de marche en prévision de coupure de courant qui pourrait décaler sa synchronisation horaire. Elle sera réglée avec une marge d'enclenchement par rapport à l'information jour-nuit ou heures creuses et être vérifié régulièrement pour garder l'avantage de facturation.
