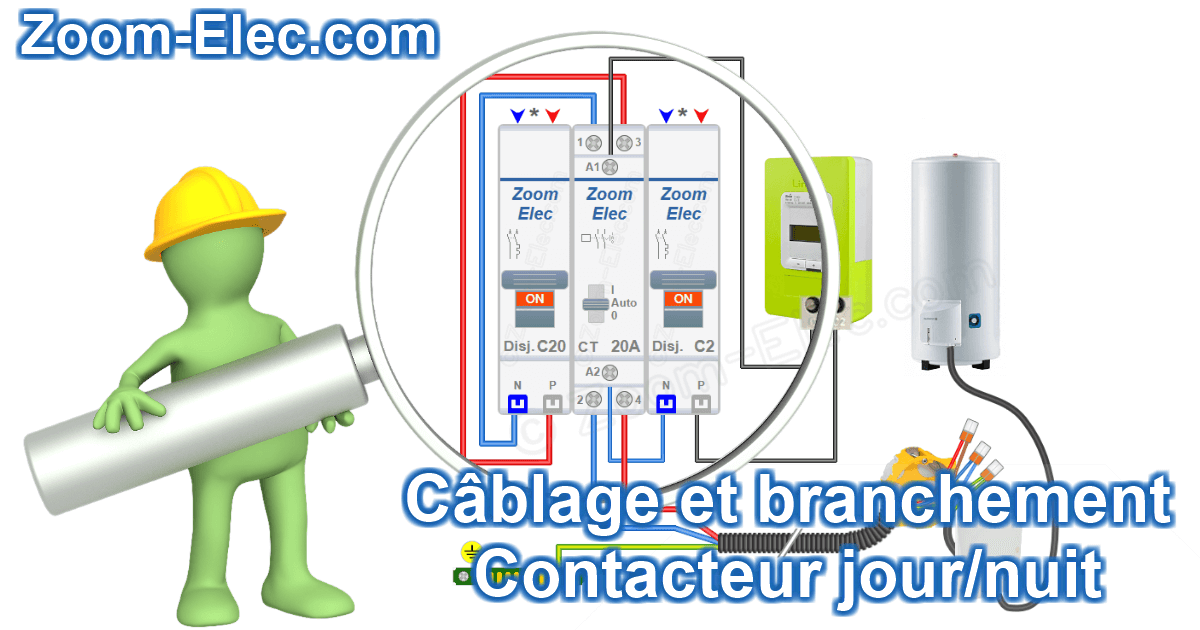

Câblage et branchement d'un
contacteur jour-nuit ou heures creuses
pour chauffe-eau ou ballon d'eau chaude

Câblage et branchement
d'un contacteur jour-nuit
ou heures creuses
pour chauffe-eau
ou ballon d'eau chaude

Norme électrique NF C 15-100
7 septembre 2018
Installation electrique
Installation electrique
Installation electrique

Norme d'alimentation, schéma électrique
Câblage et information du circuit
Branchement d'un contacteur jour-nuit ou heures creuses
Exemples de mise en situation dans un tableau électrique
Informations complémentaires

Norme d'alimentation, schéma électrique
Câblage et information du circuit

Branchement d'un contacteur jour-nuit ou heures creuses

Exemples de mise en situation dans un tableau électrique

Informations complémentaires

Câbler et brancher un contacteur jour nuit
Câblage et branchement d'un contacteur jour nuit / heures creuses
Contacteur jour-nuit ou heures-creuses
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !


Norme d'alimentation d'un contacteur jour-nuit ou heures creuses

Norme d'alimentation d'un contacteur jour-nuit ou heures creuses

L'installation d'un contacteur jour-nuit ou heures creuses se décompose en deux câblages distincts.

L'alimentation du contacteur :






L'alimentation du chauffe-eau ou ballon d'eau chaude à accumulation:

L'alimentation du contacteur :










L'alimentation du chauffe eau ou ballon d'eau chaude :

Raccordée sous un disjoncteur 2A

(Norme NF C 15-100)

Câblée en section 1,5mm²

Passe par le contact du compteur, le relais de découplage ou une horloge

Raccordée sous un disjoncteur 2A

(Norme NF C 15-100)

Câblée en section 1,5mm²

Passe par le contact du compteur, le relais de découplage ou une horloge

Norme d'alimentation d'un contacteur jour-nuit / heures creuses

Raccordée généralement sous un disjoncteur 20A

*

Câblée en section 2,5mm²

Passe par les contacts du contacteur

* Déterminé par la puissance desservie qui défini également la capacité des contacts du contacteur, en savoir plus :

> Intensité et section des conducteurs

Principe de fonctionnement du contacteur jour-nuit ou heures creuse :

Installation Contacteur jour nuit / heures creuses

Schéma électrique interactif du contacteur :

Schémas du Contacteur jour nuit / heures creuses

Installation et schéma électrique du contacteur heures creuses


Câblage électrique du circuit d'un contacteur jour-nuit ou heure creuse

Câblage électrique du circuit d'un contacteur jour-nuit ou heure creuse

Câblage, branchement contacteur jour-nuit ou heure creuse pour chauffe eau ou ballon d'eau chaude
Câblage, branchement contacteur jour-nuit ou heure creuse pour chauffe eau ou ballon d'eau chaude
Câbler un contacteur

- Alimentation du contacteur en section 1,5mm²

- Alimentation de la production d'eau chaude en section 2,5mm²
     suivant puissance et longueur de cheminement :
Section de câbles et fils électriques

- Alimentation du contacteur en section 1,5mm²

- Alimentation de la production d'eau chaude
en section 2,5mm²
     suivant puissance et longueur de cheminement :
Section de câbles et fils électriques

Contacteur jour-nuit ou heures creuses
Contacteur jour-nuit ou heures creuses
Alimentation
du contacteur
Alimentation
du contacteur
Contacts (x2)
du contacteur
Contacts (x2)
du contacteur
C1
C2
Contact heures
creuse du compteur :
bornes C1 - C2
Peignes de
répartition
Peignes de répartition

ou

Peigne embrochable
C
O
N
T
A
C
T
E
U
R
Protection
différentiel
Disjoncteur 2A :
protection du
contact compteur et
du contacteur
Disjoncteur 20A :
protection chauffe-eau
ou
ballon eau chaude
Contacteur
jour-nuit ou
heures creuses
Câblage contacteur jour-nuit / heures creuses


Branchement d'un contacteur jour-nuit ou heures creuses

Branchement d'un contacteur jour-nuit ou heures creuses

Le repérage des bornes de branchement d'un contacteur jour-nuit ou heures creuses est normalisé :

Branchement contacteur jour nuit ou heure creuse pour chauffe eau ou ballon d'eau chaude

A1 : Raccordement de la phase alimentant le contacteur

A2 : Raccordement du neutre alimentant le contacteur

  1  : Branchement du neutre en amont du contact n°1

  2  : Branchement du neutre en aval du contact n°1

  3  : Branchement de la phase en amont du contact n°2

  4  : Branchement de la phase en aval du contact n°2

A1 : Raccordement de la phase alimentant le contacteur

A2 : Raccordement du neutre alimentant le contacteur

  1  : Branchement du neutre en amont du contact n°1

  2  : Branchement du neutre en aval du contact n°1

  3  : Branchement de la phase en amont du contact n°2

  4  : Branchement de la phase en aval du contact n°2

Ce branchement, est le raccordement conventionnel d'un contacteur jour-nuit ou heures creuses. Les contacts n'ont pas, en pratique, de sens de branchement.

L'emplacement des bornes diffères d'un fabricant à l'autre, par exemple :

Branchement
contacteur Schneider

Branchement
contacteur Legrand

Branchement
contacteur Hager

Branchement contacteur Legrand Hager Schneider
Branchement contacteur Legrand Hager Schneider
Branchement des contacteurs jour-nuit ou heures creuses suivant les fabricants
Branchement rapide contacteur jour-nuit ou heure creuse

Afficher les raccordements des :

Alimentation des contacteurs

Entrées / sorties des contacts


Exemples de mise en situation dans un tableau électrique

Exemples de mise en situation dans un tableau électrique

Mise en situation dans un tableau électrique :

Schéma, câblage et branchement d'un tableau électrique

Mise en situation dans la buanderie / lingerie:

Installation électrique de la Buanderie / Lingerie



Informations complémentaires

Informations complémentaires

Lorsqu'il n'est pas possible d'utiliser l'information compteur, il peut être prévu l'installation d'un relais de découplage ou d'une horloge programmable pour commander le contacteur.

Une horloge

programmable

devra disposer d'une réserve de marche en prévision de coupure de courant qui pourrait décaler sa synchronisation horaire. Elle sera réglée avec une marge d'enclenchement par rapport à l'information jour-nuit ou heures creuses et vérifié régulièrement pour garder l'avantage de facturation.
