Section de câbles et fils électriques

Norme électrique NF C 15-100
12 décembre 2018
Installation electrique
Installation electrique
Installation electrique

Tableau de sections de câbles ou fils électriques par type d'utilisation
Abaque de choix de sections de câbles électriques 220-230V Mono : puissance / longueur
Abaque de choix de sections de câbles électriques 380-400V Tri : puissance / longueur


La chute de tension en ligne


Comment choisir la section d'un câble électrique et son dispositif de protection

Tableau de sections de câbles ou fils électriques par type d'utilisation
Abaque de choix de sections de câbles électriques 220-230V Mono
Abaque de choix de sections de câbles électriques 380-400V Tri


La chute de tension en ligne


Comment choisir la section d'un câble électrique et son dispositif de protection

Tableau de sections de câbles ou fils électriques par type d'utilisation

Abaque de choix de sections de câbles électriques 220-230V Mono : puissance - intensité / longueur
Abaque de choix de sections de câbles électriques 380-400V Tri : puissance - intensité / longueur

La chute de tension en ligne
Comment choisir la section d'un câble électrique et son dispositif de protection

L'essentiel de la norme électrique NF C 15-100, amendement A5
Les informations de cette page se réfèrent à

l'amendement A5 de la norme électrique NF C 15-100


Amendement en vigueur 2017 - 2018 depuis novembre 2015
L'essentiel de la norme électrique NF C 15-100, amendement A4
Si vous souhaitez faire apparaitre les sections de fils et câble électrique se rapportant à l'amendement A4 de la norme électrique,
Amendement en vigueur avant novembre 2015
modifier l'affichage (redirection de page nécessaire) :
Si vous souhaitez faire apparaitre
les sections de fils et câble électrique se rapportant
à l'amendement A4 de la norme électrique,
Amendement en vigueur avant novembre 2015
modifier l'affichage (redirection de page nécessaire) :
Afficher l'amendement A4 de la norme électrique NF C 15-100 : Section de câble et fil électrique
Afficher l'amendement A5 de la norme électrique NF C 15-100 : Section de câble et fil électrique
Afficher l'amendement A4 de la norme électrique NF C 15-100 : Section de câble et fil électrique
Afficher l'amendement A5 de la norme électrique NF C 15-100 : Section de câble et fil électrique
Afficher l'amendement A4 de la norme électrique NF C 15-100 : Section de câble et fil électrique
Afficher l'amendement A5 de la norme électrique NF C 15-100 : Section de câble et fil électrique
Afficher l'amendement A4 de la norme électrique NF C 15-100 : Section de câble et fil électrique
Afficher l'amendement A5 de la norme électrique NF C 15-100 : Section de câble et fil électrique
En savoir plus
Section de câble et fil électrique
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Norme électrique NF C 15-100, Amendement 5
Depuis le 27 novembre 2015, tous les travaux d'installation
électrique sont soumis aux dispositions de l'amendement A5
de la norme électrique NF C 15-100.
Des travaux débutés à une date antérieure peuvent
dépendre d'un autre amendement (tel que le A4 de mai 2013)
sous réserve de document le justifiant avec
la date de dépôt de demande de permis de construire,
ou à défaut la date de déclaration préalable de construction,
ou à défaut la date de signature du marché,
ou à défaut la date d’accusé de réception de commande
antérieure au 27 novembre 2015.


Tableau de sections de câbles ou fils électriques par type d'utilisation

Tableau de sections de câbles ou fils électriques par type d'utilisation

L'essentiel de la norme électrique NF C 15-100, amendement A4

Le tableau suivant donne, pour des conducteurs rigides âme cuivre :

La section minimale à utiliser par type d'utilisation

¹

Le nombre maximum de points d'utilisations

²

par circuit

L'intensité maximale assignée par type de protection

³

La section minimale à utiliser par type d'utilisation

¹

Le nombre maximum de points d'utilisations

²

par circuit

L'intensité maximale assignée par type de protection

Les fils électriques, choix de sections
1)

Ce tableau reprend l'amendement A5 de la norme électrique NF C 15-100 concernant les cas généraux de l'habitat. Compte tenu de la présence de chute de tension en ligne, il est indispensable de prendre en considération les données des tableaux de longueur maximale admissible et de vérifier la section des câbles et fils électriques lors de certaines utilisations en fonction des caractéristiques du circuit à alimenter* :

1)

Ce tableau reprend l'amendement A4 de la norme électrique NF C 15-100 concernant les cas généraux de l'habitat. Compte tenu de la présence de chute de tension en ligne, il est indispensable de prendre en considération les données des tableaux de longueur maximale admissible et de vérifier la section des câbles et fils électriques lors de certaines utilisations en fonction des caractéristiques du circuit à alimenter* :

Le choix d'une section de fil ou de câble électrique insuffisante réalise
un échauffement dû à la résistance de celui-ci pouvant entraîner un incendie !

La chute de tension entre l'origine de l'installation et tout point d'utilisation

(sauf cas particulier)

doit-être au maximum*de :

3% pour l'éclairage

5% pour les autres récepteurs

* en savoir plus :

> Comment choisir la section d'un câble électrique
2)

En prenant en compte :

     • Circuits d'éclairages :

Un équipement de plusieurs lampes ne constitue qu'un seul point d'utilisation. Dans le cas de spots ou bandeaux lumineux, on décompte un point d'éclairage par tranche de 300 VA dans la même pièce.

Circuit de prises de courants / prises électriques :

Le comptage des prises de courant par circuit se fait socle par socle même pour des boîtiers comprenant plusieurs prises.

Décompte des prises électriques par circuit
=        1 prise


=      2 prises


=       3 prises

         etc...

Un boîtier avec 2 prises compte pour 1 prise

Un boîtier avec 3 ou 4 prises compte pour 2 prises

Un boîtier avec plus de 4 prises compte pour 3 prises

Décompte prise de courant, prise électrique amendement A4 de la norme électrique
Choix de section de cable et fil electrique
3)

L'amendement A5 de la norme électrique rend obligatoire l'utilisation de disjoncteur.
     Les portes fusibles sont par conséquent interdits.

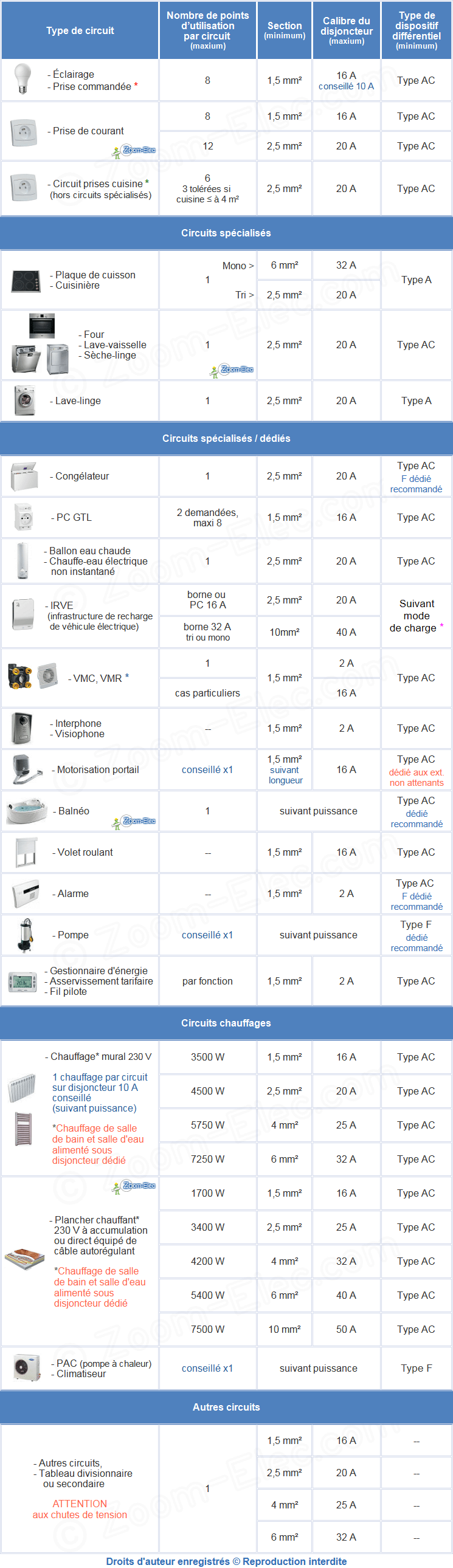

Section circuit électrique

Sections de câbles ou fils électriques,
nombre de points d'utilisation par circuit et calibre de protection

Sections de câbles ou fils électriques par type d'utilisation, norme NF C 15-100 amendement 4 ou A4
Sections de câbles ou fils électriques par type d'utilisation, norme NF C 15-100 amendement 5 ou A5
Section de circuit de fil électrique
Section de circuit de câble électrique
Sections de câbles ou fils électriques par type d'utilisation, norme NF C 15-100 amendement 4 ou A4
L'essentiel de la norme électrique NF C 15-100, amendement A4
Sections de câbles ou fils électriques par type d'utilisation, norme NF C 15-100 amendement 5 ou A5
Abaque section câble et fil électrique

* Prises commandées : un interrupteur ou un va et vient est utilisé pour commander un maximum de 2 prises de courant uniquement situées dans la même pièce.
La norme électrique NF C 15-100 impose d'utiliser un télérupteur, contacteur ou équivalent à partir de 3 prises commandées.
*

Congélateur : dispositif différentiel dédié de type HI, Si ou Hpi

(selon fabricant)

conseillé

*

Chauffage de salle de bain / salle d'eau alimenté sous protection dédiée

*

Voir page équipement minimum d'une installation électrique

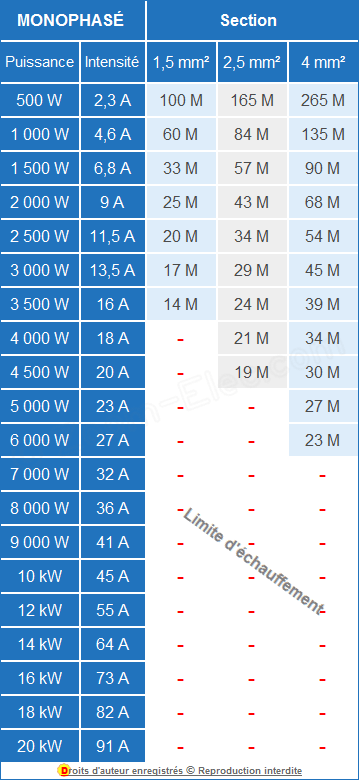

Abaque section de câble électrique - puissance / longueur - tension 220-230V

Abaque section de câble électrique puissance / longueur - tension 220-230V

Le tableau suivant donne une première estimation de la section de câble à utiliser en fonction de la puissance ou de l'intensité et de la longueur de cheminement d'un circuit.

(âme rigide en cuivre, tension monophasé de 220 volts, cos
φ
= 1, chute de tension de 3%, sans prise en compte d'éventuelles influences externes)
(âme rigide en cuivre, tension monophasé de 220 volts, cos
φ
= 1, chute de tension < à 3%, sans prise en compte d'éventuelles influences externes)
Le choix d'une section de fil ou de câble électrique trop petite réalise
un échauffement dû à la résistance de celui-ci pouvant entraîner un incendie !
Rappel : La chute de tension entre l'origine de l'installation et tout point d'utilisation
(sauf cas particulier)
doit-être au maximum* de :
3% pour l'éclairage
5% pour les autres récepteurs

* en savoir plus :

> Comment choisir la section d'un câble électrique
Conseil : Il convient de toujours prévoir une section supérieure en prévision d'une augmentation de puissance.
Attention

 : Abaque non valable pour une alimentation de tableau électrique principal ou secondaire / divisionnaire

Section de câble électrique - Abaque puissance / longueur - Mono
Changer de puissance / section
Changer de puissance / section
Changer de
puissance / section
Changer de puissance / section
Changer de puissance / section
Section cable électrique 1
Section cable électrique 1
Source : http://docs.wixstatic.com/ugd/7b291d_c6985b7441c84141a418e56dfed47474.pdf
Source : http://docs.wixstatic.com/ugd/7b291d_
0e13b621cbcf452a9d0c7a25b988c36a.pdf

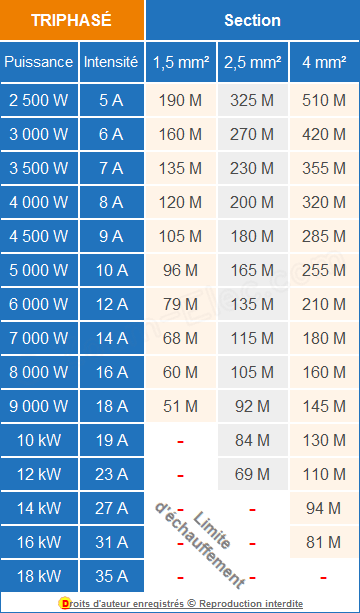

Abaque section de câble électrique - puissance / longueur - tension 380-400V

Abaque section de câble électrique puissance / longueur - tension 380-400V

Le tableau suivant donne une première estimation de la section de câble à utiliser en fonction de la puissance

ou de l'intensité et de la longueur de cheminement d'un circuit.
(âme rigide en cuivre, tension triphasé de 380 volts, cos
φ
= 0,8, chute de tension < à 5%, sans prise en compte d'éventuelles influences externes)
(âme rigide en cuivre, tension triphasé de 380 volts, cos
φ
= 0,8, chute de tension < à 5%, sans prise en compte d'éventuelles influences externes)
Le choix d'une section de fil ou de câble électrique trop petite réalise
un échauffement dû à la résistance de celui-ci pouvant entraîner un incendie !
Rappel :
La chute de tension entre l'origine de l'installation et tout point d'utilisation (sauf cas particulier) doit-être au maximum* de :
3% pour l'éclairage
5% pour les autres récepteurs
Abaque des sections de cables et fils electriques

* en savoir plus :

> Comment choisir la section d'un câble électrique

Conseil : Il convient de toujours prévoir une section supérieure en prévision d'une augmentation de puissance.

Attention

 : Abaque non valable pour une alimentation de tableau électrique principal

ou secondaire / divisionnaire
Section de câble électrique - Abaque puissance / longueur - Triphasé
Changer de puissance / section
Changer de
puissance / section
Changer de puissance / section
Section de cable électrique triphase 1
Source : http://docs.wixstatic.com/ugd/7b291d_c6985b7441c84141a418e56dfed47474.pdf
Source : http://docs.wixstatic.com/ugd/7b291d_
0e13b621cbcf452a9d0c7a25b988c36a.pdf


La chute de tension en ligne

La chute de tension en ligne

Le bon fonctionnement d'un équipement électrique est lié à une alimentation présentant une tension adéquate. Cette alimentation doit posséder une section limitant les chutes de tension en ligne.
La norme électrique NF C 15-100 précise la chute

de tension à ne pas dépasser entre l'origine de l'installation et tout point d'utilisation en fonction du type d'installation et du récepteur.

Limite maximale de chutes de tension dans une installation électrique :

Type d'installations
Éclairage
Autres usages
(force motrice)
Alimentation par le réseau
basse tension
de distribution publique
3% 5%
Alimentation par poste de
livraison ou de transormation
privé moyenne ou basse tension
6% 8%
Lorsque les canalisations principales de l’installation ont une longueur supérieure à 100 m, ces chutes de tension peuvent être augmentées
de 0,005 % par mètre de canalisation au-delà de 100 m,
sans toutefois que ce supplément soit supérieur à 0,5 %.
Cette chute de tension s'entend en service normal (en dehors des appels de courant au démarrage des moteurs par exemple) et lorsque les appareils susceptibles de fonctionner simultanément sont alimentés
(voir facteur de simultanéité)
.

Lorsque la chute de tension est supérieure aux valeurs de la norme, il sera nécessaire d'augmenter la section de certains circuits jusqu'à ce que l'on arrive à des valeurs inférieures à ces limites.


Contenu modifié, source originale :

http://fr.electrical-installation.org/frwiki/Limite_maximale_de_la_chute_de_tension
Voir le chapitre associé suivant :


Comment choisir la section d'un câble électrique et son dispositif de protection

Comment choisir la section d'un câble électrique et son dispositif de protection

La section d'un câble ou de fils électriques alimentant un circuit se détermine suivant une méthodologie et différents critères qui définissent également le dispositif de protection associé à celui-ci :

Comment choisir la section d'un câble électrique
Section d'une alimentation électrique
1.

Besoin en énergie :




2.

Dimensionnement des conducteurs :








3.

Vérification de la chute de tension maximale :




4.

Calcul des courants de court-circuit :





5.

Choix des dispositifs de protection :

Puissance consommée (en watt=P),
Courant maximal d'emploi (en ampère=I).
Choix de la nature des conducteurs et de leur isolant,
Choix de la méthode de référence (d'installation),
Tenir compte des facteurs de correction liés aux conditions de l'installation et de l'exploitation,
Choix de la section en utilisant les tableaux des courants admissibles.
Conditions normales,
Conditions de démarrage de moteurs.
Puissance de court-circuit du réseau amont,
Valeurs maximales et minimales,
Valeur minimale à l'extrémité d'un circuit.
Courant nominal,
Pouvoir de court-circuit,
Mise en oeuvre de la filiation,
Vérification de la sélectivité.
Contenu modifié, source originale :
http://fr.electrical-installation.org/frwiki/Dimensionnement_des_conducteurs_et_protection_:_méthodologie_et_définitions
Contenu modifié, Source originale :
http://fr.electrical-installation.org/frwiki/Dimensionnement_des_conducteurs_
et_protection_:_méthodologie_et_définitions

Guides complets :

Le guide SCHNEIDER ELECTRIC disponible en ligne sur le site schneider-electric.com
Compléments techniques distribution électrique BT et HTA,
chapitre Etude d'une installation BT > Protection des circuits, ainsi que les chapitres suivants


http://www.document.schneider-electric.fr/catalog/complements-techniques-de-maj-02-2018/index.htm#page/62

Le guide SCHNEIDER ELECTRIC disponible en ligne sur le site schneider-electric.com
Compléments techniques distribution électrique BT et HTA,
chapitre Etude d'une installation BT > Protection des circuits, ainsi que les chapitres suivants


http://www.document.schneider-electric.fr/catalog/complements-techniques-de-maj-02-2018/index.htm#page/62


Soutenir Zoom-Elec
Nous offrir le café
En cliquant sur les boutons de partages pour les activer, vous acceptez l'utilisation de cookies liés, merci !
Norme électrique NF C 15-100
Schémas, Câblages, Branchements de circuits électriques

Installation électrique
Tableau électrique
Boost contrôle
Mémentos
Nous déclinons toute responsabilité concernant l'utilisation des informations de cette page, en savoir +
Copright - Droits d'auteur - N°00047598
Zoom-Elec.com
Schema-Electrique.net
