Norme électrique d'une salle de bain
Test et définition des volumes de salle de bain

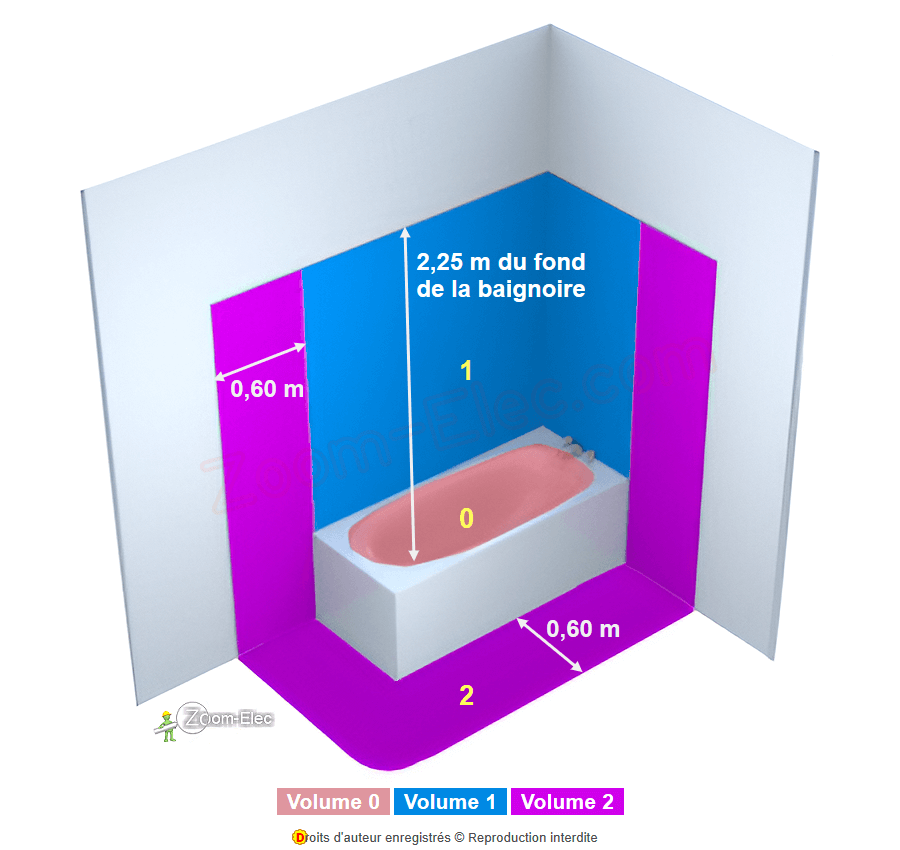

Volumes de salle de bain d'une baignoire

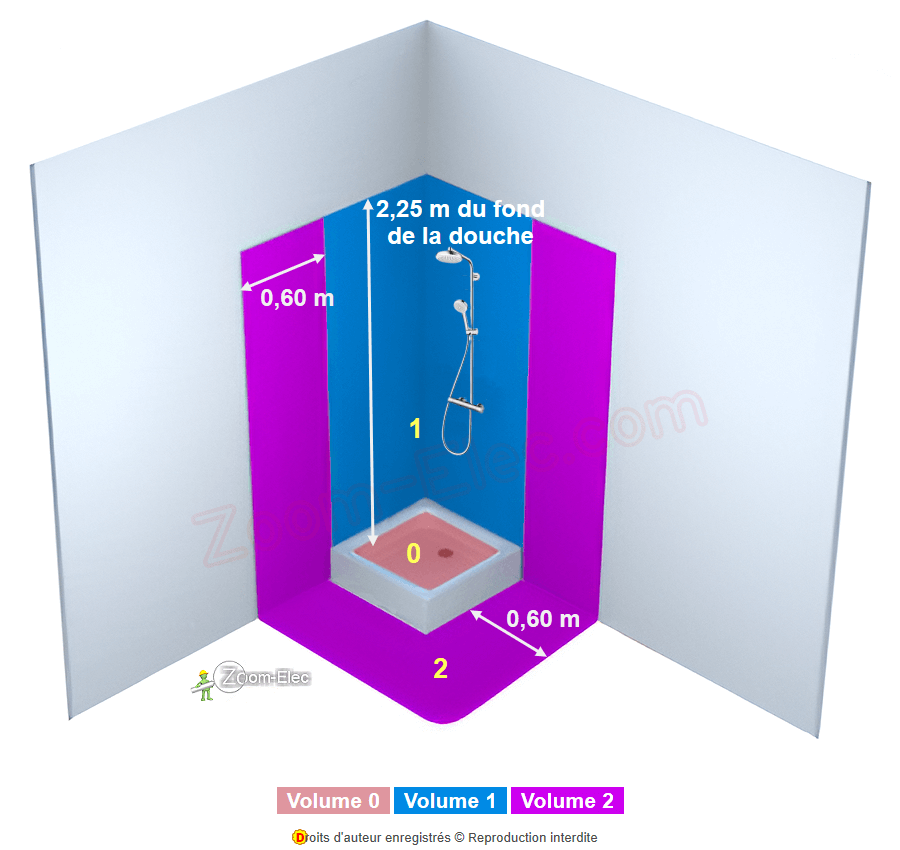

Volumes d'une douche avec receveur ou bac douche
Volumes d'une douche italienne au niveau du sol ou sans receveur

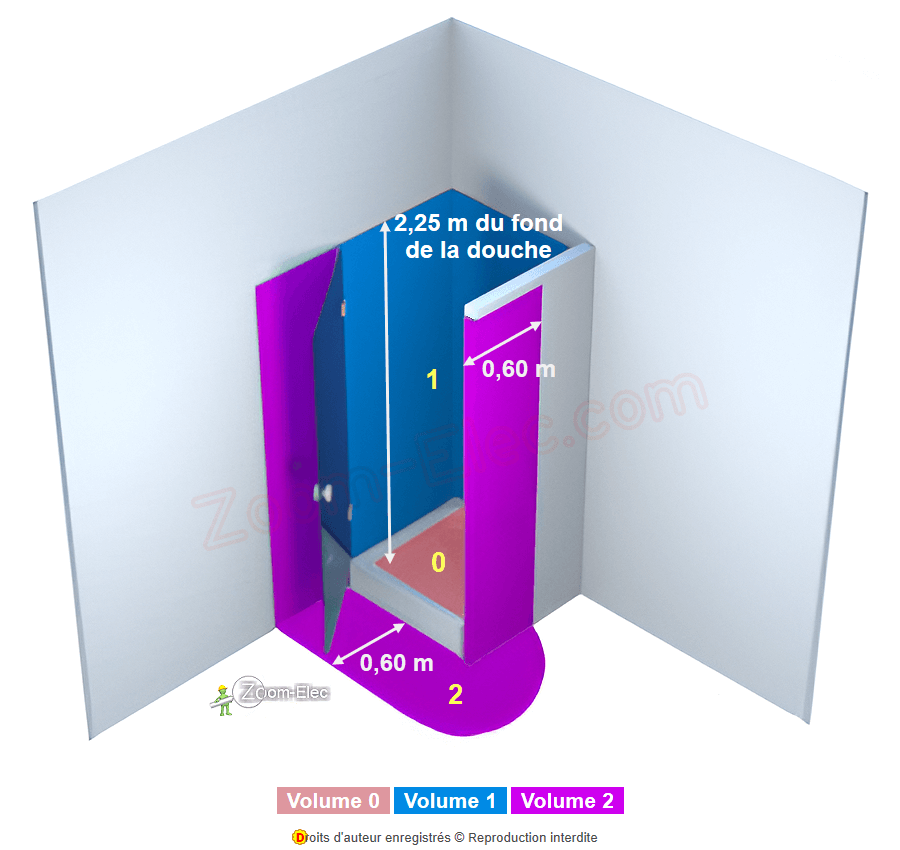

Volumes d'une douche avec paroi ou cloison et porte
Norme électrique des équipements autorisés dans les différents volumes

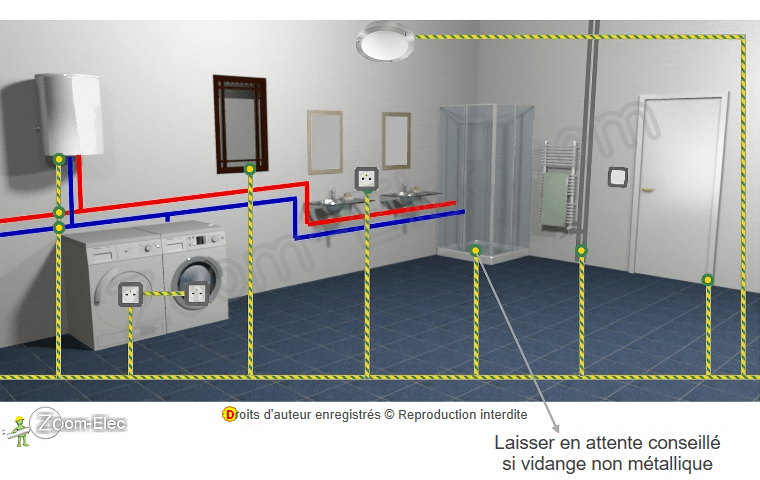

La liaison équipotentielle supplémentaire (LES) ou local (LEL)

Norme électrique d'une salle de bain
Test et définition des volumes de salle de bain
Volumes de salle de bain d'une baignoire
Volumes d'une douche avec receveur ou bac douche
Volumes d'une douche italienne sans receveur
Volumes d'une douche avec paroi ou cloison et porte

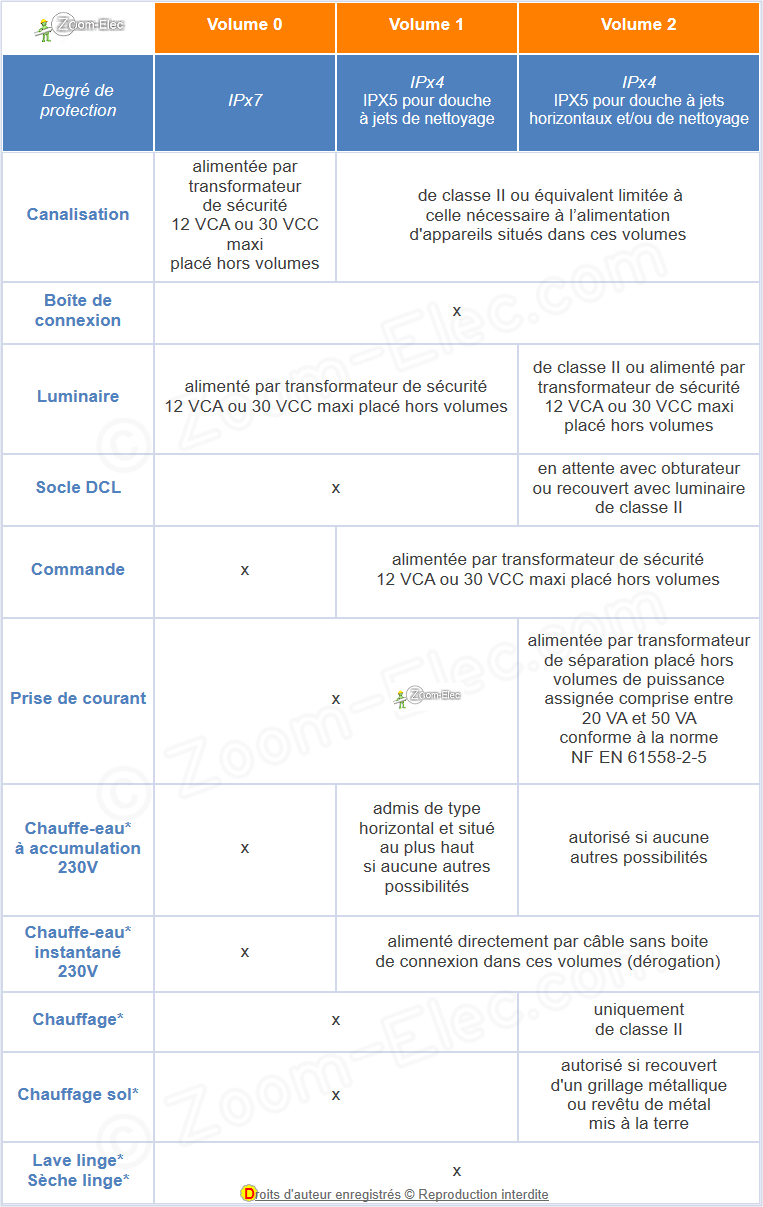

Équipements autorisés dans les différents volumes
La liaison équipotentielle supplémentaire (LES)
ou local (LEL)

Volume salle de bain et salle d'eau
Norme salle de bain et salle d'eau
L'essentiel de la norme électrique NF C 15-100, amendement A5
Les informations de cette page se référent à

l'amendement A5 de la norme électrique NF C 15-100


Amendement en vigueur 2017 - 2018 depuis novembre 2015
L'essentiel de la norme électrique NF C 15-100, amendement A4
Si vous souhaitez faire apparaitre les volumes et équipements autorisés dans une salle de bain ou salle d'eau se rapportant à l'amendement A4 de la norme électrique,
modifier l'affichage :
Si vous souhaitez faire apparaitre
les volumes et équipements autorisés dans
une salle de bain ou salle d'eau se rapportant à
l'amendement A4 de la norme électrique,
modifier l'affichage :
Afficher l'amendement A4 de la norme électrique NF C 15-100 et les volumes de salle de bain, salle d'eau
Afficher l'amendement A5 de la norme électrique NF C 15-100 et les volumes de salle de bain, salle d'eau
Afficher l'amendement A4 de la norme électrique NF C 15-100 et les volumes de salle de bain, salle d'eau
Afficher l'amendement A5 de la norme électrique NF C 15-100 et les volumes de salle de bain, salle d'eau
Afficher l'amendement A4 de la norme électrique NF C 15-100 et les volumes de salle de bain, salle d'eau
Afficher l'amendement A5 de la norme électrique NF C 15-100 et les volumes de salle de bain, salle d'eau
Afficher l'amendement A4 de la norme électrique NF C 15-100 et les volumes de salle de bain, salle d'eau
Afficher l'amendement A5 de la norme électrique NF C 15-100 et les volumes de salle de bain, salle d'eau
En savoir plus

Réaliser l'électricité de votre habitat, maison, logement en suivant les normes, vous assure le maximum de sécurité !

Zoom-Elec Volumes salle de bain et salle d'eau
Volume caché : Dessous baignoire / douche accessible
Volume 0 : Intérieur de la baignoire ou bac douche
Volume 1 :
  - Largeur
     Bord extérieur de la baignoire ou bac douche,
     Douches à jets horizontaux, parois faisant
     obstacle aux jets

   - Hauteur
      2,25 m du sol fini ou du fond de la baignoire ou
      douche si celui-ci est au-dessus du sol fini ou
     hauteur de la pomme fixe si celle-ci est située
     au-dessus de 2,25 m
Volume 2 :
    - Largeur, 60 cm autour du volume 1
    - Hauteur, identique au volume 1
Volume 0 : Intérieur de la baignoire ou bac douche
Volume 1 :
  - Largeur
     Bord extérieur de la baignoire ou bac douche et
     1,20 m depuis l'origine d'un flexible ou pomme fixe

   - Hauteur
     2,25 m du sol fini ou du fond de la baignoire/douche
     si celui-ci est au-dessus du sol fini ou hauteur de
     la pomme fixe si celle-ci est située > de 2,25 m
Volume 2 :
    - Largeur, 60 cm autour du volume 1
    - Hauteur, identique au volume 1
Volume 3 :
    - Largeur, 2,40 m autour du volume 2
    - Hauteur, 2,25 m du sol fini et dessus des volumes
                      1 et 2 jusqu'à 3 m
Norme volumes de salle de bain, salle d'eau
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Norme électrique NF C 15-100, Amendement 5
Depuis le 27 novembre 2015, tous les travaux d'installation
électrique sont soumis aux dispositions de l'amendement A5
de la norme électrique NF C 15-100.
Des travaux débutés à une date antérieure peuvent
dépendre d'un autre amendement (tel que le A4 de mai 2013)
sous réserve de document le justifiant avec
la date de dépôt de demande de permis de construire,
ou à défaut la date de déclaration préalable de construction,
ou à défaut la date de signature du marché,
ou à défaut la date d’accusé de réception de commande
antérieure au 27 novembre 2015.


Norme électrique d'une salle de bain, salle d'eau

Norme électrique d'une salle de bain, salle d'eau

Norme salle de bain A4
Norme électrique d'une salle de bain
Norme salle de bain A4
Norme de salle de bain
La norme électrique prévoit un équipement minimum dans une salle de bain où une salle d'eau, tout en limitant l'emplacement de ceux-ci par rapport à différents volumes liés aux douche et baignoire :
1 point d'éclairage fixe (prise commandée interdite)

   Dans les volumes 0 et 1 de salle de bain et salle d'eau, les socles DCL sont interdits.
   Ils sont autorisés dans le volume 2 sous réserve d'être recouvert par un luminaire adapté au volume
   ou en attente si muni d'un obturateur (degré de protection IPx4 mini).






1 prise de courant, située uniquement hors volume et interdite au-dessus de vasque ou lavabo et au sol.




Liaison équipotentielle supplémentaire - LES : voir chapitre suivant

1 point d'éclairage fixe (prise commandée interdite)

Dans les volumes 0 et 1 de salle de bain et salle d'eau, les socles DCL sont interdits. Ils sont autorisés dans le volume 2 sous réserve d'être recouvert par un luminaire adapté au volume ou en attente si muni d'un obturateur (degré de protection IPx4 mini).







1 prise de courant, située uniquement hors volume et interdite au-dessus de vasque
                                    ou lavabo et au sol.




Liaison équipotentielle supplémentaire - LES : voir chapitre suivant

1 point d'éclairage fixe (prise commandée interdite)

Dans les volumes 0 et 1 de salle de bain et salle d'eau, les socles DCL sont interdits. Ils sont autorisés dans le volume 2 sous réserve d'être recouvert par un luminaire adapté au volume ou en attente si muni d'un obturateur (degré de protection IPx4 mini).






1 prise de courant, située uniquement hors volume et interdite au-dessus de vasque ou lavabo et au sol.



Liaison équipotentielle supplémentaire - LES :
voir chapitre suivant

Chapitre lié :

> Norme électrique, alimentation de point lumineux
Voir également la réglementation accessibilité, le cas échéant
Voir également la réglementation accessibilité, le cas échéant

Suivant les caractéristiques du logement, les circuits du lave-linge et du sèche-linge peuvent être à prévoir dans l'installation électrique de la salle de bain ou salle d'eau !
Dans ce cas, ils devront être situés dans une zone hors volume !

Suivant les caractéristiques du logement, les circuits du lave-linge et du sèche-linge peuvent être à prévoir dans
l'installation électrique de la salle de bain ou salle d'eau !
Dans ce cas,
ils devront être situés dans une zone hors volume !

> Les circuits électriques spécialisés

De plus, une alimentation de sèche serviette, sous protection dédiée, est souvent à prévoir pour une utilisation estivale de celui-ci lorsque le chauffage est central.


Suivant sa localité, le circuit électrique du chauffe-eau ou ballon d'eau chaude est parfois présent dans la salle de bain ou salle d'eau.

De plus, une alimentation de sèche serviette, sous protection dédiée, est souvent à prévoir pour une utilisation estivale de celui-ci lorsque le chauffage
est central.


Suivant sa localité, le circuit électrique du chauffe-eau ou ballon d'eau chaude est parfois présent dans la salle de bain où salle d'eau.

> Le circuit électrique d'un chauffe-eau ou ballon d'eau chaude
> Le circuit électrique d'un chauffe-eau
ou ballon d'eau chaude


Définition des volumes de salle de bain et salle d'eau

Définition des volumes de salle de bain et salle d'eau

La norme électrique de la salle de bain et de la salle d'eau limite les équipements, prise et éclairage autour de la baignoire et de la douche selon différents volumes.
Tout local ou partie de pièce disposant d'une baignoire ou d'une douche est soumis à cette norme.



Définir les volumes de votre salle de bain :

Test amendement A5 de la norme électrique, sous toute réserve ne se substantifiant pas à vérification !
(voir les conditions générales d'utilisation du site)

Annuler

Un plafond ou faux-plafond ajouré et démontable sans l'aide d’outil ne limite pas un volume.



Un plafond ou faux plafond non ajouré démontable à l'aide d'un outil ainsi que les ouvrants fermés limite le local, l'espace situé au-dessus de ce plafond ne fait plus partie de ce local,

Si présence de parois fixes et pérennes équivalentes ou supérieures au volume concerné et jointives au sol, elles délimitent le volume en prenant en compte la règle du contournement horizontale

Une distance de 60 cm autour du bord du volume 1 délimite le volume 2 et ce, du sol finijusqu'à la même hauteur que le volume 1

(le volume 0 n'est pas compris dans le volume 1)

Si présence de jets horizontaux, le volume 1 est délimité par les parois effectuant un obstacle aux jets

et ce, jusqu'à la hauteur de la pomme fixe

et ce, jusqu'à une hauteur de 2,25 m du fond de celui-ci

et ce, jusqu'à une hauteur de 2,25 m du fond de celle-ci

et ce, jusqu'à une hauteur de 2,25 m du sol fini

Un rayon de 1,20 m autour :
- du centre de la douche de tête
- du point de raccordement du flexible de la douchette
- de la périphérie extérieure de la douche pluie
délimite la largeur du volume 1
(dans le cas de plusieurs points, chaque volume individuel est à prendre en compte pour définir le volume global)

Les bords extérieurs de la douche
délimitent la largeur du volume 1

Les bords extérieurs du spa
délimitent la largeur du volume 1

Les bords extérieurs de la baignoire
délimitent la largeur du volume 1

Le dessous de la douche ne correspond pas à un volume caché

Le dessous de la douche correspond au volume caché

Le dessous du spa ne correspond pas à un volume caché

Le dessous du spa correspond au volume caché

Le dessous de la baignoire ne correspond pas à un volume caché

Le dessous de la baignoire correspond au volume caché

L'intérieur de la douche, du point le plus bas au point le plus haut du fond de la douche + 10 cm, correspond au volume 0 et ce, jusqu'en périphérie du volume 1

L'intérieur du bac douche correspond au volume 0

L'intérieur du spa correspond au volume 0

L'intérieur de la baignoire correspond au volume 0

Volume salle de bain, salle d'eau suivant configuration

Annuler

il y a une pomme fixe située
à une hauteur supérieure à 2,25 m

il y a une pomme fixe située
à une hauteur inférieure à 2,25 m
il n'y a pas de pomme fixe
Une pomme de douche fixe est-elle présente ?

Annuler

situé à la même hauteur que le sol fini

situé plus haut que le sol fini

situé plus bas que le sol fini

Le fond de la douche est :
Le fond du spa est :
Le fond de la baignoire est :

Annuler

innaccessible

accessible

Le dessous de la douche est :
Le dessous du spa est :
Le dessous de la baignoire est :

une cabine de douche

une douche italienne

une douche avec receveur

un spa fixe

une baignoire balnéo

une baignoire

Ces volumes concernent :
Le volume 0 :

  - Intérieur de la baignoire ou bac douche

  Le dessous de la baignoire est en volume 3 s'il est fermé ou accessible uniquement par une trappe ouvrable avec outil, sinon il est de volume 1

Le volume 1 :

  - Hauteur

du fond de la baignoire, bac douche ou du sol fini si elle est encastrée jusqu'à une hauteur de 2,25 m

en cas de rebord de plus de 60 cm de large, à partir de celui-ci

en cas de pomme fixe situé au-dessus de 2,25 m, jusqu'à celle-ci

- Largeur

Identique à la périphérie extérieure de la baignoire ou bac à douche

Ou 1,20 m depuis l'origine d'un flexible ou d'une pomme fixe le cas échéant

Le volume 2 :

  - Largeur, 60 cm autour du volume 1
  - Hauteur, identique au volume 1
Volume de sécurité salle de bain
Le volume 3 :

- Hauteur, 2,25 m du sol fini + dessus des volumes 1 et 2 jusqu'à 3 m
- Largeur, 2,40 m autour du volume 2

Cloison, paroi et/ou porte dans volumes 1 et 2 :

Seules les parois fixes et pérennes jointives ou non au mur limitent les volumes en prenant en compte dans ce cas la règle du contournement horizontale


Elles peuvent limiter le volume si leurs hauteurs sont supérieures ou égales à ce volume


Si elles disposent d'une hauteur supérieure ou égale à 1,80 m, prise en compte d'un contournement de celle-ci (en largeur et en hauteur).

Pour les autres configurations, le volume 1 est défini porte fermé et le volume 2 portes ouvertes.

Plafond :

Plafond fixe : délimite le local, donc un volume.


Plafond démontable avec outil : limite les volumes, le dessus de celui-ci jusqu'à 3 m est en volume 3.


Plafond démontable sans outil ou ajouré : ne limite pas un volume.

Volume de protection salle de bain salle d'eau
Electricité salle de bain salle d'eau
Electricité salle de bain salle d'eau
Volume de sécurité salle de bain salle d'eau
Seules les parois fixes et pérennes jointives au sol limitent les volumes à condition que leurs hauteurs soient équivalentes ou supérieures au volume concerné et en prenant en compte dans ce cas la règle du contournement horizontale.
Les parois fixes et pérennes non jointives au mur limitent les volumes en prenant en compte dans ce cas la règle du contournement horizontale.
Les volumes de salle de bain, salle d'eau pour une baignoire (standard, balnéo, spa fixe) et/ou une douche avec receveur :

Le volume caché :

    - Dessous de baignoire ou bac douche accessible

Le volume 0 :

    - Intérieur de la baignoire ou bac douche

Le volume 1 :

    - Largeur
Norme electrique salle de bain et salle d'eau

Bord extérieur de la baignoire ou bac douche
Douches à jets horizontaux : parois effectuant un obstacle aux jets

- Hauteur

2,25 m du sol fini ou du fond de la baignoire ou bac douche si ce dernier est au-dessus du sol fini ou hauteur de la pomme fixe si celle-ci est située au-dessus de 2,25 m

Le volume 2 :

    - Largeur, 60 cm autour du volume 1
    - Hauteur, identique au volume 1
Les volumes de salle de bain, salle d'eau pour une douche sans receveur (italienne) :
Le volume 0 :

- Intérieur de la douche

, du point le plus bas au point le plus haut du fond de la douche + 10 cm et délimité en largeur par le volume 1.
Le volume 1 :

    - Largeur

Délimité par la surface d'un cercle de rayon 1,20 m dont l'axe est basé sur le point de référence :

soit le centre de la douche de tête (ne correspondant pas nécessairement à une arrivée d'eau),

soit pour une douchette, le point-raccord du flexible,

soit pour une douche pluie, à l'ensemble du périmètre extérieur de celle-ci.

Chaque volume 1 est à prendre en compte dans le cas de douche à plusieurs douchettes et/ou douche de tête pour définir la délimitation du volume 1 global.
Douches à jets horizontaux : parois effectuant un obstacle aux jets

- Hauteur

2,25 m du sol fini ou du fond de la douche si ce dernier est au-dessus du sol fini ou hauteur de la pomme fixe si celle-ci est située au-dessus de 2,25 m

Le volume 2 :

    - Largeur, 60 cm autour du volume 1
    - Hauteur, identique au volume 1

La norme électrique précise que dans tous les cas :

le volume 1 n'intègre pas le volume 0,

le volume 2 de 60 cm de large débute au bord du volume 1 avec une hauteur égale à ce dernier volume et ce à partir du sol fini,

le volume caché est l'espace accessible situé sous la baignoire (y compris balnéo), la douche ou le spa fixe.

Ce qui ne fait pas partie de ces volumes dans ce local est considéré hors volume.
Un secteur fermé par une porte toute hauteur avec imposte est considéré hors volume.

Plafond :

Un plafond ou faux plafond non ajouré démontable à l'aide d'un outil ainsi que les ouvrants fermés limite le local, l'espace situé au-dessus de ce plafond ne fait plus partie de ce local,

Un plafond ou faux-plafond ajouré et démontable sans l'aide d’outil ne limite pas un volume.






Volumes d'une douche avec paroi ou cloison et porte

Volume de sécurité salle de bain A4

Ce schéma reprend les volumes de sécurité ou de protection d'une douche avec paroi et porte et permet d'identifier la zone hors volume de la salle de bain ou salle d'eau.

Définition  :

Le volume 0 correspond à la totalité de l'intérieur du bac à douche

Le volume 1 est délimité en largeur par les bords extérieurs du bac à douche et de la cloison et en hauteur à 2,25 m du fond du bac à douche

Le volume 2 correspond à une largeur de 60 cm autour du volume 1 avec prise en compte du contournement de la cloison et une hauteur égale au volume 1

Le volume 3 correspond à une largeur de 2,40 m autour du volume 2 et une hauteur 2,25 m du sol fini, plus le dessus des volumes 1 et 2 jusqu'à 3 m

Dans le cas ou le dessous de la douche est accessible,
cette partie est considérée en volume caché.

Informations complémentaires et chapitres liés :

Définition des différents volumes

Équipements autorisés dans les différents volumes

Volumes d'une douche italienne au niveau du sol ou sans receveur

Volume salle de bain A4

Ce schéma reprend les volumes de sécurité ou de protection d'une douche italienne (sans receveur ou directement au niveau du sol) et permet d'identifier la zone hors volume de la salle de bain ou salle d'eau.

Définition :

Le volume 0 correspond à la totalité de l'intérieur du bac à douche

Le volume 1 est délimité en largeur par la surface d'un cercle de rayon 1,20 m dont l'axe est basé sur l'origine du flexible de la pomme de douche ou douchette non fixe et en hauteur à 2,25 m du fond du bac à douche

Le volume 2 correspond à une largeur de 60 cm autour du volume 1 et une hauteur égale au volume 1

Le volume 3 correspond à une largeur de 2,40 m autour du volume 2 et une hauteur 2,25 m du sol fini, plus le dessus des volumes 1 et 2 jusqu'à 3 m

Dans le cas ou le dessous de la douche est accessible,
cette partie est considérée en volume caché.

Informations complémentaires et chapitres liés :

Définition des différents volumes

Équipements autorisés dans les différents volumes

Volumes d'une douche avec receveur ou bac douche

Volume de sécurité électrique salle de bain A4

Ce schéma reprend les volumes de sécurité ou de protection d'une douche et permet d'identifier la zone hors volume de la salle de bain ou salle d'eau.

Définition :

Le volume 0 correspond à la totalité de l'intérieur du bac à douche

Le volume 1 est délimité en largeur par la surface d'un cercle de rayon 1,20 m dont l'axe est basé sur l'origine du flexible de la pomme de douche ou douchette non fixe et en hauteur à 2,25 m du fond du bac à douche

Le volume 2 correspond à une largeur de 60 cm autour du volume 1 et une hauteur égale au volume 1

Le volume 3 correspond à une largeur de 2,40 m autour du volume 2 et une hauteur 2,25 m du sol fini, plus le dessus des volumes 1 et 2 jusqu'à 3 m

Dans le cas ou le dessous de la douche est accessible,
cette partie est considérée en volume caché.

Informations complémentaires et chapitres liés :

Définition des différents volumes

Équipements autorisés dans les différents volumes

Volumes de salle de bain d'une baignoire

Volume de sécurité d'une baignoire, norme electrique salle de bain A4

Ce schéma reprend les volumes de sécurité ou de protection d'une baignoire et permet d'identifier la zone hors volume de la salle de bain ou salle d'eau.

Définition :

Le volume 0 correspond à la totalité de l'intérieur de la baignoire

Le volume 1 est délimité en largeur par les bords extérieurs de la baignoire et en hauteur à 2,25 m du fond de la baignoire
Le volume 2 correspond à une largeur de 60 cm autour du volume 1 et une hauteur égale au volume 1
Le volume 3 correspond à une largeur de 2,40 m autour du volume 2 et une hauteur 2,25 m du sol fini, plus le dessus des volumes 1 et 2 jusqu'à 3 m

Dans le cas ou le dessous de baignoire est accessible,
cette partie est considérée en volume caché.

Informations complémentaires et chapitres liés :

Définition des différents volumes

Équipements autorisés dans les différents volumes

Volumes d'une douche avec paroi ou cloison et porte

Volumes de salle de bain d'une douche avec paroi ou cloison et porte, norme electrique A5
Volumes de salle de bain d'une douche avec paroi ou cloison et porte, norme electrique A5

Ce schéma reprend les volumes de sécurité ou de protection d'une douche avec paroi et porte et permet d'identifier la zone hors volume de la salle de bain ou salle d'eau.

Définition  :

Le volume 0 correspond à la totalité de l'intérieur du bac à douche

Le volume 1 est délimité par les bords extérieurs du bac à douche et de la cloison

Le volume 2 correspond à une largeur de 60 cm autour du volume 1 avec prise en compte du contournement de la cloison

La hauteur de ces volumes est arrêtée à 2,25 m du fond du bac à douche

Dans le cas ou le dessous de la douche est accessible,
cette partie est considérée en volume caché.

Informations complémentaires et chapitres liés :

Définition des différents volumes

Équipements autorisés dans les différents volumes

Volumes d'une douche italienne au niveau du sol ou sans receveur

Volumes de salle de bain d'une douche italienne au niveau du sol ou sans receveur, norme electrique A5
Volumes de salle de bain d'une douche italienne au niveau du sol ou sans receveur, norme electrique A5

Ce schéma reprend les volumes de sécurité ou de protection d'une douche italienne (sans receveur ou directement au niveau du sol) et permet d'identifier la zone hors volume de la salle de bain ou salle d'eau.

Définition :

Le volume 0 correspond à la totalité du sol de la douche, du point le plus bas jusqu'à 10 cm de hauteur du point le plus haut du sol de celle-ci

Le volume 1 est délimité par la surface d'un cercle de rayon 1,20 m dont l'axe est basé sur le centre de la douche de tête

Le volume 2 correspond à une largeur de 60 cm autour du volume 1

La hauteur de ces volumes est arrêté à 2,25 m de la pomme de douche car celle-ci est fixe et située au-dessus de 2,25 m

Dans le cas ou le dessous de la douche est accessible,
cette partie est considérée en volume caché.

Informations complémentaires et chapitres liés :

Définition des différents volumes

Équipements autorisés dans les différents volumes

Volumes d'une douche avec receveur ou bac douche

Volumes de salle de bain d'une douche avec receveur ou bac douche, norme electrique A5
Volumes de salle de bain d'une douche avec receveur ou bac douche, norme electrique A5

Ce schéma reprend les volumes de sécurité ou de protection d'une douche et permet d'identifier la zone hors volume de la salle de bain ou salle d'eau.

Définition :

Le volume 0 correspond à la totalité de l'intérieur du bac à douche

Le volume 1 est délimité par les bords extérieurs du bac à douche

Le volume 2 correspond à une largeur de 60 cm autour du volume 1

La hauteur de ces volumes est arrêté à 2,25 m du fond du bac à douche

Dans le cas ou le dessous de la douche est accessible,
cette partie est considérée en volume caché.

Informations complémentaires et chapitres liés :

Définition des différents volumes

Équipements autorisés dans les différents volumes

Volumes de salle de bain d'une baignoire

Volumes de salle de bain d'une baignoire, norme electrique A5
Volumes de salle de bain d'une baignoire, norme electrique A5

Ce schéma reprend les volumes de sécurité ou de protection d'une baignoire et permet d'identifier la zone hors volume de la salle de bain ou salle d'eau.

Définition :

Le volume 0 correspond à la totalité de l'intérieur de la baignoire

Le volume 1 est délimité par les bords extérieurs de la baignoire

Le volume 2 correspond à une largeur de 60 cm autour du volume 1

La hauteur de ces volumes est arrêté à 2,25 m du fond de la baignoire

Dans le cas ou le dessous de baignoire est accessible,
cette partie est considérée en volume caché.

Informations complémentaires et chapitres liés :

Définition des différents volumes

Équipements autorisés dans les différents volumes



Norme électrique des équipements autorisés dans les différents volumes

Norme électrique des équipements autorisés dans les différents volumes

Tous les circuits électriques doivent être protégés par dispositif différentiel 30mA

hormis les circuits secondaires alimentés par transformateur de séparation ou transformateur / convertisseur de sécurité (TBTS - très basse tension de sécurité)

et comporter une liaison de terre même si elle n'est pas utilisée (équipement de classe II).

Norme électrique salle de bain et salle d 'eau, équipements autorisés suivant le volume de sécurité ou de protection
Norme électrique salle de bain, salle d'eau - Equipement autorisé dans les différents volume
*
*
*
*
*
*

x = Interdit


*

Alimenté sous protection dédiée

Seules les canalisations et les boîtes de connexions alimentant des appareils autorisés en rapport aux différents volumes sont admises. Les boîtes de connexions de ces appareils seront, si possible, logées derrière eux.

La prise rasoir seule, alimentée par transformateur de sécurité n'est plus autorisée dans le volume 2, elle est cependant admise dans ce contexte et de classe II si elle est incorporée dans une armoire de toilette.

les armoires de toilette de classe II munie d'éclairage avec interrupteur et d'une prise de courant pourront être installées dans le VOLUME 2 sous réserve que cette prise soit située en volume 3 ou hors volume.

Norme de sécurité salle de bain, salle d'eau

Volume caché - degré de protection IPx4 - appareillage interdit, canalisation de classe II ou équivalente limitée à celle nécessaire à l’alimentation d'appareils situés dans ce volume.

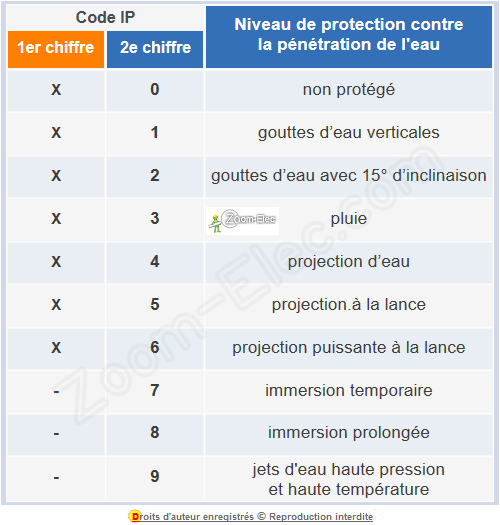

Norme électrique des équipements autorisés dans les volumes de salle de bain et salle d'eau,
Norme électrique des équipements autorisés dans les volumes de salle de bain et salle d'eau,
*
*
*
*
    x = Interdit
VCA = Volt Courant Alternatif
VCC = Volt Courant Continu

*
Alimenté sous protection dédiée
Norme installation électrique salle de bain et salle d'eau

Les spécificités d'un équipement disposé sur plusieurs volumes prennent en compte celles du volume le plus astreignant avec une exception pour les armoires de toilette ou bandeaux lumineux de classe II munie d'une prise de courant, il pourra dans ce cas, être installé dans le VOLUME 2 sous réserve que cette partie d'équipement soit hors volume.

Les prises de courant au sol sont interdites.



Liaison équipotentielle supplémentaire (LES) ou local (LEL)

Liaison équipotentielle supplémentaire (LES)
ou local (LEL) de salle de bain, salle d'eau

Les salles de bains et salles d'eau doivent impérativement comporter une liaison équipotentielle supplémentaire (LES). Celle-ci raccorde à la terre les éléments conducteurs situés dans la salle de bain ou la salle d'eau afin de supprimer tous
tout potentiel électrique.

Elle concerne :

Les canalisations métalliques (Eau froide, Eau chaude, Vidange, Chauffage, Gaz)

Les corps des équipements sanitaires métalliques

Les huisseries de portes et de fenêtres métalliques

Les armatures du sol et autres éléments conducteurs accessibles

Les conducteurs de protection

Les canalisations métalliques (Eau froide,
Eau chaude, Vidange, Chauffage, Gaz)

Les corps des équipements sanitaires métalliques

Les huisseries de portes et de fenêtres métalliques

Les armatures du sol et autres éléments conducteurs accessibles

Les conducteurs de protection

Norme de sécurité de salle de bain et salle d'eau
Collier de mise à la terre
Les connexions doivent être de préférences soudées ou éventuellement raccordées
avec des bornes ou colliers spécifiques.

Elle ne concerne pas :

Les équipements électriques de classe II

(le conducteur de terre de leur circuit d'alimentation doit être laissé en attente)

Les huisseries métalliques des portes et fenêtres de logement à ossature bois

Les radiateurs

(avec ou sans résistance)

distribués en eau chaude par des canalisations isolantes

Les

portes serviettes métalliques non chauffants

Les

robinets alimentés par des canalisations isolantes

Les

bondes et siphons métalliques si leur vidange ne le sont pas

(liaison laissé en attente
conseillée
)
Les

parois de douche

Les

ossatures de portes coulissantes

Les

grilles

métalliques

d'aération

Les bouches

métalliques

de ventilation si leurs

accessoires et

conduits ne le sont pas

Les équipements conducteurs de petite dimension ne pouvant détenir un courant à risque

Equipements électriques de classe II

(leurs circuits d'alimentation doivent comporter un conducteur de protection laissé en attente)

Huisseries des fenêtres et portes métalliques des logements à ossature bois

Radiateurs (muni ou non de résistance) distribués en eau chaude par des canalisations isolantes

Portes serviettes métalliques non chauffants

Robinets alimentés par des canalisations isolantes

Bondes et siphons métalliques si leur vidange ne le sont pas

(liaison conseillé laissé en attente)

Parois de douches

Ossatures de portes coulissantes

Grilles d'aération métalliques

Bouches de ventilation métalliques si leurs conduits et accessoires ne le sont pas

Equipements conducteurs de petite dimension ne pouvant détenir un courant à risque

Equipements électriques de classe II

(leurs circuits d'alimentation doivent comporter un conducteur de protection laissé en attente)

Huisseries des fenêtres et portes métalliques des logements à ossature bois

Radiateurs (muni ou non de résistance) distribués en eau chaude par des canalisations isolantes

Portes serviettes métalliques non chauffants

Robinets alimentés par des canalisations isolantes

Bondes et siphons métalliques si leur vidange ne le sont pas

(liaison conseillé laissé en attente)

Parois de douches

Ossatures de portes coulissantes

Grilles d'aération métalliques

Bouches de ventilation métalliques si leurs conduits et accessoires ne le sont pas

Equipements conducteur de petite dimensions ne pouvant détenir un courant à risque

Les

receveurs de douche,

baignoires et huisseries de

fenêtre ou

porte métallique peuvent ne pas être raccordés à la liaison équipotentielle supplémentaire ou locale lorsque

la continuité électrique est au plus égale à 2 ohms ou que la résistance d’isolement est au moins égale à 500 000 ohms entre ceux-ci et un élément conducteur relié à la LES ou LEL

Si aucun des éléments énumérés n'est à raccorder à la liaison équipotentielle supplémentaire du fait de leurs non-existences ou de leurs non-conductivités, il est conseillé de la laisser en attente, si possible à plusieurs endroits, en vue de futures modifications d'implantation et/ou de changement d'équipements.

Principe d'une liaison équipotentielle supplémentaire ou local
de salle de bain ou salle d'eau

Liaison équipotentielle supplémentaire (LES) ou local (LEL)
Liaison équipotentielle supplémentaire (LES) de salle de bain ou salle d'eau

La norme électrique donne 3 solutions pour réaliser une liaison équipotentielle supplémentaire,

en savoir plus :

Test de la mise à la terre
> Mise à la terre d'une installation électrique

Exemple d'installation des circuits électriques d'une salle de bain ou salle d'eau :

Installation électrique salle de bain, salle d'eau
Circuit électrique salle de bain, salle d'eau
> Installation électrique salle de bain - salle d'eau

Exemples avec une baignoire, une douche avec receveur, une douche italienne et une douche avec cloison et porte


Soutenir Zoom-Elec
Nous offrir le café
En cliquant sur les boutons de partages pour les activer, vous acceptez l'utilisation de cookies liés, merci !
Norme électrique NF C 15-100
Schémas, Câblages, Branchements de circuits électriques

Installation électrique
Tableau électrique
Boost contrôle
Mémentos
Nous déclinons toute responsabilité concernant l'utilisation des informations de cette page, en savoir +
Copright - Droits d'auteur - N°00047598
Zoom-Elec.com
Schema-Electrique.net
