Norme électrique NF C 15-100 (2025) : obligations, règles et conformité

Quelles sont les obligations de la norme électrique NF C 15-100 ?

La norme électrique NF C 15-100 impose un ensemble d’exigences destinées à garantir la sécurité et la conformité d’une installation électrique dans un logement.

1. La coupure d'urgence

L’installation électrique doit pouvoir être mise hors tension d'un seul geste grâce à une coupure d'urgence, généralement assurée par le disjoncteur général (suivant son emplacement).

 > La coupure d'urgence

1. La coupure d'urgence

L’installation électrique doit pouvoir être mise hors tension d'un seul geste grâce à une coupure d'urgence, généralement assurée par le disjoncteur général (suivant son emplacement).

> La coupure d'urgence

2. La protection des circuit et le tableau électrique

Chaque départ de circuit (hors cas précis) doit être alimenté au sein du tableau électrique sous protection différentielle ≤ à 30 mA et un disjoncteur d'un calibre maximum pour une section minimum des conducteurs de :

• 16 A pour 1,5 mm²
• 20 A pour 2,5 mm²
• 32 A pour 6 mm²

 > La protection des circuits électriques

2. La protection des circuits et le tableau électrique

Chaque départ de circuit (hors cas précis) doit être alimenté au sein du tableau électrique sous protection différentielle ≤ à 30 mA et un disjoncteur d'un calibre maximum pour une section minimum des conducteurs de :

• 16 A pour 1,5 mm²
• 20 A pour 2,5 mm²
• 32 A pour 6 mm²

La répartition des circuits sous plusieurs dispositifs différentiels est également exigée afin d’assurer une continuité de service.

> La protection des circuits électriques

3. Les circuits et la prise de terre

Chaque circuit comprend :

• une phase, toutes couleurs sauf bleu ou vert/jaune
• un neutre en bleu
• un conducteur de protection (terre) en vert/jaune

La présence d'une mise à la terre est obligatoire à chaque point d'utilisation, même si elle n'est pas utilisée par l'équipement raccordé.

3. Les circuits et la prise de terre

Chaque circuit comprend :

• une phase, toutes couleurs sauf bleu ou vert/jaune
• un neutre en bleu
• un conducteur de protection (terre) en vert/jaune

La présence d'une mise à la terre est obligatoire à chaque point d'utilisation, même si elle n'est pas utilisée par l'équipement raccordé.

4. Les canalisations et appareillages

• Toute canalisation doit débuter et se terminer dans une boîte de connexion (tableau électrique, boîte de dérivation, boîtier adapté…).



• Obligation d’alimenter les points d’utilisation extérieurs par câble.

• Les appareillages doivent être fixés par vis (les fixations à griffes sont interdites, sauf cas particulier en rénovation).

• Les prises de courant doivent être de type 2 pôles + terre avec obturateur de protection enfant.

5. L'équipement minimum du logement

La norme prévoit un nombre minimal de points d’utilisation dans chaque logement (appartement ou maison), notamment :



• au moins un point d’éclairage par pièce principale ou de service :

toute pièce principale, de service, de dégagement où il est prévu de rentrer doit disposer d'au moins un point d'éclairage

(les annexes non attenantes telles qu'abri de jardin, garage etc... ne sont pas concernées).



• un nombre minimal de prises électriques selon la surface des pièces :

toute pièce où dégagement d'une surface supérieure à 4 m² (hors WC) devra être équipé d'au moins une prise électrique.

• des circuits spécialisés dédiés aux équipements majeurs (plaque de cuisson, lave-linge, etc.).

6. Réglementation d'accessibilité des personnes handicapées

Certaines catégories de logements doivent respecter des exigences d’accessibilité pour les personnes handicapées, notamment en ce qui concerne l’implantation des commandes et appareillages dans l’unité de vie.

Obligation d'accessibilité pour les logements et parties communes de :

• bâtiments d'habitation collectifs,
• maisons individuelles construites pour être louées, mises à disposition ou être vendues.
• locaux collectifs d'ensembles résidentiels de plusieurs maisons individuelles groupées.



Concerne l'unité de vie des logements généralement constituée de la cuisine, du séjour, d'une chambre, d'une salle de bain ou salle d'eau et d'un wc.

Les informations relatives au chapitre concerné s'afficheront en cliquant sur le logo accessibilité.

La prise de terre et la mise à la terre

La prise de terre et la mise à la terre d'une installation électrique garantissent un cheminement de courant de défaut d'isolement qui sera détecté par la protection différentielle associée au circuit concerné et qui la mettra hors tension.

La norme électrique précise l'obligation de ces réalisations aussi bien dans le cadre d'une création, d'une mise en conformité, que d'une mise en sécurité d'une installation électrique.


La prise de terre doit avoir une valeur de résistance la plus basse possible en étant inférieur à 100 Ohms (< 50 Ohms conseillé) et se vérifie avec un appareil spécifique.

La prise de terre : en fond de fouille, en tranchée, par piquet

La mise à la terre consiste à relier l'ensemble des conducteurs de protection de l'installation électrique ainsi que certains éléments pouvant devenir accidentellement conducteurs d'électricité à la terre.

Le contrôle d'une mise à la terre s'effectue avec un testeur de continuité ou un ohmmètre.

LEP - Liaison équipotentielle principale

La coupure d'urgence

La norme électrique NF C 15-100 prévoit l'obligation d'une mise hors tension de l'installation électrique d'un seul geste par un dispositif directement accessible depuis l'intérieur du logement (local attenant ayant un accès direct depuis l'habitat compris).

Cette coupure d'urgence est généralement réalisée par le disjoncteur de branchement, mais suivant son emplacement, il y a parfois lieu d'utiliser (par exemple) un interrupteur sectionneur modulaire que l'on pourra implanter dans le tableau électrique si l'emplacement de celui-ci correspond à la demande de la norme.

Le dispositif manuel de commande de la coupure d'urgence devra être placé entre 0,90 et 1,80 m.

Cet interrupteur sectionneur (bipolaire/2 pôles/2P pour du monophasé et tétrapolaire/4 pôles/4P pour du triphasé aura un calibre au moins égal au réglage maximum du disjoncteur de branchement.

Sur le même principe, la norme électrique prévoit également l'implantation d'une coupure d'urgence propre à tout locaux d'habitation indépendant (même temporaire) contenant des pièces principales.

en savoir +

ETEL et GTL

L'ETEL, l'Espace Technique Electrique du Logement est exclusivement réservé et dédié à regrouper les arrivées et départs de l'installation électrique, les équipements de protection et de distribution ainsi que ceux de communications (téléphone, réseaux, TV).

La GTL où gaine technique logement est l'ensemble des équipements se trouvant dans l'ETEL.

+ d'infos sur l'ETEL,
dimension - accès - emplacement :

• ces dimensions minimums sont de 60 cm de large pour 25 cm de profondeur du sol au plafond.

Il peut être réduit à la largeur de la GTL  (Gaine Electrique du Logement) avec une marge supplémentaire de 10 cm,



• il doit être facilement accessible et situé prioritairement au niveau d'accès du logement, son entrée, une circulation, un dégagement ou un local technique (interdit notamment dans une salle de bain et salle d'eau, local poussiéreux, mouillé, humide, risquant l'incendie ou l'explosion et emplacement exigu et/ou difficile d'accès),

• il doit se situer à au moins 10 cm d'une installation gaz, 40 cm d'une source de chaleur (non isolée thermiquement) et 60 cm d'un point d'eau (des portes et/ou cloisons séparatrices peuvent annuler ces paramètres),

• il est recommandé de laisser un passage libre d’au moins 70 cm en face de celle-ci pour faciliter les d'interventions.



La GTL se constitue de :

• la Goulotte GTL éventuelle,
• du panneau de contrôle (disjoncteur de branchement et compteur électrique), si placé dans le logement
• du tableau électrique principal,
• du coffret de communication ou VDI (voix, données, images),
• de 2 prises de courant 16A sur circuit dédiées aux équipements de communication (prises GTL) de préférence dans le coffret VDI avec séparation interne,
• des équipements de gestion du bâtiment,
• ...

La GTL se constitue de :

• la Goulotte GTL éventuelle,
• du panneau de contrôle (disjoncteur de branchement et compteur électrique), si placé dans le logement
• du tableau électrique principal,
• du coffret de communication ou VDI (voix, données, images),
• de 2 prises de courant 16A sur circuit dédiées aux équipements de communication (prises GTL) de préférence dans le coffret VDI avec séparation interne,
• des équipements de gestion du bâtiment,
• ...

Il est à savoir que l'on peut placer des connexions (Wago, Domino, Sucre) dans la goulotte GTL ou dans le tableau électrique. Bien que ces équipements ne doivent être "surchargés", il est important que l'on ne puisse les ouvrir qu'a l'aide d'un outil.

La Gaine Technique Logement ou GTL n'a pas besoin d'être matérialisée sur toute la hauteur de l'ETEL lors de départs ou d'arrivées uniquement vers le haut ou vers le bas.

L'ETEL et la GTL sont obligatoires selon l'origine des travaux que vous réalisez sur votre tableau électrique

en savoir plus :

Le tableau électrique

- Le tableau électrique comprend, entre autres,  les protections des circuits de l'installation électrique avec les protections différentielles (interrupteur différentiel, disjoncteur différentiel) et les disjoncteurs).

L'implantation des différents éléments le constituant est libre (néanmoins conventionnellement et techniquement de gauche à droite), en respectant néanmoins une certaine hauteur des organes de manoeuvre des équipements de protection :

Hauteur du tableau électrique

(organes de manœuvre) :



• Coupure d'urgence, si présence :



      entre 0,90 et 1,80 m



• équipements de protection :



      entre 0,90* et 1,80 m

* ramené à 0,50 m avec l'obligation d'une porte, au minimum de 0,50 à 0,90 m.

Hauteur du tableau électrique

(organes de manœuvre) :

• Coupure d'urgence, si présence :



        entre 0,90 et 1,80 m



• équipements de protection :



        entre 0,90* et 1,80 m

* ramené à 0,50 m avec l'obligation d'une porte, au minimum de 0,50 à 0,90 m.

- Dans tous les cas conseillés mais obligatoires suivant la localité de l'habitat, son mode d'alimentation générale, la présence d'un paratonnerre et autres caractéristiques du logement, l'installation électrique doit disposer d'un parafoudre, en savoir + :

- Les logements soumis à la RE 2020, ont l'obligation d'une mesure ou d’une estimation des consommations par type d’énergie avec un affichage au minimum mensuel directement dans l’habitat

• chauffage
• refroidissement
• production d’eau chaude sanitaire
• prises électriques
• autres



- Une réserve minimale (modules libres) de 20% est demandée au niveau du tableau électrique  (calculée sur l'équipement implanté).


- Un schéma représentant les différents circuits et un repérage du tableau devra être effectués

pages dédiées à consulter :

Les dispositifs différentiels

Les protections différentielles détectent les fuites de courant de l'installation électrique.
La norme donne l'obligation d'une détection avec déclenchement automatique ≤ 30 mA sur les circuits d'une installation domestique (exception).

La quantité de ces dispositifs est déterminée essentiellement par la nature et la quantité des circuits de votre habitat et de son équipement.

    Suivant la nécessité, la protection différentielle peut être :

- commune à plusieurs circuits,

- dédiée à un circuit défini

Un interrupteur différentiel, inter diff ou ID détecte seulement les fuites de courant et nécessite une protection complémentaire du circuit contre les surintensités contrairement à un disjoncteur différentiel qui remplit les deux fonctions.

Lors de l'utilisation d'un interrupteur différentiel commun à plusieurs circuits, l'ensemble de ces circuits ne sera plus alimenté lors de son déclenchement. C'est pourquoi un disjoncteur différentiel dédié à un circuit sensible trouve son utilité.

Norme électrique des dispositifs différentiels :



• Les dispositifs différentiels résiduels ou DDR doivent être placés en amont de tous circuits (exception)

• Assurer une continuité de service avec une répartition sous au moins 2 différentiels, des circuits de prises électriques et d'éclairage

• La norme électrique prévoit un type de dispositif différentiel en fonction du circuit électrique :

  - de type AC pour les circuits standards, éclairages et prises de courant

  - de type A en amont des protections de la plaque de cuisson ou cuisinière et du lave-linge

  - de type B en lieu et place d'un type A pour certaines applications alimentées à travers un redresseur triphasé

• Un maximum de 8 circuits électriques (disjoncteurs) par dispositif différentiel.

• Un choix du calibre du dispositif différentiel :

  - soit par rapport à l'amont :

intensité nominale (In) du dispositif différentiel > ou = à l'intensité nominale du disjoncteur de branchement,

  - soit par rapport à l'aval :

intensité nominale du dispositif différentiel > ou = à 1 fois la somme des intensités nominales des circuits d'alimentation de chauffage direct et d'eau chaude sanitaire,
    +
0,5 fois la somme des intensités nominales des disjoncteurs d'alimentation d'autres fonctions.

• Les circuits d'alimentation des équipements et/ou installations non fixées au bâtiment situé à l'extérieur doivent être protégés par protection différentielle séparée des circuits intérieurs.

• Un point de recharge de véhicule électrique (IRVE, Infrastructure de Recharge des Véhicules Électriques) à l'obligation d'être alimenté sous protection différentielle dédiée adaptée au mode de charge :

- Charge par prise renforcée (mode 2) :

monophasé : différentiel de type A ou F

triphasé : différentiel de type B



- Charge par borne (mode 3) :

différentiel de type B

différentiel de type A ou F avec un dispositif de coupure de l'alimentation si la composante continue du courant de défaut dépasse 6 mA.

• La norme recommande de protéger par dispositifs différentiels dédiés :



- les équipements mélangeant eau et électricité.



- le matériel sensible (congélateur, informatique..) ainsi que les équipements avec variateur de vitesse monophasé (pompe de piscine, climatisation, pompe à chaleur) de préférence par un type F de façon à ne pas subir de coupure de courant intempestive en cas de défaut détecté.

• La norme prévoit de regrouper les chauffages électriques (radiant, rayonnant ou convecteur) sur la même protection différentielle lorsque leurs gestions sont effectuées par fil pilote.

• Lors d'utilisations de planchers rayonnants électriques, chaque dispositif différentiel devra alimenter une puissance maximum d'éléments de 7,5 kW en 230 V et 13 kW en 400 V.

Conseils sur les dispositifs différentiels :

Conseil :

• il est plus judicieux de choisir un calibre de protection différentielle supérieur (généralement 63 A) au réglage du disjoncteur de branchement en prévision d'une évolution de puissance de ce dernier et afin de ne plus prendre en compte le cumul des intensités des disjoncteurs raccordés en aval (limité dans tous les cas à 8 disjoncteurs).

• dans le cas d'un calibre de protection différentielle inférieur à celui du disjoncteur de branchement, il est préférable d'utiliser des disjoncteurs de calibre non élevés (2, 10 ou 16 A) raccordés en aval, afin d'atteindre les 8 disjoncteurs maximum.

• il est également possible d'utiliser des solutions mixtes au sein du tableau électrique afin de minimiser sa taille et le coût global.

En savoir + sur la protection différentielle :

Protection des circuits électriques

La norme électrique donne l'obligation d'utiliser des disjoncteurs, les fusibles sont par conséquent interdits.

- Les disjoncteurs sont les dispositifs automatiques de coupure en cas de surintensité (court-circuit ou surcharge) des circuits de l'installation électrique.

- La norme demande de séparer les différentes fonctions de circuits en prenant en compte tous les équipements obligatoires liés aux caractéristiques de l'installation électrique du logement.

L'alimentation de plusieurs disjoncteurs depuis un interrupteur différentiel doit obligatoirement être réalisée par peigne de répartition ou peigne embrochable.

Rappel section minimum et calibre de disjoncteur maximum :

• conducteurs de section 1,5 mm² protégé par disjoncteur 16 A

• conducteurs de section 2,5 mm² protégé par disjoncteur 20 A

• conducteurs de section 6 mm² protégé par disjoncteur 32 A

La norme recommande également l'utilisation de détecteur d'arcs électriques ou dispositif de protection contre les défauts d’arc (DPDA ou AFDD en anglais) permettant de prévenir les risques d'incendie des circuits de prise de courant pour les lieux considérés comme critiques et présentant un risque élevé d’incendie (grenier, grange...) ou abritant des biens irremplaçables ainsi que des circuits alimentant des équipements en permanence (VMC, pompe de piscine...).

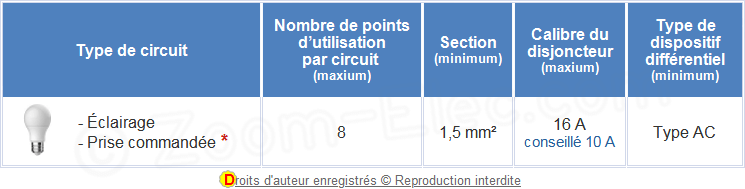

Les circuits électrique d'éclairages

Les points d'éclairage sont câblés en section minimum de 1,5 mm² protégé par disjoncteur de calibre 16A maximum (conseillé en 10 A).

Chaque circuit électrique d'éclairage peut comporter un maximum de 8 points lumineux. Un luminaire comprenant plusieurs lampes est considéré comme un seul point d'utilisation.
Dans le cas de spots ou bandeaux lumineux, un point d’utilisation est compté par tranche de 300 VA dans la même pièce.

* Une prise de courant commandée (interdites dans une salle de bain, salle d'eau et WC) est comptées comme 1 point lumineux. La norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement situées dans la même pièce, dans le cas de plus de 2 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire.

Les circuits d'éclairages :

* Prises commandées : mise en garde

Les circuits d'éclairage devront être au minimum de 2 (à partir de 2 pièces principales) et répartis sous au moins 2 protections différentielles pour un confort de service.

Pour l'extérieur, tout circuit d'éclairage doit être alimenté par câble et aboutir :



• soit dans une boîte de connexion (équipée ou non d'un socle DCL),
• soit à un luminaire,
• soit à une douille non fixée, permettant d'assurer la fonction de test de l'installation électrique.



Une quantité minimum de points d'éclairages dans l'installation électrique est demandé par la norme :

• 1 point d’éclairage dans chaque pièce, au plafond pour la cuisine, le séjour et la chambre

• 1 point d’éclairage extérieur à chaque entrée principale et de service

page dédiée à consulter :



+ d'infos sur les circuits d'éclairages :

• Au moins un point d'éclairage au plafond est obligatoire pour les pièces principales si celui-ci comporte des planchers en dalles pleines, dalles alvéolées ou dalles à poutrelles / hourdis.

• En cas de rénovation totale ou d’impossibilités de réalisation en plafond, ce point lumineux peut être en applique ou par prise de courant commandée.

• Un dispositif de connexion de luminaire (DCL) est obligatoire lorsque la canalisation est encastrée, lorsqu'elle ne l'est pas, les connexions peuvent être réalisées directement aux bornes de l'équipement ou dans un boitier DCL saillie.

   Dérogations d'un boitier DCL :

• impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,
• alimentation fixe de l'éclairage réalisé en apparent,
• boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,
• architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion.

Les fixations des boîtiers de connexions pour l'alimentation de points d'éclairage dans les plafonds doivent être réalisées en prévision d'une suspension de luminaire d'une charge de 25 Kg minimum.

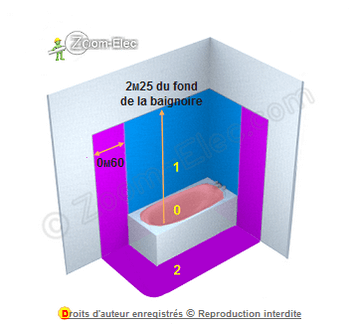

Dans les volumes 0 et 1 de salle de bain et salle d'eau, les socles DCL sont interdits.

Ils sont autorisés dans le volume 2 sous réserve d'être recouvert par un luminaire adapté au volume ou en attente si muni d'un obturateur (degré de protection IPx4 mini)

Les dispositifs de commandes doivent être situés près de chaque accès, côté ouvrant entre 0,90 m et 1,30 m du sol (généralement axe 1,20 m).



Les circuits de prises de courant

Chaque circuit de prise électrique peut alimenter un nombre de socle dont le décompte est réalisé socle par socle,

    avec 2 modes de câblage au choix :

circuit en section 1,5 mm² protégé par disjoncteur 16 A pour 8 prises maxi

   ou

circuit en section 2,5 mm² protégé par disjoncteur 20 A pour 12 prises maxi

Ces 2 modes de câblage peuvent être utilisés dans la même installation électrique
(ex: un circuit de section 2,5 mm² protégé par un disjoncteur de 20 A alimentant 12 prises desservant une partie du séjour + une chambre  et un circuit de section 1,5 mm² protégé par un disjoncteur 16 A alimentant 8 prises desservant juste une chambre et une entrée).

Rappel : La norme recommande l'utilisation de dispositif de protection contre les défauts d’arc (DPDA ou AFDD en anglais) permettant de prévenir les risques d'incendie des circuits de prise de courant pour les lieux considérés comme critiques et présentant un risque élevé d’incendie (grenier, grange...) ou abritant des biens irremplaçables.

Les circuits de prises de courant :

Rappel : Une continuité de service avec une répartition sous au moins 2 dispositifs différentiels des circuits de prises de courant est exigé.

• Interdiction de placer une prise électrique au-dessus d'un évier et de feux ou de plaques de cuisson sauf pour la hotte, repérée comme telle, avec une hauteur minimum de 1,80 m Il est déconseillé de les placer au-dessus ou en dessous d'un lavabo ou d'une vasque (décalé d'au moins 20 cm)

• Les appareillages avec fixations à griffes sont interdits.

• L'entraxe d'une prise ne peut être inférieur à 5 cm du sol fini ou d'un plan de travail. Conventionnellement on place cet entraxe à 25 cm

• 1 prise doit être placée à côté de chaque prise de communication ou de télévision.

La norme NF C 15-100 prévoit une réglementation spécifique pour les prises de la salle de bain :

  > équipement salle de bain, salle d'eau

en savoir plus sur les circuits électriques de prises de courant :

Une quantité minimum de prises de courant dans l'installation électrique est demandé par la norme, dont :

pour la cuisine, 6 socles de prises de courant dont 4 reparties au-dessus du plan de travail (îlot central compris, le cas échéant).
Des prises complémentaires pourront être branchées avec un autre circuit de prises classique.

2 prises de courant supplémentaires destinées aux équipements Voie, Données, Images (VDI) seront implantées à défaut dans le séjour (selon souhait du donneur d'ordre).


Pour les autres pièces du logement,
pages dédiées à consulter :

Les circuits électriques spécialisés et dédiés

Les circuits spécialisés et dédiés alimentent spécifiquement, depuis leur protection, la boîte de connexion ou la prise de courant de l'équipement concernée (ex : plaque de cuisson, lave-vaisselle...) ou plusieurs équipements de la même fonction (ex : volets roulants, chauffages...).

La norme électrique demande dans l'équipement minimum, 4 circuits spécialisés* :

* > Spécificité des logements d'une seule pièce principale

  - 1 circuit dédié plaque de cuisson ou cuisinière

  - 3 autres circuits dédiés au choix : four, lave-vaisselle, lave-linge, sèche-linge
(pour les logements possédant une seule pièce principale, il est admis un minimum de 2 prises ou un ajustement du nombre de prises spécialisées en fonction de l'équipement fourni)

La plaque de cuisson ou cuisinière et le lave linge seront obligatoirement sous protection différentielle de type A.

La NF C 15-100 conseille de prévoir un dispositif différentiel spécifique pour les équipements mêlant eau et électricité.

Norme NF C 15-100 : Dimensionnement et protection des circuits

- Section de fils ou câbles,
- Calibre de disjoncteur,
- Nombre de points d'utilisation maxi par circuit,
- Type de dispositif différentiel.

> information complémentaire de protection des circuits critiques et/ou alimentés en permanence

* - Charge par prise renforcée (mode 2) :
monophasé : différentiel de type A ou F
triphasé : différentiel de type B
* - Charge par borne (mode 3) :
différentiel de type B
différentiel de type A ou F avec un dispositif de coupure de l'alimentation
si la composante continue du courant de défaut dépasse 6 mA.
> en savoir + sur la recharge de véhicule électrique (IRVE)

* VMC ventilation mécanique contrôlée, VMR ventilation mécanique répartie (aérateur)

Les circuits de chauffages :

> information complémentaire de protection des circuits critiques et/ou alimentés en permanence

Autres circuits :

> information complémentaire de protection des circuits critiques et/ou alimentés en permanence

Informations complémentaires :



• Les volets roulants seront desservis sous au moins 2 protections différentielles pour une continuité de service,

• La norme recommande l'utilisation de dispositif de protection contre les défauts d arc (DPDA ou AFDD) des circuits critiques (grenier, grange...) et/ou alimentant des équipements en permanence (VMC, pompe de piscine...)

• Les circuits de chauffages électriques muraux seront distribués sur des dominos ou Wago dans un boîtier muni d'une sortie de câble. Si la gestion est effectuée par fil pilote, il faudra prévoir un fil de 1,5 mm² supplémentaire à chaque alimentation avec une étiquette dans chaque boitier et au niveau du tableau électrique mentionnant "Attention fil pilote à sectionner"

• L’alimentation d'une sonnette à partir d’un circuit d’éclairage est tolérée,

• Logements soumis à la RE 2020, l’installation de chauffage électrique doit comporter par local desservi, un ou plusieurs dispositifs d’arrêt manuel et de réglage automatique en fonction de la température intérieure de ce local (il est rare de trouver des chauffages non équipés d'un interrupteur et d'un thermostat).

En savoir + sur :

Norme électrique salle de bain

La norme électrique NF C 15-100 définit des volumes de sécurité précis dans les salles de bain et les salles d'eau afin de limiter les risques d’électrocution. Elle encadre strictement l’implantation des équipements électriques en fonction de ces volumes de protection, qui déterminent les zones où certains appareillages sont autorisés ou interdits.

Elle impose également la mise en place d’une liaison équipotentielle locale spécifique à cette pièce afin de renforcer la sécurité des personnes.

Tout local ou partie de pièce disposant d’une baignoire ou d’une douche est soumis à ces exigences réglementaires

Seules les parois fixes et pérennes jointives au sol limitent les volumes à condition que leurs hauteurs soient équivalentes ou supérieures au volume concerné et en prenant en compte dans ce cas la règle du contournement horizontale.

Norme salle de bain, salle d'eau :
les différents volumes de sécurités ou de protections

Définition des volumes pour baignoire et douche avec receveur :

• Volume caché :

dessous de baignoire et bac douche si fermé et accessible par une trappe

• Volume 0 :

intérieur de la baignoire et bac douche

• Volume 1 :

- Largeur

bord extérieur de la baignoire et bac douche

         douches à jets horizontaux : parois effectuant un obstacle aux jets

- Hauteur

2,25 m du sol fini ou du fond de la baignoire et bac douche si ce dernier est au-dessus du sol fini ou hauteur de la pomme fixe si celle-ci est située au-dessus de 2,25 m

• Volume 2 :

- largeur, 60 cm autour du volume 1

- hauteur, identique au volume 1

Définition des volumes pour douche sans receveur :

• Volume 0 :

- intérieur de la douche, du point le plus bas au point le plus haut du fond de la douche + 10 cm et délimité en largeur par le volume 1.

• Volume 1 :

- largeur

délimitée par la surface d'un cercle de rayon 1,20 m dont l'axe est basé sur le point de référence :

- soit le centre de la douche de tête (ne correspondant pas nécessairement à une arrivée d'eau),
- soit pour une douchette, le point-raccord du flexible,
- soit pour une douche pluie, à l'ensemble du périmètre extérieur de celle-ci.

chaque volume 1 est à prendre en compte dans le cas de douche à plusieurs douchettes et/ou douche de tête pour définir la délimitation du volume 1 global.

douches à jets horizontaux : parois effectuant un obstacle aux jets

- Hauteur

2,25 m du sol fini ou du fond de la douche si ce dernier est au-dessus du sol fini ou hauteur de la pomme fixe si celle-ci est située au-dessus de 2,25 m

• Volume 2 :

- largeur, 60 cm autour du volume 1

- hauteur, identique au volume 1

La norme électrique précise que dans tous les cas :



• le volume 1 n'intègre pas le volume 0,
• le volume 2 de 60 cm de large débute au bord du volume 1 avec une hauteur égale à ce dernier volume et ce à partir du sol fini,
• le volume caché est l'espace accessible situé sous la baignoire (y compris balnéo), la douche ou le spa fixe.



Ce qui ne fait pas partie de ces volumes dans ce local est considéré hors volume.

Un secteur fermé par une porte toute hauteur avec imposte est considéré hors volume.





Plafond :



• Un plafond ou faux plafond non ajouré démontable à l'aide d'un outil ainsi que les ouvrants fermés limite le local, l'espace situé au-dessus de ce plafond ne fait plus partie de ce local,



• Un plafond / faux-plafond ajouré et démontable sans l'aide d’outil ne limite pas un volume.

Équipements autorisés dans les volumes de salle de bain et salle d'eau

Tous les circuits électriques doivent être protégés par dispositif(s) différentiel(s) 30 mA
Hormis les circuits secondaires alimentés par transformateur de séparation ou transformateur / convertisseur de sécurité (TBTS - Trés Basse Tension de Sécurité)
et comporter une liaison de terre même si elle n'est pas utilisée (équipement de classe II).

Volume caché - degré de protection IPx4 - appareillage interdit, canalisation de classe II ou équivalente limitée à celle nécessaire à l’alimentation d'appareils situés dans ce volume.

x = Interdit
VCA = Volt Courant Alternatif
VCC = Volt Courant Continu

* Alimenté sous protection dédié

Les spécificités d'un équipement disposé sur plusieurs volumes prennent en compte celles du volume le plus contraignant avec une exception pour les armoires de toilette ou bandeaux lumineux de classe II munie d'une prise de courant, il pourra dans ce cas, être installé dans le volume 2 sous réserve que cette partie d'équipement soit hors volume.

Les prises de courant au sol sont interdites.

Une salle de bain ou une salle d'eau doit impérativement comporter une liaison équipotentielle locale, elle est abordée dans le chapitre suivant.

Pour le détail des volumes de sécurité, des indices de protection et des équipements autorisés, consultez nos guides dédiés à la norme et à l’installation électrique en salle de bain :

Liaison équipotentielle de salle de bain

La norme électrique donne 3 solutions pour réaliser une Liaison Équipotentielle Supplémentaire - LES ou Locale - LEL

elle peut-être :

• raccordée directement depuis un tableau ou coffret de distribution ou de répartition puis câblée et branchée de proche en proche dans le local concerné,



• raccordée depuis une boîte de dérivation ou de connexion dédiée à la totalité des circuits concernés par le local et implanté dans celui-ci ou dans un local adjacent sur une paroi commune,

• mixte en combinant les 2 précédentes solutions.

Si certains équipements ne peuvent être raccordés directement dans le local, il est toléré de les raccorder au plus près dans la pièce voisine.

Les baignoires et receveurs de douche ainsi que les huisseries de porte et de fenêtre métallique peuvent ne pas être raccordés à la liaison équipotentielle supplémentaire ou locale lorsque :

• la continuité électrique est au plus égale à 2 ohms entre celui-ci et un élément conducteur relié à la LEL,

ou

• la résistance d’isolement est au moins égale à 500 k ohms entre celui-ci et un élément conducteur relié à la LEL.

page à consulter :

Les réseaux de communication

 Dans l'Espace Technique Electrique du Logement ou ETEL la norme demande un volume minimum de 24 x 30 cm d'une profondeur de 20 cm attenant ou intégré au tableau de communication pour recevoir les équipements Voies, Données, Images (VDI) comme la Box ou autres avec au moins 1 prise électrique dans ce volume.

  Le tableau de communication doit comporter au minimum :

• 1 rail DIN de 10 cm,
• 1 répartiteur de terre (liaison au tableau électrique en section 6 mm²),
• le DTI (livraison télécommunication) ou Le DTIo (livraison fibre optique),
• un bandeau de brassage comportant 4 socles RJ45,
• le dispositif d'adaptation et de répartition TV (satellite, TNT, câble) associé à l'installation et aux signaux disponibles, le cas échéant.

Le câblage du réseau de communication des différentes prises RJ45 doit être réalisé en étoile depuis le coffret de communication en les desservants individuellement (les prises téléphoniques en T ne sont plus autorisées).

L'infrastructure réseau doit permettre également la distribution des signaux TV (une distribution par câble coaxial pouvant cohabiter avec cette dernière, selon le souhait)

Les prises de communication et d'antenne ne sont pas autorisées dans les différents volumes de douche et de baignoire.

La norme électrique demande l'installation d'un parafoudre réseau lorsque l'installation électrique en dispose d'un et que l'installation de communication est raccordée à un réseau extérieur en cuivre.

Equipement minimum et informations concernant les prises de communication RJ45 et TV :

Équipement complémentaire demandé par la norme électrique

Détecteur de fumée :

  Tout lieu d'habitation (appartement, maison) doit être équipé d'au minimum un détecteur de fumée normalisé.

    Cette installation doit permettre :

• de détecter les fumées émises dès le début d'un incendie
• d'émettre immédiatement un signal sonore suffisant pour permettre de réveiller une personne endormie

Il doit être installé de préférence dans la circulation ou dégagement (palier, couloir) desservant les chambres.
Lorsque le logement ne comporte pas de circulation ou dégagement (cas des studios), le détecteur doit être installé le plus loin possible de la cuisine et de la salle de bain.

Il devra être fixé solidement en partie supérieure, à proximité du point le plus haut et à distance des autres parois ainsi que des sources de vapeur (fumées de cuisson et vapeur d'eau).

Dans les maisons ou dans les appartements comportant plusieurs étages, il est recommandé d'installer 1 détecteur par étage. Dans les logements de grande surface, il est également recommandé d'installer plusieurs détecteurs.

Source : Service-public.fr

Les sources de production locale

Lorsqu’une installation électrique intègre une source de production locale (panneaux solaires, groupe électrogène, etc.), le tableau électrique doit être dimensionné pour supporter à la fois la puissance du réseau public et celle de la production locale :



• Le courant assigné des interrupteurs différentiels doit inclure celui des générateurs installés.
• Ce courant assigné doit être supérieur à la somme des courants assignés du disjoncteur de branchement et du générateur.





Un générateur utilisé en parallèle du réseau doit garantir :



• Une protection contre les effets thermiques (surchauffe).
• Une protection contre les surintensités (surcharge).





Le générateur peut être raccordé :



• En amont des protections des circuits terminaux.
• En aval, sur un circuit terminal, sous réserve de respecter :



• Le courant admissible des conducteurs du circuit terminal doit être supérieur au courant assigné du dispositif de protection du circuit terminal ainsi qu'au courant assigné de sortie du générateur d’énergie électrique
• La connexion du générateur avec une fiche branchée sur un socle de prise est interdite.
• Le circuit terminal doit disposer d'une protection différentielle à son origine.
• Les conducteurs de phase et le neutre du circuit terminal et du générateur d’énergie électrique ne doivent pas être connectés à la terre en aval du dispositif de protection du circuit terminal.





Un branchement non conforme peut provoquer des courants non détectés par les protections du tableau, entraînant des surcharges et un échauffement des câbles, avec des risques d’incendie ou de détérioration du matériel.





Le raccordement d’un générateur doit respecter des normes précises, selon le type d’installation :



    • NF C 15-100-1 : Section générale

    • UTE 15-712-1 : Installations raccordées au réseau sans stockage.

    • UTE 15-712-2 : Installations autonomes avec stockage.

    • XP C15-712-3 : Installations raccordées au réseau avec stockage.

    • Norme européenne : générateurs utilisés comme source complémentaire.





Dans le cas d’un générateur fonctionnant en parallèle avec le réseau public, il est obligatoire de consulter le distributeur d’électricité pour vérifier le respect des exigences techniques et réglementaires spécifiques.



L'efficacité énergétique

Efficacité énergétique et gestion des installations électriques



L'efficacité énergétique optimise l'utilisation de l'électricité grâce à une conception et une installation adéquates, garantissant un service et une sécurité tout en minimisant la consommation. Elle doit être prévue dès la phase de conception et concerne toutes les installations électriques basses tensions, y compris celles avec production et stockage local d'énergie, nouvelles ou existantes.

La norme recommande pour la conception d’une installation efficace et l'amélioration énergique, 3 principes de base :

• diminuer les gaspillages énergétiques,
• adapter l'énergie aux nécessités,
• entretenir et optimiser le rendement de l'installation.   La gestion de l'efficacité énergétique repose sur un cycle continu incluant l'évaluation, l'optimisation et le suivi de l'installation tout au long de sa durée de vie. Pour ce faire, il doit être configuré pour mesurer la consommation totale en kWh par heure et par jour, enregistrer ces informations tarifées dans un registre en les rendant accessibles à l'utilisateur.   Pour atteindre un niveau spécifique, il est nécessaire d'adopter un plan de gestion des performances comprenant au minimum :
• une inspection initiale et périodique de l'installation,
• une exactitude appropriée des instruments de mesure,
• la mise en place de mesures pour optimiser l'efficacité,
• un entretien régulier de l'installation.   Exemples de mises en oeuvre d'amélioration de la classe d’efficacité énergétique :
• employer un système de gestion énergétique,
• gérer l’éclairage,
• gérer le chauffage, la ventilation et la climatisation.



Il peut être avantageux, dans certains cas et selon les coûts, d'augmenter la taille des conducteurs pour réduire certaines pertes de puissance et chutes de tension.

Fiche d'autocontrôle de l'installation

Une fiche d'autocontrôle de l'installation électrique doit être effectuée à la fin des travaux :

  vérification et analyse de l'installation en vue de la préparation de visite de l'organisme Consuel, le cas échéant (vise également à limiter les non-conformités).
