Schéma électrique d'un télérupteur bipolaire et boutons poussoirs
Utilisation, fontionnement, choix de télérupteur unipolaire ou bipolaire
Schéma de principe du circuit électrique du télérupteur bipolaire
Norme d'alimentation, montage du câblage et branchement de TL et BP

Schéma électrique d'un télérupteur bipolaire et boutons poussoirs

Utilisation, fontionnement, choix de télérupteur unipolaire ou bipolaire

Schéma de principe du circuit électrique du télérupteur bipolaire

Norme d'alimentation, montage du câblage et branchement de TL et BP

Schéma du télérupteur bipolaire
Schéma électrique du télérupteur bipolaire
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Zoom-Elec
Télérupteur / TL - Bouton poussoir / BP
Commande un ou plusieurs points d'éclairages de
plus de 2 endroits
Hauteur de pose d'un bouton poussoir :


                 axe standard à 1,20 m du sol fini
Circuit : Disjoncteur conseillé 10A, section 1,5 mm²
                   pour 8 points d'utilisations maximum
Branchement :
- BP : phase borne rouge, L ou P - retour BP borne 1
- Bobine TL : retour BP borne A1 - neutre borne A2
- Contacts TL
(x2) : bornes 1 & 2 - bornes 3 & 4
Réglementation accessibilité, le cas échéant


Schéma électrique d'un télérupteur bipolaire et boutons poussoirs

Schéma électrique d'un télérupteur bipolaire et boutons poussoirs

Le schéma électrique du télérupteur bipolaire (2 pôles, 2 contacts ou double contacts) donne le principe de câblage du montage ainsi que les raccordements du circuit à partir d'un disjoncteur pouvant être employé pour d'autres départs.
ATTENTION :

la norme électrique n'autorise que 8 points d'éclairage par circuit

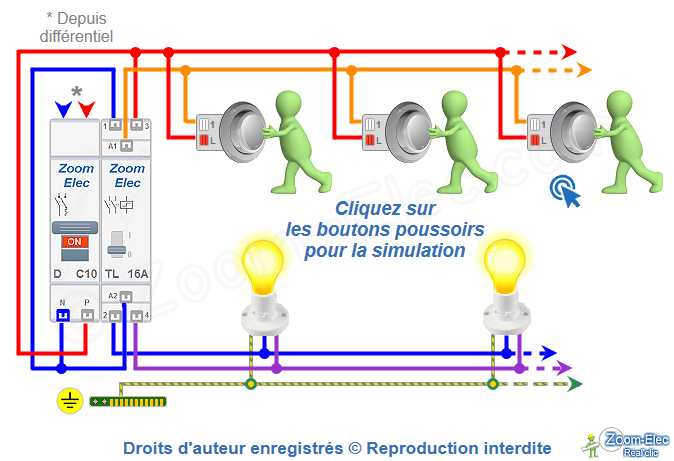

Exemple avec 3 boutons poussoirs et 2 lampes :

Schéma du télérupteur bipolaire

Schéma électrique du télérupteur bipolaire

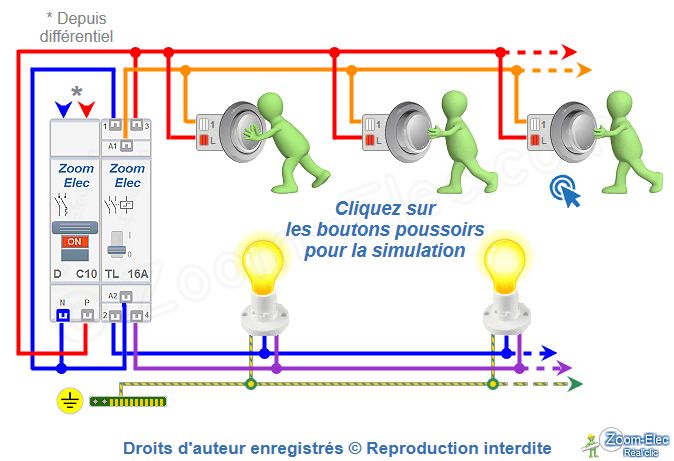

Schéma et branchement du télérupteur bipolaire
Schéma de câblage d'un télérupteur bipolaire
Schéma de câblage et branchement du télérupteur bipolaire
Schéma télérupteur bipolaire 2 poles

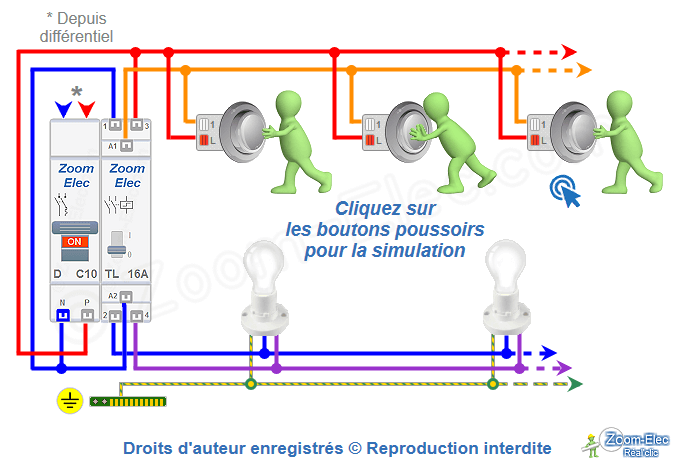

Schéma télérupteur bipolaire 2 contacts

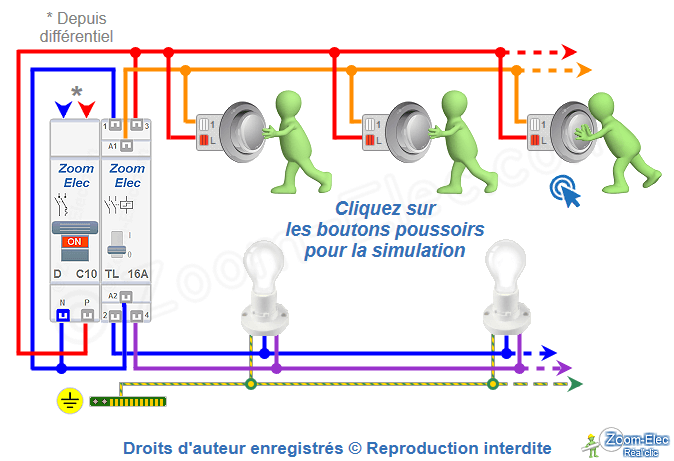

Télérupteur bipolaire schéma
Schéma du télérupteur bipolaire
Schéma électrique du télérupteur bipolaire
Schéma et branchement du télérupteur bipolaire
Schéma et branchement du télérupteur bipolaire
Schéma de câblage et branchement du télérupteur bipolaire
Schéma télérupteur bipolaire 2 poles
Schéma télérupteur bipolaire 2 contacts
Télérupteur bipolaire schéma
Schéma du télérupteur bipolaire
Cliquez sur les boutons poussoirs pour la simulation


Utilisation, fontionnement, choix de télérupteur unipolaire ou bipolaire

Utilisation, fontionnement, choix de télérupteur unipolaire ou bipolaire

Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.
Ex : couloir, escalier avec paliers d'étage, commande extérieur ...


A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion des contacts internes, passant ainsi de l'état ouvert à fermé ou inversement selon leurs positions de départ.
Suivant la position des contacts du télérupteur, le courant est acheminé ou pas au point(s) d'utilisation(s).

Suivant l'utilisation, la puissance et la quantité de points d'utilisations, il conviendra d'utiliser un télérupteur bipolaire :









Un télérupteur bipolaire dispose de 6 bornes de branchement :

Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.
Ex : couloir, escalier avec paliers d'étage, commande extérieur ...


A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion des contacts internes, passant ainsi de l'état ouvert à fermé ou inversement selon leurs positions de départ.
Suivant la position des contacts du télérupteur, le courant est acheminé ou pas au point(s) d'utilisation(s).

Suivant l'utilisation, la puissance et la quantité de points d'utilisations, il conviendra d'utiliser un télérupteur bipolaire :











Un télérupteur bipolaire dispose de 6 bornes de branchement :

Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.
Ex : couloir, escalier avec paliers d'étage, commande extérieur ...


A chaque pression sur un bouton poussoir alimentant
un télérupteur, le mécanisme de celui-ci établi une inversion des contacts internes, passant ainsi de l'état ouvert à fermé ou inversement selon leurs positions
de départ.
Suivant la position des contacts du télérupteur, le courant est acheminé ou pas au point(s) d'utilisation(s).

Suivant l'utilisation, la puissance et la quantité de
points d'utilisations, il conviendra d'utiliser un télérupteur bipolaire :











Un télérupteur bipolaire dispose de 6 bornes de branchement :

Bipolaire = 2 pôles = 2 contacts :

Pour enclencher :

- phase, neutre d'un circuit

- 2 phases de 2 circuits différents alimentées par une commande unique

- phase, neutre d'un circuit

- 2 phases de 2 circuits différents
   alimentées par une commande unique

Retour de phase des boutons poussoirs alimentant le télérupteur (repère A1)

Neutre alimentant le télérupteur (repère A2)

Neutre d'alimentation du ou des point(s) d'utilsation(s) (repère 1)

Phase d'alimentation du ou des point(s) d'utilsation(s) (repère 3)

Retour de neutre du télérupteur vers le ou les point(s) d'utilisation(s) (repère 2)

Retour de phase du télérupteur vers le ou les point(s) d'utilisation(s) (repère 4)

Retour de phase des boutons poussoirs alimentant le télérupteur (repère A1)

Neutre alimentant le télérupteur (repère A2)

Neutre d'alimentation du ou des point(s) d'utilsation(s) (repère 1)

Phase d'alimentation du ou des point(s) d'utilsation(s) (repère 3)

Retour de neutre du télérupteur vers le ou les point(s) d'utilisation(s) (repère 2)

Retour de phase du télérupteur vers le ou les point(s) d'utilisation(s) (repère 4)



Schéma de principe du circuit électrique du télérupteur bipolaire

Schéma de principe du circuit électrique du télérupteur bipolaire

Avec le schéma électrique du télérupteur bipolaire, on remarque :

En appuyant sur un des boutons poussoirs on alimente le télérupteur

A chaque fois que le télérupteur est alimenté, il inverse l'état initial de ses contacts (ouvert / fermé)

Suivant la position de ses contacts, la phase et le neutre arrivent ou n'arrivent pas au point(s) d'utilisation(s)

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer leurs états.

En appuyant sur un des boutons poussoirs on alimente le télérupteur

A chaque fois que le télérupteur est alimenté, il inverse l'état initial de ses contacts (ouvert / fermé)

Suivant la position de ses contacts, la phase et le neutre arrivent ou n'arrivent pas au point(s) d'utilisation(s)

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer leurs états.

En appuyant sur un des boutons poussoirs on alimente le télérupteur

A chaque fois que le télérupteur est alimenté, il inverse l'état initial de ses contacts (ouvert / fermé)

Suivant la position de ses contacts, la phase et le neutre arrivent ou n'arrivent pas au point(s) d'utilisation(s)

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer leurs états.

Télérupteur bipolaire


Schéma de principe ou développé interactif,
simulation de fonctionnement du circuit

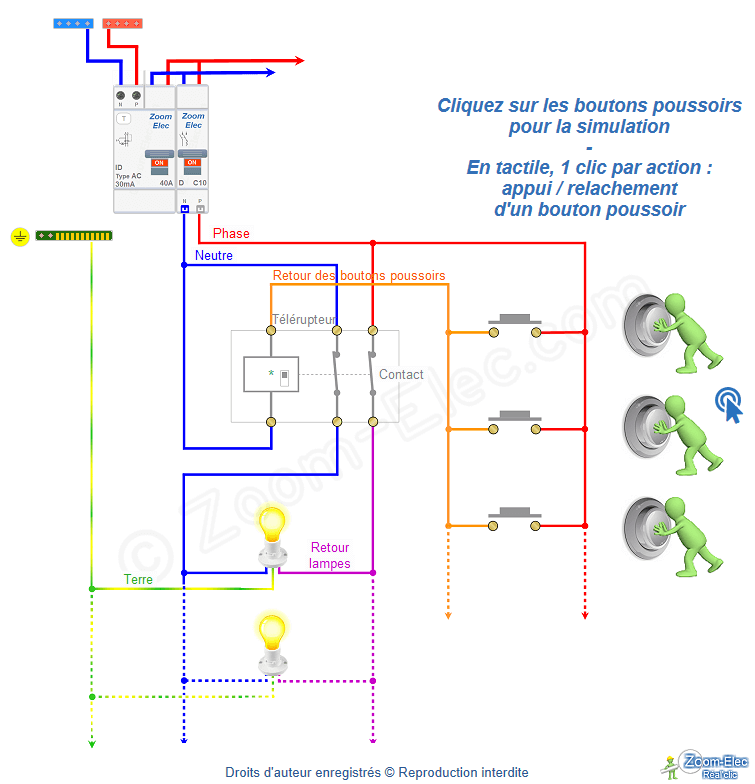

Télérupteur 2 poles
Telerupteur 2 contacts
Télérupteur double, 2 poles
Telerupteur double 2 contacts
Schéma de fonctionnement du télérupteur bipolaire

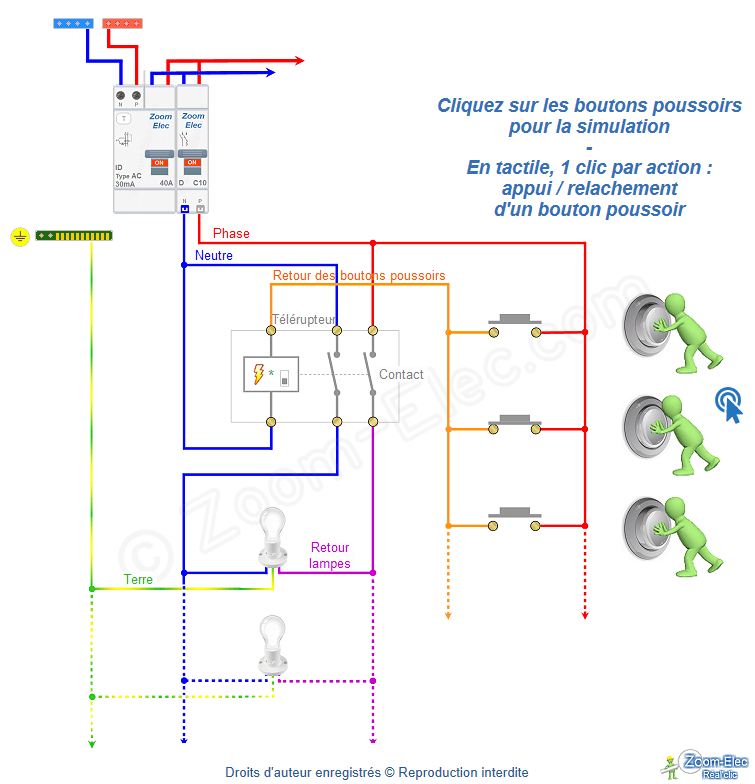

Schéma développé du télérupteur bipolaire
Schéma de principe du télérupteur bipolaire
Telerupteur bipolaire
Télérupteur 2 poles
Telerupteur 2 contacts
Télérupteur double, 2 poles
Telerupteur double, 2 contacts
Schéma de fonctionnement du télérupteur bipolaire
Schéma développé du télérupteur bipolaire
Schéma de principe du télérupteur bipolaire
Télérupteur bipolaire
Cliquez sur les poussoirs
pour la simulation

1 clic par action en tactile :
appui / relachement
d'un bouton poussoir

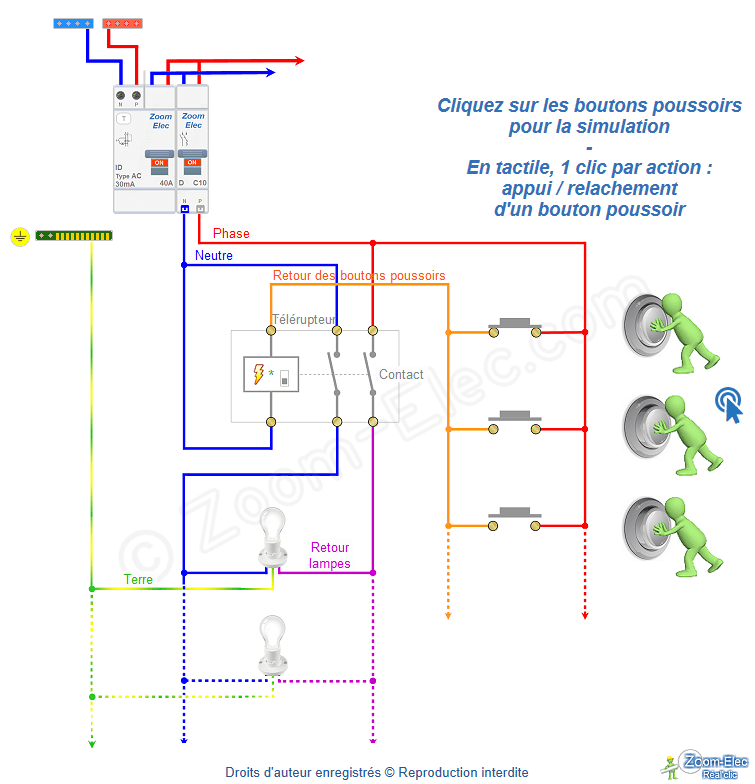

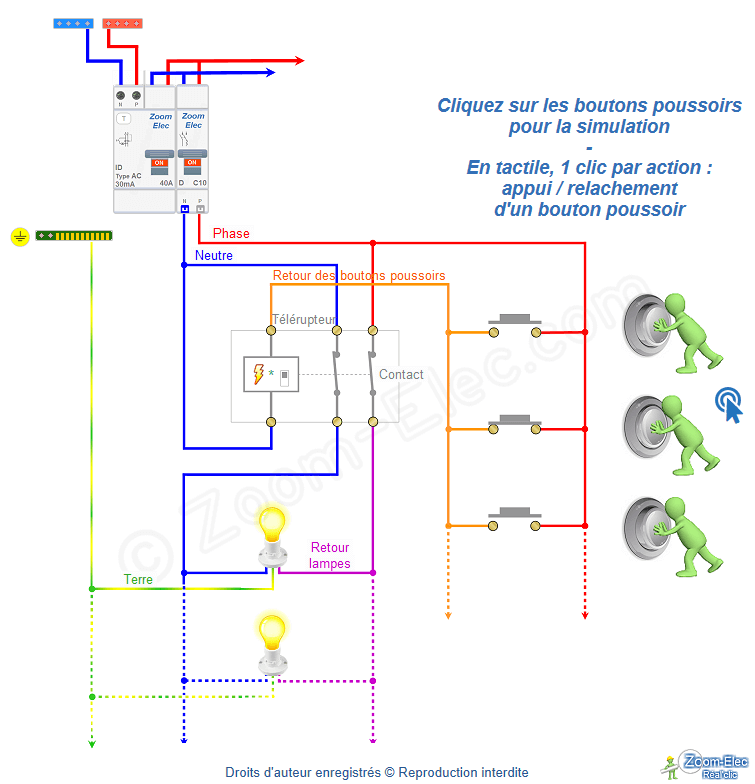

Description du schéma électrique du télérupteur bipolaire :

La phase alimente en permanence les boutons poussoirs et les contacts du télérupteur.

Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de ses contacts.

Suivant la position des contacts du télérupteur, la phase et le neutre arrivent ou n'arrivent pas au point(s) d'utilisation(s)

.

La terre est raccordée directement aux point(s) d'utilisation(s)

La phase alimente en permanence les boutons poussoirs et les contacts du télérupteur.

Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de ses contacts.

Suivant la position des contacts du télérupteur, la phase et le neutre arrivent ou n'arrivent pas au point(s) d'utilisation(s)

.

La terre est raccordée directement aux point(s) d'utilisation(s)

La phase alimente en permanence les boutons poussoirs et les contacts du télérupteur.

Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de ses contacts.

Suivant la position des contacts du télérupteur, la phase et le neutre arrivent ou n'arrivent pas au point(s) d'utilisation(s)

.

La terre est raccordée directement aux point(s) d'utilisation(s)

ATTENTION :


8 points d'éclairage maximum par disjoncteur

Visualiser le cheminement de la phase sur la page :

Schéma électrique du circuit d'un télérupteur unipolaire



Norme d'alimentation, montage, câblage, branchement de télérupteur et BP

Norme d'alimentation, montage, câblage, branchement de télérupteur et BP

Le montage du circuit électrique d'un télérupteur doit être alimenté en section 1,5mm² minimum protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A) comportant un maximum de 8 points d'utilisation.

Schéma de principe d'un tableau électrique

Norme électrique d'installation d'un circuit de télérupteur

En dehors du branchement du télérupteur bipolaire, le câblage de l'installation sera identique à celui d'un unipolaire :

Installation, câblage et branchement dun télérupteur
schema d'implantation du circuit électrique de l' interrupteur
Plan architectural
avec montage du circuit,
aide de câblage et guide des branchements !

Câblage du circuit d'un télérupteur unipolaire

Plan de câblage d'un télérupteur
Comment câbler un télérupteur ?
schema d'implantation du circuit électrique de l' interrupteur
Comment brancher
et câbler le montage
d'un télérupteur ?

Un bouton poussoir dispose de 2 bornes pour effectuer son raccordement :

1 borne reçoit la phase d'alimentation.

1 borne reçoit le retour (d'alimentation) au télérupteur, on l'appelle le retour des boutons poussoirs (retour BP)

1 borne reçoit la phase d'alimentation.

1 borne reçoit le retour (d'alimentation) au télérupteur, on l'appelle le retour des boutons poussoirs (retour BP)

1 borne reçoit la phase d'alimentation.

1 borne reçoit le retour (d'alimentation) au télérupteur, on l'appelle le retour des boutons poussoirs (retour BP)

brancher bouton poussoir

Brancher un bouton poussoir
