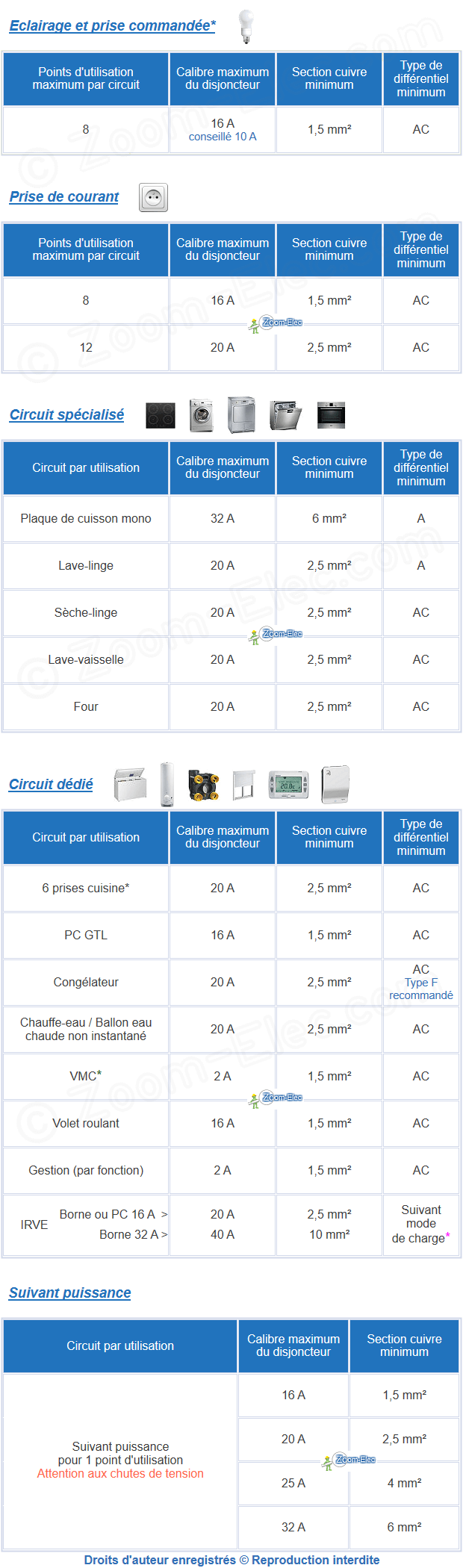

Les sections de fil ou câble sont données aux minima (application standard, hors chute de tension). Les calibres des protections sont donnés aux maxima.
Norme électrique NF C 15-100, Amendement 5
Depuis le 27 novembre 2015, tous les travaux d'installation
électrique sont soumis aux dispositions de l'amendement A5
de la norme électrique NF C 15-100.
Des travaux débutés à une date antérieure peuvent
dépendre d'un autre amendement (tel que le A4 de mai 2013)
sous réserve de document le justifiant avec
la date de dépôt de demande de permis de construire,
ou à défaut la date de déclaration préalable de construction,
ou à défaut la date de signature du marché,
ou à défaut la date d’accusé de réception de commande
antérieure au 27 novembre 2015.
Utiliser du matériel marqué CE voir NF (HAR pour fils et câbles recommandés)
Respecter la norme électrique NF C 15-100 et les notices d'installations
Vérifier la hors tension du ou des circuits électriques concernés
Avant toute intervention sur une installation électrique, éteindre les équipements sensibles et déclencher le disjoncteur général !
Premiers éléments du tableau électrique à définir
L'ETEL ou Espace Technique Electrique du Logement et la GTL ou Gaine Technique Logement
sont obligatoire selon l'origine des travaux que vous réalisez sur votre tableau électrique.
L'ETEL ou Espace Technique Electrique du Logement et la GTL ou Gaine Technique Logement
sont obligatoire selon l'origine des travaux que vous réalisez sur votre tableau électrique.
Nommé également : Coffret électrique, Tableau de répartition, TGBT (Tableau Général Basse Tension)
Dans ce cas, l'ETEL / GTL n'est pas obligatoire, mais elle est conseillée :
Dans ce cas, l'ETEL / GTL est obligatoire :
L'Espace Technique Electrique du Logement ou ETEL
est un volume du sol au plafond d'un minimum de 60 cm de large et 25 cm de profondeur.
Il peut être réduit à la largeur de la GTL avec une marge supplémentaire de 10 cm.
L'Espace Technique Electrique du Logement ou ETEL
est un volume du sol au plafond d'un minimum de 60 cm de large et 25 cm de profondeur.
Il peut être réduit à la largeur de la GTL avec une marge supplémentaire de 10 cm.
L'Espace Technique Electrique du Logement ou ETEL
est un volume du sol au plafond d'un minimum de 60 cm de large et 25 cm de profondeur.
Il peut être réduit à la largeur de la GTL avec une marge supplémentaire de 10 cm.
•
Il doit être facilement accessible et situé prioritairement au niveau d'accès du logement, son entrée, une circulation, un dégagement ou un local technique (interdit notamment dans salle de bain et salle d'eau, local poussiéreux, mouillé, humide, risquant l'incendie ou l'explosion et emplacement exigu et/ou difficile d'accès)
•
Il doit se situer à au moins 10 cm d'une installation gaz, 40 cm d'une source de chaleur (non isolée thermiquement)
et 60 cm d'un point d'eau (des portes et/ou cloisons séparatrices peuvent annuler ces paramètres).
•
Il est recommandé de laisser un passage libre d’au moins 70 cm en face de celui-ci pour faciliter les d'interventions.
•
Il doit être facilement accessible et situé prioritairement au niveau d'accès du logement,
son entrée, une circulation, un dégagement ou un local technique (interdit notamment dans salle de bain et salle d'eau, local poussiéreux, mouillé, humide, risquant l'incendie ou l'explosion et emplacement exigu et/ou difficile d'accès)
•
Il doit se situer à au moins 10 cm d'une installation gaz, 40 cm d'une source de chaleur
(non isolée thermiquement)et 60 cm d'un point d'eau (des portes et/ou cloisons séparatrices peuvent annuler ces paramètres).
•
Il est recommandé de laisser un passage libre d’au moins 70 cm en face de celui-ci
pour faciliter les d'interventions.
•
Il doit être facilement accessible et situé prioritairement au niveau d'accès du logement, son entrée,
une circulation, un dégagement ou un local technique (interdit notamment dans salle de bain et salle d'eau, local poussiéreux, mouillé, humide, risquant l'incendie ou l'explosion
et emplacement exigu et/ou difficile d'accès)
•
Il doit se situer à au moins 10 cm d'une installation gaz, 40 cm d'une source de chaleur (non isolée thermiquement)et 60 cm d'un point d'eau (des portes et/ou cloisons séparatrices peuvent annuler ces paramètres).
•
Il est recommandé de laisser un passage libre
d’au moins 70 cm en face de celui-ci pour faciliter
les d'interventions.
La Gaine Technique Logement ou GTL est l'ensemble des équipements se trouvant dans l'ETEL.
•
Elle est exclusivement réservée et dédiée à regrouper les arrivées et départs de l'installation électrique,
les équipements de protection et de distribution ainsi que ceux de communications (téléphone, réseaux, TV).
•
Elle n'a pas besoin d'être matérialisée sur toute la hauteur de l'ETEL lors de départs ou d'arrivées uniquement vers le haut ou vers le bas.
•
Elle est exclusivement réservée et dédiée à regrouper les arrivées et départs de l'installation électrique, les équipements de protection et de distribution ainsi que ceux de communications (téléphone, réseaux, TV).
•
Elle n'a pas besoin d'être matérialisée sur toute la hauteur de l'ETEL lors de départs
ou d'arrivées uniquement vers le haut ou vers le bas.
•
Elle est exclusivement réservée et dédiée à regrouper les arrivées et départs de l'installation électrique,
les équipements de protection et de distribution ainsi que ceux de communications (téléphone, réseaux, TV).
•
Elle n'a pas besoin d'être matérialisée sur toute
la hauteur de l'ETEL lors de départs ou d'arrivées uniquement vers le haut ou vers le bas.
L'amendement A4 de la norme ne comprend pas d'ETEL mais uniquement la GTL ou Gaine Technique Logement qui est un volume du sol au plafond d'un minimum de 60 cm de large et 20 cm de profondeur.
Lorsque la surface du logement est inférieur ou égal à 35M², les dimensions de la GTL peuvent être ramenées à
un minimum de 45 cm de large et 15 cm de profondeur.
Elle est exclusivement réservée et dédiée à regrouper les arrivées et départs de l'installation électrique, les équipements de protection et de distribution ainsi que ceux de communication (téléphone, réseaux, TV).
La GTL comprend :
•
La Goulotte GTL
•
Le panneau de contrôle
(disjoncteur de branchement et compteur électrique),
si placé dans le logement
•
Le tableau électrique principal
•
Le coffret de communication ou coffret VDI
(voix, données, images)
•
2 prises de courant 16A sur circuit dédié pour les équipements de communication (prises GTL)
de préférence dans le coffret VDI avec séparation interne
et alimentées avec double isolation (classe II)
•
Les équipements de gestion du bâtiment
•
...
•
La Goulotte GTL
•
Le panneau de contrôle
(disjoncteur de branchement et compteur électrique),
si placé dans le logement
•
Le tableau électrique principal
•
Le coffret de communication ou coffret VDI
(voix, données, images)
•
2 prises de courant 16A sur circuit dédié pour les équipements de communication (prises GTL)
de préférence dans le coffret VDI avec séparation interne
et alimentées avec double isolation (classe II)
•
Les équipements de gestion du bâtiment
•
...
•
La Goulotte GTL
•
Le panneau de contrôle
(disjoncteur de branchement et compteur électrique),
si placé dans le logement
•
Le tableau électrique principal
•
Le coffret de communication ou coffret VDI
(voix, données, images)
•
2 prises de courant 16A sur circuit dédié pour les équipements de communication (prises GTL)
de préférence dans le coffret VDI avec séparation interne
et alimentées avec double isolation (classe II)
•
Les équipements de gestion du bâtiment
•
...
Elle doit être située à l'intérieur du logement ou dans un local directement accesible depuis celui-ci.
norme accessibilité, le cas échéant : et être au même niveau d'accès que l'unité de vie
L'implantation des différents élements la constituant est libre, en respectant néanmoins une certaine hauteur des organes de manoeuvre des équipements de protection :
: entre 0,75 et 1,30 m) *Ramené à 0,50 m avec l'obligation d'une porte, au minimum de 0,50 à 0,90 m.
Il est à savoir que l'on peut placer des connexions (Wago, Domino, Sucre) dans la goulotte GTL ou dans le tableau électrique. Bien que ces équipements ne doivent être "surchargés", il est important que l'on ne puisse les ouvrir qu'à l'aide d'un outil.
Les cheminements des courants forts (installation électrique
> 50 V
) et faibles (réseaux de communication
< 50 V
) doivent être distincts, les croisements
(uniquement à 90°)
et boucles
doivent être évités.
En cas de présence du câble d'alimentation générale
(ERDF)
alimentant le compteur, celui-ci devra également utiliser un cheminement distinct comme par exemple : - Dans la goulotte GTL, un compartiment spécifique avec ouverture indépendante ou directement sous gaine - Hors goulotte GTL, dans une goulotte juxtaposée
En cas de présence du câble d'alimentation générale
(ERDF)
alimentant le compteur, celui-ci devra également utiliser un cheminement distinct comme par exemple : - Dans la goulotte GTL, un compartiment spécifique avec ouverture indépendante ou directement sous gaine - Hors goulotte GTL, dans une goulotte juxtaposée
En cas de présence du câble d'alimentation générale
(ERDF)
alimentant le compteur, celui-ci devra également utiliser un cheminement distinct comme par exemple : - Dans la goulotte GTL, un compartiment spécifique avec ouverture indépendante ou directement sous gaine - Hors goulotte GTL, dans une goulotte juxtaposée
Alimentation générale et mise à la terre
Triphasé ou Monophasé (abonnement Tri ou Mono) :
Si un abonnement triphasé n'est pas justifié, c'est l'occasion de le modifier et de faire des économies !
Nommé également : DB, Disjoncteur d'abonné, Disjoncteur principal, AGCP (Appareil Général de Commande et de Protection)
•
Nombre de pôles ou "P"
•
Sensibilté
du différentiel en mA = milliampères
•
Intensité réglée en rapport à l'abonnement choisi
•
Logo "S" pour sélectif :
déclenchement légèrement retardé en cas de fuite de courant détectée. Ce décalage de temps permet à la protection différentielle du circuit concerné par le défaut de déclencher avant le disjoncteur général, évitant ainsi la coupure totale de l'installation.
•
Nombre de pôles ou "P"
•
Sensibilté
du différentiel en mA = milliampères
•
Intensité réglée en rapport à l'abonnement choisi
•
Logo "S" pour sélectif :
déclenchement légèrement retardé en cas de fuite de courant détectée. Ce décalage de temps permet à la protection différentielle du circuit concerné par le défaut de déclencher avant le disjoncteur général, évitant ainsi la coupure totale de l'installation.
- évite des déclenchements intempestifs du disjoncteur
de branchement dû aux déséquilibres de phase.
- moins onéreux en abonnement et en matériels
de protections installés dans le tableau électrique.
Attention :
Hors des contraintes techniques ne laissant le choix
sur le mode d'alimentaion générale, il faut être sûr
que vous n'avez absolument pas besoin du triphasé,
pas de chaudière, de cumulus ou de cuisinière
nécessitant du triphasé (bien que dans certains cas,
ces appareils acceptent d'être alimentés en monophasé
après un couplage adapté) ou de machine avec moteur
triphasé, telle qu'une machine à bois ou autres.
Pour en savoir plus sur l'intervention
de cette modification d'abonnement,
contacter votre fournisseur d'électricité.
La prise de terre et la mise à la terre :
La prise de terre et la mise à la terre d'une installation électrique garantissent un cheminement de courant de défaut d'isolement qui, en étant détecté par la protection différentielle associée au circuit concerné, déclenche en mettant ce circuit hors tension.
Il est recommandé d'installer un parafoudre sur le réseau de communication lors de la mise en place d'un parafoudre sur l'installation électrique.
Dispositif de coupure d'urgence :
La norme électrique NF C 15-100 prévoit l'obligation d'une mise hors tension de l'installation électrique d'un seul geste par un dispositif directement accessible depuis l'intérieur du logement**
(local attenant ayant un accès direct depuis l'habitat compris).
Cette coupure d'urgence est généralement réalisée par le disjoncteur de branchement :
(**norme accessibilité
, le cas échéant
: et être au même niveau d'accès que l'unité de vie)
Le disjoncteur de branchement est-il directement accessible depuis l'intérieur du logement** ?
Dans ce cas, votre disjoncteur de branchement fait office de coupure d'urgence
Sur le même principe, il est conseillé de prévoir également l'implantation d'une coupure d'urgence propre à tout locaux d'habitation indépendant (même temporaire) contenant des pièces principales.
Sur le même principe, l'amendement A5 de la norme électrique prévoit également l'implantation d'une coupure d'urgence propre à tout locaux d'habitation indépendant (même temporaire) contenant des pièces principales.
Les protections différentielles :
Les protections différentielles détectent les fuites de courant de l'installation électrique. La norme donne l'obligation d'une détection avec déclenchement automatique à 30mA sur les circuits d'installations électriques domestiques
*
également appelé dispositif différentiel ou DDR, Dispositif Différentiel Résiduel
*
•
Hors parafoudre et circuit alimenté par transformateur de séparation
•
Choix d'implantation, en amont et/ou en aval, de dispositif(s) différentiel(s) 30mA sur le circuit d'alimentation de tableau divisionnaire ou secondaire
•
Dans le cas d'élément chauffant conservé en rénovation totale (hors salle de bain) et si le câble est pourvu d'une armature métallique raccordée à la terre, il est admis de protégé celui-ci par un dispositif différentiel 500mA.
•
Hors parafoudre et circuit alimenté par transformateur de séparation
•
Choix d'implantation, en amont et/ou en aval, de dispositif(s) différentiel(s) 30mA sur le circuit d'alimentation de tableau divisionnaire ou secondaire
•
Dans le cas d'élément chauffant conservé en rénovation totale (hors salle de bain) et si le câble est pourvu d'une armature métallique raccordée à la terre, il est admis de protégé celui-ci par un dispositif différentiel 500mA.
•
Hors parafoudre et circuit alimenté par transformateur de séparation
•
Choix d'implantation, en amont et/ou en aval, de dispositif(s) différentiel(s) 30mA sur le circuit d'alimentation de tableau divisionnaire ou secondaire
•
Dans le cas d'élément chauffant conservé en rénovation totale (hors salle de bain) et si le câble est pourvu d'une armature métallique raccordée à la terre, il est admis de protégé celui-ci par un dispositif différentiel 500mA.
Dans ce cas, vous devez installer une coupure d'urgence à l'intérieur de votre logement :
Elle peut être réalisée, par exemple, avec un interrupteur sectionneur bipolaire de calibre au moins égal au réglage maximum du disjoncteur de branchement et être placé dans le tableau électrique si son emplacement est directement accesible depuis l'intérieur du logement.
Coupure d'urgence
Interrupteur sectionneur bipolaire modulaire
Les dispositifs différentiels à réarmement automatique sont interdits pour l’habitat.
Suivant la nécessité, la protection différentielle peut être :
•
commune à plusieurs circuits,
•
dédiée à un circuit défini

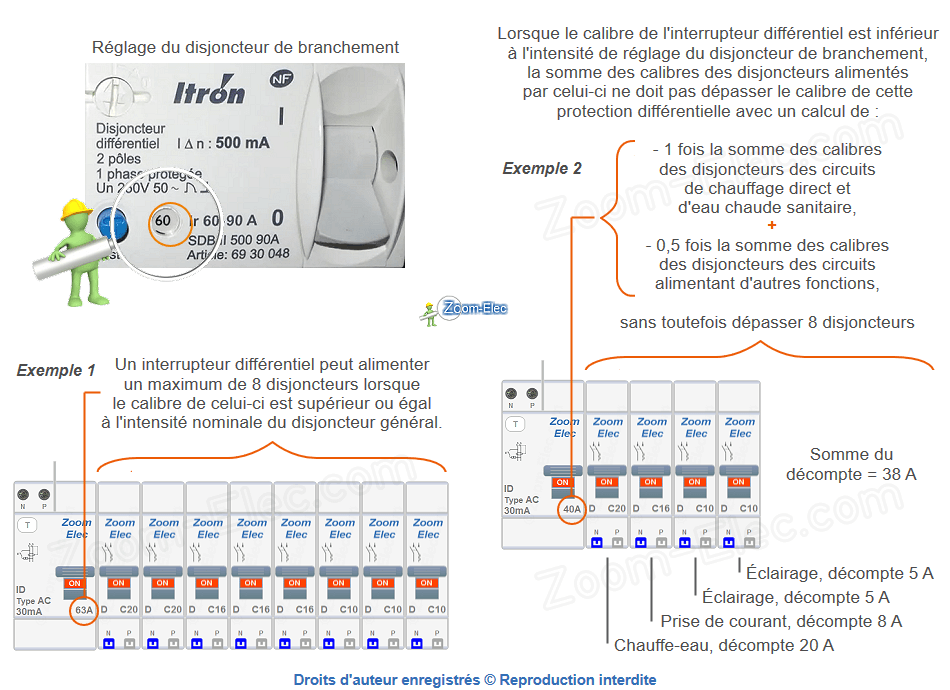

Un interrupteur différentiel, inter diff ou ID détecte seulement les fuites de courant et nécessite une protection complémentaire du circuit contre les surintensités contrairement à un disjoncteur différentiel qui rempli les deux fonctions.
Lors de l'utilisation d'un interrupteur différentiel commun à plusieurs circuits, l'ensemble de ces circuits ne sera plus alimenté lors de son déclechement. C'est pourquoi un disjoncteur différentiel dédié à un circuit sensible trouve son utilité.
Il est impératif de vérifier la puissance simultanée de fonctionnement des équipements alimentés depuis chaque interrupteur différentiel. Le calibre indiqué sur un ID est égal à son pouvoir de coupure (interrupteur) et son intensité supportée. Un interrupteur différentiel ne déclenchera pas en cas de surintensité (contrairement à un disjoncteur différentiel) et subira par conséquent un échauffement
(en prenant également en compte que le réglage du calibre du disjoncteur de branchement peut être modifié sans une éventuelle prise en compte des conséquences).
Les dispositifs différentiels possèdent un bouton "test" à manoeuvrer mensuellement pour contrôler leurs bon fonctionnement.
L'amendement A5 de la norme électrique prévoit :
•
Une continuité de service par une répartition sous au moins 2 dispositifs différentiels par installation électrique, des circuits de prises de courant et d'éclairages.
•
Un maximum de 8 circuits électriques (disjoncteurs) par dispositif différentiel.
•
Un type de protection différentiel en fonction du circuit électrique alimenté :
•
Un choix du calibre du dispositif différentiel :
•
Une continuité de service par une répartition sous au moins 2 dispositifs différentiels par installation électrique, des circuits de prises de courant et d'éclairages.
•
Un maximum de 8 circuits électriques (disjoncteurs) par dispositif différentiel.
•
Un type de protection différentiel en fonction du circuit électrique alimenté :
•
Un choix du calibre du dispositif différentiel :
•
Une continuité de service par une répartition sous au moins 2 dispositifs différentiels par installation électrique, des circuits de prises de courant et d'éclairages.
•
Un maximum de 8 circuits électriques (disjoncteurs) par dispositif différentiel.
•
Un type de protection différentiel en fonction du circuit électrique alimenté :
•
Un choix du calibre du dispositif différentiel :
- de type A (ou F, ou B) en amont des protections du lave-linge, de la plaque électrique ou cuisiniére et de l'IRVE Un Type B peut-être nécessaire en lieu et place du Type A pour certaines applications alimentées à travers un redresseur triphasé. - de type AC (ou A, ou F, ou B) pour les autres circuits.
- de type A (ou F, ou B) en amont des protections du lave-linge, de la plaque électrique ou cuisiniére et de l'IRVE Un Type B peut-être nécessaire en lieu et place du Type A pour certaines applications alimentées à travers un redresseur triphasé. - de type AC (ou A, ou F, ou B) pour les autres circuits.
- de type A (ou F, ou B) en amont des protections du lave-linge, de la plaque électrique ou cuisiniére et de l'IRVE Un Type B peut-être nécessaire en lieu et place du Type A pour certaines applications alimentées à travers un redresseur triphasé. - de type AC (ou A, ou F, ou B) pour les autres circuits.
Détection des défauts à composante alternative et continue
Infrastructure de Recharge des Véhicules Électriques
Détection des défauts à composante alternative
- soit par rapport à l'amont :
intensité nominale (In) du dispositif différentiel > ou = à l'intensité nominale du disjoncteur de branchement,
- soit par rapport à l'aval :
intensité nominale du dispositif différentiel > ou = à 1 fois la somme des intensités nominales des circuits d'alimentation de chauffage direct, d'eau chaude sanitaire et d'IRVE, + 0,5 fois la somme des intensités nominales des disjoncteurs d'alimentation d'autres fonctions.
- soit par rapport à l'amont :
intensité nominale (In) du dispositif différentiel > ou = à l'intensité nominale du disjoncteur de branchement,
- soit par rapport à l'aval :
intensité nominale du dispositif différentiel > ou = à 1 fois la somme des intensités nominales des circuits d'alimentation de chauffage direct, d'eau chaude sanitaire et d'IRVE, + 0,5 fois la somme des intensités nominales des disjoncteurs d'alimentation d'autres fonctions.
- soit par rapport à l'amont :
intensité nominale (In) du dispositif différentiel > ou = à l'intensité nominale du disjoncteur de branchement,
- soit par rapport à l'aval :
intensité nominale du dispositif différentiel > ou = à 1 fois la somme des intensités nominales des circuits d'alimentation de chauffage direct, d'eau chaude sanitaire et d'IRVE, + 0,5 fois la somme des intensités nominales des disjoncteurs d'alimentation d'autres fonctions.
Conseil : - Il est plus judicieux de choisir un calibre de protection différentielle supérieur (généralement 63 A) au réglage du disjoncteur de branchement en prévision d'une augmentation de puissance de ce dernier et afin de ne plus prendre en compte le cumul des intensités des disjoncteurs raccordés en aval (limité dans tous les cas à 8). - Dans le cas d'un calibre de protection différentielle inférieur à celui du disjoncteur de branchement, il est préférable d'utiliser des disjoncteurs de calibre non élevés (2, 10 ou 16 A) raccordés en aval, afin d'atteindre les 8 maximum. - Il est également possible d'utiliser des solutions mixtes au sein du tableau électrique afin de minimiser sa taille et le coût global.
Conseil : - Il est plus judicieux de choisir un calibre de protection différentielle supérieur (généralement 63 A) au réglage du disjoncteur de branchement en prévision d'une augmentation de puissance de ce dernier et afin de ne plus prendre en compte le cumul des intensités des disjoncteurs raccordés en aval (limité dans tous les cas à 8). - Dans le cas d'un calibre de protection différentielle inférieur à celui du disjoncteur de branchement, il est préférable d'utiliser des disjoncteurs de calibre non élevés (2, 10 ou 16 A) raccordés en aval, afin d'atteindre les 8 maximum. - Il est également possible d'utiliser des solutions mixtes au sein du tableau électrique afin de minimiser sa taille et le coût global.
Conseil : - Il est plus judicieux de choisir un calibre de protection différentielle supérieur (généralement 63 A) au réglage du disjoncteur de branchement en prévision d'une augmentation de puissance de ce dernier et afin de ne plus prendre en compte le cumul des intensités des disjoncteurs raccordés en aval (limité dans tous les cas à 8). - Dans le cas d'un calibre de protection différentielle inférieur à celui du disjoncteur de branchement, il est préférable d'utiliser des disjoncteurs de calibre non élevés (2, 10 ou 16 A) raccordés en aval, afin d'atteindre les 8 maximum. - Il est également possible d'utiliser des solutions mixtes au sein du tableau électrique afin de minimiser sa taille et le coût global.
La norme électrique prévoit un type de dispositif différentiel en fonction du circuit électrique alimenté :
• de type A en amont des protections du lave-linge, de la plaque électrique ou cuisiniére
Lorsque le même interrupteur différentiel de 40A type A protège la plaque de cuisson ou cuisinière et le lave-linge, il peut également alimenter un maximum de 1 ou 2 circuits supplémentaires non spécialisés, éclairage et/ou prise de courant.
Il est conseillé (suite à des contrôles de l'organisme Consuel) de limiter à 10A ou 16A le calibre des protections supplémentaires dans ce cas de figure.
Lorsque cet interrupteur différentiel est utilisé pour l'alimentation de 1 ou 2 autres circuits spécialisés supplémentaires, il devra être remplacé par un de calibre 63A.
• Lorsque la puissance cumulée des chauffages électriques et du ballon d'eau chaude ou chauffe-eau est supérieure ou égale à 8000 W, un des interrupteurs différentiels de calibre 40A sera remplacé par un de calibre 63A sans pour autant dépasser 12 kW.
•
Lorsque la gestion des chauffages est effectuée par fil pilote, la norme électrique NF C 15-100 oblige à regrouper la totalité de leurs circuits (ainsi que leur fil pilote) par zone de pilotage depuis la même protection différentielle.
•
Lors d'utilisations de planchers rayonnants électriques, chaque dispositif différentiel devrat alimenter une puissance maximum d'éléments de 7500 W en 230 V et 13 kW en 400 V.
•
Les circuits d'alimentation des équipements et/ou installations non fixées au bâtiment situées à l'extérieur doivent être protégés par dispositif différentiel séparé des circuits intérieurs.
•
La norme recommande de protéger par dispositifs différentiels dédiés :
•
Lorsque la gestion des chauffages est effectuée par fil pilote, la norme électrique NF C 15-100 oblige à regrouper la totalité de leurs circuits (ainsi que leur fil pilote) par zone de pilotage depuis la même protection différentielle.
•
Lors d'utilisations de planchers rayonnants électriques, chaque dispositif différentiel devrat alimenter une puissance maximum d'éléments de 7500 W en 230 V et 13 kW en 400 V.
•
Les circuits d'alimentation des équipements et/ou installations non fixées au bâtiment situées à l'extérieur doivent être protégés par dispositif différentiel séparé des circuits intérieurs.
•
La norme recommande de protéger par dispositifs différentiels dédiés :
•
Lorsque la gestion des chauffages est effectuée par fil pilote, la norme électrique NF C 15-100 oblige à regrouper la totalité de leurs circuits (ainsi que leur fil pilote) par zone de pilotage depuis la même protection différentielle.
•
Lors d'utilisations de planchers rayonnants électriques, chaque dispositif différentiel devrat alimenter une puissance maximum d'éléments de 7500 W en 230 V et 13 kW en 400 V.
•
Les circuits d'alimentation des équipements et/ou installations non fixées au bâtiment situées à l'extérieur doivent être protégés par dispositif différentiel séparé des circuits intérieurs.
•
La norme recommande de protéger par dispositifs différentiels dédiés :
de façon à ne pas subir de coupure de courant intempestive en cas de défaut détecté.
Détection des défauts à composante alternative et continue comportant une immunisation renforcée aux déclenchements intempestifs
L'alimentation des protections différentielles doit être effectuée :
•
Directement par peigne vertical alimenté par des conducteurs de section minimum se rapportant au réglage maximum du disjoncteur de branchement :
•
Individuellement depuis un bornier de répartition du tableau électrique par des conducteurs de section minimum de 10mm²
(nous la conseillons en 16mm² pour le câblage de protection différentielle de calibre 63A)
•
Depuis les bornes d'un peigne verticale :
•
Directement par peigne vertical alimenté par des conducteurs de section minimum se rapportant au réglage maximum du disjoncteur de branchement :
•
Individuellement depuis un bornier de répartition du tableau électrique par des conducteurs de section minimum de 10mm²
(nous la conseillons en 16mm² pour le câblage de protection différentielle de calibre 63A)
•
Depuis les bornes d'un peigne verticale :
•
Directement par peigne vertical alimenté par des conducteurs de section minimum se rapportant au réglage maximum du disjoncteur de branchement :
•
Individuellement depuis un bornier de répartition du tableau électrique par des conducteurs de section minimum de 10mm²
(nous la conseillons en 16mm² pour le câblage de protection différentielle de calibre 63A)
•
Depuis les bornes d'un peigne verticale :
•
10mm² pour une intensité maximale de 45A
•
16mm² pour une intensité maximale de 60A
•
25mm² pour une intensité maximale de 90A
•
pour plusieurs dispositifs différentiels : par des conducteurs de section équivalente à l'alimentation du peigne vertical.
•
d'un seul dispositif différentiel : par des conducteurs de section minimum de 10mm²
(nous la conseillons en 16mm² pour le câblage de dispositif différentiel de calibre 63A)
•
pour plusieurs dispositifs différentiels : par des conducteurs de section équivalente à l'alimentation du peigne vertical.
•
d'un seul dispositif différentiel : par des conducteurs de section minimum de 10mm²
(nous la conseillons en 16mm² pour le câblage de dispositif différentiel de calibre 63A)
•
pour plusieurs dispositifs différentiels : par des conducteurs de section équivalente à l'alimentation du peigne vertical.
•
d'un seul dispositif différentiel : par des conducteurs de section minimum de 10mm²
(nous la conseillons en 16mm² pour le câblage de dispositif différentiel de calibre 63A)
L'alimentation des disjoncteurs divisionnaires depuis un dispositif différentiel doit être effectuée par des peignes de raccordement horizontaux avec repérage de la phase et du neutre ou directement embrochable. L'alimentation de ces peignes depuis une sortie basse d'un dispositif différentiel doit être réalisée en section minimum de 10mm² (nous la conseillons en 16mm² pour le câblage de dispositif différentiel de calibre 63A).
L'alimentation des disjoncteurs divisionnaires depuis un dispositif différentiel doit être effectuée par des peignes de raccordement horizontaux avec repérage de la phase et du neutre ou directement embrochable. L'alimentation de ces peignes depuis une sortie basse d'un dispositif différentiel doit être réalisée en section minimum de 10mm² (nous la conseillons en 16mm² pour le câblage de dispositif différentiel de calibre 63A).
L'alimentation des disjoncteurs divisionnaires depuis un dispositif différentiel doit être effectuée par des peignes de raccordement horizontaux avec repérage de la phase et du neutre ou directement embrochable. L'alimentation de ces peignes depuis une sortie basse d'un dispositif différentiel doit être réalisée en section minimum de 10mm² (nous la conseillons en 16mm² pour le câblage de dispositif différentiel de calibre 63A).
Les disjoncteurs :
Un disjoncteur est un dispositif automatique de coupure en cas de surintensité (court-circuit ou surcharge) d'un circuit de l'installation électrique
(un circuit électrique étant la somme du disjoncteur, des conducteurs et connexions).
La quantité de disjoncteurs à installer est lié au nombre de fonction différente de l'installation électrique et est au moins égale au nombre de départs de circuits de l'équipement minimum demandés par la norme électrique.
Le choix de l'intensité de déclenchement ou du calibre de chaque protection est lié à la section employée pour l'alimentation du circuit concerné en fonction de la puissance pouvant être consommé. Le tableau suivant reprend des extraits de la page norme électrique NF C 15-100 ainsi que de la page choix de section de câbles et fils électrique concernant les cas généraux de l'habitat (consultez également ces 2 pages dans le cas de chauffage électrique) :
La quantité de disjoncteurs à installer est lié au nombre de fonction différente de l'installation électrique et est au moins égale au nombre de départs de circuits de l'équipement minimum demandés par la norme électrique.
Le choix de l'intensité de déclenchement ou du calibre de chaque protection est lié à la section employée pour l'alimentation du circuit concerné en fonction de la puissance pouvant être consommé. Le tableau suivant reprend des extraits de la page norme électrique NF C 15-100 ainsi que de la page choix de section de câbles et fils électriques concernant les cas généraux de l'habitat (consultez également ces 2 pages dans le cas de chauffage électrique) :
Exemples de circuits électriques domestique, calibre de protection et section des conducteurs
ATTENTION aux chutes de tensions liées aux longueurs des circuits ! Tableau de choix de section selon la puissance et longueur :
De façon à obtenir un bon serrage des conducteurs sur une borne, il ne faut jamais raccorder plus de 2 fils ayant une section égale.
L'utilisation de connecteur rapide (wago) ou barrette de connexion (domino) à l'intérieur d'un tableau électrique pour regrouper un départ de circuit ou autres est souvent utile !
Schémas intéractifs, plans de câblages et branchements de circuits :
Protections à prévoir dans le tableau électrique :
La norme demandant de séparer les différentes fonctions de circuits électriques en prenant en compte tous les équipements obligatoires liés aux caractéristiques de l'installation électrique du logement,
Sans oublier :
•
Alimentation de tableau secondaire ou divisionnaire : - Garage, cave, dépendance...
L'alimentation du ballon d'eau chaude ou chauffe-eau sous heures creuses avec modes jour-nuit comprendra sa protection, celle du contact du compteur et du contacteur en 2A ainsi que le contacteur HC.
Certains équipements avec une partie modulaire : interrupteur crépusculaire, télécommande...
Et également : horloge, délesteur, gestionnaire...
Utilisation du fil pilote des chauffages électriques :
Lors de l'utilisation de fil pilote dans la gestion du chauffage, il y a lieu de pourvoir interrompre facilement ce courant "supplémentaire" et surtout de ne pas l'oublier de le faire en cas d'intervention !
La norme électrique donne l'obligation de sectionnement du fil pilote avec plusieurs possibilités :
•
individuel, par une coupure auxiliaire associé au disjoncteur du circuit chauffage concerné,
•
général, par une coupure auxiliaire associé à un interrupteur sectionneur de l'ensemble des chauffages,
•
indépendant, par le disjoncteur dédié à la gestion de l'énergie avec, dans ce cas, l'obligation d'affichage d'une étiquette dans chaque boitier d'alimentation de chauffage concerné et au niveau du tableau électrique mentionnant "Attention fil pilote à sectionner"
•
individuel, par une coupure auxiliaire associé au disjoncteur du circuit chauffage concerné,
•
général, par une coupure auxiliaire associé à un interrupteur sectionneur de l'ensemble des chauffages,
•
indépendant, par le disjoncteur dédié à la gestion de l'énergie avec, dans ce cas, l'obligation d'affichage d'une étiquette dans chaque boitier d'alimentation de chauffage concerné et au niveau du tableau électrique mentionnant "Attention fil pilote à sectionner"
•
individuel, par une coupure auxiliaire associé au disjoncteur du circuit chauffage concerné,
•
général, par une coupure auxiliaire associé à un interrupteur sectionneur de l'ensemble des chauffages,
•
indépendant, par le disjoncteur dédié à la gestion de l'énergie avec, dans ce cas, l'obligation d'affichage d'une étiquette dans chaque boitier d'alimentation de chauffage concerné et au niveau du tableau électrique mentionnant "Attention fil pilote à sectionner"
Rappel : La totalité des circuits de chauffage électrique par fil pilote (ainsi que leur fil pilote) doivent être alimentés, par zone de pilotage, depuis la même protection différentielle
La prise en compte de la RT 2012
* comprendra un compteur d'énergie
*dépôt de permis de construire effectué à partir du 1er janvier 2013
Obligation de mesure ou d’estimation des consommations par type d’énergie**
La prise en compte de la RT 2012
* comprendra un compteur d'énergie
*(*dépôt de permis de construire effectué à partir du 1er janvier 2013)
Obligation de mesure ou d’estimation des consommations par type d’énergie**
•
Chauffage
•
Refroidissement
•
Production d’eau chaude sanitaire
•
Réseau prises électriques
•
Autres
**Affichage au minimum mensuel directement dans l’habitat
(norme accessibilité, le cas échéant : entre 0,90 et 1,30 m)
Tableau électrique :
Tous les éléments étant listés et avant de se procurer le tableau électrique, il faudra calculer la place occupée par les différents équipements qu'il va recevoir en sachant que l'on parle de sa capacité en nombre de modules (largeur d'un disjoncteur standard soit 18 mm ou selon le fabricant en demi-module appelé "pas" soit 9 mm).
La norme prévoit 20% de réserve disponible arrondie au module supérieur dans un tableau électrique. Cette réserve est calculée à partir
de l'intégralité
des dispositifs qui le composent.
Un logement d'immeuble collectif peut bénéficier d'un minimum de réserve de 6 modules.
Tous les éléments étant listés et avant de se procurer le tableau électrique, il faudra calculer la place occupée par les différents équipements qu'il va recevoir en sachant que l'on parle de sa capacité en nombre de modules (largeur d'un disjoncteur standard soit 18 mm ou selon le fabricant en demi-module appelé "pas" soit 9 mm).
La norme prévoit 20% de réserve disponible arrondie au module supérieur dans un tableau électrique. Cette réserve est calculée à partir
de l'intégralité
des dispositifs qui le composent.
Un logement d'immeuble collectif peut bénéficier d'un minimum de réserve de 6 modules.
Tous les éléments étant listés et avant de se procurer le tableau électrique, il faudra calculer la place occupée par les différents équipements qu'il va recevoir en sachant que l'on parle de sa capacité en nombre de modules (largeur d'un disjoncteur standard soit 18 mm ou selon le fabricant en demi-module appelé "pas" soit 9 mm).
La norme prévoit 20% de réserve disponible arrondie au module supérieur dans un tableau électrique. Cette réserve est calculée à partir
de l'intégralité
des dispositifs qui le composent.
Un logement d'immeuble collectif peut bénéficier d'un minimum de réserve de 6 modules.
2 interrupteurs différentiels de 2 modules + 14 disjoncteurs de 1 module + 1 contacteur jour-nuit de 1 module = 19 modules + 20% de réserve arrondie à 4 modules
Il faudra donc prévoir un tableau minimum de 23 modules. Dans la pratique, un tableau de 2 rangées de 13 modules ou un tableau de 1 rangée de 24 modules.
2 interrupteurs différentiels de 2 modules + 14 disjoncteurs de 1 module + 1 contacteur jour-nuit de 1 module = 19 modules + 20% de réserve arrondie à 4 modules
Il faudra donc prévoir un tableau minimum de 23 modules. Dans la pratique, un tableau de 2 rangées de 13 modules ou un tableau de 1 rangée de 24 modules.
2 interrupteurs différentiels de 2 modules + 14 disjoncteurs de 1 module + 1 contacteur jour-nuit de 1 module = 19 modules + 20% de réserve arrondie à 4 modules
Il faudra donc prévoir un tableau minimum de 23 modules. Dans la pratique, un tableau de 2 rangées de 13 modules ou un tableau de 1 rangée de 24 modules.
Nous vous conseillons de le prévoir plus grand pour anticiper les imprévus et les équipements qui pourront être ajoutés car il est parfois délicat d'installer un autre petit tableau dans la GTL.
On peut donc maintenant l'ajouter sur la liste sans oublier :
Un schéma unifilaire du tableau électrique est exigé par la norme NF C 15-100 (art. 10.1.5.2) pour toutes créations, modifications ou rénovations d'installation électrique et a lieu d'être actualisé à chaque intervention.
Ce schéma vous est demandé lors d'un contrôle ou d'une demande de visa du document cerfa par l'organisme Consuel.
Ce schéma du tableau électrique représente la répartition des différents circuits tout en comportant un nombre de paramètres obligatoires :
•
Puissance prévisionnelle
•
Nature et Type des dispositifs de protection et de commande
•
Réglage et Sensibilité de ces dispositifs
•
Nombre et Section des conducteurs des circuits
•
Applications et Locaux desservis
•
Nature des canalisations des circuits extérieurs
En cliquant sur les boutons de partages pour les activer, vous acceptez l'utilisation de cookies liés, merci !
