Câblage et branchement d'un
télérupteur unipolaire et boutons poussoirs

Câblage et branchement
d'un télérupteur unipolaire
et boutons poussoirs

Norme électrique NF C 15-100
Installation electrique
Installation electrique
Installation electrique

Câblage et branchement d'un télérupteur et boutons poussoirs
Installation d'un circuit électrique de télérupteur avec plan architectural
Câbler et brancher un télérupteur alimenté par boîte de dérivation
Comment brancher un télérupteur unipolaire
Raccordement, branchement de télérupteur unipolaire
Raccordement, branchement de bouton poussoir (BP)
Changer de bouton poussoir !
Norme électrique d'installation d'un circuit de télérupteur

Câblage et branchement d'un télérupteur et boutons poussoirs

Installation d'un circuit électrique de télérupteur avec plan architectural
Câbler et brancher un télérupteur alimenté par boîte de dérivation
Comment brancher un télérupteur unipolaire

Raccordement, branchement de télérupteur unipolaire
Raccordement, branchement de bouton poussoir (BP)

Changer de bouton poussoir !
Norme électrique d'installation d'un circuit de télérupteur

Poser un télérupteur
Monter un télérupteur
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Zoom-Elec sur le télérupteur
- Respecter la norme électrique
NF C 15-100
et les notices d'installations
Norme électrique NF C 15-100 et notices d'installations
Mise en garde : couper le disjoncteur général et vérifier la hors tension
Utilisation d'un télérupteur
- Utiliser du matériel marqué CE voir NF
(HAR pour fil et câble recommandé).
Avant toute intervention sur
une installation électrique :
Mise en garde : couper le disjoncteur général et vérifier la hors tension
Comment brancher un télérupteur ?
Norme électrique NF C 15-100 et notices d'installations
Mise en garde : couper le disjoncteur général et vérifier la hors tension
- Éteindre ou débrancher
les équipements sensibles,
- Déclencher le disjoncteur général
- Vérifier la hors tension
du ou des circuits
électriques concernés.

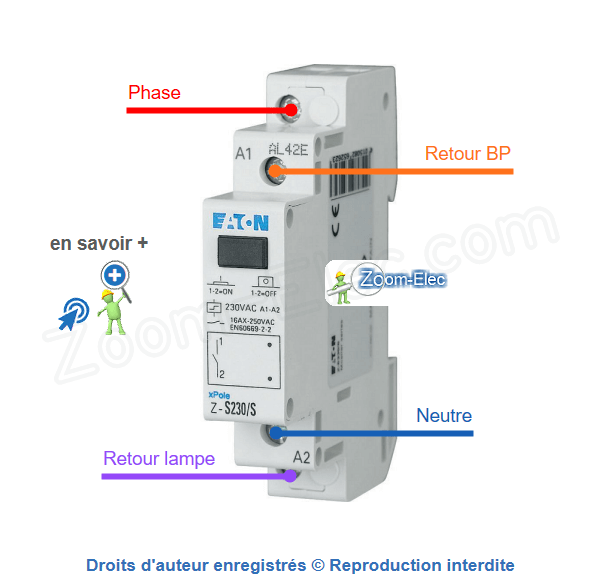

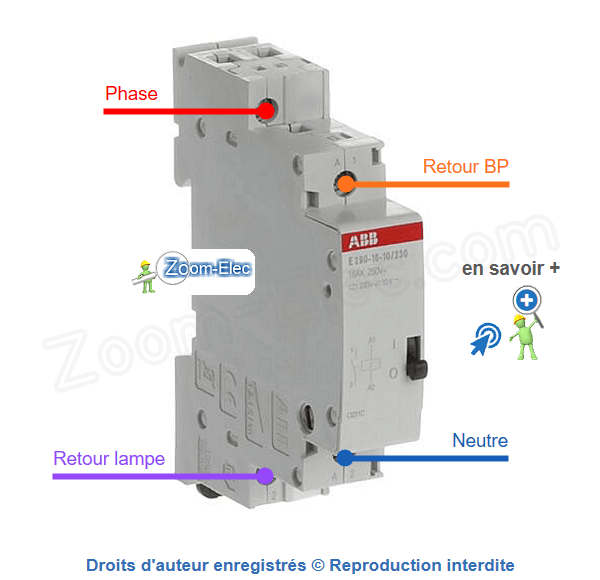

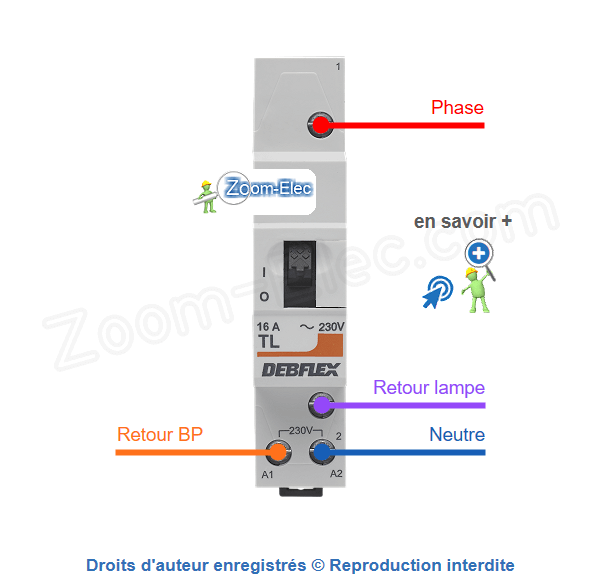

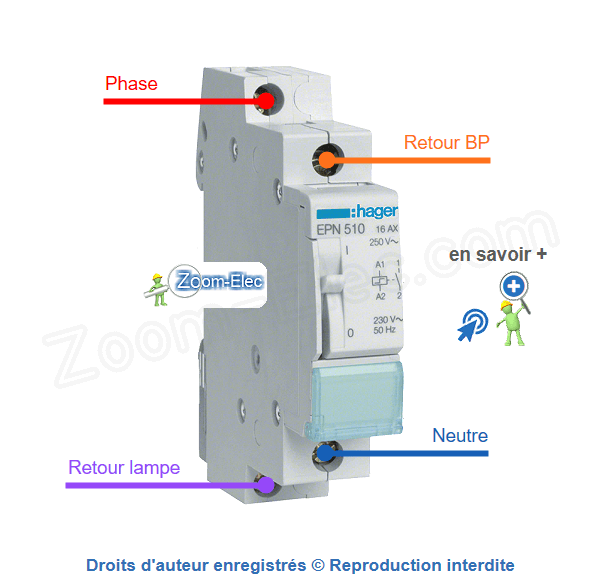

Branchement d'un télérupteur :
• Bobine = retour BP en A1 - neutre en A2
• Contact = phase borne 1 - lampe borne 2
Comment brancher un télérupteur ?
Comment brancher un bouton poussoir ?
Mise en garde : couper le disjoncteur général et vérifier la hors tension

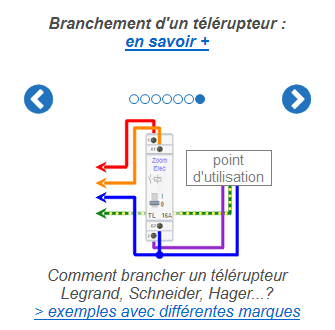

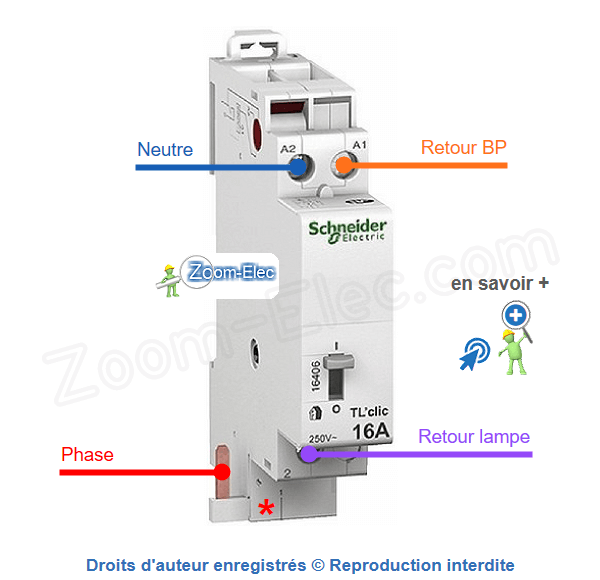

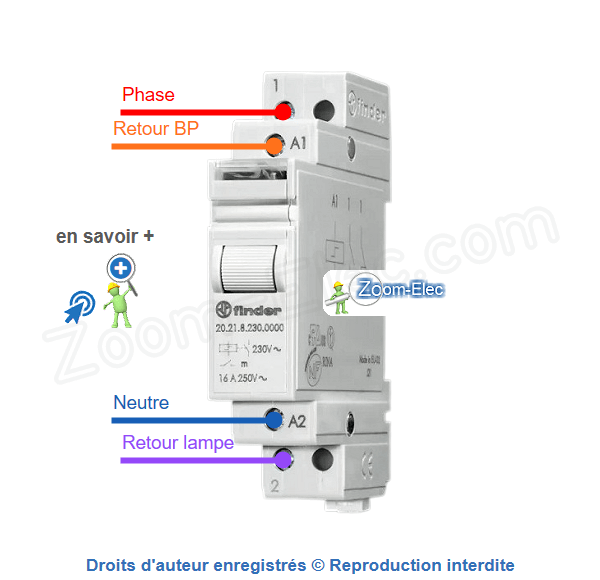

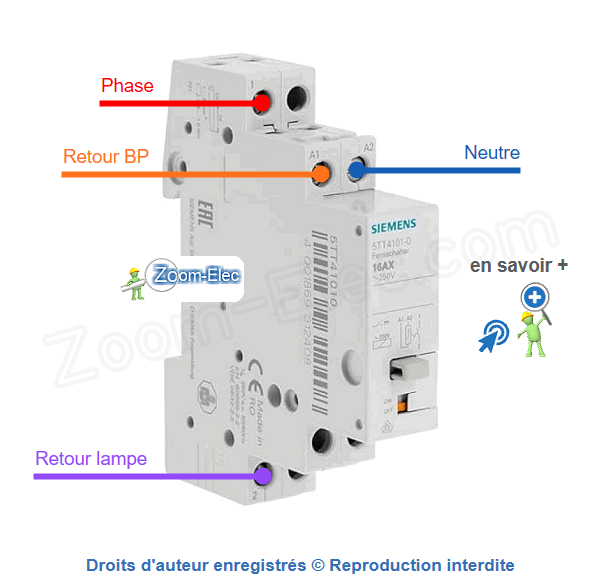

Comment brancher un télérupteur
Legrand, Schneider, Hager...?
Voir les exemples avec différentes marques

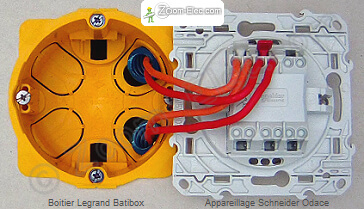

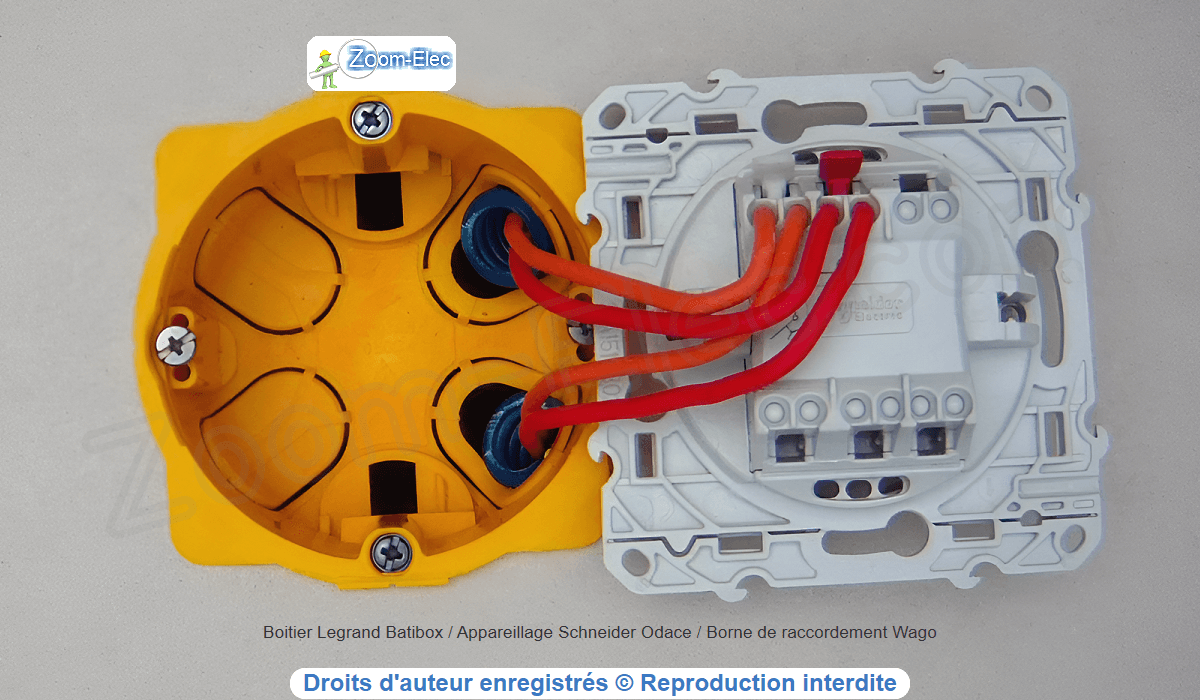

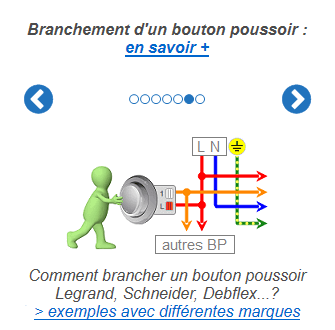

Branchement d'un bouton poussoir :
• Phase = borne
rouge, L ou P
• Retour = borne 1
Comment brancher un bouton poussoir ?
Schéma électrique et plan de câblage d'un circuit de télérupteur
Comment brancher un télérupteur ?
Comment brancher un bouton poussoir
Legrand, Schneider, Debflex...?
Voir les exemples avec différentes marques
Comment fonctionne un télérupteur ?
Comment câbler son circuit ?
plusieurs montages possibles !
Schéma électrique et plan de câblage d'un circuit de telerupteur
Section et point d'utilisation d'un circuit électrique d'éclairage
Comment brancher un bouton poussoir ?
Voir le schéma électrique du télérupteur
(interactif avec phase virtuelle)

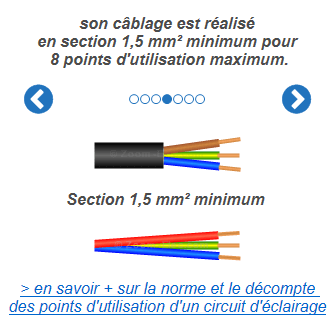

son câblage est réalisé
en section 1,5 mm² minimum pour
8 points d'utilisation maximum.
Section et point d'utilisation d'un circuit électrique d'éclairage
Protection d'un circuit électrique d'éclairage
Schéma électrique et plan de câblage d'un circuit de télérupteur
Section 1,5 mm² minimum

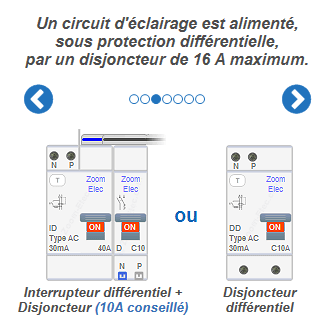

Un circuit d'éclairage est alimenté,
sous protection différentielle,
par un disjoncteur de 16A maximum.
Protection d'un circuit électrique d'éclairage
Hauteur de pose d'un bouton poussoir
Section et point d'utilisation d'un circuit électrique d'éclairage
Interrupteur différentiel +
Disjoncteur
(10A conseillé)
Disjoncteur
différentiel

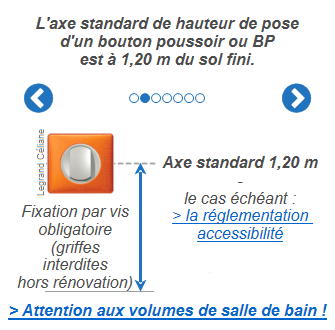

L'axe standard de hauteur de pose
d'un bouton poussoir ou BP
est à 1,20 m du sol fini.
Hauteur de pose d'un bouton poussoir
Utilisation d'un télérupteur
Protection d'un circuit électrique d'éclairage
Axe standard 1,20 m
Fixation par vis obligatoire
(griffes interdites
hors rénovation)
-
Voir la réglementation accessibilité

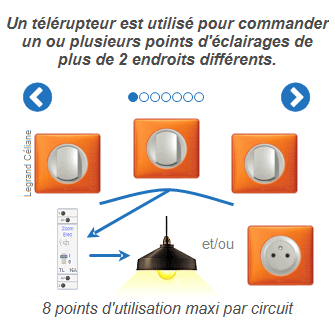

Un télérupteur est utilisé pour commander un ou plusieurs points d'éclairages de
plus de 2 endroits différents.
Utilisation d'un télérupteur
Norme électrique NF C 15-100 et notices d'installations
Hauteur de pose d'un bouton poussoir
8 points d'utilisation maxi par circuit
Les sections de fil ou câble sont données aux minima (application standard, hors chute de tension).
Les calibres des protections sont donnés aux maxima.


Câblage et branchement d'un télérupteur et boutons poussoirs

Câblage et branchement d'un télérupteur et boutons poussoirs

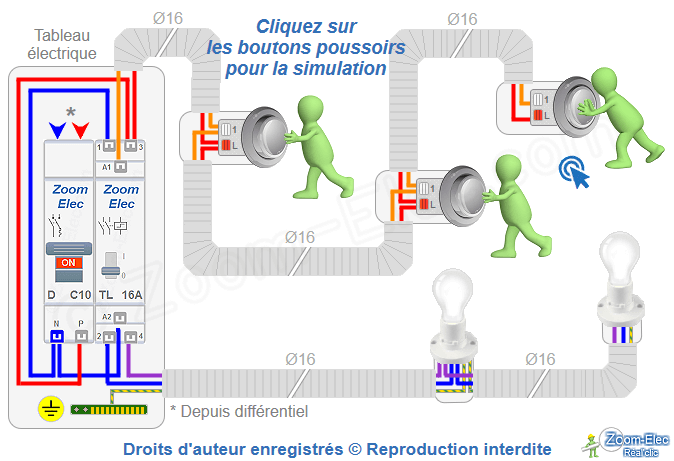

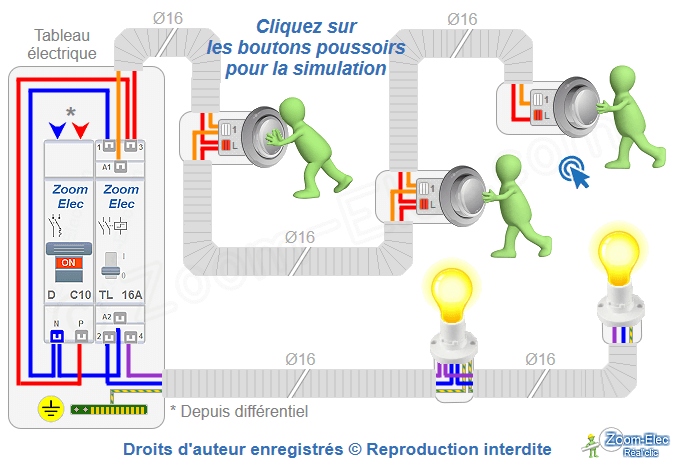

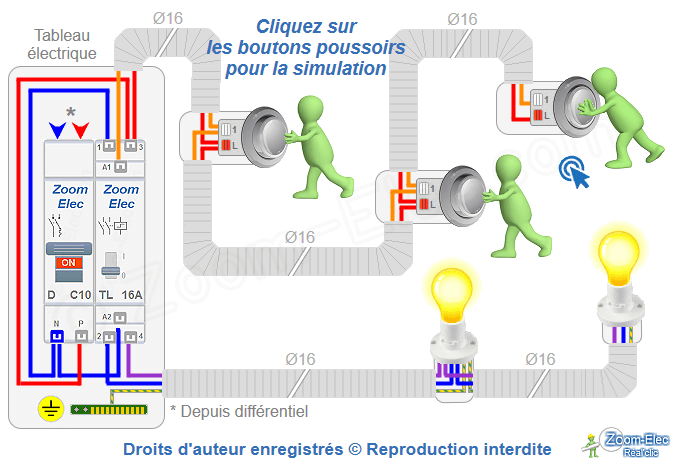

  Ce schéma représente le câblage d'un télérupteur unipolaire et boutons poussoirs sans boîte de dérivation.
Les commandes ainsi que le ou les points d'éclairages. seront brancher en paralélle (repiquage)de boîtier à boîtier.


(suivant la profondeur du boîtier d'appareillage, il est déconseillé d'avoir plus de 2 gaines à celui-ci)
ATTENTION :

la norme électrique n'autorise que 8 points d'éclairage par circuit

Exemple avec 2 lampes:

Câblage et branchement d'un télérupteur

Cablage d un telerupteur
Branchement telerupteur unipolaire
Cablage telerupteur unipolaire
Schema electrique montage cablage branchement telerupteur bouton poussoir
Branchement d'un telerupteur
Branchement télérupteur
Cablage telerupteur
Branchement telerupteur
Cablage d un telerupteur
Branchement telerupteur unipolaire
Cablage telerupteur unipolaire
Schema electrique montage cablage branchement telerupteur bouton poussoir
Branchement d'un telerupteur
Branchement télérupteur
Cablage telerupteur
Branchement telerupteur

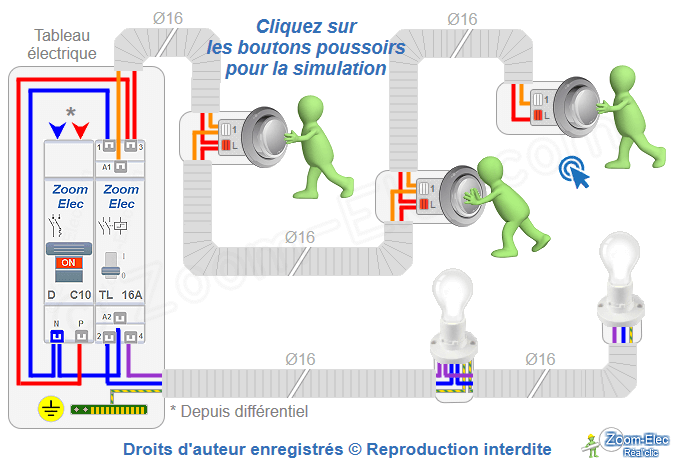

Cliquez sur les poussoirs pour la simulation

Rappel du fonctionnement d'un télépteur avec cheminement de la phase sur le schéma électrique interactif du circuit :

Schéma électrique du circuit d'un télérupteur

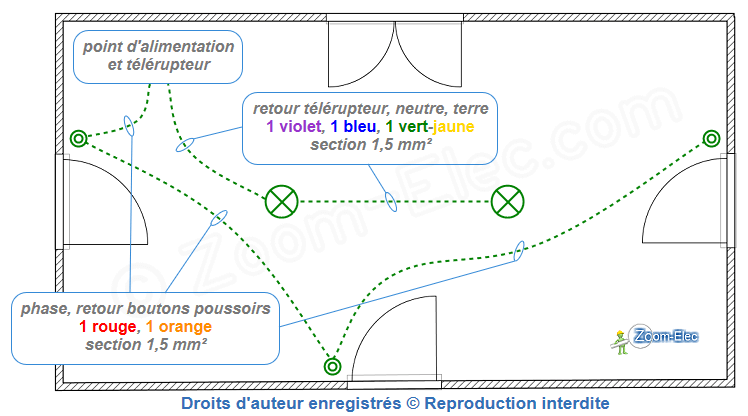

Installation d'un circuit électrique de télérupteur avec plan architectural

Installation d'un circuit électrique de télérupteur avec plan architectural

Ce plan de câblage reprend les couleurs de fils du schéma électrique d'un télérupteur.

Les branchements apparaitront en survolant ou cliquant les différents symboles des boutons poussoirs et des lampes !
Exemple avec 3 boutons poussoirs et 2 lampes (8 points maxi d'utilisation par circuit)
Plan telerupteur, montage du câblage électrique, branchement
Plan telerupteur, montage du câblage électrique, branchement
Plan telerupteur, montage du câblage électrique, branchement
Point
d'alimentation
+
Télérupteur

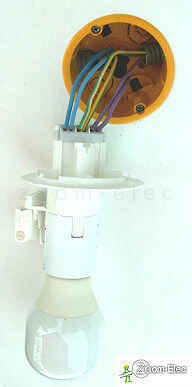

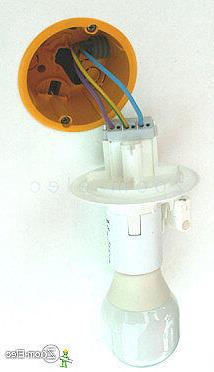

Branchement lampe boitier DCL
Raccordement lampe boitier DCL

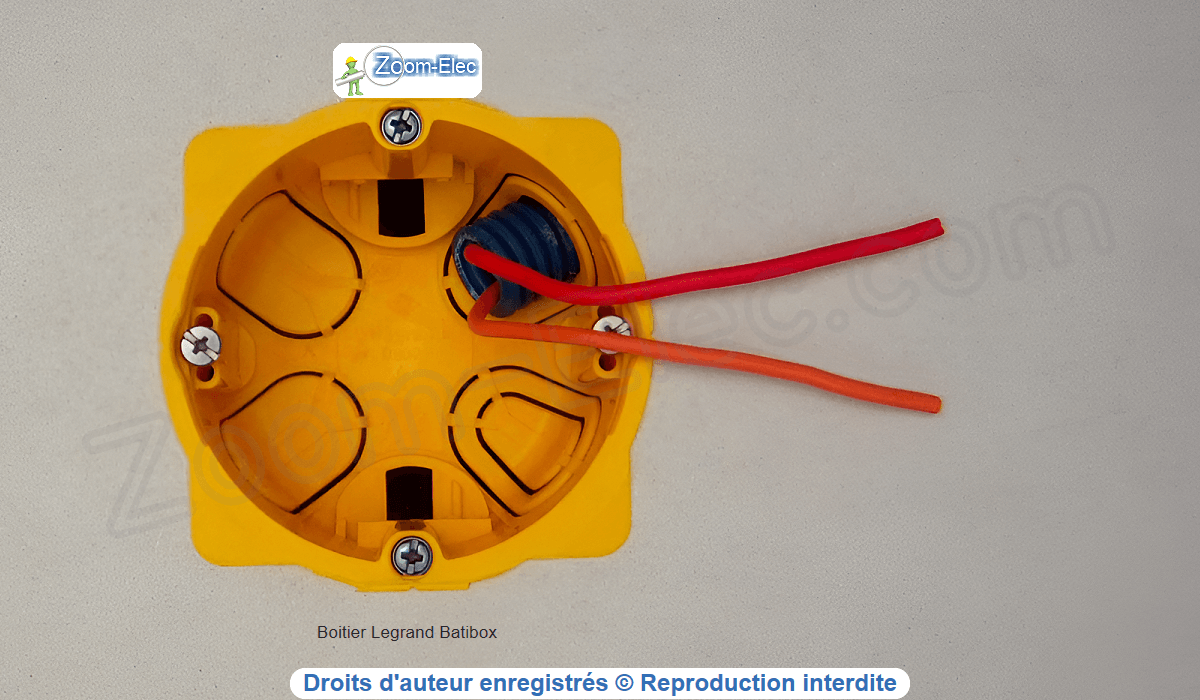

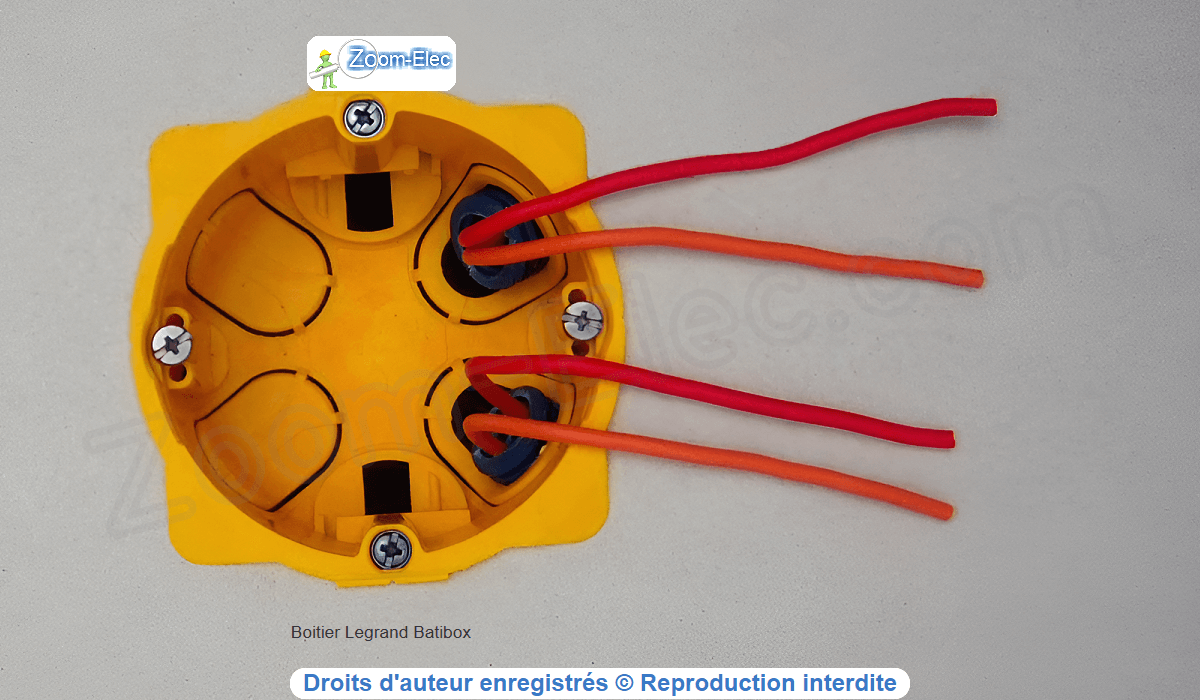

Montage du bouton poussoir du telerupteur
Cablage du bouton poussoir du telerupteur

  Ce plan ne donne qu'un exemple du circuit à installer et du câblage à réaliser pour effectuer le montage d'un télérupteur,  il est bien entendu, à adapter aux caractéristiques des lieux.

  Que vous effectuez le passage des fils sous gaines ou sous moulures le principe restera le même.

Comment câbler le montage du circuit électrique d'un télérupteur et boutons poussoirs :

1.
Les boutons poussoirs :

Du télérupteur jusqu'au premier boîtier de bouton poussoir,







2.
La lampe :

Du télérupteur au point d'utilisation,





3.
Le repiquage de la 2eme lampe, le cas échéant :

Du premier point d'utilisation au deuxième point d'utilisation




4.

Pour un ou plusieurs repiquage(s) supplémentaire(s), reprendre le paragraphe 3


5.
L'alimentation du télérupteur :
1.
Les boutons poussoirs :



Du télérupteur jusqu'au premier boîtier de bouton poussoir,









2.
La lampe :



Du télérupteur au point d'utilisation,






3.
Le repiquage de la 2eme lampe, le cas échéant :

Du premier point d'utilisation au deuxième point d'utilisation





4.

Pour un ou plusieurs repiquage(s) supplémentaire(s), reprendre le paragraphe 3


5.
L'alimentation du télérupteur :
1.
Les boutons poussoirs :



Du télérupteur jusqu'au premier boîtier de bouton poussoir,











2.
La lampe :



Du télérupteur au point d'utilisation,








3.
Le repiquage de la 2eme lampe, le cas échéant :

Du premier point d'utilisation au deuxième point d'utilisation







4.

Pour un ou plusieurs repiquage(s) supplémentaire(s), reprendre le paragraphe 3


5.
L'alimentation du télérupteur :

1 fil pour la phase, toutes couleurs autres que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le retour de bouton poussoir, toutes couleurs autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en orange dans l'exemple)

de section 1,5mm²

1 fil pour la phase, toutes couleurs autres que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le retour de bouton poussoir, toutes couleurs autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en orange dans l'exemple)

de section 1,5mm²

1 fil pour la phase, toutes couleurs autres que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le retour de bouton poussoir, toutes couleurs autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en orange dans l'exemple)

de section 1,5mm²

Utiliser la même configuration pour les autres boutons poussoirs, soit de boîtier à boîtier, soit de boîtier à télérupteur selon la configuration de votre chantier.

1 fil pour le retour du contact du télérupteur, toutes couleurs autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en violet dans l'exemple)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

1 fil pour la terre, couleur vert/jaune de section 1,5mm²

1 fil pour le retour du contact du télérupteur, toutes couleurs autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en violet dans l'exemple)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

1 fil pour la terre, couleur vert/jaune de section 1,5mm²

1 fil pour le retour du contact du télérupteur, toutes couleurs autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en violet dans l'exemple)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

1 fil pour la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la continuité du retour, même couleurs que celle utilisé précedement, de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la continuité du retour, même couleurs que celle utilisé précedement, de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la continuité du retour, même couleurs que celle utilisé précedement, de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la phase, toutes couleurs autres que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

1 fil pour la phase, toutes couleurs autres que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

1 fil pour la phase, toutes couleurs autres que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

Schéma de câblage d'un télérupteur

Une fois le circuit établie, il ne vous restera plus qu'à brancher et installer les boutons poussoirs, raccorder les boitiers DCL et à câbler le télérupteur.

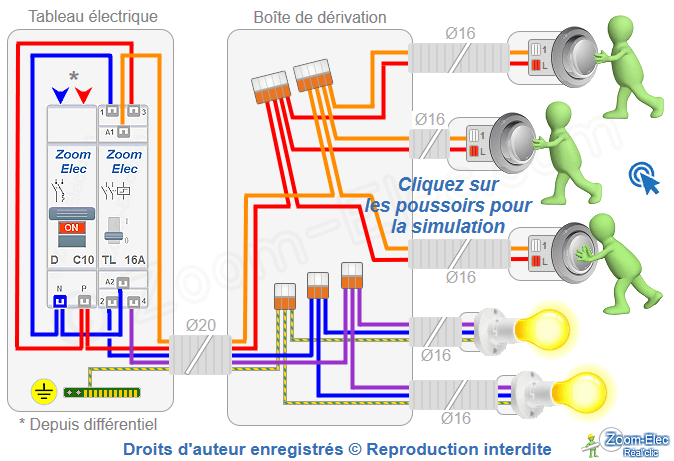

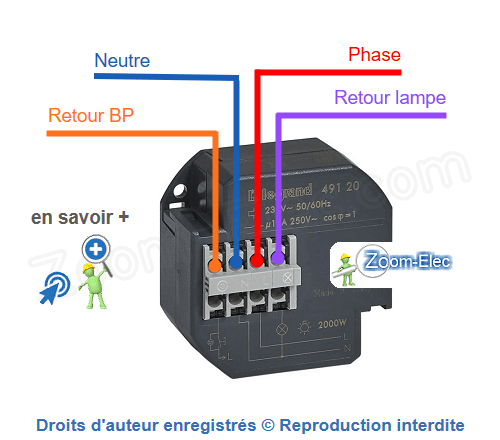

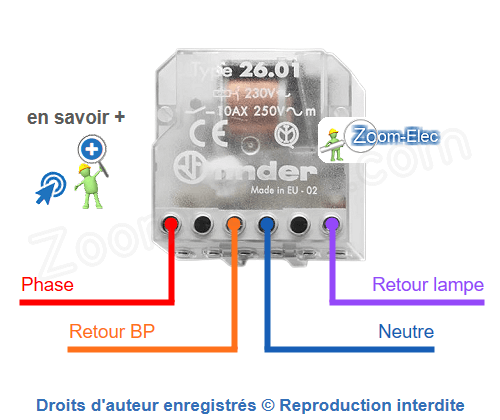

Câbler et brancher un télérupteur alimenté par boîte de dérivation

Câbler et brancher un télérupteur alimenté par boîte de dérivation

Variante de câblage d'un circuit électrique d'un télérupteur. Les connexions sont placées dans une boîte de dérivation ou dans le tableau électrique.

Exemple avec 3 boutons poussoirs et 2 lampes


Ce montage évite d'avoir deux gaines aux boutons poussoirs, il est plus facile à câbler et à installer lorsque des combles sont disponible pour loger la boîte de dérivation ou lorsque le circuit est à proximiter du tableau électrique.

Montage du circuit, comment brancher un télérupteur par boîte de dérivation ?

Installation telerupteur
Brancher un télérupteur
Schema bouton poussoir
Télérupteur
Cabler un telerupteur
Brancher telerupteur
Montage télérupteur
Montage telerupteur
Installation telerupteur
Brancher un télérupteur
Schema bouton poussoir
Télérupteur
Cabler un telerupteur
Brancher telerupteur
Montage télérupteur
Montage telerupteur
ATTENTION :


8 points d'éclairage maximum par disjoncteur

Visualiser le fonctionnement interne et le cheminement de la phase avec le schéma de principe ou développé :

Schéma électrique du circuit d'un télérupteur



Comment brancher un télérupteur unipolaire

Comment brancher un télérupteur unipolaire

Exemple des câblages présentés

(seul le neutre est obligatoirement bleu)

 :

Phase (Rouge)

branchée sur le repère

1

du télérupteur

(arrivé de la phase sur le contact à fermeture)
Neutre (Bleu)

branché sur le repère

A2

du télérupteur

Retour BP (Orange)

branché sur le repére

A1

du télérupteur

(arrivé de la phase aprés impulsion sur le bouton poussoir)
Retour lampe  (Violet)

branché sur le repére

2

du télérupteur

(départ de la phase vers le ou les point(s) d'utilsation(s))
Phase (Rouge)

branchée sur le repère

1

du télérupteur

(arrivé de la phase sur le contact à fermeture)
Neutre (Bleu)

branché sur le repère

A2

du télérupteur

Retour BP (Orange)

bran

ch

é sur le repére

A1

du télérupteur

(arrivé de la phase aprés impulsion
sur le bouton poussoir)
Retour lampe  (Violet)

bra

nch

é sur le repére

2

du télérupteur

(départ de la phase vers le ou les
point(s) d'utilsation(s))
Phase (Rouge)

branchée sur le repère

1

du télérupteur

(arrivé de la phase sur le contact à fermeture)
Neutre (Bleu)

branché sur le repère

A2

du télérupteur

Retour BP (Orange)

bra

nch

é sur le repére

A1

du télérupteur

(arrivé de la phase aprés impulsion sur le bouton poussoir)
Retour lampe  (Violet)

bra

nch

é sur le repére

2

du télérupteur

(départ de la phase vers le ou les point(s)
d'utilsation(s))


Raccordement, branchement de télérupteur unipolaire

Raccordement, branchement de télérupteur unipolaire

Voici quelques exemples de branchements sur différents télérupteurs modulaire :

Cablage branchement telerupteur Legrand unipolaire- Voir schema
Cablage branchement telerupteur Legrand unipolaire- Voir schema
Cablage branchement telerupteur Merlin Gerin unipolaire- Voir schema
Cablage branchement telerupteur Merlin Gerin unipolaire- Voir schema
Cablage branchement telerupteur Schneider unipolaire- Voir schema
Cablage branchement telerupteur Schneider unipolaire- Voir schema
Cablage branchement telerupteur Hager EPN510
Cablage branchement telerupteur Hager EPN510
Cablage branchement telerupteur AEG unipolaire- Voir schema
Cablage branchement telerupteur AEG unipolaire- Voir schema
Cablage branchement telerupteur Siemens unipolaire- Voir schema
Cablage branchement telerupteur Siemens unipolaire- Voir schema
Cablage branchement telerupteur ABB unipolaire- Voir schema
Cablage branchement telerupteur ABB unipolaire- Voir schema
Rouge = Phase


Bleu = Neutre


Orange = Retour BP


Violet = Retour lampe
Câblage électrique d'un télérupteur
Schéma d'installation d'un télérupteur

Rappel du câblage présenté

(seul le neutre est obligatoirement bleu)

:

Phase (Rouge)

raccordée sur le repère

1

du télérupteur

(arrivé de la phase sur le contact à fermeture)
Neutre (Bleu)

racco

rd

é sur le repère

A2

du télérupteur

Retour BP (Orange)

ra

ccord

é sur le repére

A1

du télérupteur

(arrivé de la phase aprés impulsion sur le bouton poussoir)
Retour lampe  (Violet)

r

accord

é sur le repére

2

du télérupteur

(départ de la phase vers le ou les point(s) d'utilsation(s))
Phase (Rouge)

raccordée sur le repère

1

du télérupteur

(arrivé de la phase sur le contact à fermeture)
Neutre (Bleu)

raccor

d

é sur le repère

A2

du télérupteur

Retour BP (Orange)

racco

rd

é sur le repére

A1

du télérupteur

(arrivé de la phase aprés impulsion
sur le bouton poussoir)
Retour lampe  (Violet)

racco

rd

é sur le repére

2

du télérupteur

(départ de la phase vers le ou les
point(s) d'utilsation(s))
Phase (Rouge)

raccordée sur le repère

1

du télérupteur

(arrivé de la phase sur le contact à fermeture)
Neutre (Bleu)

racc

ord

é sur le repère

A2

du télérupteur

Retour BP (Orange)

ra

ccord

é sur le repére

A1

du télérupteur

(arrivé de la phase aprés impulsion sur le bouton poussoir)
Retour lampe  (Violet)

racc

ord

é sur le repére

2

du télérupteur

(départ de la phase vers le ou les point(s)
d'utilsation(s))

Voici quelques exemples de branchements sur différents télérupteurs de boite de dérivation :

Cablage branchement telerupteur Legrand unipolaire (à vis) pour boitier de dérivation - Voir schema
Cablage branchement telerupteur Legrand unipolaire  pour boitie de dérivation - Voir schema


Raccordement, branchement de bouton poussoir (BP)

Raccordement, branchement de bouton poussoir (BP)

Il n'y a aucun sens de branchement à respecter pour câbler un simple bouton poussoir (malgré le repérage proposé, phase repéré par la lettre

P

ou

L

ou borne

rouge

) lorsque le bouton poussoir comporte un seul contact à fermeture (revenant toujours dans sa position initiale après relâchement).

Un bouton poussoir dispose de 2 bornes pour effectuer les branchements :

1 borne reçoit la phase d'alimentation.

1 borne reçoit le retour (d'alimentation) au télérupteur,
on l'appelle le retour des boutons poussoirs (retour BP)

Hager EPN510

Schneider 16406

Merlin Gérin 15510

Legrand 04163

ABB E251T

Siemens 823435

AEG

Dans ces exemples la phase est en rouge et le retour en orange, reprenant les couleurs de fils des schémas électriques et du plan de montage du câblage.

Comment brancher un bouton poussoir encastré ?

> En savoir + sur la pose d'un boîtier placo
Branchement d'un bouton poussoir

Legrand Neptune :

Branchement bouton poussoir
Branchement d'un bouton poussoir

Schneider Odace :

Comment brancher bouton poussoir
Branchement d'un bouton poussoir

Lexman ou Zeiger :

Branchement poussoir
Montage électrique d'un télérupteur

Comment brancher un bouton poussoir saillie ?

Brancher un bouton poussoir

Debflex

Emeraude :
Branchement interrupteur poussoir
Brancher un bouton poussoir Zeiger Neo :
Interrupteur poussoir branchement

Comment raccorder un ancien modèle de bouton poussoir ?

Raccordement d'un bouton poussoir Legrand Mosaic :

Branchement bouton poussoir Legrand Mosaic
Retour
Phase
Raccordement d'un bouton poussoir Legrand

Galion :

Branchement bouton poussoir Legrand Galion
Phase
Retour


Changer de bouton poussoir !

Changer de bouton poussoir !

Un bouton poussoir avec voyant témoin permet de voir l'état allumé ou éteint du ou des lampes directement sur l'appareillage, un bouton poussoir à voyant lumineux permet de le localiser dans l'obscurité.

Bouton poussoir saillie avec voyant témoin

Bouton poussoir à voyant témoin


Témoigne de l'état de la lampe : Voyant allumé = Lampe allumée / Voyant éteint = Lampe éteinte

Bouton poussoir à voyant lumineux sans neutre

Voyant allumé en permanence pour un repérage de l'appareillage dans l'obscurité


Norme électrique d'installation d'un circuit de télérupteur

Norme électrique d'installation du circuit de télérupteur

Le montage du circuit électrique d'un télérupteur doit être protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A).

Schéma de principe d'un tableau électrique

Son câblage est réalisé en section 1,5mm² minimum avec :

La phase et retours, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

La phase et retours, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

Section de câble et fil électrique

Le télerupteur unipolaire (1 contact) à l'obligation de couper la phase

(et non le neutre)

.

Lorsque l'on souhaite couper simultanément la phase et le neutre d'un circuit, il conviendra d'utiliser un télérupteur bipolaire (2 contacts ou 2 pôles).

Bouton poussoir :

Fixation d'appareillage encastré : par vis

(griffes interdites)



Hauteur de pose : entre 0,90 et 1,30 m du sol fini

(généralement axe 1,20 m)

Fixation d'appareillage encastré : par vis

(griffes interdites)



Hauteur de pose : entre 0,90 et 1,30 m du sol fini

(généralement axe 1,20 m)
Norme accessibilité, le cas échéant
Norme d'installation du montage d'un télérupteur


Éclairage :

Un disjoncteur (au départ d'un circuit électrique d'éclairage) peut comprendre un maximum de 8 points d'utilisations :









La norme électrique NF C 15-100 impose dans certaines pièces au moins un point lumineux au plafond de celle-ci :



Toute canalisation d'installation électrique encastrée doit finir dans une boîte de connexion, boîtier DCL

(interdit dans les volumes 0 et 1 de salle de bain et salle d'eau, autorisés dans le volume 2 sous réserve d'être recouvert par un luminaire adapté au volume ou en attente si muni d'un obturateur, degré de protection IPx4 mini.)

ou luminaire fixe muni d'un bornier de raccordement.

Un disjoncteur (au départ d'un circuit électrique d'éclairage) peut comprendre un maximum de 8 points d'utilisations :










La norme électrique NF C 15-100 impose dans certaines pièces au moins un point lumineux au plafond de celle-ci :



Toute canalisation d'installation électrique encastrée doit finir dans une boîte de connexion, boîtier DCL

(interdit dans les volumes 0 et 1 de salle de bain et salle d'eau, autorisés dans le volume 2 sous réserve d'être recouvert par un luminaire adapté au volume ou en attente si muni d'un obturateur, degré de protection IPx4 mini.)

ou luminaire fixe muni d'un bornier de raccordement.

Un disjoncteur (au départ d'un circuit électrique d'éclairage) peut comprendre un maximum de 8 points d'utilisations :














La norme électrique NF C 15-100 impose dans certaines pièces au moins un point lumineux au plafond de celle-ci :


Toute canalisation d'installation électrique encastrée doit finir dans une boîte de connexion, boîtier DCL

(interdit dans les volumes 0 et 1 de salle de bain et salle d'eau, autorisés dans le volume 2 sous réserve d'être recouvert par un luminaire adapté au volume ou en attente si muni d'un obturateur, degré de protection IPx4 mini.)

ou luminaire fixe muni d'un bornier de raccordement.

Un équipement comportant plusieurs lampes est considéré comme un seul point d'utilisation

Lors d'utilisations de spots ou de bandeaux on décompte un point d'utilisation par tranche de 300VA


dans la même pièce

Une prise de courant commandée

(interdite dans une salle de bain, salle d'eau et WC)

est considérée comme
un point d'utilisation

(la norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement dans la même pièce, à partir de 3 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire)

Un équipement comportant plusieurs lampes est considéré comme un seul point d'utilisation

Lors d'utilisations de spots ou de bandeaux on décompte un point d'utilisation par tranche de 300VA

dans la même pièce

Une prise de courant commandée

(interdite dans une salle de bain, salle d'eau et WC)

est considérée comme un point d'utilisation

(la norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement dans la même pièce, à partir de 3 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire)

Un équipement comportant plusieurs lampes est considéré comme un seul point d'utilisation

Lors d'utilisations de spots ou de bandeaux on décompte un point d'utilisation par tranche de 300VA

dans la même pièce

Une prise de courant commandée

(interdite dans une salle de bain, salle d'eau et WC)

est considérée comme un point d'utilisation

(la norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement dans la même pièce, à partir de 3 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire)

Norme électrique NF C 15-100, équipement minimum

Dérogations :

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisée en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion.

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisé en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion.

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisé en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion.

Les fixations des boîtiers de connexions pour l'alimentation de points d'éclairage dans les plafonds doivent-être réalisées en prévision d'une suspension de luminaire d'une charge de 25Kg minimum.

Pour l'extérieur, tout circuit d'éclairage doit être alimenté par câble et aboutir :

soit dans une boîte de connexion (équipée ou non d'un socle DCL),

soit à un luminaire,

soit à une douille non fixée, permettant d'assurer la fonction de test de l'installation électrique.

soit dans une boîte de connexion (équipée ou non d'un socle DCL),

soit à un luminaire,

soit à une douille non fixée, permettant d'assurer la fonction de test de l'installation électrique.

soit dans une boîte de connexion (équipée ou non d'un socle DCL),

soit à un luminaire,

soit à une douille non fixée, permettant d'assurer la fonction de test de l'installation électrique.

Réglementation relative à l'accessibilité, le cas échéant :
Appareillages manuel de commande
Eclairages

Soutenir Zoom-Elec
Nous offrir le café
En cliquant sur les boutons de partages pour les activer, vous acceptez l'utilisation de cookies liés, merci !
Norme électrique NF C 15-100
Schémas, Câblages, Branchements de circuits électriques

Installation électrique
Tableau électrique
Boost contrôle
Mémentos
Nous déclinons toute responsabilité concernant l'utilisation des informations de cette page, en savoir +
Copright - Droits d'auteur - N°00047598
Zoom-Elec.com
Schema-Electrique.net
