Schéma électrique d'un
télérupteur unipolaire et boutons poussoirs

Schéma électrique
d'un télérupteur unipolaire
et boutons poussoirs

Norme électrique NF C 15-100
Installation electrique
Installation electrique
Installation electrique

Schéma électrique d'un télérupteur et boutons poussoirs
Utilisation et fontionnement d'un télérupteur
Schéma de principe du circuit électrique du télérupteur
Norme d'alimentation, montage du câblage et branchement d'un télérupteur

Schéma électrique d'un télérupteur - boutons poussoirs
Utilisation et fontionnement d'un télérupteur
Schéma de principe du circuit électrique du télérupteur

Norme d'alimentation, montage du câblage et branchement d'un télérupteur

Schéma du télérupteur
Schéma électrique du télérupteur
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Zoom-Elec sur le télérupteur
- Respecter la norme électrique
NF C 15-100
et les notices d'installations
Norme électrique NF C 15-100 et notices d'installations
Mise en garde : couper le disjoncteur général et vérifier la hors tension
Utilisation d'un télérupteur
- Utiliser du matériel marqué CE voir NF
(HAR pour fil et câble recommandé).
Avant toute intervention sur
une installation électrique :
Mise en garde : couper le disjoncteur général et vérifier la hors tension
Comment brancher un télérupteur ?
Norme électrique NF C 15-100 et notices d'installations
Mise en garde : couper le disjoncteur général et vérifier la hors tension
- Éteindre ou débrancher
les équipements sensibles,
- Déclencher le disjoncteur général
- Vérifier la hors tension
du ou des circuits
électriques concernés.
Branchement d'un télérupteur :
• Bobine = retour BP en A1 - neutre en A2
• Contact = phase borne 1 - lampe borne 2
Comment brancher un télérupteur ?
Comment brancher un bouton poussoir ?
Mise en garde : couper le disjoncteur général et vérifier la hors tension
Comment brancher un télérupteur
Legrand, Schneider, Hager...?
Voir les exemples avec différentes marques
Branchement d'un bouton poussoir :
• Phase = borne
rouge, L ou P
• Retour = borne 1
Comment brancher un bouton poussoir ?
Schéma électrique et plan de câblage d'un circuit de télérupteur
Comment brancher un télérupteur ?
Comment brancher un bouton poussoir
Legrand, Schneider, Debflex...?
Voir les exemples avec différentes marques
Comment fonctionne un télérupteur ?
Comment câbler son circuit ?
plusieurs montages possibles !
Schéma électrique et plan de câblage d'un circuit de telerupteur
Section et point d'utilisation d'un circuit électrique d'éclairage
Comment brancher un bouton poussoir ?
Voir le schéma électrique du télérupteur
(interactif avec phase virtuelle)
son câblage est réalisé
en section 1,5 mm² minimum pour
8 points d'utilisation maximum.
Section et point d'utilisation d'un circuit électrique d'éclairage
Protection d'un circuit électrique d'éclairage
Schéma électrique et plan de câblage d'un circuit de télérupteur
Section 1,5 mm² minimum
Un circuit d'éclairage est alimenté,
sous protection différentielle,
par un disjoncteur de 16A maximum.

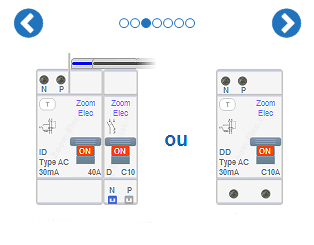

Protection d'un circuit électrique d'éclairage
Hauteur de pose d'un bouton poussoir
Section et point d'utilisation d'un circuit électrique d'éclairage
Interrupteur différentiel +
Disjoncteur
(10A conseillé)
Disjoncteur
différentiel
L'axe standard de hauteur de pose
d'un bouton poussoir ou BP
est à 1,20 m du sol fini.
Hauteur de pose d'un bouton poussoir
Utilisation d'un télérupteur
Protection d'un circuit électrique d'éclairage
Axe standard 1,20 m
Fixation par vis obligatoire
(griffes interdites
hors rénovation)
-
Voir la réglementation accessibilité
Un télérupteur est utilisé pour commander un ou plusieurs points d'éclairages de
plus de 2 endroits différents.
Utilisation d'un télérupteur
Norme électrique NF C 15-100 et notices d'installations
Hauteur de pose d'un bouton poussoir
8 points d'utilisation maxi par circuit
Les sections de fil ou câble sont données aux minima (application standard, hors chute de tension).
Les calibres des protections sont donnés aux maxima.

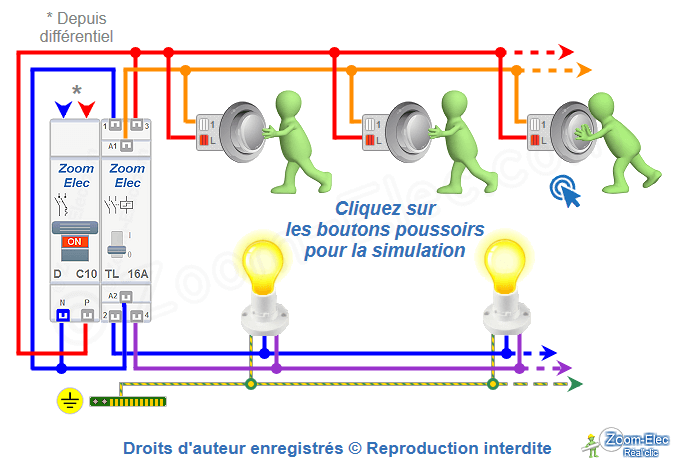

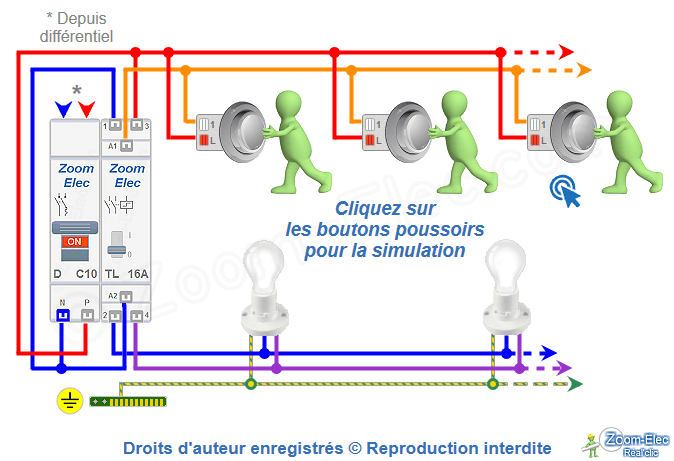

Schéma électrique d'un télérupteur et boutons poussoirs

Schéma électrique d'un télérupteur et boutons poussoirs

Le schéma électrique du télérupteur donne le principe de câblage du montage ainsi que les raccordements du circuit à partir d'un disjoncteur pouvant être employé pour d'autres départs.

ATTENTION :

la norme électrique n'autorise que 8 points d'éclairage par circuit

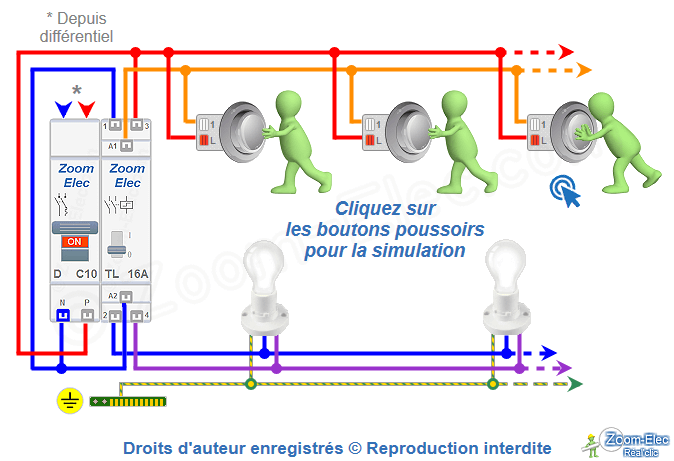

Exemple avec 3 boutons poussoirs et 2 lampes :

Schema cablage telerupteur
Schéma telerupteur
Schema d un telerupteur
Schema electrique telerupteur bouton poussoir
Schema electrique telerupteur
Schéma télérupteur
Telerupteur schema
Schema telerupteur

Schéma du télérupteur

Schema cablage telerupteur
Schéma telerupteur
Schema d un telerupteur
Schema electrique telerupteur bouton poussoir
Schema electrique telerupteur
Schéma télérupteur
Telerupteur schema
Schema telerupteur
Cliquez sur les boutons poussoirs pour la simulation

Se rendre directement sur la page :

Schéma de câblage et branchement d'un télérupteur et boutons poussoirs



Utilisation et fonctionnement d'un télérupteur

Utilisation et fonctionnement d'un télérupteur

Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.
Ex : couloir, escalier avec palier d'étage, commande extérieur ...

A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas au point(s) d'utilisation(s).

Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :
Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.
Ex : couloir, escalier avec palier d'étage, commande extérieur ...

A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas au point(s) d'utilisation(s).

Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :
Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.
Ex : couloir, escalier avec palier d'étage, commande extérieur ...

A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas au point(s) d'utilisation(s).

Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :

Retour de phase des boutons poussoirs alimentant le télérupteur (borne A1)

Neutre alimentant le télérupteur (borne A2)

Phase d'alimentation du ou des points d'utilsation (borne 1)

Retour de phase vers le ou les points d'utilisation (borne 2)

Retour de phase des boutons poussoirs alimentant le télérupteur (borne A1)

Neutre alimentant le télérupteur (borne A2)

Phase d'alimentation du ou des points d'utilsation (borne 1)

Retour de phase vers le ou les points d'utilisation (borne 2)

Le télerupteur unipolaire (1 contact) à l'obligation de couper la phase.

Un télérupteur bipolaire (2 contacts) sera utilisé lorsque l'on souhaite couper la phase et le neutre du ou des points d'utilisations ou couper 2 circuits différents alimentées par une commande unique.

Schéma électrique du circuit d'un télérupteur bipolaire



Schéma de principe du circuit électrique d'un télérupteur

Schéma de principe du circuit électrique d'un télérupteur

Avec le schéma électrique du télérupteur unipolaire, on remarque :

En appuyant sur un des boutons poussoirs on alimente le télérupteur

A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)

Suivant la position de ce contact, la phase arrive ou n'arrive pas au points d'utilisation

Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer leurs états.

En appuyant sur un des boutons poussoirs on alimente le télérupteur

A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)

Suivant la position de ce contact, la phase arrive ou n'arrive pas au points d'utilisation

Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer
leurs états.

En appuyant sur un des boutons poussoirs on alimente le télérupteur

A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)

Suivant la position de ce contact, la phase arrive ou n'arrive pas au points d'utilisation

Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer leurs états.

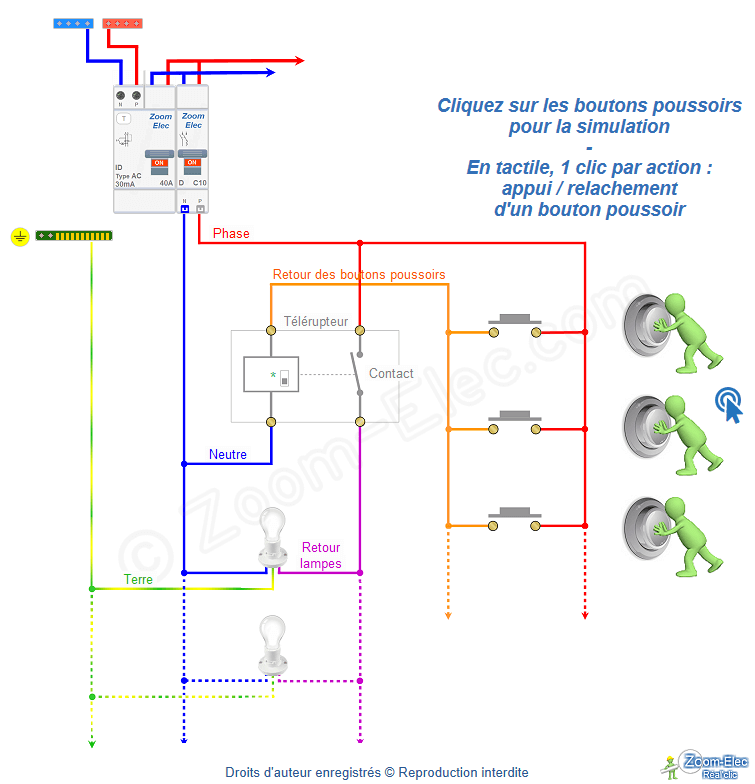

Télérupteur unipolaire


Schéma de principe ou développé interactif,
simulation de fonctionnement du circuit électrique

Schema telerupteur 4 fils
Schéma de principe telerupteur
Bouton poussoir et telerupteur unipolaire
Comment fonctionne un telerupteur
Telerupteur unipolaire
Fonctionnement telerupteur
Schéma développé télérupteur
Telerupteur
Schema telerupteur 4 fils
Schéma de principe telerupteur
Bouton poussoir et telerupteur unipolaire
Comment fonctionne un telerupteur
Telerupteur unipolaire
Fonctionnement telerupteur
Schéma développé télérupteur
Telerupteur
Cliquez sur les poussoirs
pour la simulation

1 clic par action en tactile :
appui / relachement
d'un bouton poussoir

Description du schéma électrique du télérupteur unipolaire en branchement "4 fils" :

La phase alimente en permanence les boutons poussoirs et le contact du télérupteur.
Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas aux lampes.
Le neutre est raccordé directement au télérupteur et aux points d'utilisation
La terre est raccordée directement aux points d'utilisation
La phase alimente en permanence les boutons poussoirs et le contact du télérupteur.
Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas aux lampes.
Le neutre est raccordé directement au télérupteur et aux points d'utilisation
La terre est raccordée directement aux points d'utilisation
La phase alimente en permanence les boutons poussoirs et le contact du télérupteur.
Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas aux lampes.
Le neutre est raccordé directement au télérupteur et aux points d'utilisation
La terre est raccordée directement aux points d'utilisation
ATTENTION :


8 points d'éclairage maximum par disjoncteur

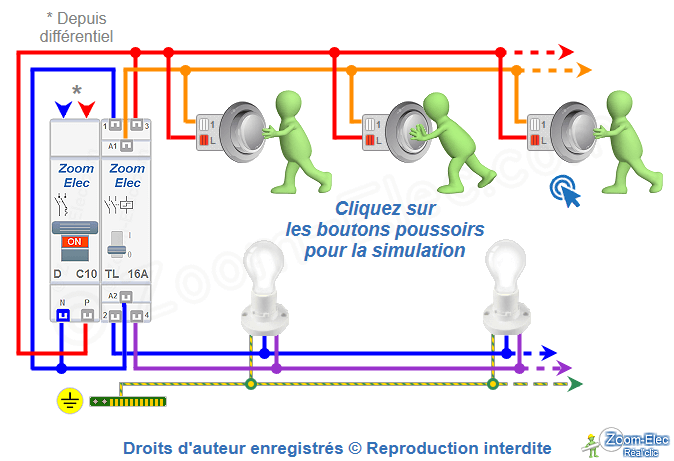

Norme d'alimentation, montage du câblage et branchement d'un télérupteur et BP

Norme d'alimentation, montage, câblage, branchement de télérupteur et BP

Norme d'alimentation, montage du câblage
et branchement d'un télérupteur et BP

Le montage du circuit électrique d'un télérupteur doit être alimenté en section 1,5mm² minimum et doit être protégé à son origine  par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A) comportant un maximum de 8 points d'utilisation.

Le montage du circuit électrique d'un télérupteur doit être alimenté en section 1,5mm² minimum et doit être protégé à son origine  par un dispositif différentiel
≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A) comportant un maximum de 8 points d'utilisation.

Schéma de principe d'un tableau électrique

Norme électrique d'installation d'un circuit de télérupteur

Installation, câblage et branchement d'un télérupteur

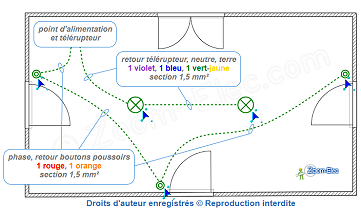

schema d'implantation du circuit électrique de l' interrupteur
Plan architectural
avec montage du circuit,
aide de câblage et guide des branchements !

Câblage du circuit d'un télérupteur

Plan de câblage d'un télérupteur

Branchement de télérupteurs :

Branchement electrique d'un telerupteur
Branchement d'un telerupteur
Comment câbler un télérupteur ?
schema d'implantation du circuit électrique de l' interrupteur
Comment brancher
et câbler le montage
d'un télérupteur ?

Branchement d'un télérupteur

Un bouton poussoir dispose de 2 bornes pour effectuer

son raccordement :

1 borne reçoit la phase d'alimentation.
1 borne reçoit le retour (d'alimentation) au télérupteur, on l'appelle le retour des boutons poussoirs ou retour BP.
1 borne reçoit la phase d'alimentation.
1 borne reçoit le retour (d'alimentation) au télérupteur, on l'appelle le retour des boutons poussoirs ou retour BP.
1 borne reçoit la phase d'alimentation.
1 borne reçoit le retour (d'alimentation) au télérupteur,
on l'appelle le retour des boutons poussoirs ou
retour BP
raccordement bouton poussoir

Brancher un bouton poussoir


Soutenir Zoom-Elec
Nous offrir le café
En cliquant sur les boutons de partages pour les activer, vous acceptez l'utilisation de cookies liés, merci !
Norme électrique NF C 15-100
Schémas, Câblages, Branchements de circuits électriques

Installation électrique
Tableau électrique
Boost contrôle
Mémentos
Nous déclinons toute responsabilité concernant l'utilisation des informations de cette page, en savoir +
Copright - Droits d'auteur - N°00047598
Zoom-Elec.com
Schema-Electrique.net
