Schéma électrique et branchement
d'un va et vient avec voyant témoin

Schéma électrique et branchement
d'un va et vient avec voyant témoin

Schéma électrique et
branchement d'un va et vient
avec voyant témoin

Recommander Zoom-Elec
Norme électrique NF C 15-100 Amendement 5 ou A5

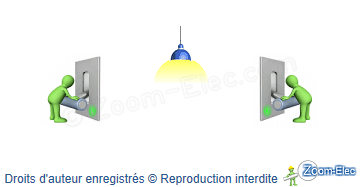

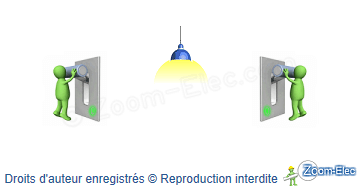

Voyant allumé = Lampe allumée / Voyant éteint = Lampe éteinte
Voyant allumé = Lampe allumée
Voyant éteint = Lampe éteinte

Utilisation et principe de fontionnement du circuit électrique
Schéma électrique d'un va et vient avec voyant témoin
Branchement d'un va et vient avec voyant témoin
Schéma de câblage, montage et branchement d'un va et vient
Norme d'alimentation, câbler et brancher des interrupteurs va et vient

Utilisation et principe de fontionnement du circuit électrique

Schéma électrique d'un va et vient avec voyant témoin
Branchement d'un va et vient avec voyant témoin

Schéma de câblage, montage et branchement d'un va et vient

Norme d'alimentation, câbler et brancher des interrupteurs va et vient

Schéma électrique du va et vient avec voyant témoin
Schéma électrique et branchement d'un va et vient témoin
Déclencher le disjoncteur général avant toute intervention sur une installation électrique
Avant toute intervention sur une installation électrique :
•  Eteindre les équipements sensibles et Déclencher le disjoncteur général.
•  Vérifier la hors tension du ou des circuits électriques concernés.
•  Respecter la norme électrique NF C 15-100 et les notices d'installations.
•  Utiliser du matériel marqué CE voir NF (HAR pour fil et câble recommandé).

•  Eteindre les équipements sensibles et Déclencher le disjoncteur général.
•

Vérifier la hors tension du ou des

circuits électriques concernés.
•  Respecter la norme électrique NF C 15-100 et les notices d'installations.
•  Utiliser du matériel marqué CE voir NF
(HAR pour fil et câble recommandé).



Utilisation et principe de fonctionnement du circuit électrique d'un va et vient

Utilisation et principe de fonctionnement du circuit électrique d'un va et vient

Interrupteur va et vient à voyant témoin

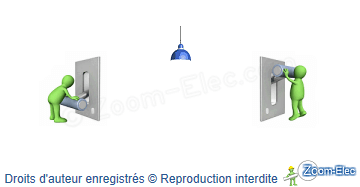

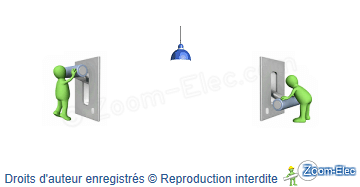

Les interrupteurs va et vient sont utilisés pour commander un ou plusieurs points d'utilisation de deux endroits différents.

Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur) :






A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé

Les interrupteurs va et vient sont utilisés pour commander un ou plusieurs points d'utilisation de deux endroits différents.

Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur) :







A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé

Les interrupteurs va et vient sont utilisés pour commander un ou plusieurs points d'utilisation de deux endroits différents.

Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur) :








A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)

Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas la ou les lampe(s).


Les voyants témoins raccordés entre le retour de lampe et le neutre deviennent lumineux en même temps que le ou les point(s) d'utilisation(s) :

Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas la ou les lampe(s).

Les voyants témoins raccordés entre le retour de lampe et le neutre deviennent lumineux en même temps que le ou les point(s) d'utilisation(s) :

Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas la ou les lampe(s).


Les voyants témoins raccordés entre le retour de lampe et le neutre deviennent lumineux en même temps que le ou les point(s) d'utilisation(s) :

Lampe éteinte = Voyant éteint
Lampe allumée = Voyant allumé
Témoigne de l'état de la lampe

Un voyant filaire peut être utilisé en fonction témoin ou lumineux selon son branchement et son mode allumage/extinction adopté, contrairement à un voyant embrochable à connexions définies

Va et vient saillie avec voyant témoin

Va et vient à voyant lumineux

sans neutre


Repérage de l'appareillage dans l'obscurité : Voyant allumé = Lampe éteinte / Voyant éteint = Lampe allumée

Va et vient à voyant lumineux permanent


Voyant allumé en permanence pour un repérage de l'appareillage dans l'obscurité

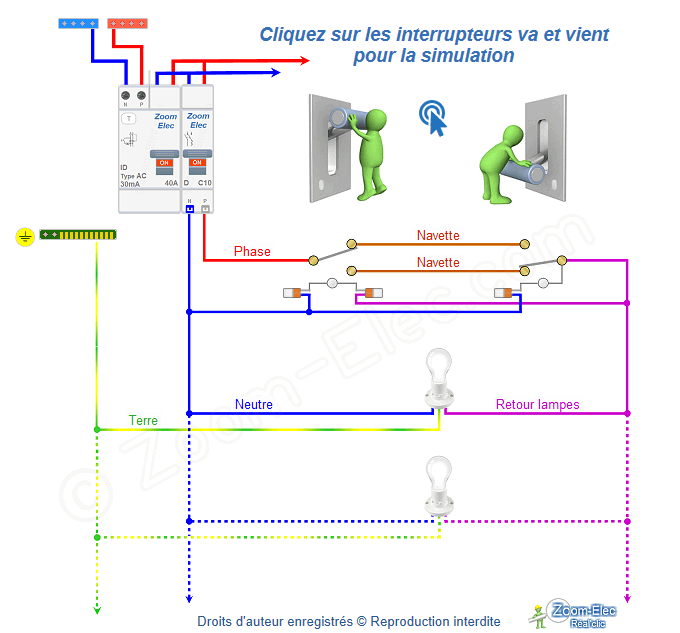

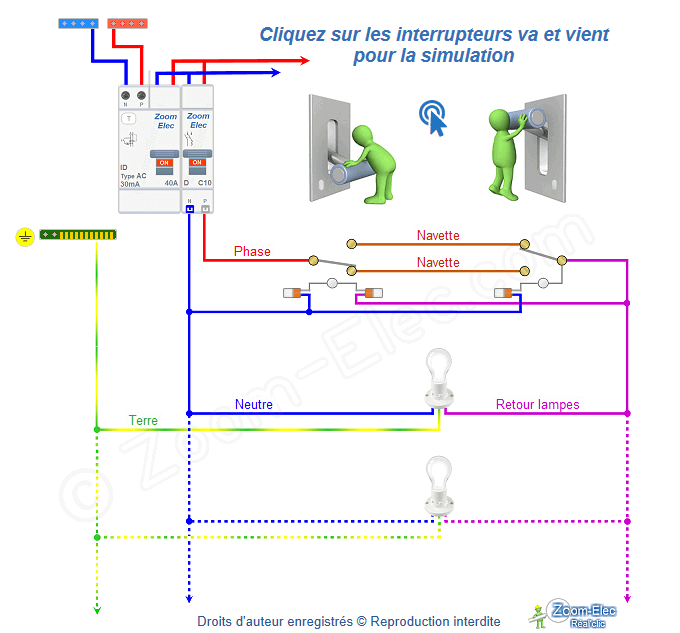

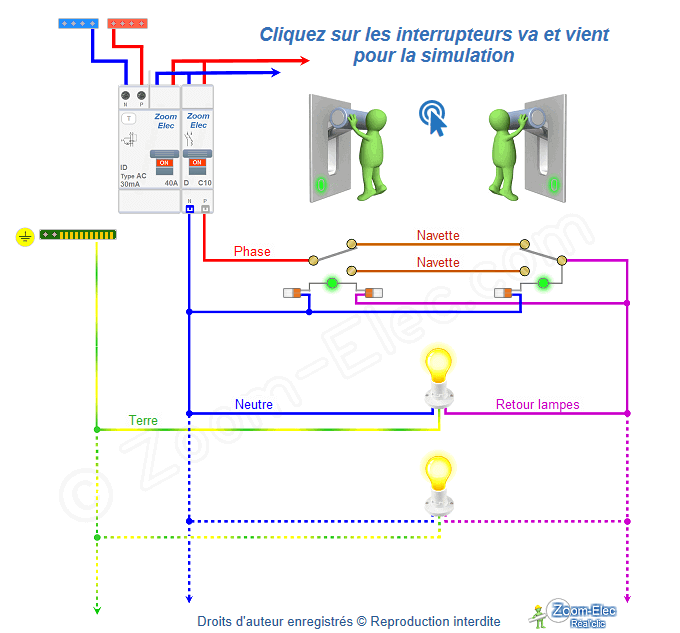

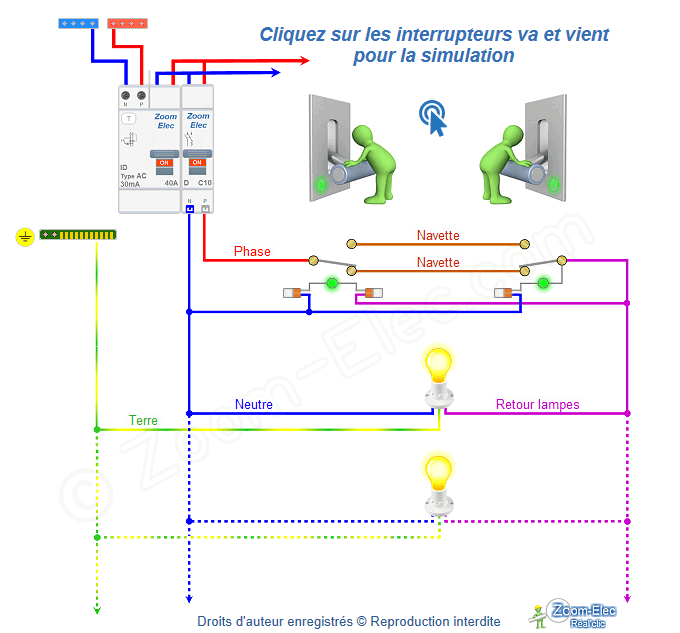

Schéma électrique d'un va et vient à voyant témoin

Schéma électrique d'un va et vient à voyant témoin

Avec le schéma électrique du va et vient avec voyant témoin, on remarque :

Les voyants sont raccordés entre le retour de lampe et le neutre

En inversant la position initiale d'un interrupteur va et vient, on bascule son contact

Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s) et aux voyants

En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase

Les voyants sont raccordés entre le retour de lampe et le neutre

En inversant la position initiale d'un interrupteur va et vient, on bascule son contact

Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s) et aux voyants

En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase

Les voyants sont raccordés entre le retour de lampe et le neutre

En inversant la position initiale d'un interrupteur va et vient, on bascule son contact

Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s) et aux voyants

En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase

Va et vient avec voyant témoin

Schéma électrique interactif de l'installation,
principe de câblage du circuit et de branchement du montage

Va et vient avec voyant témoin

Schéma électrique interactif de l'installation,
principe de câblage du circuit et
de branchement du montage

Va et vient témoin
Schéma interrupteur va et vient avec voyant témoin
Cablage d'un va et vient avec voyant témoin
Va et vient avec voyant témoin
Va et vient témoin
Schéma interrupteur va et vient avec voyant témoin
Cablage d'un va et vient avec voyant témoin
Va et vient avec voyant témoin
Va et vient à voyant témoin
Va et vient à voyant témoin

Description du schéma électrique du va et vient à voyant témoin :

La phase se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes.

Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s) et aux voyants.

Le neutre est raccordé aux voyants et à l'éclairage

La terre est raccordée directement à l'éclairage

La phase se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes.

Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s) et aux voyants.

Le neutre est raccordé aux voyants et à l'éclairage

La terre est raccordée directement à l'éclairage

La phase se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes.

Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s) et aux voyants.

Le neutre est raccordé aux voyants et à l'éclairage

La terre est raccordée directement à l'éclairage

Voyant Legrand Neptune

Voir le cheminement de la phase avec le schéma électrique du va et vient



Branchement d'un va et vient avec voyant témoin lumineux

Branchement d'un va et vient avec voyant témoin lumineux

Comment brancher un va et vient avec voyant témoin ?

Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements :

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

(lampes ou prises de courant commandées)

2 bornes relient les interrupteurs va et vient entre eux (navettes)

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

(lampes ou prises de courant commandées)

2 bornes relient les interrupteurs va et vient entre eux (navettes)

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

(lampes ou prises de courant commandées)

2 bornes relient les interrupteurs va et vient entre eux (navettes)

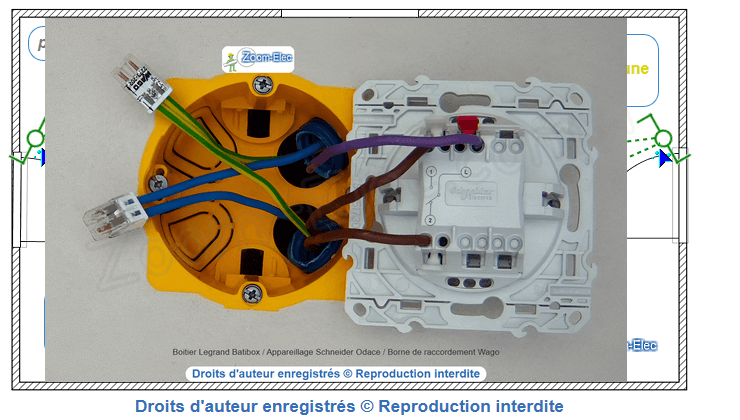

Branchement va et vient avec voyant témoin
Branchement interrupteur va et vient avec voyant témoin

Les voyants sont raccordés entre le retour de lampe et le neutre

ramenés à cet effet à l'appareillage.

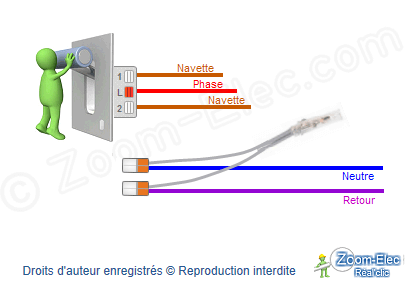

Branchement d'un va et vient avec voyant témoin

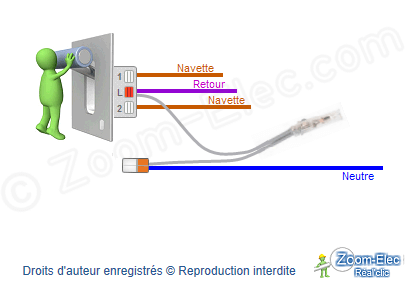

Côté phase

Côté retour



Schéma de câblage, montage et branchement d'un va et vient

Schéma de câblage, montage et branchement d'un va et vient

Différents modes de câblage du circuit électrique peuvent être réalisés suivant les caractéristiques de votre habitat.

Schéma de câblage et de branchement du montage d'un va et vient

Câblage du circuit d'un va et vient avec connexions au boîtier d'appareillage

Câblage du circuit d'un va et vient avec connexions dans boîte de dérivation ou tableau électrique



Norme d'alimentation, câbler et brancher des interrupteurs va et vient

Norme d'alimentation, câbler et brancher des interrupteurs va et vient

Le montage du circuit électrique d'un télérupteur doit être alimenté en section 1,5mm² minimum protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A) comportant un maximum de 8 points d'utilisation.

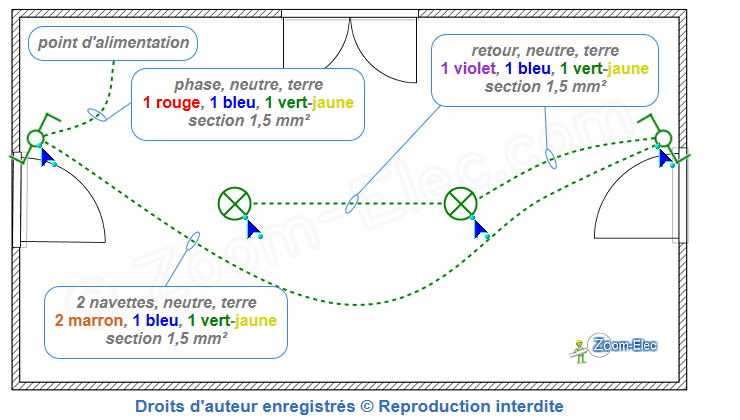

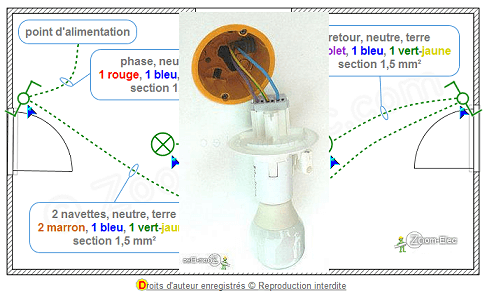

Norme et exemple de plan de câblage du circuit électrique d'un va et vient

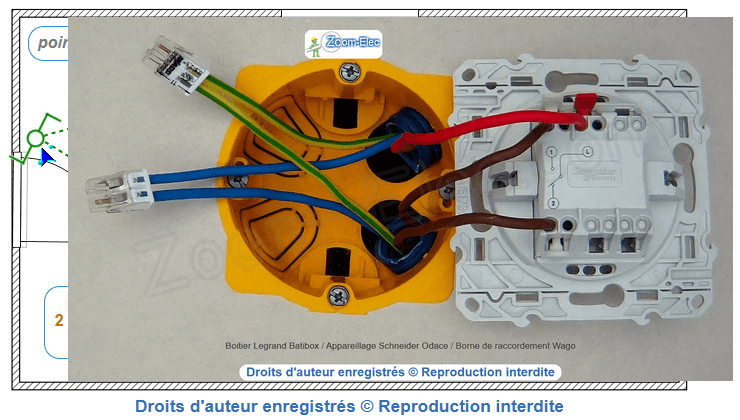

Installation, câblage et branchement d'un va et vient
schema d'implantation du circuit électrique de l' interrupteur
Plan architectural
avec montage du circuit,
aide de câblage et guide des branchements !

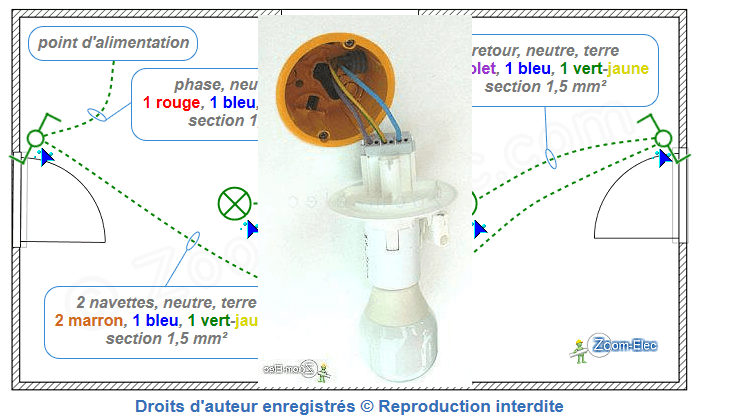

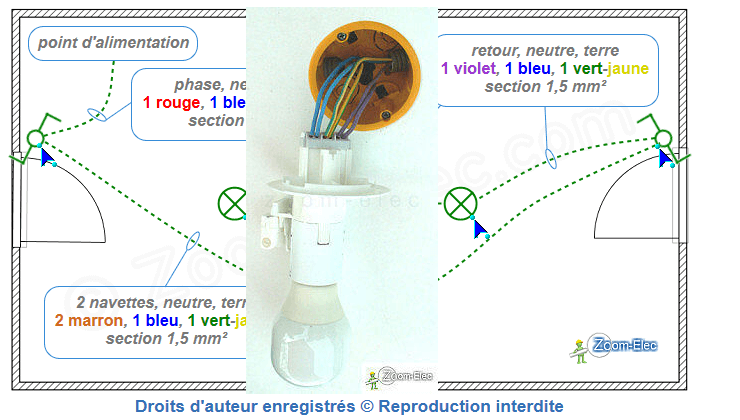

Plan de montage de l'installation d'un va et vient

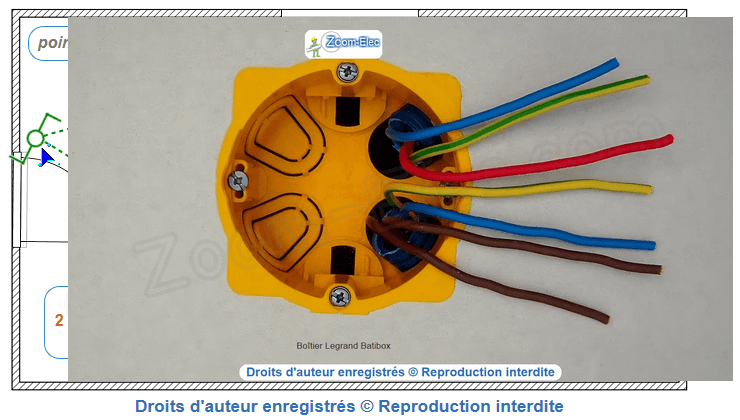

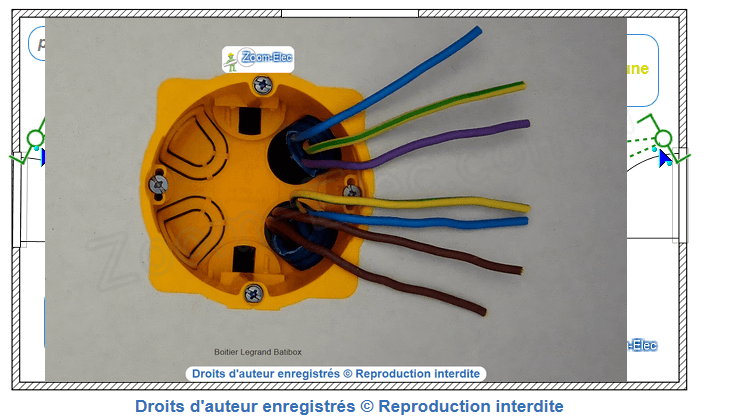

Comment câbler un va et vient ?
schema d'implantation du circuit électrique de l' interrupteur
schema d'implantation du circuit électrique de l' interrupteur
Comment brancher
et câbler le montage
d'un va et vient ?
