Câblage et branchement d'un va et vient

Norme électrique NF C 15-100
Installation electrique
Installation electrique
Installation electrique

Câblage et branchement d'un va et vient
Installation d'un circuit électrique va et vient sur plan architectural

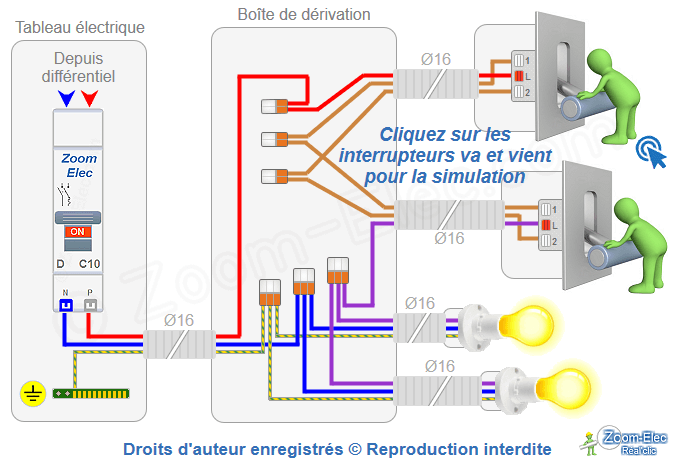

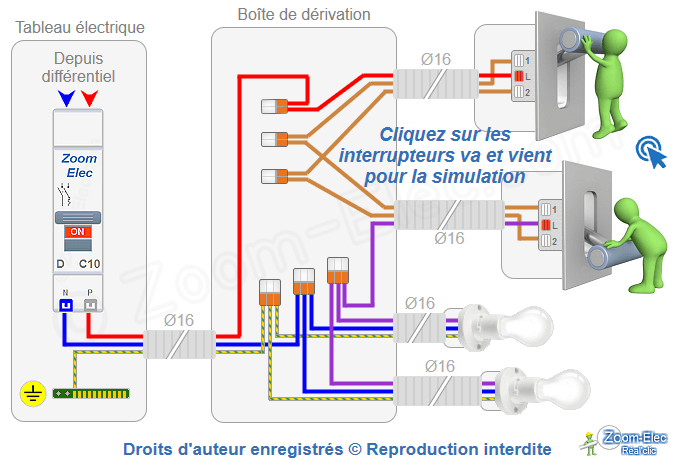

Câbler et brancher un va et vient alimenté par boîte de dérivation
Comment brancher un interrupteur va et vient ?
Raccordement, branchement d'interrupteurs va et vient
Norme électrique d'installation d'un circuit va et vient
Changer d'interrupteur va et vient !

Câblage et branchement d'un va et vient

Installation d'un circuit électrique va et vient sur plan architectural

Câbler et brancher un va et vient alimenté par boîte de dérivation

Comment brancher un interrupteur va et vient ?
Raccordement, branchement d'interrupteurs va et vient
Norme électrique d'installation d'un circuit va et vient
Changer d'interrupteur va et vient !

Montage électrique d'un va et vient
Câblage et branchement d'un va et vient
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Zoom-Elec sur le va et vient
- Respecter la norme électrique
NF C 15-100
et les notices d'installations
Norme électrique NF C 15-100 et notices d'installations
Mise en garde : couper le disjoncteur général et vérifier la hors tension
Utilisation d'un va et vient
- Utiliser du matériel marqué CE voir NF
(HAR pour fil et câble recommandé).
Avant toute intervention sur
une installation électrique :
Mise en garde : couper le disjoncteur général et vérifier la hors tension
Branchement d'un va et vient
Norme électrique NF C 15-100 et notices d'installations
Mise en garde : couper le disjoncteur général et vérifier la hors tension
- Éteindre ou débrancher
les équipements sensibles,
- Déclencher le disjoncteur général
- Vérifier la hors tension
du ou des circuits
électriques concernés.

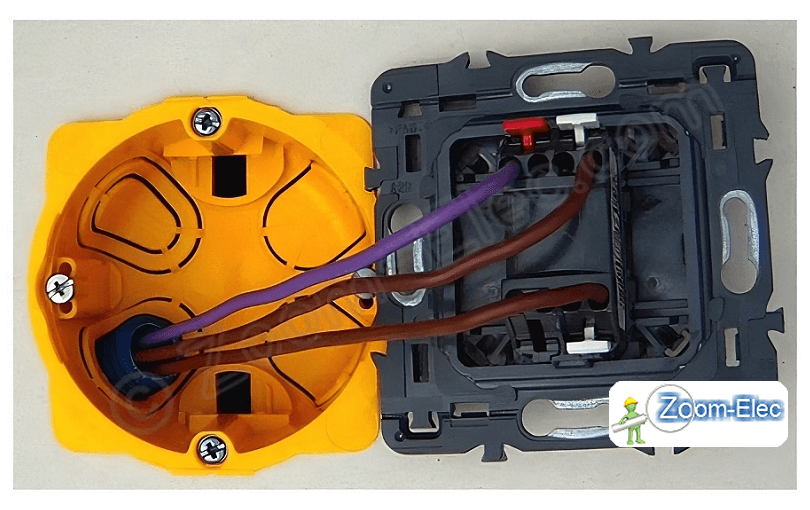

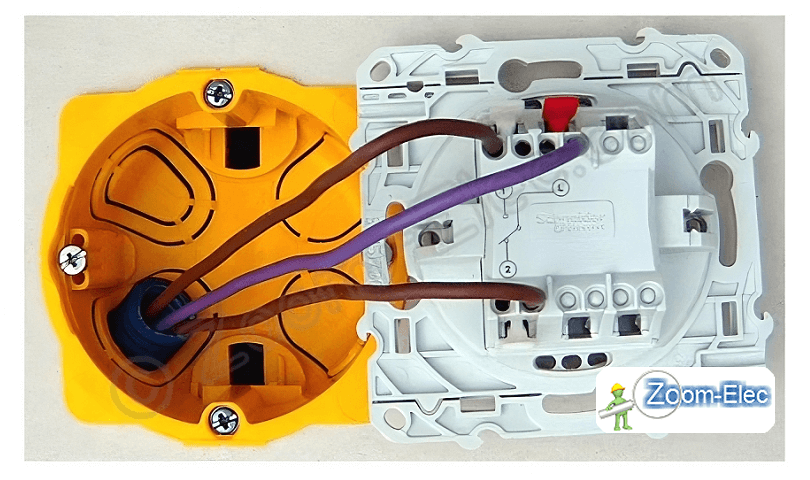

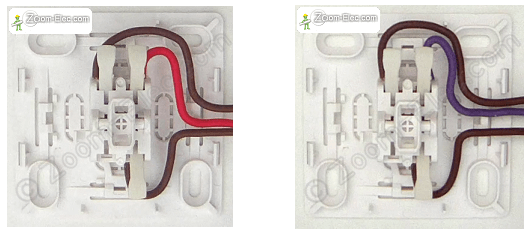

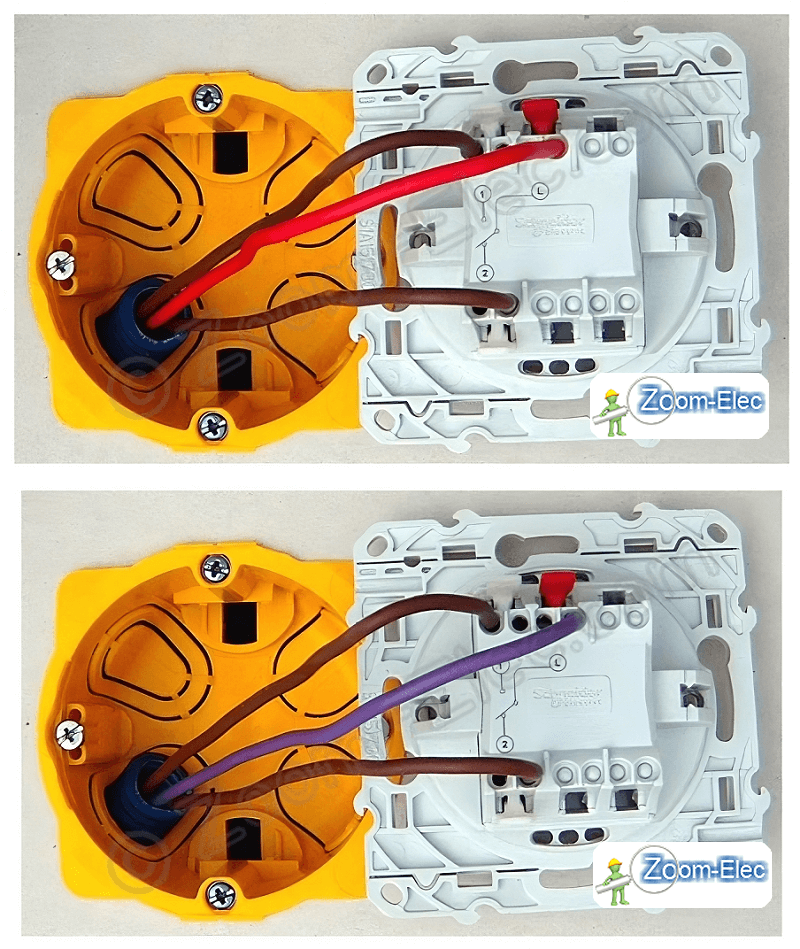

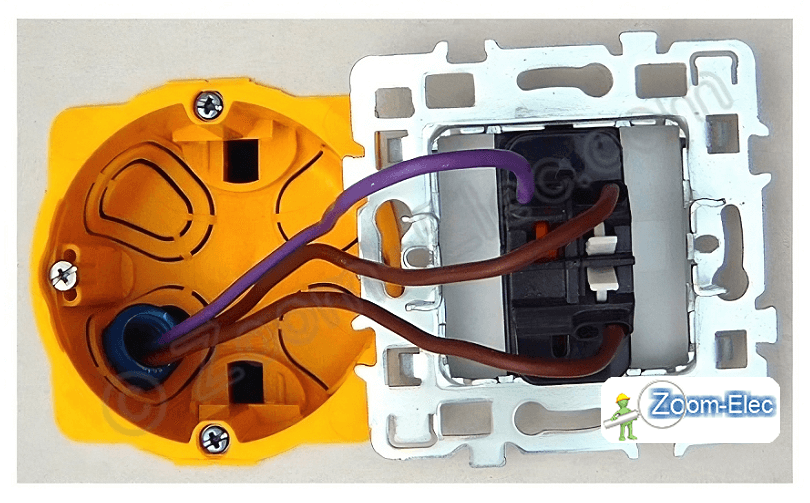

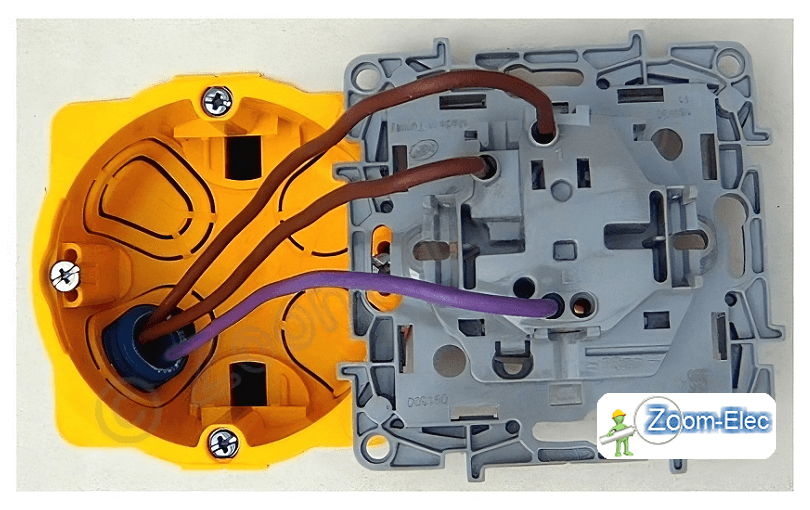

Branchement du va et vient n°2 :
• Lampe = borne
rouge, L ou P
• Navettes = bornes 1 & 2
Branchement d'un va et vient

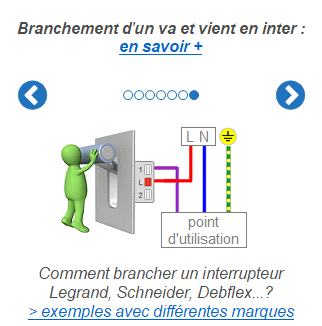

Comment brancher un va et vient ?
Mise en garde : couper le disjoncteur général et vérifier la hors tension

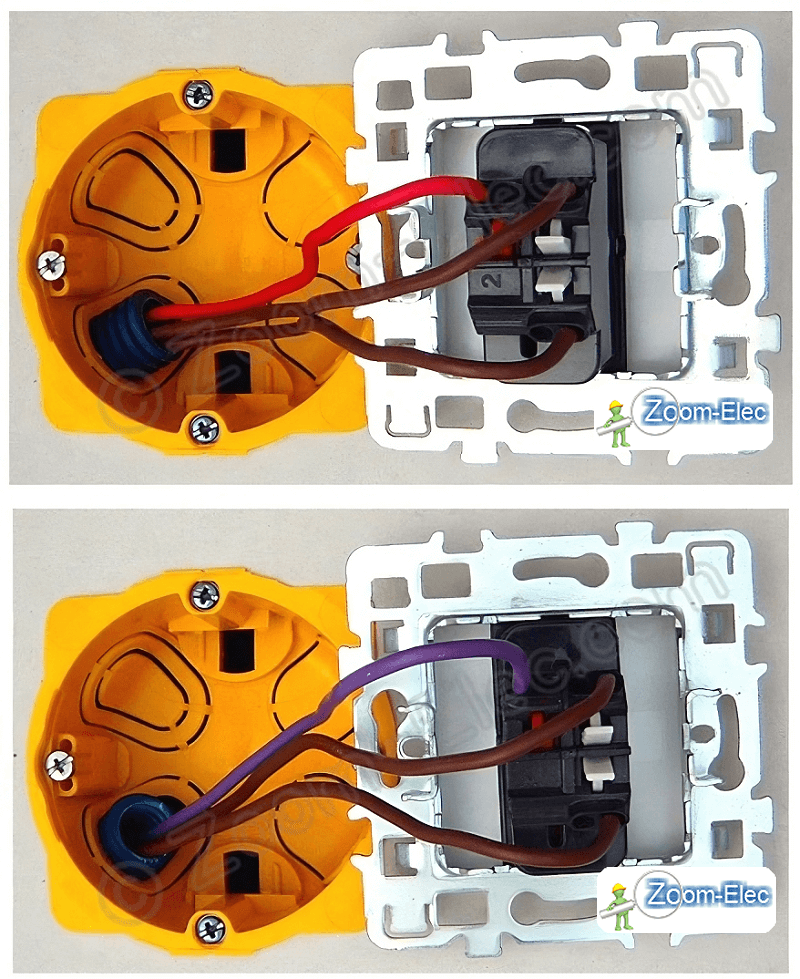

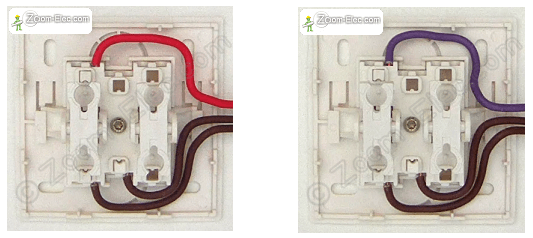

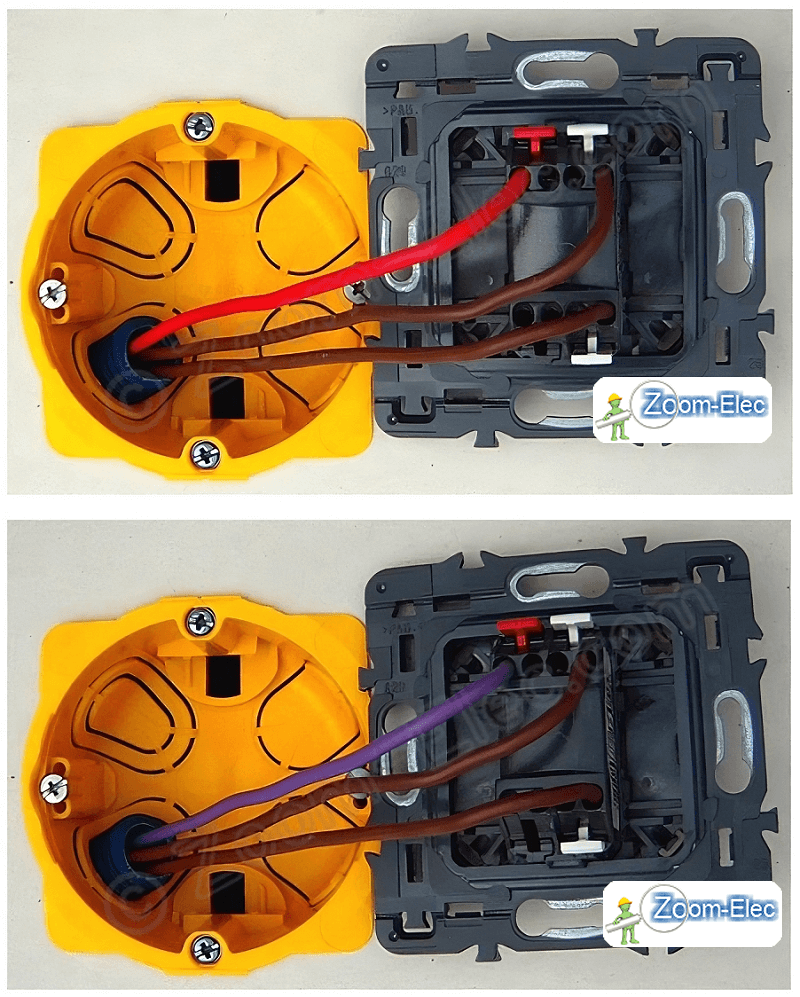

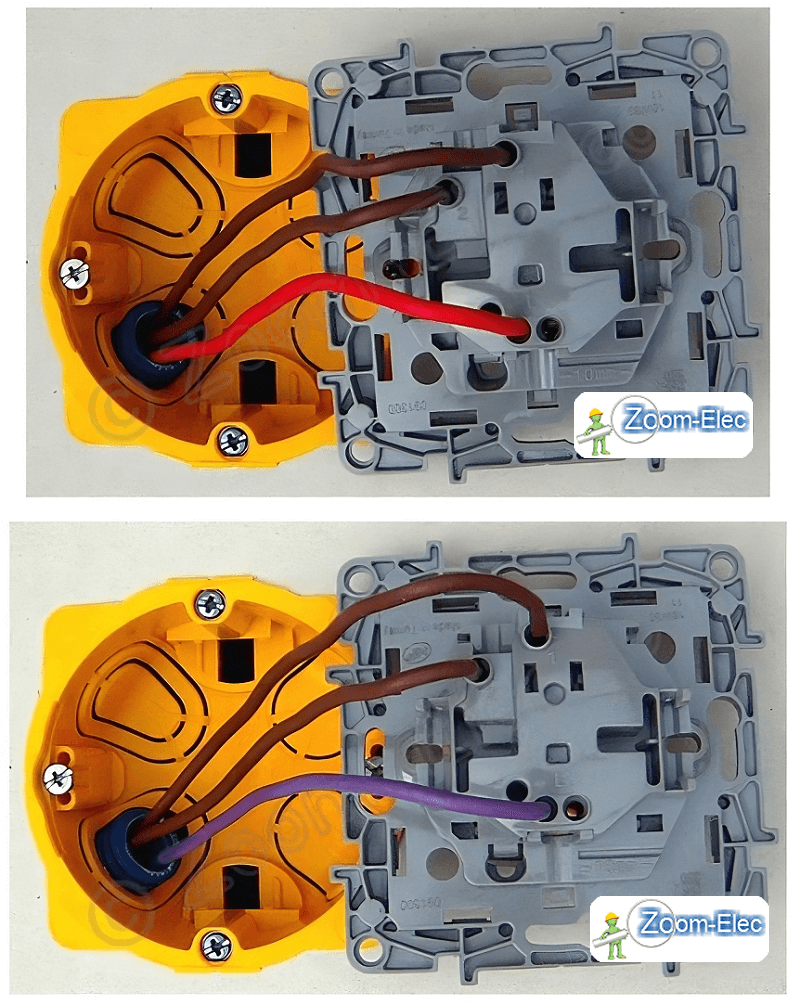

Comment raccorder un va et vient
Legrand, Schneider, Debflex...?
Voir les exemples avec différentes marques

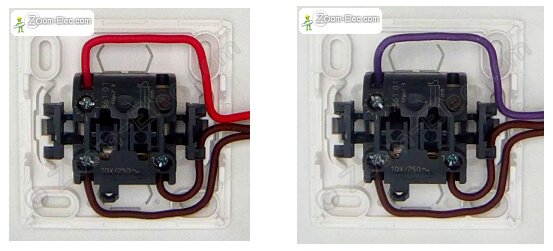

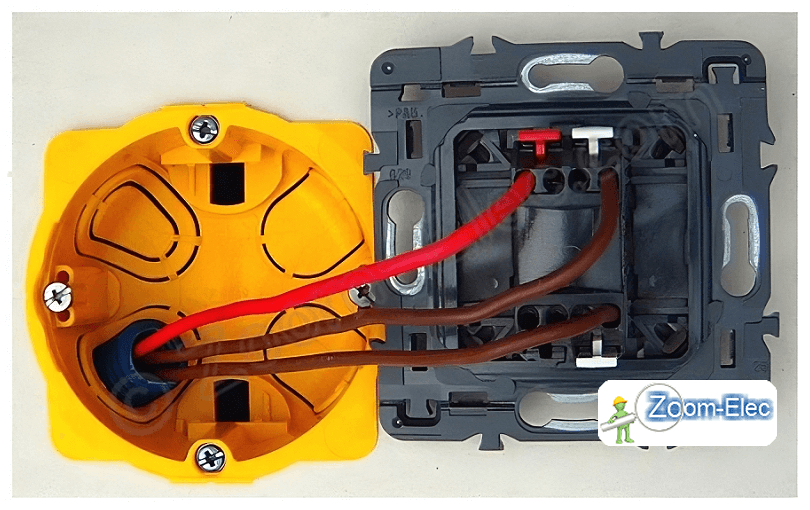

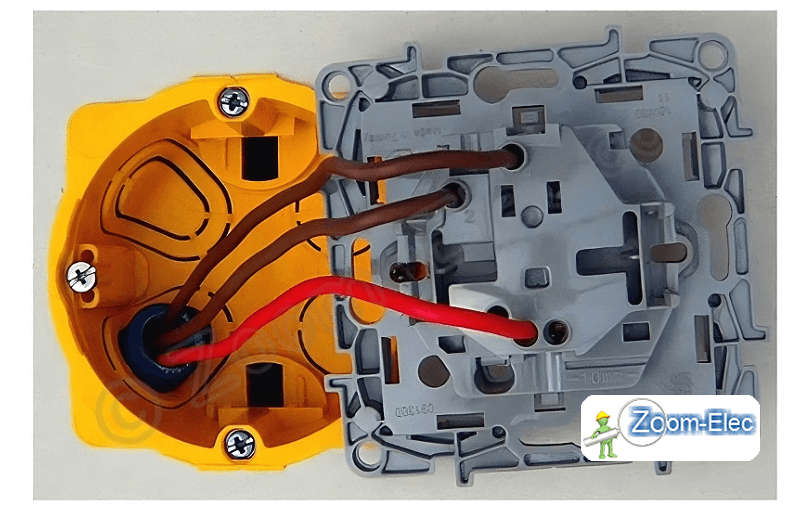

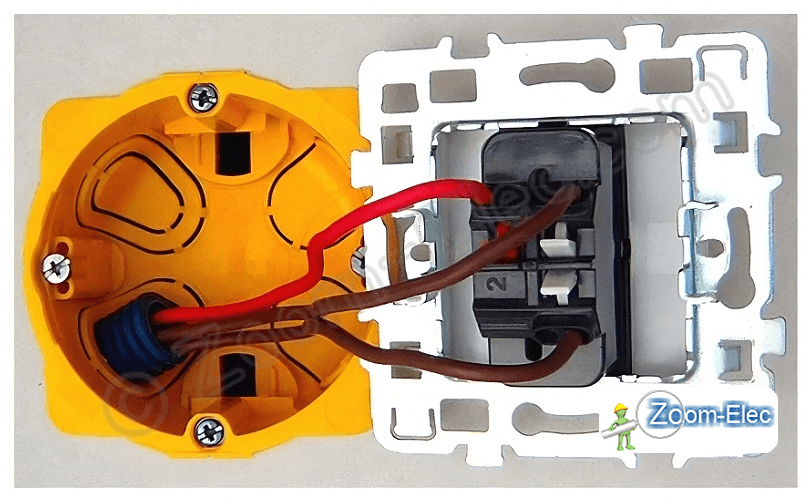

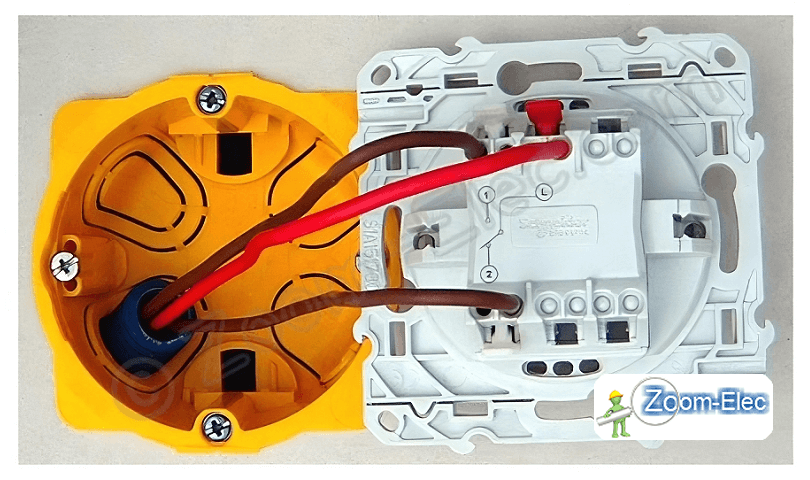

Branchement du va et vient n°1 :
• Phase = borne
rouge, L ou P
• Navettes = bornes 1 & 2
Comment brancher un va et vient ?
Schéma électrique et plan de câblage d'un circuit va et vient
Branchement d'un va et vient
L = Phase
N = Neutre
Comment brancher un va et vient
Legrand, Schneider, Debflex...?
Voir les exemples avec différentes marques
Comment fonctionne un va et vient ?
Comment câbler son circuit ?
plusieurs montages possibles !
Schéma électrique et plan de câblage d'un circuit va et vient
Prise commandée par va et vient
Comment brancher un va et vient ?
Voir le schéma électrique du va et vient
(interactif avec phase virtuelle)

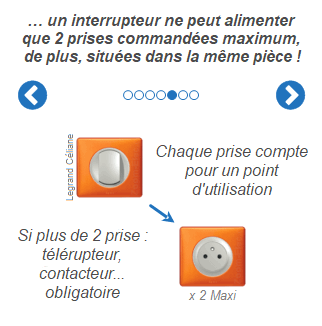

un va et vient ne peut alimenter
que 2 prises commandées maximum,
de plus, situées dans la même pièce !
Prise commandée par va et vient
Section et point d'utilisation d'un circuit électrique d'éclairage
Schéma électrique et plan de câblage d'un circuit va et vient
Si plus de
2 prises :
télérupteur,
contacteur...
obligatoire
Chaque prise compte
pour un point d'utilisation

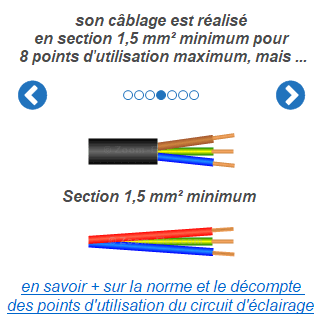

son câblage est réalisé
en section 1,5 mm² minimum pour
8 points d'utilisation maximum, mais ...
Section et point d'utilisation d'un circuit électrique d'éclairage
Protection d'un circuit électrique d'éclairage
Prise commandée par va et vient
Section 1,5 mm² minimum

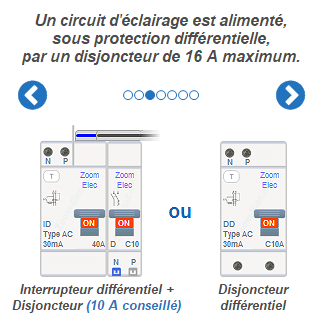

Un circuit d'éclairage est alimenté,
sous protection différentielle,
par un disjoncteur de 16A maximum.
Protection d'un circuit électrique d'éclairage
Hauteur de pose d'un interrupteur va et vient
Section et point d'utilisation d'un circuit électrique d'éclairage
Interrupteur différentiel +
Disjoncteur
(10A conseillé)
Disjoncteur
différentiel

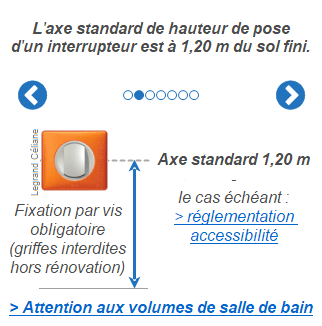

L'axe standard de hauteur de pose
d'un interrupteur va et vient
est à 1,20 m du sol fini.
Hauteur de pose d'un interrupteur va et vient
Utilisation d'un va et vient
Protection d'un circuit électrique d'éclairage
Axe standard 1,20 m
Fixation par vis obligatoire
(griffes interdites
hors rénovation)
-
Voir la réglementation accessibilité
Un va et vient commande
un ou plusieurs points d'éclairages
de 2 endroits différents.
Utilisation d'un va et vient
Norme électrique NF C 15-100 et notices d'installations
Hauteur de pose d'un interrupteur va et vient
Ex :
Couloir,
Escalier...
2 prises commandées maxi par va et vient
Les sections de fil ou câble sont données aux minima (application standard, hors chute de tension).
Les calibres des protections sont donnés aux maxima.


Câblage et branchement d'un va et vient

Câblage et branchement d'un va et vient

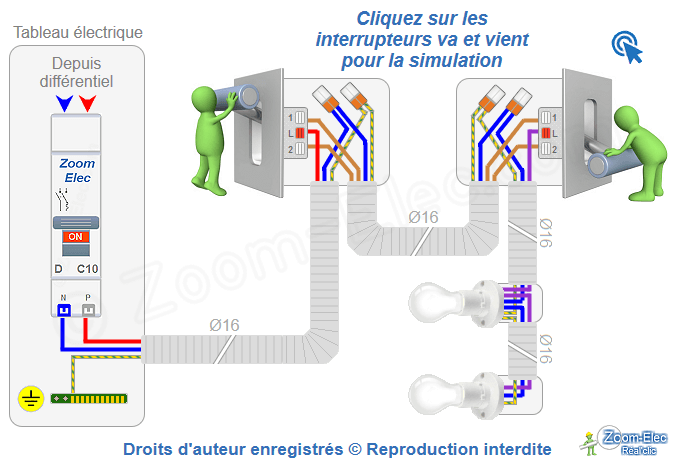

  Ce schéma représente le câblage d'un va et vient sans boîte de dérivation. L'alimentation partira vers le premier boîtier d'appareillage pour permettre le branchement de la première commande. Profitant du cheminement des navettes

(fils marron)

,
la terre et le neutre seront également distribués au deuxième boîtier avant de desservir le ou les points d'éclairages.

ATTENTION :

la norme électrique n'autorise que 8 points d'éclairage par circuit et 2 prises commandées par va et vient

Exemple avec 2 lampes :

Câblage et branchement d'un va et vient

Branchement d'un va et vient
Branchement interrupteur va et vient
Cablage va et vient
Branchement va et vient
Branchement d'un va et vient
Branchement interrupteur va et vient
Cablage va et vient
Branchement va et vient

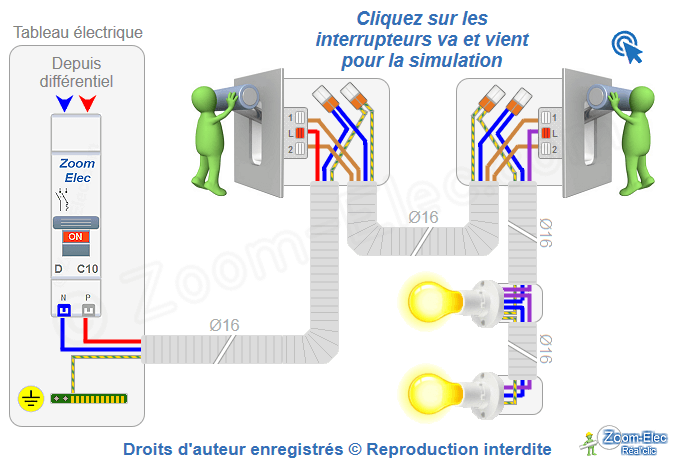

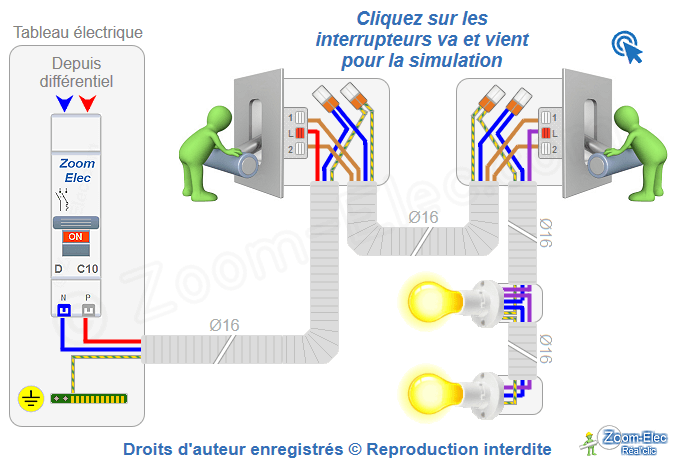

Cliquez sur les interrupteurs va et vient pour la simulation

  Les conducteurs de neutre et de terre n'ont pas l'obligation d'être sectionnés dans le boîtier de l'interrupteur va et vient mais cela facilite grandement la mise en oeuvre suivant la longueur de cheminement vers la ou les lampe(s)


(suivant la profondeur du boîtier d'appareillage, il est déconseillé d'avoir plus de 2 gaines à celui-ci)
.

Rappel du fonctionnement d'un va et vient avec cheminement de la phase sur le schéma électrique interactif du circuit :

Schéma du va et vient

Schéma électrique du va et vient

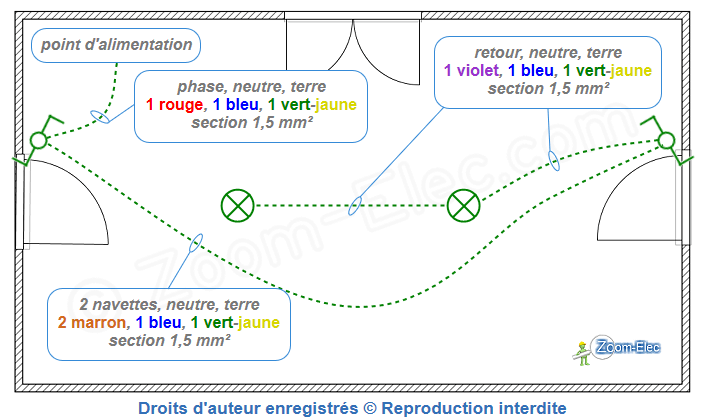

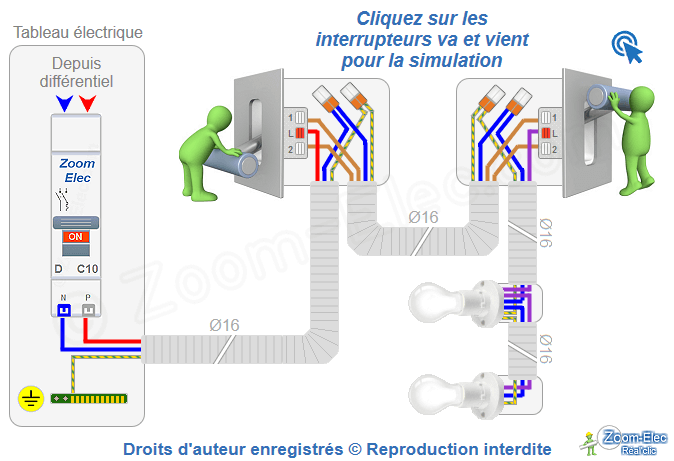

Installation d'un circuit électrique va et vient par plan architectural

Installation d'un circuit électrique va et vient par plan architectural

Le plan de câblage reprend les couleurs de fils des différents schémas électriques d'un va et vient.

Les branchements apparaîtront en survolant ou cliquant les différents symboles des inters va et vient et des lampes !
Exemple avec 2 lampes (8 points d'utilisation maxi par circuit, 2 prises commandées maxi par va et vient)
Plan electrique va et vient, montage du câblage, branchement
Plan electrique va et vient, montage du câblage, branchement
Plan electrique va et vient, montage du câblage, branchement
va et vient : branchement interrupteur va et vient montage cablage
va et vient : branchement interrupteur va et vient montage cablage
va et vient : branchement interrupteur va et vient montage cablage
va et vient : branchement interrupteur va et vient montage cablage

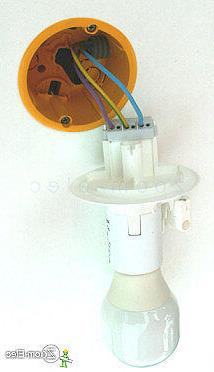

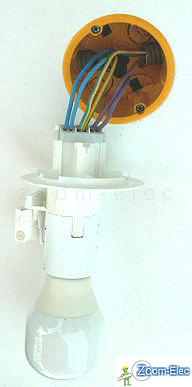

Raccordement lampe boitier DCL
Branchement lampe boitier DCL

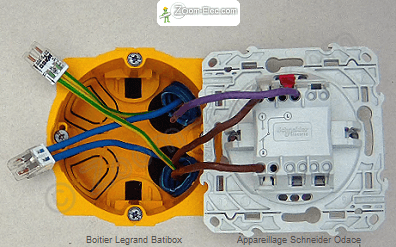

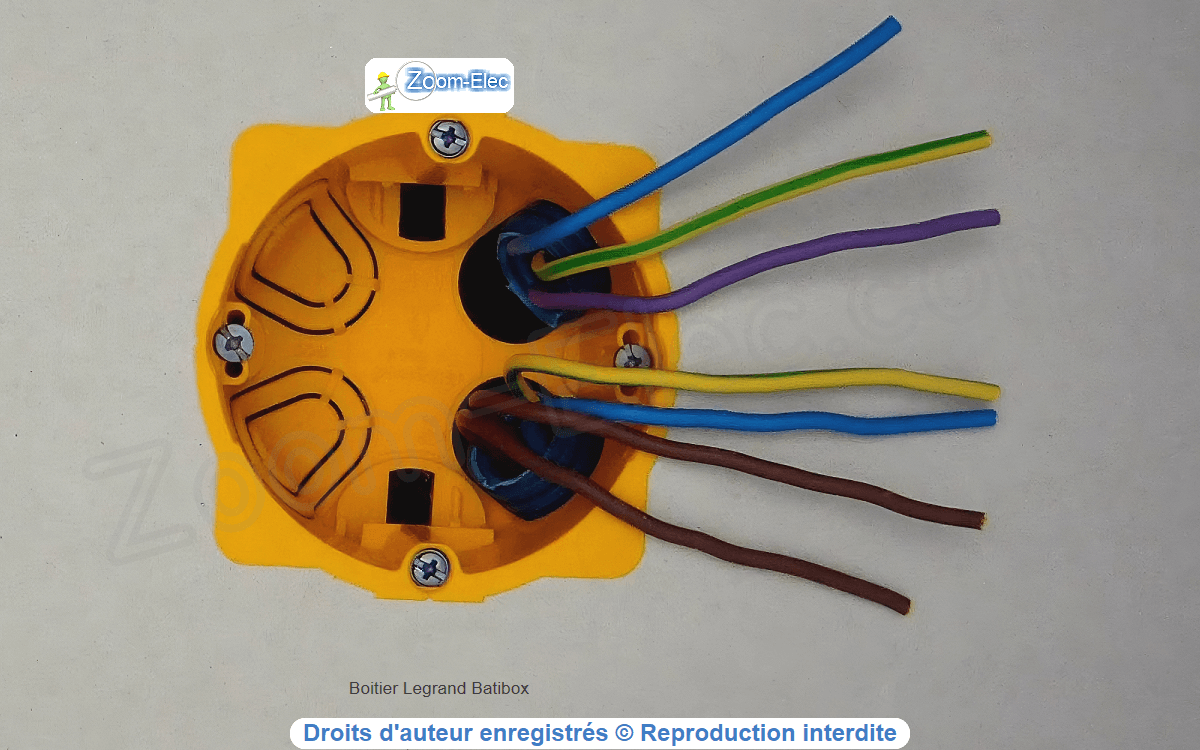

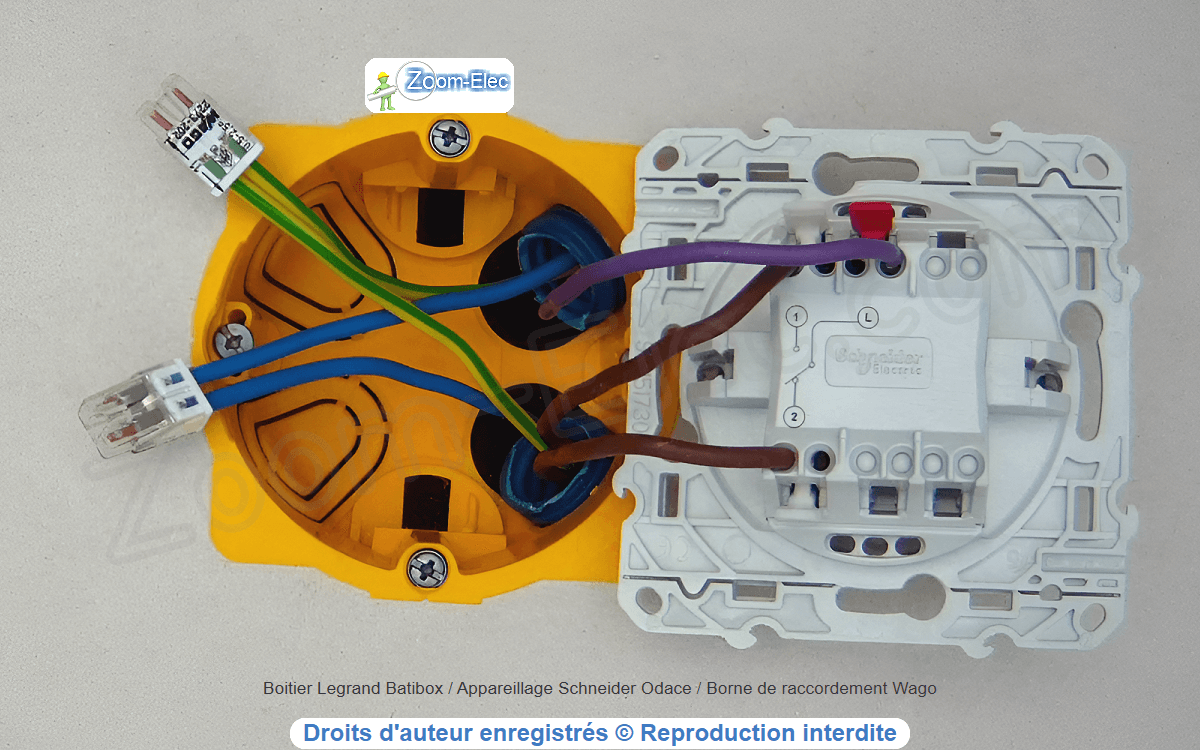

Montage du câblage d'un va et vient coté retour lampes

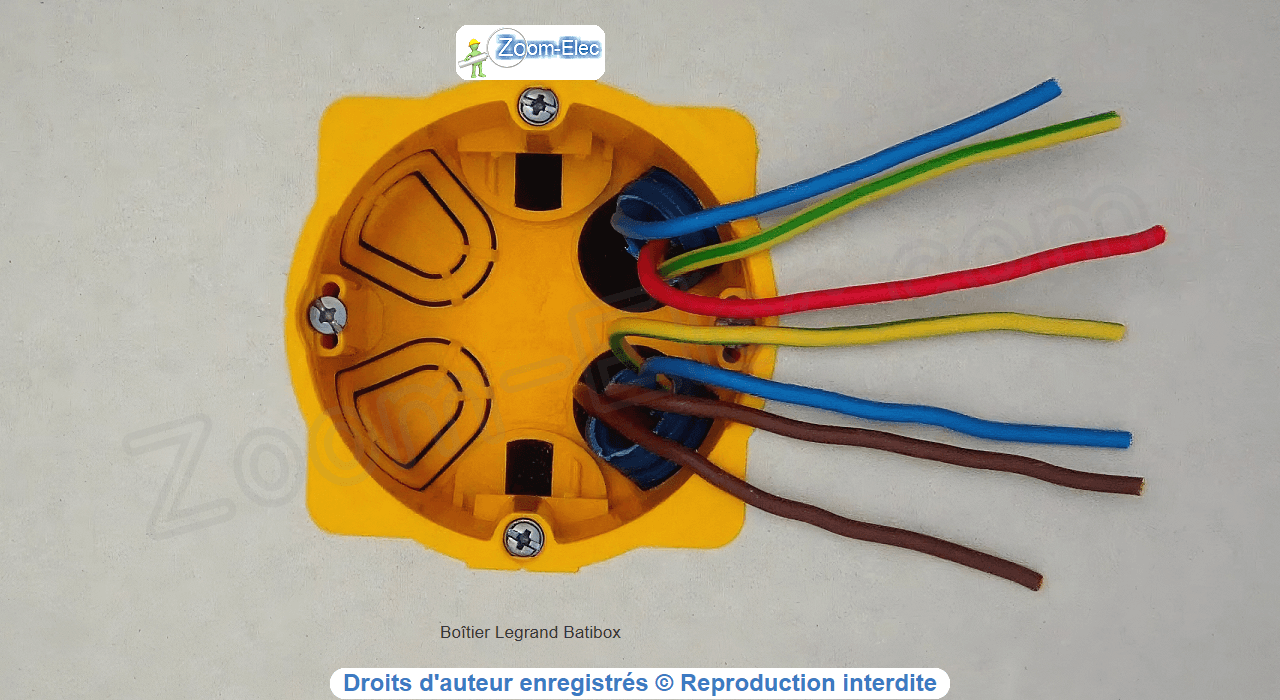

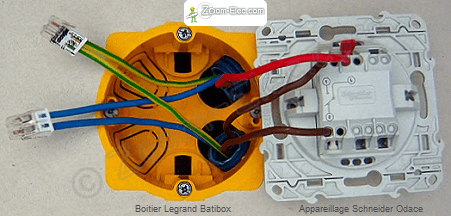

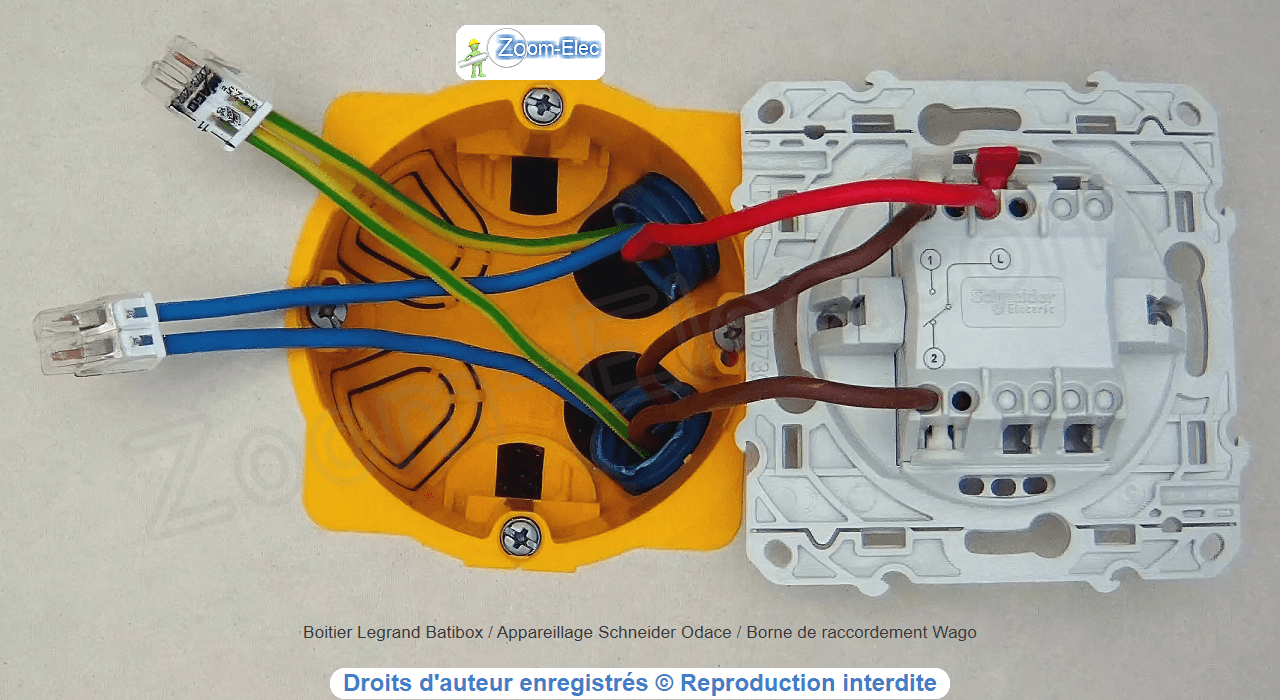

Montage du câblage d'un interrupteur va et vient coté alimentation

Ce plan ne donne qu'un exemple du montage à réaliser pour effectuer le câblage du circuit électrique d'un va et vient.
Il est bien entendu à adapter aux caractéristiques des lieux

(voir l'exemple du schéma de câblage du chapitre suivant)

.

Que vous effectuez le passage des fils sous gaines ou sous moulures le principe restera identique.

Comment câbler le montage du circuit électrique d'un va et vient :

1.
L'alimentation :

Du point d'alimentation retenu* jusqu'au 1er boîtier d'interrupteur va et vient,






2.
Les navettes :

Du boîtier du 1er interrupteur va et vient jusqu'au boîtier du 2eme interrupteur va et vient,





3.
Le retour lampe :

Du boîtier du 2eme interrupteur va et vient au point d'utilisation (lampe ou prise commandée*),





4.
Le repiquage de la 2eme lampe, le cas échéant :

Du 1er point d'utilisation au 2eme point d'utilisation





5.

Pour un ou plusieurs repiquage(s) de lampe(s) supplémentaire(s), reprendre le paragraphe 3

1.
L'alimentation :



Du point d'alimentation retenu* jusqu'au 1er boîtier d'interrupteur va et vient,








2.
Les navettes :



Du boîtier du 1er interrupteur va et vient jusqu'au boîtier du 2eme interrupteur va et vient,






3.
Le retour lampe :



Du boîtier du 2eme interrupteur va et vient au point d'utilisation (lampe ou prise commandée*),






4.
Le repiquage de la 2eme lampe, le cas échéant :



Du 1er point d'utilisation au 2eme point d'utilisation






5.

Pour un ou plusieurs repiquage(s) de lampe(s) supplémentaire(s), reprendre le paragraphe 3

1.
L'alimentation :



Du point d'alimentation retenu* jusqu'au 1er boîtier d'interrupteur va et vient,









2.
Les navettes :



Du boîtier du 1er interrupteur va et vient jusqu'au boîtier du 2eme interrupteur va et vient,










3.
Le retour lampe :



Du boîtier du 2eme interrupteur va et vient au point d'utilisation (lampe ou prise commandée*),










4.
Le repiquage de la 2eme lampe, le cas échéant :



Du 1er point d'utilisation au 2eme point d'utilisation








5.

Pour un ou plusieurs repiquage(s) de lampe(s) supplémentaire(s), reprendre le paragraphe 3

1 fil pour la phase, toutes couleurs autres que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

1 fil pour la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la phase, toutes couleurs autres que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

1 fil pour la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la phase, toutes couleurs autres que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

1 fil pour la terre, couleur vert/jaune de section 1,5mm²

*

depuis l'installation existante, d'une boîte de dérivation ou directement du tableau électrique suivant configuration

2 fils pour les navettes, autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en marron dans l'exemple)

de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

2 fils pour les navettes, autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en marron dans l'exemple)

de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

2 fils pour les navettes, autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en marron dans l'exemple)

de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

1 fil pour le retour, autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en violet dans l'exemple)

de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour le retour, autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en violet dans l'exemple)

de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour le retour, autres que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en violet dans l'exemple)

de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité du retour, même couleurs que celle utilisée précedement, de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la continuité du retour, même couleurs que celle utilisée précedement, de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la continuité du retour, même couleurs que celle utilisée précedement, de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

Câblage électrique d'interrupteurs va et vient

Une fois le circuit établi, il ne vous restera plus qu'à brancher et installer les
interrupteurs va et vient et à raccorder les boitiers DCL !

*
Le nombre de prise commandées par interrupteur est limité,
voir le chapitre :
Norme électrique d'installation d'un circuit va et vient


Câbler et brancher un va et vient alimenté par boîte de dérivation

Câbler et brancher un va et vient alimenté par boîte de dérivation

Variante de câblage du circuit électrique d'un va et vient, les connexions sont placées dans une boîte de dérivation ou dans le tableau électrique.

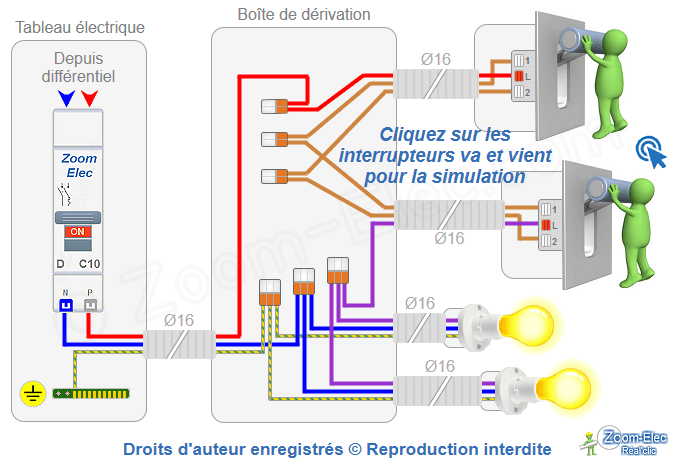

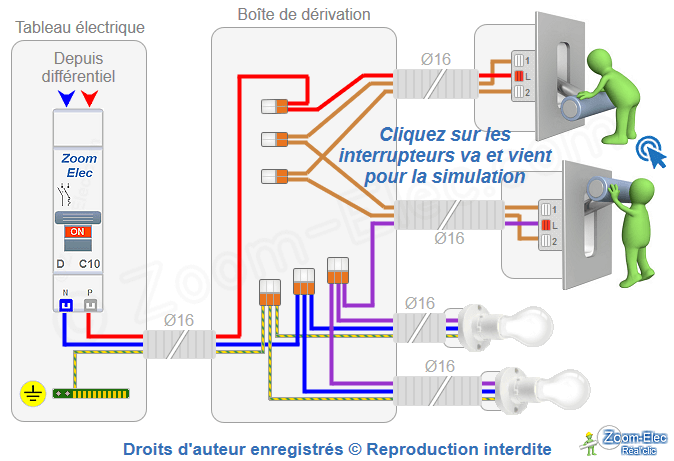

Exemple avec 2 lampes

Montage du circuit, comment brancher un va et vient par boîte de dérivation ?

Interrupteur va et vient schema de cablage
Brancher un va et vient
Montage va et vient
Comment brancher un va et vient
Interrupteur va et vient schema de cablage
Brancher un va et vient
Montage va et vient
Comment brancher un va et vient

Ce montage évite d'avoir deux gaines aux boîtiers d'interrupteurs va et vient et il est plus facile à réaliser lorsque des combles sont disponibles pour loger la boîte de dérivation ou lorsque le circuit est à proximité du tableau électrique.

ATTENTION :


8 points d'éclairage maximum par disjoncteur,
2 prises commandées maximum par va et vient



Comment brancher un interrupteur va et vient ?

Comment brancher un interrupteur va et vient ?

Principe de base, exemples dans le chapitre suivant  !

3 bornes sont utilisées pour brancher un interrupteur va et vient :

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

(fils rouge et violet sur le plan et schémas)

2 bornes relient les interrupteurs va et vient entre eux par l'intermédiaire des navettes

(fils marron sur le plan et schémas)

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

(fils rouge et violet sur le plan et schémas)

2 bornes relient les interrupteurs va et vient entre eux par l'intermédiaire des navettes

(fils marron sur le plan et schémas)

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

(fils rouge et violet sur le plan et schémas)

2 bornes relient les interrupteurs va et vient entre eux par l'intermédiaire des navettes

(fils marron sur le plan et schémas)

Les couleurs utilisées dans le plan et schémas ne sont que des exemples pour une facilité de mise en oeuvre et un meilleur repérage, la norme stipule :

La phase, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

Il est important de respecter la borne du commun de celles des navettes sur un interrupteur va et vient !

Sur les appareillages, le commun est repéré en

rouge

et/ou par la lettre

P

ou

L

*

(selon fabricants)

 :

   Cette borne reçoit la phase ou bien le retour.
   Les autres bornes repérées 1 et 2 reçoivent les navettes

Schéma de câblage et de branchement du va et vient

*

En cas de doute il faut vérifier les contacts avec un ohmmètre pour éviter les pannes à la mise en route !

Va et vient n°1 :






Va et vient n°2 :

Phase sur repère

rouge, L

ou

P

1 fil navette sur la borne 1

1 fil navette sur la borne 2

Lampe(s) sur repère

rouge, L

ou

P

1 fil navette sur la borne 1

1 fil navette sur la borne 2

Dans la pratique, aucun repérage de branchement n'est à respecter pour câbler les navettes entre les bornes 1 et 2 de chaque appareillage

(voir chapitre suivant)

.



Raccordement, branchement d'interrupteurs va et vient

Branchement d'interrupteurs va et vient

Dans ces exemples la phase est en rouge, les navettes en marron et le retour de lampe en violet, reprenant les couleurs de fils des schémas électriques et du plan de montage du câblage.

Comment brancher un va et vient encastré ?

> En savoir + sur la pose d'un boîtier placo
Branchement d'un va et vient

Legrand Neptune :

Branchement electrique va et vient
Brancher un interrupteur va et vient
Comment brancher un interrupteur va et vient Legrand
Branchement d'un va et vient

Legrand Mosaic ou Céliane :

Branchement interrupteur va et vient Legrand
Raccordement interrupteur va et vient
Branchement va et vient Legrand
Branchement d'un va et vient

Schneider Odace :

Branchement interrupteur va et vient Schneider
Branchement interrupteur va et vient
Branchement va et vient Schneider
Branchement d'un va et vient

Lexman ou Zeiger :

Branchement va et vient
Montage va et vient
Comment brancher un va et vient Lexman ou Zeiger

Comment brancher un va et vient saillie ?

Brancher des interrupteurs va et vient

Legrand :

Branchement d'un interrupteur va et vient Legrand
Comment brancher un va et vient
Comment faire un va et vient
Raccorder ou brancher un interrupteur va et vient
Brancher des interrupteurs va et vient

Debflex Emeraude :

Interrupteur va et vient branchement
Brancher un va et vient
Branchementinterrupteur va et vient Debflex
Brancher des interrupteurs va et vient

Zeiger Neo :

Raccordement electrique d'un interrupteur va et vient
Comment brancher un interrupteur va et vient
Montage interrupteur va et vient

Comment raccorder des anciens modèles de va et vient Legrand Neptune ?

Branchement electrique d'un interrupteur va et vient
Comment brancher un interrupteur va et vient
Phase
Navette
Navette
Raccordement d'un interrupteur va et vient
Retour
Navette
Navette


Norme électrique d'installation d'un circuit va et vient

Norme électrique d'installation d'un circuit va et vient

Un circuit électrique d'interrupteurs va et vient doit être protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A)

Schéma de principe d'un tableau électrique

Schéma d'un tableau électrique

Norme d'installation du montage d'un va et vient

Son câblage est réalisé en section 1,5mm² minimum avec :

Section de câble et fil électrique

La phase, navettes et retour, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

La phase, navettes et retour, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

Interrupteur va et vient :

De calibre minimum 10A

(obligation de couper la phase)

Fixation d'appareillage encastré : par vis

(griffes interdites)

Hauteur de pose : entre 0,90 et 1,30 m du sol fini

(généralement axe 1,20 m)

De calibre minimum 10A

(obligation de couper la phase)

Fixation d'appareillage encastré : par vis

(griffes interdites)

Hauteur de pose : entre 0,90 et 1,30 m du sol fini

(généralement axe 1,20 m)
Réglementation accessibilité, le cas échéant


Éclairage :

•  Un disjoncteur (au départ d'un circuit électrique d'éclairage) peut comprendre un maximum de 8 points d'utilisations :

Un équipement comportant plusieurs lampes est considéré comme un seul point d'utilisation

Lors d'utilisations de spots ou de bandeaux on décompte un point d'utilisation par tranche de 300VA

dans la même pièce

Une prise de courant commandée

(interdite dans une salle de bain, salle d'eau et WC)

est considérée comme un point d'utilisation

Un équipement comportant plusieurs lampes est considéré comme un seul point d'utilisation

Lors d'utilisations de spots ou de bandeaux on décompte un point d'utilisation par tranche de 300VA

dans la même pièce

Une prise de courant commandée

(interdite dans une salle de bain, salle d'eau et WC)

est considérée comme un point d'utilisation

Un équipement comportant plusieurs lampes est considéré comme un seul point d'utilisation

Lors d'utilisations de spots ou de bandeaux on décompte un point d'utilisation par tranche de 300VA

dans la même pièce

Une prise de courant commandée

(interdite dans une
salle de bain, salle d'eau et WC)

est considérée comme
un point d'utilisation

(la norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement dans la même pièce, à partir de 3 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire)

En savoir plus :

Prise commandée par va et vient

Prise commandée par télérupteur

• La norme électrique NF C 15-100 impose dans certaines au moins un point lumineux au plafond de celle-ci :

Norme électrique NF C 15-100, équipement minimum

• Toute canalisation d'installation électrique encastrée doit finir dans une boîte de connexion, boîtier DCL

(interdit dans les volumes 0 et 1 de salle de bain et salle d'eau, autorisés dans le volume 2 sous réserve d'être recouvert par un luminaire adapté au volume ou en attente si muni d'un obturateur, degré de protection IPx4 mini.)

ou luminaire fixe muni d'un bornier de raccordement.

Dérogations :

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisée en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion.

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisé en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion.

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisé en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion.

Les fixations des boîtiers de connexions pour l'alimentation de points d'éclairage dans les plafonds doivent-être réalisées en prévision d'une suspension de luminaire d'une charge de 25Kg minimum.

Pour l'extérieur, tout circuit d'éclairage doit être alimenté par câble et aboutir :

soit dans une boîte de connexion (équipée ou non d'un socle DCL),

soit à un luminaire,

soit à une douille non fixée, permettant d'assurer la fonction de test de l'installation électrique.

soit dans une boîte de connexion (équipée ou non d'un socle DCL),

soit à un luminaire,

soit à une douille non fixée, permettant d'assurer la fonction de test de l'installation électrique.

Réglementation relatives à l'accessibilité, le cas échéant :
Appareillages manuel de commande
Eclairages


Changer d'interrupteur va et vient !

Changer d'interrupteur va et vient !

Un interrupteur avec voyant témoin permet de voir l'état allumé ou éteint du ou des lampe(s) directement sur l'appareillage,
un interrupteur à voyant lumineux permet de le localiser dans l'obscurité.

Va et vient avec voyant lumineux

Va et vient avec voyant témoin


Témoigne de l'état de la lampe : Voyant allumé = Lampe allumée / Voyant éteint = Lampe éteinte

Va et vient avec voyant lumineux

sans neutre

Repérage de l'appareillage dans l'obscurité : Voyant allumé = Lampe éteinte / Voyant éteint = Lampe allumée

Va et vient lumineux permanent


Voyant allumé en permanence pour un repérage de l'appareillage dans l'obscurité

Soutenir Zoom-Elec
Nous offrir le café
En cliquant sur les boutons de partages pour les activer, vous acceptez l'utilisation de cookies liés, merci !
Norme électrique NF C 15-100
Schémas, Câblages, Branchements de circuits électriques

Installation électrique
Tableau électrique
Boost contrôle
Mémentos
Nous déclinons toute responsabilité concernant l'utilisation des informations de cette page, en savoir +
Copright - Droits d'auteur - N°00047598
Zoom-Elec.com
Schema-Electrique.net
