Schéma électrique et branchement
d'un va et vient lumineux sans neutre

Repérage de l'appareillage dans l'obscurité :
Voyant allumé = Lampe éteinte
Voyant éteint = Lampe allumée
Va et vient lumineux sans neutre, schéma de câblage et branchement
- Utilisation et principe de fonctionnement du circuit électrique
- Schéma électrique d'un va et vient lumineux sans neutre
- Branchement d'un va et vient avec voyant lumineux sans neutre
- Schéma de câblage du montage et branchement d'un va et vient
- Norme électrique d'alimentation et de pose d'un circuit va et vient
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !

Zoom-Elec :

inter va et vient lumineux sans neutre



Commande 1 ou plusieurs éclairages (8 maxi)

de 2 endroits différents, > en savoir +



Hauteur de pose :

   axe standard à 1,20 m du sol fini

> Réglementation accessibilité, le cas échéant


Fixation :

va et vient fixés par vis (griffes interdites hors rénovation)



Circuit :

disjoncteur conseillé 10 A (16 A maxi), section 1,5 mm²,

alimentation située à l'extérieur par câble

> en savoir +

Schéma électrique du va et vient avec voyant lumineux sans neutre
Schéma et branchement d'un va et vient avec voyant lumineux sans neutre
Les sections de fil ou câble sont données aux minima (application standard, hors chute de tension).
Les calibres des protections sont donnés aux maxima.

Utilisation et principe de fonctionnement du circuit électrique d'un va et vient

Les interrupteurs va et vient sont utilisés pour commander un ou plusieurs points d'utilisation de deux endroits différents.

Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur) :







A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé

Les interrupteurs va et vient sont utilisés pour commander un ou plusieurs points d'utilisation de deux endroits différents.

Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur) :







A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé

Les interrupteurs va et vient sont utilisés pour commander un ou plusieurs points d'utilisation de deux endroits différents.

Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements (contre 2 pour un interrupteur) :









A chaque action sur un des interrupteurs va et vient, le mécanisme de celui-ci établi un basculement de son contact  inversant l'état initial du circuit : ouvert ou fermé

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

selon la situation de l'appareillage concerné.

2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

selon la situation de l'appareillage concerné.

2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)

1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation

selon la situation de l'appareillage concerné.

2 bornes relient les interrupteurs va et vient entre eux (par l'intermédiare de fils appelés navettes)

Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas la ou les lampe(s).


Les voyants lumineux sans neutre raccordés entre les navettes sont allumés uniquement lorsque la phase n'est pas distribuée (différence de potentiel), ils permettent un repérage des appareillages lorsque les lampe(s) sont éteinte(s) :

Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas la ou les lampe(s).


Les voyants lumineux sans neutre raccordés entre les navettes sont allumés uniquement lorsque la phase n'est pas distribuée (différence de potentiel), ils permettent un repérage des appareillages lorsque les lampe(s) sont éteinte(s) :

Le cheminement de la phase par l'intermédiare des navettes permet d'alimenter ou pas la ou les lampe(s).


Les voyants lumineux sans neutre raccordés entre les navettes sont allumés uniquement lorsque la phase n'est pas distribuée (différence de potentiel), ils permettent un repérage des appareillages lorsque les lampe(s) sont éteinte(s) :

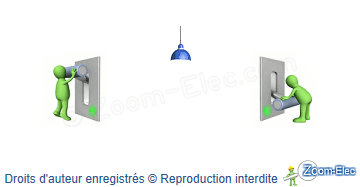

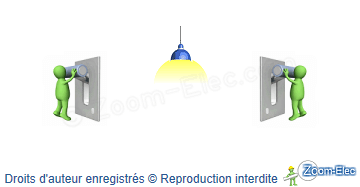

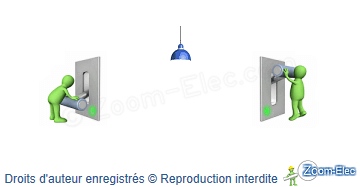

Va et vient voyant sans neutre
Lampe éteinte = Voyant allumé
Lampe allumée = Voyant éteint
Commande repérable facilement dans le noir

Un voyant filaire peut être utilisé en fonction témoin ou lumineux selon son branchement et son mode allumage/extinction adopté, contrairement à un voyant embrochable à connexions définies

Va et vient saillie avec voyant lumineux sans neutre
Va et vient avec voyant témoin

Témoigne de l'état de la lampe :
Voyant allumé = Lampe allumée
Voyant éteint = Lampe éteinte

Va et vient lumineux permanent

Voyant allumé en permanence pour un repérage de l'appareillage

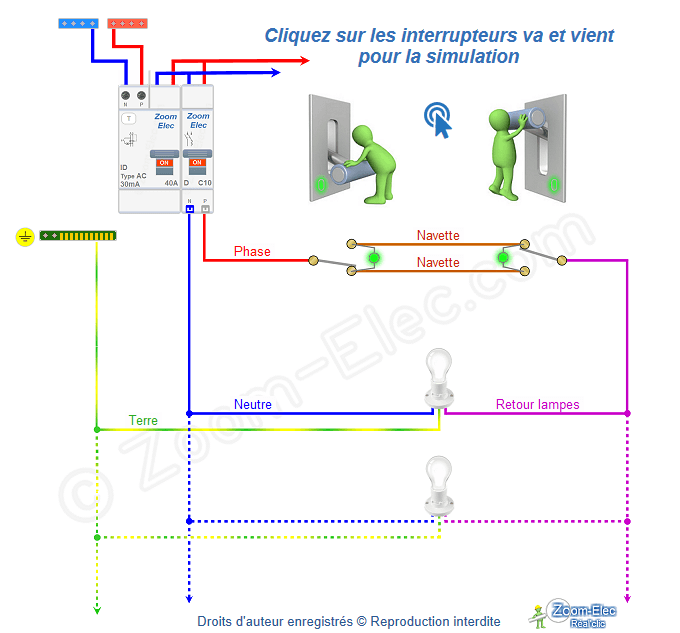

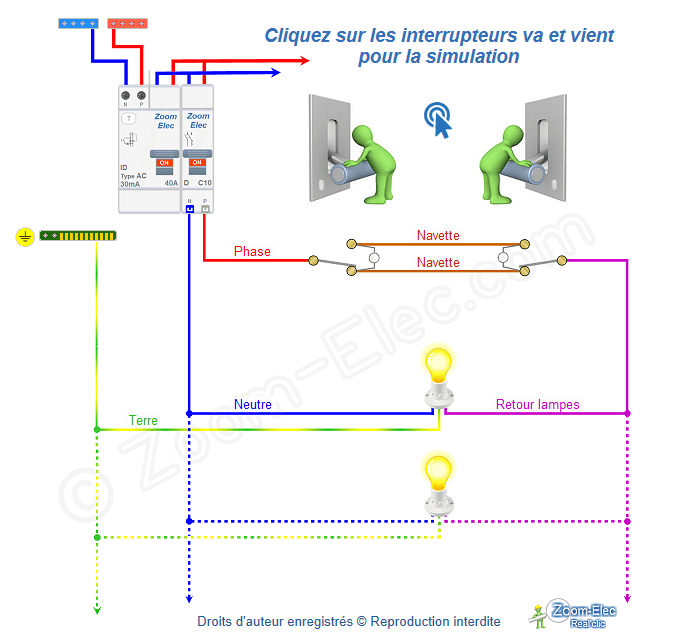

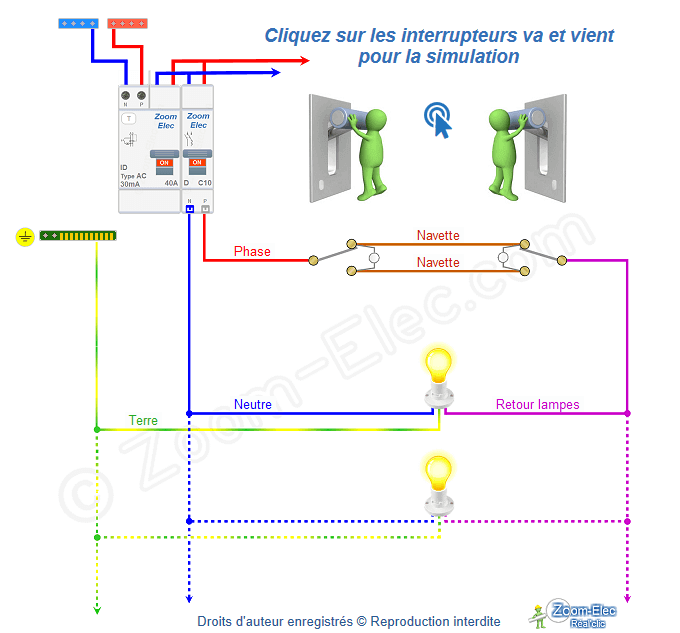

Schéma électrique d'un va et vient lumineux sans neutre

Avec le schéma électrique du va et vient lumineux sans neutre, on remarque :

Les voyants sont raccordés entre les navettes

En inversant la position initiale d'un interrupteur va et vient, on bascule son contact

Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)
les voyants sans neutre s'éteignent lorsque la phase est distribuée

(différence de potentiel)

En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase

Les voyants sont raccordés entre les navettes

En inversant la position initiale d'un interrupteur va et vient, on bascule son contact

Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)
les voyants sans neutre s'éteignent lorsque la phase est distribuée

(différence de potentiel)

En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase

Les voyants sont raccordés entre les navettes

En inversant la position initiale d'un interrupteur va et vient, on bascule son contact

Suivant la position des contacts des deux interrupteurs va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)
les voyants sans neutre s'éteignent lorsque la phase est distribuée

(différence de potentiel)

En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que le cheminement de la phase

Va et vient avec voyant lumineux sans neutre


Schéma électrique interactif de l'installation,
principe de câblage du circuit et de branchement du montage

Va et vient avec voyant lumineux sans neutre


Schéma électrique interactif de l'installation,
principe de câblage du circuit
et de branchement du montage

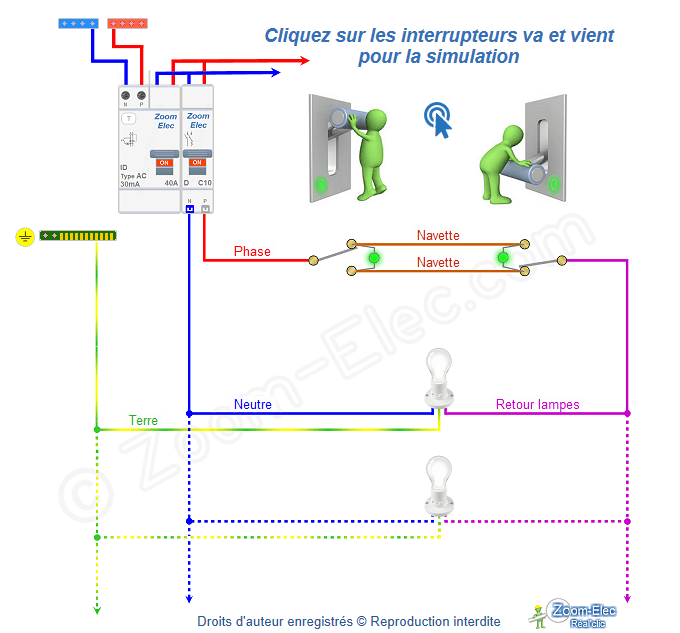

Schéma du va et vient lumineux sans neutre
Schéma du va et vient avec voyant lumineux sans neutre
Càblage d'un va et vient lumineux sans neutre
Va et vient lumineux sans neutre
Cliquer sur les interrupteurs va et vient pour la simulation
Va et vient à voyant lumineux sans neutre
Va et vient à voyant lumineux sans neutre

Description du schéma électrique du va et vient lumineux sans neutre :

La phase se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes.

Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s) et allume ou éteint les voyants.

Le neutre et la terre sont raccordés directement aux point(s) d'utilisation(s)

La phase se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes.

Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s) et allume ou éteint les voyants.

Le neutre et la terre sont raccordés directement aux point(s) d'utilisation(s)

La phase se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes.

Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s) et allume ou éteint les voyants.

Le neutre et la terre sont raccordés directement aux point(s) d'utilisation(s)

Voyant Legrand Neptune
Cheminement de la phase sur le schéma d'un va et vient

Branchement d'un va et vient avec voyant lumineux sans neutre

Branchement d'un va et vient
avec voyant lumineux sans neutre

Comment brancher un va et vient avec voyant sans neutre ?

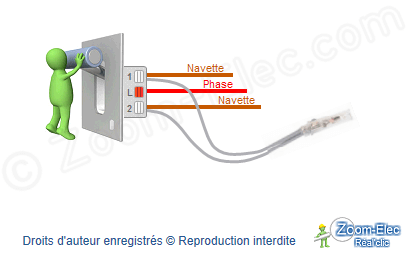

  Un interrupteur va et vient dispose de 3 bornes pour effectuer les branchements :
1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation (lampes ou prises de courant commandées) selon la situation de l'appareillage concerné.
2 bornes relient les interrupteurs va et vient entre eux (navettes)
1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation (lampes ou prises de courant commandées) selon la situation de l'appareillage concerné.
2 bornes relient les interrupteurs va et vient entre eux (navettes)
1 borne reçoit la phase d'alimentation ou le retour vers le point d'utilisation (lampes ou prises de courant commandées) selon la situation de l'appareillage concerné.
2 bornes relient les interrupteurs va et vient entre eux (navettes)

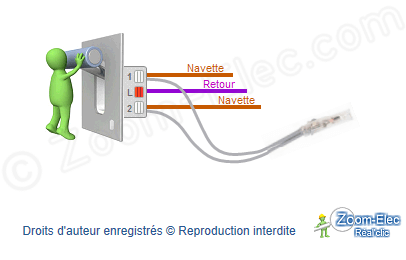

Branchement va et vient lumineux sans neutre
Comment brancher un va et vient lumineux sans neutre

Les voyants sont raccordés entre les navettes.

Branchement d'un va et vient avec voyant lumineux sans neutre

Schéma de câblage du montage et branchement d'un va et vient

Schéma de câblage du montage
et branchement d'un va et vient

Différents modes de câblage du circuit électrique peuvent être réalisés suivant les caractéristiques de votre habitat.

Schéma de câblage et de branchement du montage d'un va et vient

Installer un va et vient : schéma de câblage du circuit avec connexions aux boîtiers des équipements
Câblage avec connexions aux boîtiers d'appareillages
Installation d'un va et vient : schéma de câblage du circuit d'un va et vient avec connexions dans boîte de dérivation ou tableau électrique
Câblage avec connexions dans boite de dérivation

Le plan architectural de l'installation vous permet de réaliser le câblage :

Installation, câblage et branchement d'un va et vient
schema d'implantation du circuit électrique de l' interrupteur

Plan architectural

avec montage du circuit,

aide de câblage et guide

des branchements !

Comment câbler un va et vient ?
schema d'implantation du circuit électrique de l' interrupteur
schema d'implantation du circuit électrique de l' interrupteur

Comment brancher

et câbler le montage

d'un va et vient ?

Plan de montage de l'installation d'un va et vient
Câblage d'un va et vient sur plan architectural

Norme électrique d'alimentation et de pose d'un circuit va et vient

Le montage du circuit électrique d'un va et vient doit être alimenté en section 1,5mm² minimum protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A) comportant un maximum de 8 points d'utilisation

(maximum 2 prises commandées par va et vient).
Schéma de principe d'un tableau électrique
Norme d'alimentation et de pose d'un circuit d'interrupteur
