Schéma électrique et branchement
d'un interrupteur avec voyant témoin

Schéma électrique
et branchement d'un
interrupteur avec voyant témoin

Norme électrique NF C 15-100
Voyant allumé = Lampe allumée / Voyant éteint = Lampe éteinte
Voyant allumé = Lampe allumée
Voyant éteint = Lampe éteinte
Installation electrique
Installation electrique
Installation electrique

Utilisation et principe de fonctionnement du circuit électrique
Schéma électrique d'un interrupteur à voyant témoin
Branchement d'un interrupteur avec voyant témoin
Schéma de câblage, montage et branchement d'un interrupteur
Norme électrique d'alimentation et de pose d'un circuit d'interrupteur

Utilisation et principe de fonctionnement du circuit électrique

Schéma électrique d'un interrupteur à voyant témoin
Branchement d'un interrupteur avec voyant témoin

Schéma de câblage, montage et branchement d'un interrupteur

Norme électrique d'alimentation et de pose d'un circuit d'interrupteur

Schéma de branchement d'un interrupteur témoin
Schéma électrique d'un interrupteur avec voyant témoin
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Zoom-Elec
Interrupteur simple allumage / SA / Inter
Commande un ou plusieurs points d'éclairages d'un
seul endroit
(et/ou 2 PC commandées maxi et dans la
même piéce. si > 2, utilisation d'un télérupteur, contacteur...)
Hauteur de pose d'un interrupteur :


                 axe standard à 1,20 m du sol fini
Circuit : Disjoncteur conseillé 10A, section 1,5 mm²
                   pour 8 points d'utilisations maximum
Branchement : 2 bornes (inter) ou 3 bornes (va et vient)
                           - phase : borne rouge, L ou P
                           - retour lampe : borne 1
Réglementation accessibilité, le cas échéant


Utilisation et principe de fonctionnement du circuit électrique d'un interrupteur

Utilisation et principe de fonctionnement du circuit électrique d'un interrupteur

Interrupteur avec voyant témoin

Le montage d'un circuit électrique d'interrupteur est également nommé simple commande ou simple allumage (SA).


En inversant l'état initial d'un interrupteur, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.

Lorsque le contact d'un interrupteur est en position fermé, il permet à la phase de circuler et d'atteindre le ou les point(s) d'éclairage(s).


A l'inverse, lorsque l'interrupteur a son contact ouvert, la phase ne peut circuler et le ou les point(s) d'éclairage(s) ne
sont pas alimenté(s).


Les interrupteurs à voyant témoin sont utilisés pour commander un ou plusieurs points d'utilisation d'un seul endroit.
Le voyant raccordé entre le retour de lampe et le neutre devient lumineux en même temps que la lampe lorsque le contact de l'interrupteur est fermé :

Le montage d'un circuit électrique d'interrupteur est également nommé simple commande ou simple allumage (SA).


En inversant l'état initial d'un interrupteur, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.

Lorsque le contact d'un interrupteur est en position fermé, il permet à la phase de circuler et d'atteindre le ou les point(s) d'éclairage(s).


A l'inverse, lorsque l'interrupteur a son contact ouvert, la phase ne peut circuler et le ou les
point(s) d'éclairage(s) ne sont pas alimenté(s).


Les interrupteurs à voyant témoin sont utilisés pour commander un ou plusieurs points d'utilisation d'un seul endroit.
Le voyant raccordé entre le retour de lampe et le neutre devient lumineux en même temps que
la lampe lorsque le contact de l'interrupteur est fermé :

Le montage d'un circuit électrique d'interrupteur est également nommé simple commande ou simple allumage (SA).


En inversant l'état initial d'un interrupteur, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.

Lorsque le contact d'un interrupteur est en position fermé, il permet à la phase de circuler et d'atteindre le ou les point(s) d'éclairage(s).


A l'inverse, lorsque l'interrupteur a son contact ouvert, la phase ne peut circuler et le ou les point(s) d'éclairage(s) ne sont pas alimenté(s).


Les interrupteurs à voyant témoin sont utilisés pour commander un ou plusieurs points d'utilisation d'un seul endroit.
Le voyant raccordé entre le retour de lampe et le neutre devient lumineux en même temps que la lampe lorsque le contact de l'interrupteur est fermé :

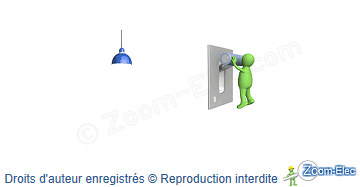

Lampe éteinte = Voyant éteint

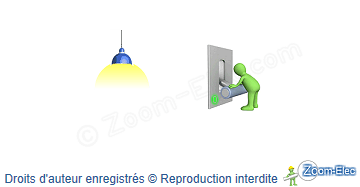

Lampe allumée = Voyant allumé
Témoigne de l'état de la lampe

Un voyant filaire peut être utilisé en fonction témoin ou lumineux selon son branchement et son mode allumage/extinction adopté, contrairement à un voyant embrochable à connexions définies

Interrupteur avec voyant témoin

Interrupteur à voyant lumineux

sans neutre

Repérage de l'appareillage dans l'obscurité : Voyant allumé = Lampe éteinte / Voyant éteint = Lampe allumée

Interrupteur à voyant lumineux

sans neutre

Repérage de l'appareillage dans l'obscurité :
Voyant allumé = Lampe éteinte
Voyant éteint = Lampe allumée

Interrupteur à voyant lumineux permanent


Voyant allumé en permanence pour un repérage de l'appareillage dans l'obscurité

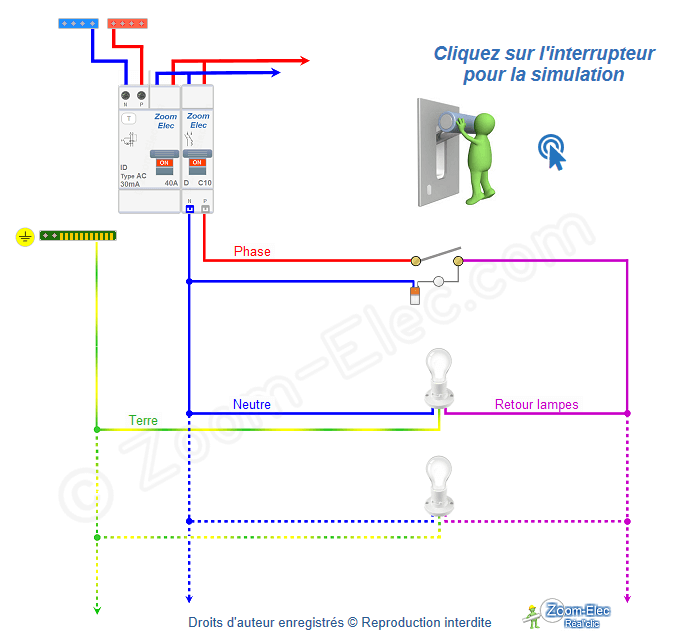

Schéma électrique d'un interrupteur à voyant témoin

Schéma électrique d'un interrupteur à voyant témoin

Avec le schéma électrique de l'interrupteur avec voyant témoin, on remarque :

Le voyant est raccordé entre le retour de lampe et le neutre

En inversant la position initiale de l'interrupteur, on bascule son contact entre l'état ouvert ou fermé

Suivant la position de ce contact, la phase arrive ou n'arrive pas à la lampe et au voyant

En cliquant sur l'interrupteur du schéma électrique on observe le rôle de celui-ci ainsi que le cheminement de la phase

Le voyant est raccordé entre le retour de lampe et le neutre

En inversant la position initiale de l'interrupteur, on bascule son contact entre l'état ouvert ou fermé

Suivant la position de ce contact, la phase arrive ou n'arrive pas à la lampe et au voyant

En cliquant sur l'interrupteur du schéma électrique on observe le rôle de celui-ci ainsi que le cheminement de la phase

Le voyant est raccordé entre le retour de lampe et le neutre

En inversant la position initiale de l'interrupteur, on bascule son contact entre l'état ouvert ou fermé

Suivant la position de ce contact, la phase arrive ou n'arrive pas à la lampe et au voyant

En cliquant sur l'interrupteur du schéma électrique on observe le rôle de celui-ci ainsi que le cheminement de la phase

Interrupteur avec voyant témoin


Schéma électrique interactif de l'installation,
principe de câblage du circuit et de branchement du montage

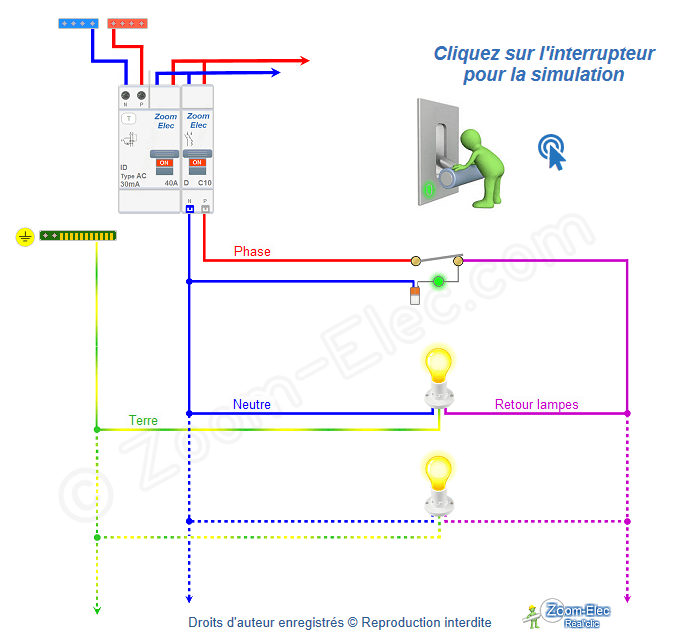

Schéma de cablage et branchement interrupteur à voyant témoin
Interrupteur avec voyant témoin
Schéma de cablage et branchement interrupteur à voyant témoin
Interrupteur avec voyant témoin

Description du schéma électrique de l'interrupteur à voyant témoin :

La phase alimente l'interrupteur en permanence

Le retour alimente le voyant et la lampe lorsque l'interrupteur est en position fermé

Le neutre est raccordé au voyant et à l'éclairage

La terre est raccordée directement à l'éclairage

La phase alimente l'interrupteur en permanence

Le retour alimente le voyant et la lampe lorsque l'interrupteur est en position fermé

Le neutre est raccordé au voyant et à l'éclairage

La terre est raccordée directement à l'éclairage

Voyant Legrand Neptune

Voir le cheminement de la phase avec le schéma électrique de l'interrupteur

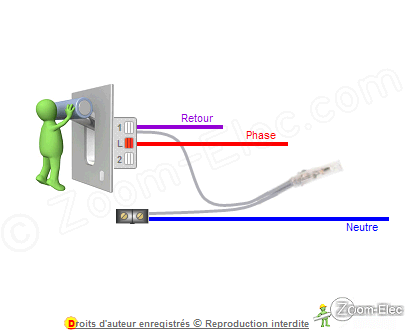

Branchement d'un interrupteur avec voyant témoin

Branchement d'un interrupteur avec voyant témoin

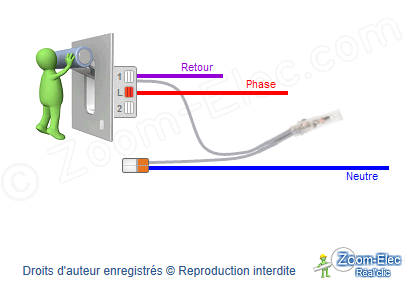

Comment brancher un interrupteur avec voyant témoin :

Un interrupteur dispose de 2 bornes pour effectuer les branchements (contre 3 pour un interrupteur va et vient

*

) :

Comment brancher un interrupteur avec voyant témoin :

Un interrupteur dispose de 2 bornes pour effectuer les branchements (contre 3 pour un interrupteur
va et vient

*

) :

1 borne reçoit la phase d'alimentation

1 borne reçoit le retour vers le ou les point(s) d'utilisation(s)

(lampes ou prises de courant commandées)

1 borne reçoit la phase d'alimentation

1 borne reçoit le retour vers le ou les point(s) d'utilisation(s)

(lampes ou prises de courant commandées)

1 borne reçoit la phase d'alimentation

1 borne reçoit le retour vers le ou les point(s) d'utilisation(s)

(lampes ou prises de courant commandées)
* La plupart des interrupteurs sont désormais remplacés par des interrupteurs va et vient, dans ce cas, une borne reste non utilisée :


Le voyant est raccordé entre le retour de lampe et le neutre

ramené à cet effet à l'appareillage.
Inter à voyant témoin
Comment brancher un interrupteur avec voyant témoin

Branchement d'un interrupteur avec voyant témoin

Interrupteur à voyant témoin


Schéma de câblage, montage et branchement d'un interrupteur

Schéma de câblage, montage et branchement d'un interrupteur

Différents modes de câblage du circuit électrique peuvent être réalisés suivant les caractéristiques de votre habitat.

Schémas de câblage et de branchement du montage d'un circuit d'interrupteur :

Schéma de câblage du circuit d'un interrupteur avec branchements aux boîtiers de l'appareillage et du DCL
Schéma de câblage du circuit d'un interrupteur avec branchements dans boîte de dérivation ou tableau électrique

Câblage du circuit d'un interrupteur avec connexions aux boîtiers de l'appareillage et du DCL

Câblage du circuit d'un interrupteur avec connexions dans boîte de dérivation ou tableau électrique

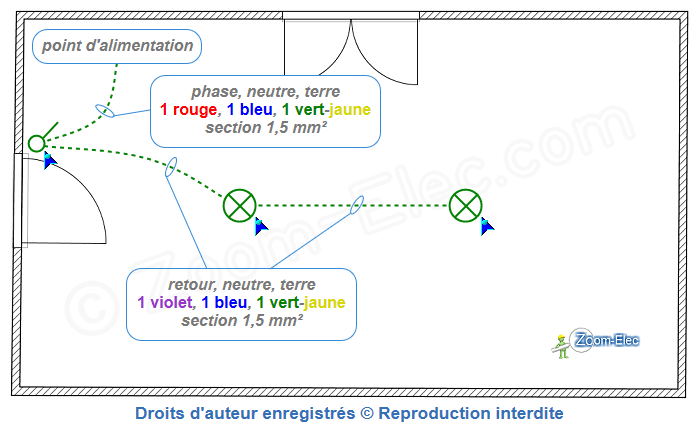

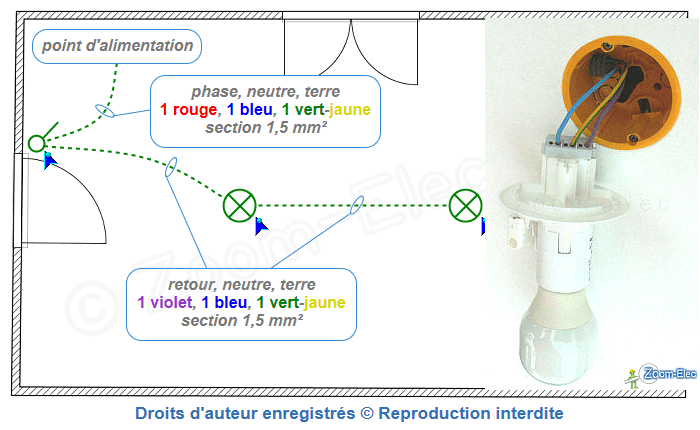

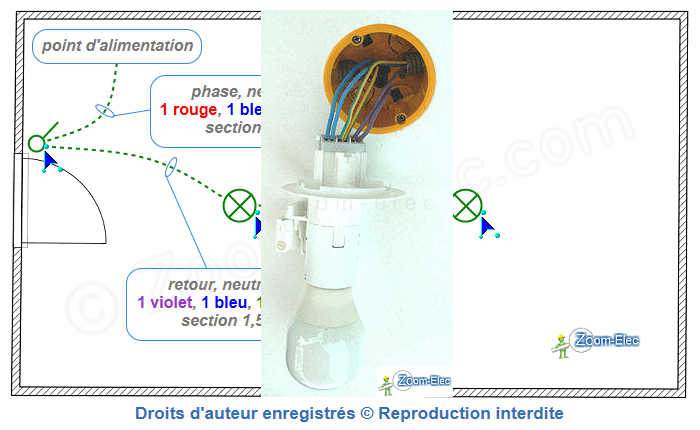

Le plan architectural de l'installation vous permet de réaliser le câblage :

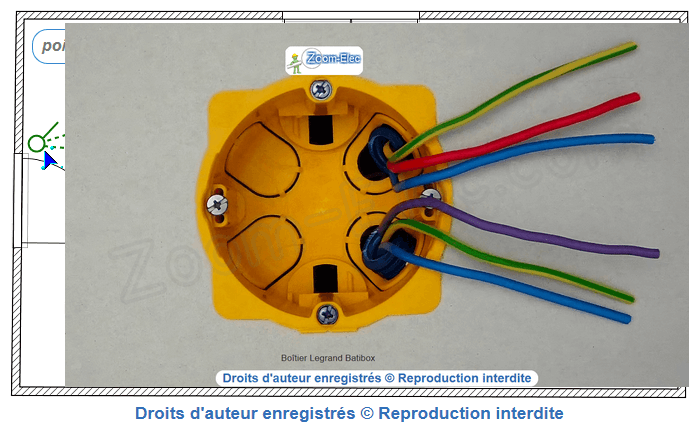

Installation, câblage et branchement d'interrupteur
schema d'implantation du circuit électrique de l' interrupteur
Plan architectural
avec montage du circuit,

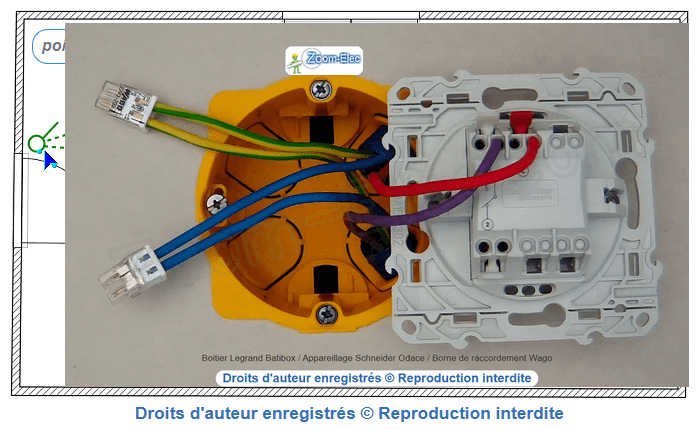

aide de câblage et photos des branchements !
Câblage électrique d'un interupteur
Comment câbler un interrupteur ?
schema d'implantation du circuit électrique de l' interrupteur
schema d'implantation du circuit électrique de l' interrupteur
Comment câbler un
circuit d'interrupteur ?

Câblage d'un interrupteur sur plan architectural



Norme électrique d'alimentation et de pose d'un circuit d'interrupteur

Norme électrique d'alimentation et de pose d'un circuit d'interrupteur

Le montage du circuit électrique d'un interrupteur doit être alimenté en section 1,5mm² minimum et doit être protégé à son origine par un dispositif différentiel ≤ 30mA

avec en complément un disjoncteur de calibre 16A maximum (généralement 10A) comportant un maximum de 8 points d'utilisation (maximum 2 prises commandées par interrupteur).
Schéma de principe d'un tableau électrique

Norme électrique d'alimentation et de pose d'un circuit d'interrupteur
