Prise commandée par interrupteur
schéma de câblage, branchement, norme électrique

Prise commandée par
interrupteur
schéma de câblage, branchement, norme électrique

Norme électrique NF C 15-100
Installation electrique
Installation electrique
Installation electrique

Utilisation et fonctionnement d'un interrupteur pour prise commandée
Schéma électrique de prise commandée par interrupteur
Schémas de câblage, montages et branchement d'un circuit d'interrupteur
Branchement de prise commandée et d'interrupteur
Norme électrique NF C 15-100 circuit d'éclairage, interrupteur et prise commandée

Utilisation et fonctionnement d'un interrupteur pour prise commandée
Schéma électrique de prise commandée par interrupteur
Schémas de câblage, montages et branchement d'un circuit d'interrupteur
Branchement de prise commandée et d'interrupteur

Utilisation et fonctionnement d'un interrupteur pour prise commandée

Schéma électrique prise commandée par interrupteur

Schémas de câblage, montages et branchement d'un circuit d'interrupteur

Branchement de prise commandée et d'interrupteur

Norme électrique NF C 15-100 circuit d'éclairage, interrupteur et prise commandée

Norme électrique NF C 15-100 circuit d'éclairage, interrupteur et prise commandée

Prise de courant commandée par interrupteur
Schéma prise électrique commandee par interrupteur
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Zoom-Elec
Interrupteur simple allumage / SA / Inter
Commande un ou plusieurs points d'éclairages d'un
seul endroit
(et/ou 2 PC commandées maxi et dans la
même piéce. si > 2, utilisation d'un télérupteur, contacteur...)
Hauteur de pose d'un interrupteur :


                 axe standard à 1,20 m du sol fini
Circuit : Disjoncteur conseillé 10A, section 1,5 mm²
                   pour 8 points d'utilisations maximum
Branchement : 2 bornes (inter) ou 3 bornes (va et vient)
                           - phase : borne rouge, L ou P
                           - retour lampe : borne 1
Réglementation accessibilité, le cas échéant


Utilisation et fonctionnement d'un circuit d'interrupteur pour prise commandée

Utilisation et fonctionnement d'un circuit d'interrupteur pour prise commandée

Le montage du circuit électrique d'un interrupteur est également nommé simple commande ou simple allumage (SA).


les interrupteurs sont utilisés pour commander d'un seul endroit un maximum de 2 prises de courant uniquement situées dans la même pièce.


La norme électrique NF C 15-100 impose d'utiliser un télérupteur, contacteur ou équivalent à partir de 3 prises commandées.




En inversant l'état initial d'un interrupteur, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.

Lorsque le contact de celui-ci est en position fermé, il permet à la phase de circuler et d'atteindre la prise commandée.


À l'inverse, lorsque l'interrupteur a son contact ouvert, la phase ne peut circuler et la prise n'est pas alimentée.

Le montage du circuit électrique d'un interrupteur est également nommé simple commande ou simple allumage (SA).


les interrupteurs sont utilisés pour commander d'un seul endroit un maximum de 2 prises de courant uniquement situées dans la même pièce.


La norme électrique NF C 15-100 impose d'utiliser un télérupteur, contacteur ou équivalent à partir de 3 prises commandées.




En inversant l'état initial d'un interrupteur, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.

Lorsque le contact de celui-ci est en position fermé, il permet à la phase de circuler et d'atteindre la prise commandée.


À l'inverse, lorsque l'interrupteur a son contact ouvert, la phase ne peut circuler et la prise n'est pas alimentée.

Le montage du circuit électrique d'un interrupteur est également nommé simple commande ou simple allumage (SA).


les interrupteurs sont utilisés pour commander d'un seul endroit un maximum de 2 prises de courant uniquement situées dans la même pièce.


La norme électrique NF C 15-100 impose d'utiliser un télérupteur, contacteur ou équivalent à partir de 3 prises commandées.



En inversant l'état initial d'un interrupteur, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.

Lorsque le contact de celui-ci est en position fermé, il permet à la phase de circuler et d'atteindre la prise commandée.


À l'inverse, lorsque l'interrupteur a son contact ouvert, la phase ne peut circuler et la prise n'est pas alimentée.

Prise commandée par télérupteur - boutons poussoirs



Schéma électrique de prise commandée par interrupteur

Schéma électrique de prise commandée par interrupteur

Avec le schéma électrique de prise commandée par interrupteur, on remarque :

En inversant la position initiale de l'interrupteur, on bascule son contact entre l'état ouvert ou fermé

Suivant la position de ce contact, la phase arrive ou n'arrive aux prises commandées

En cliquant sur l'interrupteur du schéma électrique on observe le rôle de celui-ci ainsi que le cheminement de la phase

En inversant la position initiale de l'interrupteur, on bascule son contact entre l'état ouvert ou fermé

Suivant la position de ce contact, la phase arrive ou n'arrive aux prises commandées

En cliquant sur l'interrupteur du schéma électrique on observe le rôle de celui-ci ainsi que le cheminement de la phase

En inversant la position initiale de l'interrupteur, on bascule son contact entre l'état ouvert ou fermé

Suivant la position de ce contact, la phase arrive ou n'arrive aux prises commandées

En cliquant sur l'interrupteur du schéma électrique on observe le rôle de celui-ci ainsi que le cheminement de la phase

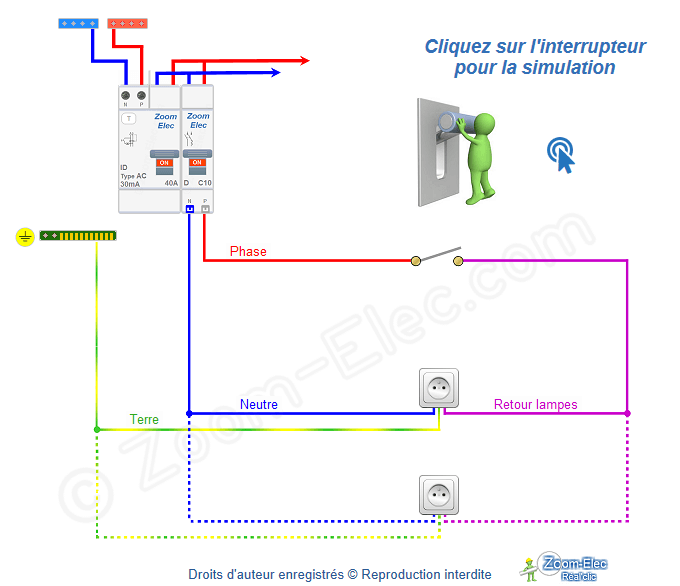

Prise commandée par interrupteur

Schéma électrique interactif de l'installation,
principe de câblage du circuit et de branchement du montage

Prise commandée par interrupteur

Schéma électrique interactif de l'installation,
principe de câblage du circuit et
de branchement du montage

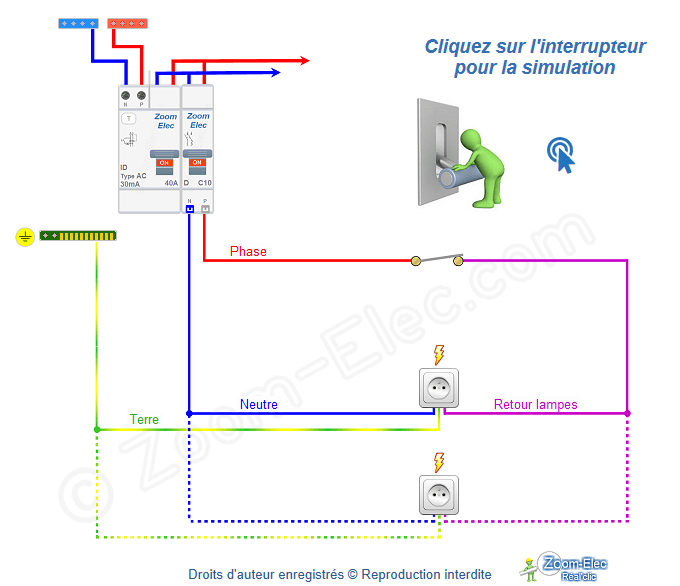

Prise commandée par interrupteur, schema de cablage et branchement
Prise commandée par interrupteur
Prise commandée par interrupteur, schema de cablage et branchement
Prise commandée par interrupteur

Description du schéma de prise de courant commandée par interrupteur :

La phase alimente l'interrupteur en permanence

Le retour alimente la prise de courant lorsque l'interrupteur est en position fermé

Le neutre et la terre sont raccordés directement à la prise électrique

La phase alimente l'interrupteur en permanence

Le retour alimente la prise de courant lorsque l'interrupteur est en position fermé

Le neutre et la terre sont raccordés directement à la prise électrique

Voir le cheminement de la phase avec le schéma électrique de l'interrupteur



Schémas de câblage, montages et branchement d'un circuit d'interrupteur

Schémas de câblage, montages et branchement d'un circuit d'interrupteur

Différents modes de câblage du circuit électrique peuvent être réalisés suivant les caractéristiques de votre habitat.

Le montage étant le même que celui du circuit d'un interrupteur simple allumage, les lampes seront simplement remplacées par des prises électriques sur les schémas de câblage et sur l'exemple du plan architectural :

Câblage du circuit d'un interrupteur avec connexions aux boîtiers des équipements

Câblage du circuit d'un interrupteur avec connexions dans boîte de dérivation ou tableau électrique

Travaux sur l'installation électrique
Câblage électrique d'un interrupteur

Exemple de plan de câblage du circuit électrique d'un interrupteur



Branchement de prise commandée et d'interrupteur

Branchement de prise commandée et d'interrupteur

Le branchement d'une prise commandée ne diffère pas du branchement d'une prise de courant classique. Celle-ci doit disposer, une fois installée, de la phase à droite, du neutre à gauche et de la terre au milieu.

Le raccordement est réalisé parfois à l'envers pour retrouver la phase à droite une fois la prise en place.

Exemples de branchement sur prise encastrée et saillie avec ou sans repiquage :

Branchement simple

Prise encastrée
Brancher une prise commandée
Prise saillie
Branchement prise commandée

Branchement avec repiquage

Prise encastrée
Brancher une prise commandée avec repiquage
Prise saillie
Branchement prise commandée avec repiquage
Comment brancher une prise ?
schema d'implantation du circuit électrique de l' interrupteur
Comment brancher
une prise commandée ?
Prise saillie
Branchement prise commandée saillie
Prise encastrée
Branchement prise commandée encastrée

Pose - installation de prises électriques

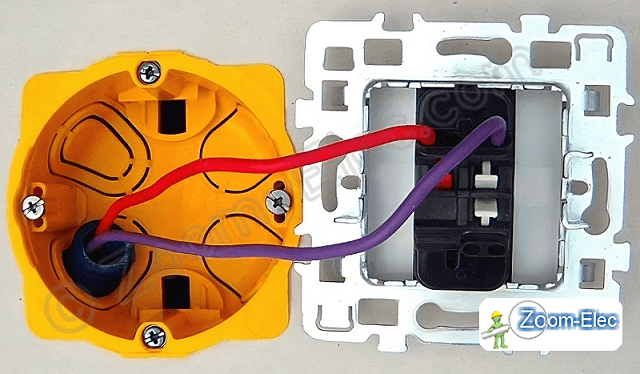

Branchement d'un interrupteur :

L'interrupteur dispose de 2 bornes pour réaliser son raccordement :

1 borne reçoit la phase d'alimentation

1 borne reçoit le retour de la prise de courant commandée

1 borne reçoit la phase d'alimentation

1 borne reçoit le retour de la prise de courant commandée

Étant souvent remplacé par un interrupteur va et vient, une borne restera libre dans ce cas :

Branchement interrupteur simple allumage

Branchement d'interrupteurs

Poser un interrupteur


Norme électrique NF C 15-100 circuit d'éclairage, interrupteur et prise commandée

Norme électrique NF C 15-100 circuit d'éclairage, interrupteur et prise commandée

Un circuit électrique d'éclairage, lampe(s) et/ou prise(s) commandée(s), doit être protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A).

Schéma de principe d'un tableau électrique

Schéma d'un tableau électrique

Norme électrique NF C 15-100
schema d'implantation du circuit électrique de l' interrupteur
L'essentiel de la
norme électrique !

Son câblage est réalisé en section 1,5mm² minimum avec :

Section de câble et fil électrique

La phase et retour, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

La phase et retour, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

Un disjoncteur (au départ d'un circuit électrique d'éclairage) peut comprendre un maximum de 8 points d'utilisations :

Une prise de courant commandée

(interdite dans une salle de bain, salle d'eau et WC)

est considérée comme un point d'utilisation.


la norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement situées dans même la pièce, dans le cas de plus de 2 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire

Prise commandée par télérupteur - boutons poussoirs

La norme électrique NF C 15-100 impose dans certaines pièces un point lumineux au centre de celle-ci :

Norme électrique NF C 15-100, équipement minimum

Interrupteur et prise commandée :

Interrupteur de calibre minimum 10A

(obligation de couper la phase)

Prise obligatoirement avec terre et protection enfant

(obturateur)

Fixation d'appareillage encastré : par vis

(griffes interdites)



Hauteur de pose :

Interrupteur de calibre minimum 10A
(obligation de couper la phase)

Prise obligatoirement avec terre et protection enfant

(obturateur)

Fixation d'appareillage encastré : par vis


(griffes interdites)



Hauteur de pose :

interrupteur - généralement entre 0,90 et 1,30 m du sol fini

(standard axe 1,20m )

prise commandée - axe à 5 cm* minimum du sol fini

(généralement 25 cm)

interrupteur - généralement entre 0,90 et 1,30 m du sol fini

(standard axe 1,20m )

prise commandée - axe à 5 cm* minimum du sol fini

(généralement 25 cm)
Norme accessibilité, le cas échéant

Toute canalisation d'installation électrique encastrée doit finir dans une boîte de connexion.
