Câblage et branchement d'un interrupteur simple allumage
Installation d'un circuit électrique d'interrupteur avec plan architectural
Câbler et brancher un interrupteur alimenté par boîte de dérivation

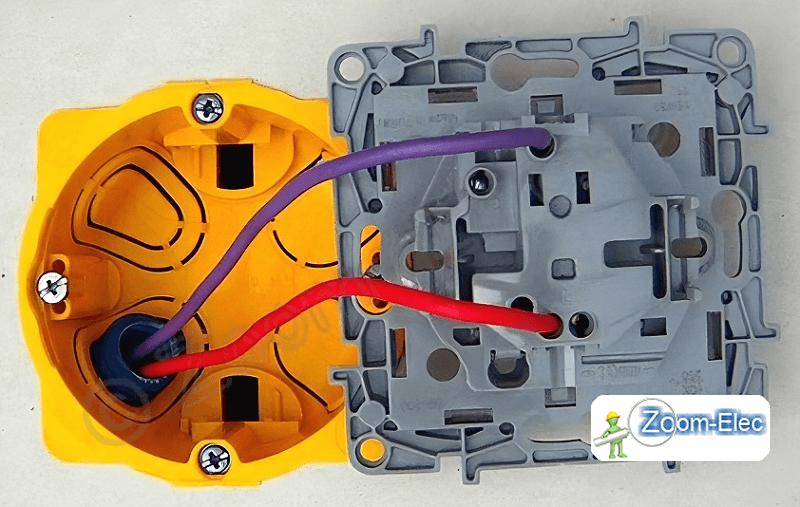

Comment brancher un interrupteur simple allumage ?
Raccordement, branchement d'interrupteurs simple allumage
Norme électrique d'installation d'un circuit d'interrupteur
Changer d'interrupteur !

Câblage et branchement d'un interrupteur

Installation d'un circuit électrique d'interrupteur avec plan architectural
Câbler et brancher un interrupteur alimenté par boîte de dérivation

Comment brancher un interrupteur simple allumage ?
Raccordement, branchement d'interrupteurs

Norme électrique d'installation d'un circuit d'interrupteur
Changer d'interrupteur !

Câblage et branchement d'un interrupteur simple allumage
Montage d'un interrupteur simple allumage
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Zoom-Elec sur l'interrupteur
- Respecter la norme électrique
NF C 15-100
et les notices d'installations
Norme électrique NF C 15-100 et notices d'installations
Mise en garde : couper le disjoncteur général et vérifier la hors tension
Utilisation d'un interrupteur
- Utiliser du matériel marqué CE voir NF
(HAR pour fil et câble recommandé).
Avant toute intervention sur
une installation électrique :
Mise en garde : couper le disjoncteur général et vérifier la hors tension
Comment brancher un interrupteur ?
Norme électrique NF C 15-100 et notices d'installations
Mise en garde : couper le disjoncteur général et vérifier la hors tension
- Éteindre ou débrancher
les équipements sensibles,
- Déclencher le disjoncteur général
- Vérifier la hors tension
du ou des circuits
électriques concernés.
Branchement d'un va et vient en inter :
• Phase = borne
rouge, L ou P
• Lampe = borne 1
(la borne 2 reste libre)
Comment brancher un interrupteur ?
Schéma électrique et plan de câblage d'un circuit d'interrupteur
Mise en garde : couper le disjoncteur général et vérifier la hors tension
L = Phase
N = Neutre

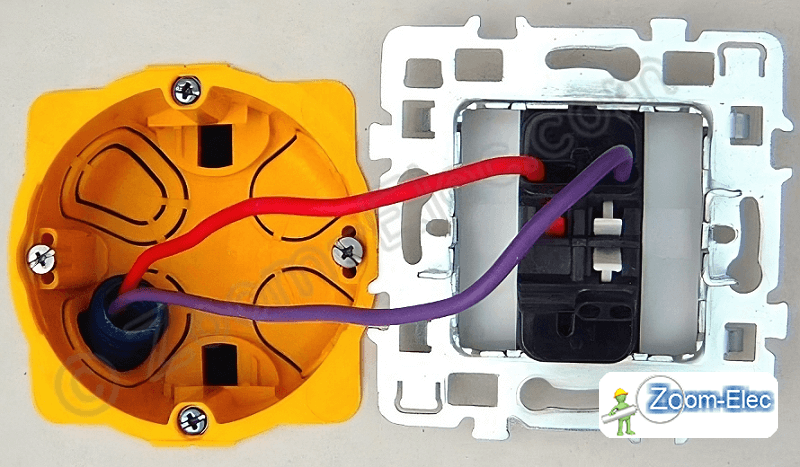

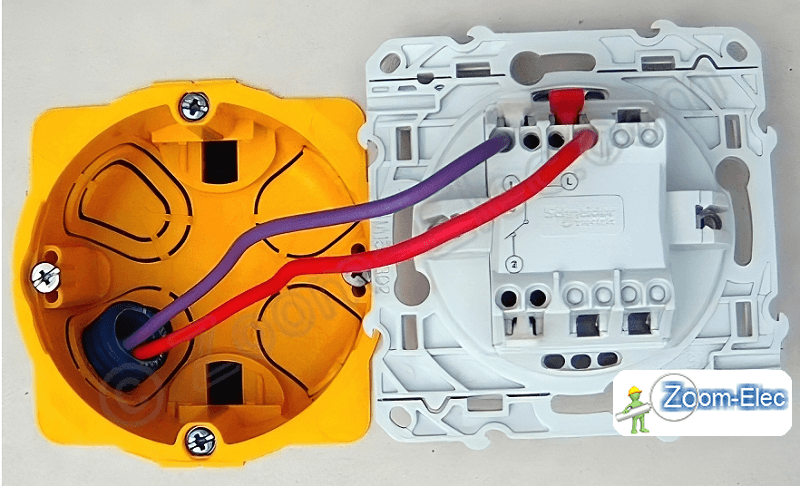

Comment brancher un interrupteur

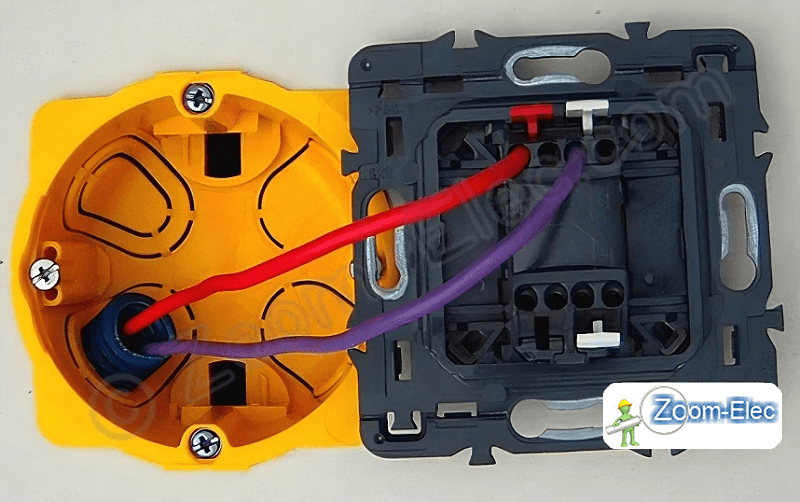

Legrand, Schneider, Debflex...?
Voir les exemples avec différentes marques
Comment fonctionne un interrupteur ?
Comment câbler son circuit ?
plusieurs montages possibles !
Schéma électrique et plan de câblage d'un circuit d'interrupteur
Prise commandée par interrupteur
Comment brancher un interrupteur ?
Voir le schéma électrique de l'interrupteur
(interactif avec phase virtuelle)

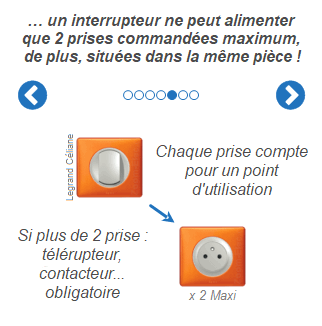

un interrupteur ne peut alimenter
que 2 prises commandées maximum,
de plus, situées dans la même pièce !
Prise commandée par interrupteur
Section et point d'utilisation d'un circuit électrique d'éclairage
Schéma électrique et plan de câblage d'un circuit d'interrupteur
Si plus de 2 prise :
télérupteur,
contacteur...
obligatoire
Chaque prise compte
pour un point d'utilisation
son câblage est réalisé
en section 1,5 mm² minimum pour
8 points d'utilisation maximum, mais ...
Section et point d'utilisation d'un circuit électrique d'éclairage
Protection d'un circuit électrique d'éclairage
Prise commandée par interrupteur
Section 1,5 mm² minimum
Un circuit d'éclairage est alimenté,
sous protection différentielle,
par un disjoncteur de 16A maximum.
Protection d'un circuit électrique d'éclairage
Hauteur de pose d'un interrupteur
Section et point d'utilisation d'un circuit électrique d'éclairage
Interrupteur différentiel +
Disjoncteur
(10A conseillé)
Disjoncteur
différentiel

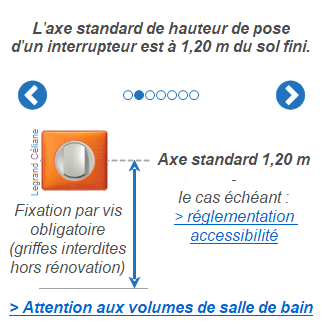

L'axe standard de hauteur de pose
d'un interrupteur est à 1,20 m du sol fini.
Hauteur de pose d'un interrupteur
Utilisation d'un interrupteur
Protection d'un circuit électrique d'éclairage
Axe standard 1,20 m
Fixation par vis obligatoire
(griffes interdites
hors rénovation)
-
Voir la réglementation accessibilité

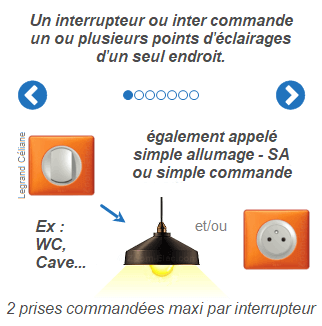

Un interrupteur ou inter commande
un ou plusieurs points d'éclairages
d'un seul endroit.
Utilisation d'un interrupteur
Norme électrique NF C 15-100 et notices d'installations
Hauteur de pose d'un interrupteur
également appelé
simple allumage - SA
ou simple commande
Ex :
WC,
Cave...
2 prises commandées maxi par interrupteur
Les sections de fil ou câble sont données aux minima (application standard, hors chute de tension).
Les calibres des protections sont donnés aux maxima.


Câblage et branchement d'un interrupteur

Câblage et branchement d'un interrupteur

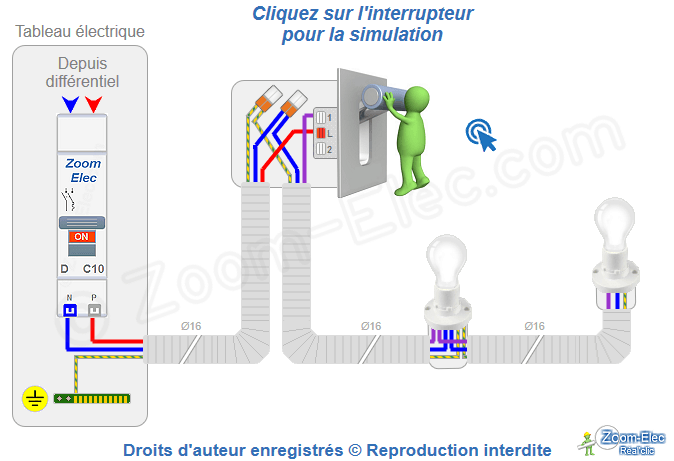

   Ce schéma représente le câblage d'un interrupteur simple allumage sans boîte de dérivation. L'alimentation partira vers le boîtier d'appareillage pour permettre le branchement de la commande avant de desservir le ou les points d'éclairages.

ATTENTION :

la norme électrique n'autorise que 8 points d'éclairage par circuit et 2 prises commandées par interrupteur

Exemple avec 2 lampes :

Câblage et branchement d'un interrupteur

Branchement et cablage electrique d'un interrupteur simple allumage
Branchement interrupteur
Branchement et cablage electrique d'un interrupteur simple allumage
Branchement interrupteur
Cliquez sur l'interrupteur pour la simulation

  Les conducteurs de neutre et de terre n'ont pas l'obligation d'être sectionnés dans le boîtier de l'interrupteur mais cela facilite grandement la mise en oeuvre suivant la longueur de cheminement vers la ou les lampe(s)


(suivant la profondeur du boîtier d'appareillage, il est déconseillé d'avoir plus de 2 gaines à celui-ci).

Rappel du fonctionnement d'un interrupteur avec cheminement de la phase sur le schéma électrique interactif du circuit :

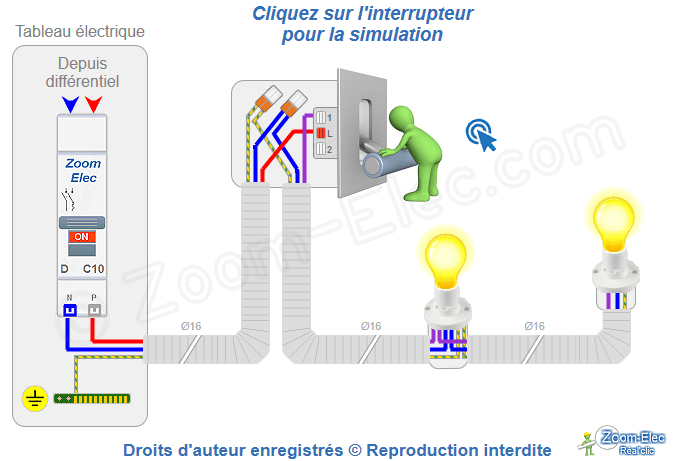

Schéma électrique de l'interrupteur

Schéma de branchement d'un interrupteur


Installation d'un circuit électrique d'interrupteur avec plan architectural

Installation d'un circuit électrique d'interrupteur avec plan architectural

Le plan de câblage reprend les couleurs de fils des différents schémas électriques d'interrupteur.

Les branchements apparaîtront en survolant ou cliquant les différents symboles d'inter et de lampes !
Exemple avec 2 lampes (8 points d'utilisation maxi par circuit, 2 prises commandées maxi par interrupteur)
Branchement interrupteur
Plan interrupteur, montage du câblage électrique, branchement
Plan interrupteur, montage du câblage électrique, branchement
Plan interrupteur, montage du câblage électrique, branchement
Point d'alimentation
Câblage et branchement du montage électrique d'un interrupteur

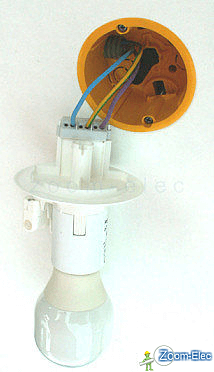

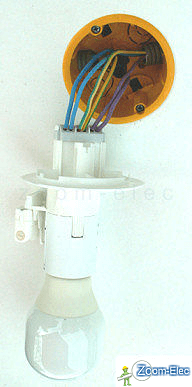

Raccordement lampe par boitier DCL
Branchement lampe par boitier DCL
Câblage électrique du circuit d'un interrupteur simple allumage
Câblage interrupteur

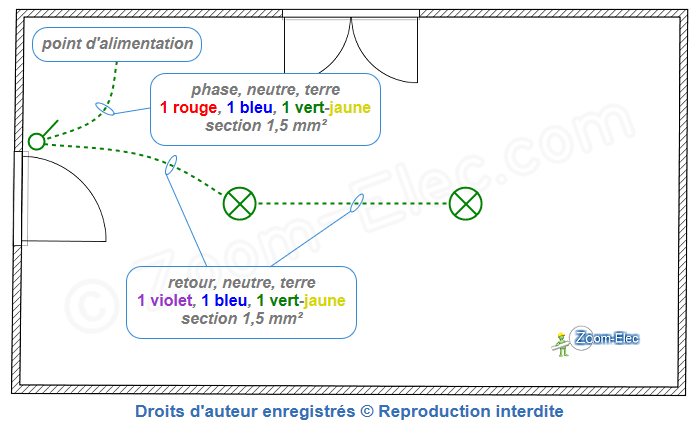

Plan d'installation d'un interrupteur

Ce plan ne donne qu'un exemple du montage à réaliser pour effectuer le câblage du circuit électrique d'un interrupteur. Il est bien entendu à adapter aux caractéristiques des lieux

(voir l'exemple du schéma de câblage du chapitre suivant)

.

Que vous effectuez le passage des fils sous gaines ou sous moulures le principe restera identique.

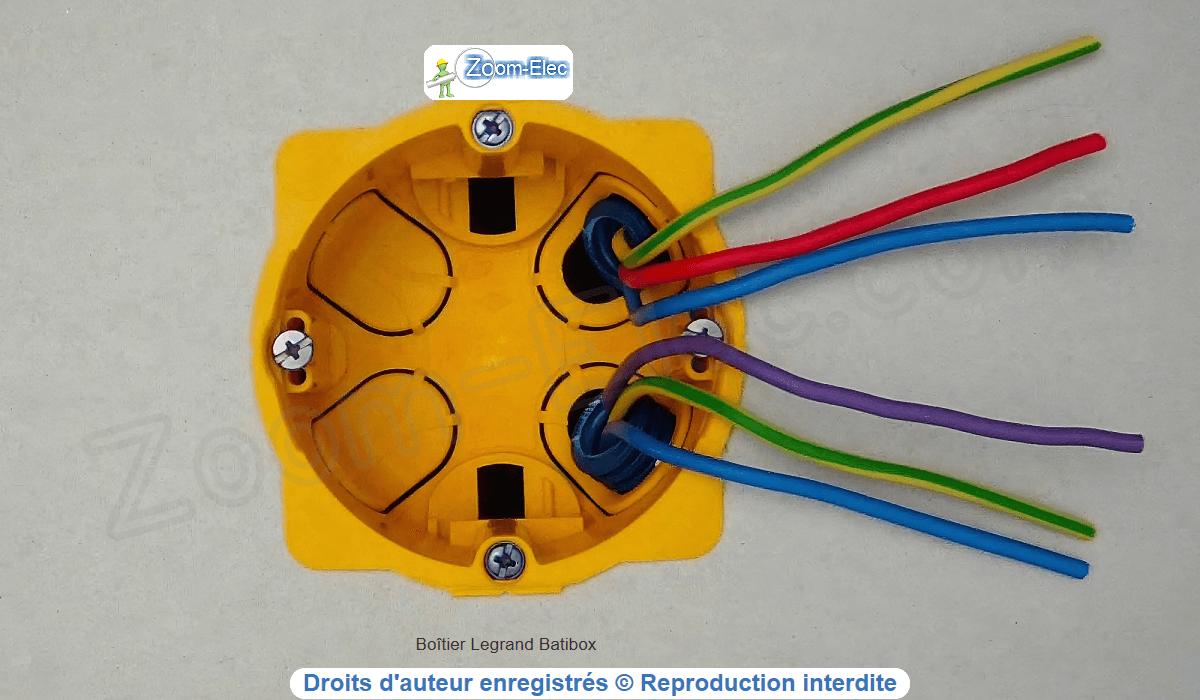

Comment câbler le montage du circuit électrique d'un interupteur :

1.
L'alimentation :

Du point d'alimentation retenu* jusqu'au boîtier de l'interrupteur,






2.
Le retour lampe :

Du boîtier de l'interrupteur au 1er point d'utilisation (lampe ou prise commandée

*

)





3.
Le repiquage de la 2e lampe, le cas échéant :

Du 1er point d'utilisation au 2eme point d'utilisation




4.

Pour un ou plusieurs repiquage(s) de lampe(s) supplémentaire(s), reprendre le paragraphe 3

1.
L'alimentation :



Du point d'alimentation retenu* jusqu'au boîtier de l'interrupteur,







2.
Le retour lampe :



Du boîtier de l'interrupteur au 1er point d'utilisation (lampe ou prise commandée

*

)





3.
Le repiquage de la 2e lampe, le cas échéant :



Du 1er point d'utilisation au 2eme point d'utilisation





4.

Pour un ou plusieurs repiquage(s) de lampe(s) supplémentaire(s), reprendre le paragraphe 3

1.
L'alimentation :



Du point d'alimentation retenu* jusqu'au boîtier de l'interrupteur,








2.
Le retour lampe :



Du boîtier de l'interrupteur au 1er point d'utilisation (lampe ou prise commandée

*

)









3.
Le repiquage de la 2e lampe, le cas échéant :



Du 1er point d'utilisation au 2eme point d'utilisation







4.

Pour un ou plusieurs repiquage(s) de lampe(s) supplémentaire(s), reprendre le paragraphe 3

1 fil pour la phase, autre couleur que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

1 fil pour la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la phase, autre couleur que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

1 fil pour la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la phase, autre couleur que bleu ou vert/jaune

(généralement rouge)

de section 1,5mm²

1 fil pour le neutre, couleur bleu de section 1,5mm²

1 fil pour la terre, couleur vert/jaune de section 1,5mm²

*

depuis l'installation existante, d'une boîte de dérivation ou directement du tableau électrique suivant configuration

1 fil pour le retour, autre couleur que bleu ou vert/jaune

(généralement de couleur différente du rouge
pour un meilleur repérage, en violet dans l'exemple)

de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

1 fil pour le retour, autre couleur que bleu ou vert/jaune

(généralement de couleur différente du rouge pour un meilleur repérage, en violet dans l'exemple)

de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

1 fil pour le retour, autre couleur que bleu ou vert/jaune

(généralement de couleur différente du rouge  pour un meilleur repérage, en violet dans l'exemple)

de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la continuité du retour, même couleur que celle utilisée précedement, de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la continuité du retour, même couleur que celle utilisée précedement, de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

1 fil pour la continuité du retour, même couleur que celle utilisée précedement, de section 1,5mm²

1 fil pour la continuité du neutre, couleur bleu de section 1,5mm²

1 fil pour la continuité de la terre, couleur vert/jaune de section 1,5mm²

Montage électrique interrupteur

Une fois le circuit établi, il ne vous restera plus qu'à brancher et installer l'interrupteur et à raccorder les boitiers DCL !

*
Le nombre de prise commandées par interrupteur est limité,
voir le chapitre :
Norme électrique d'installation d'un circuit d'interrupteur

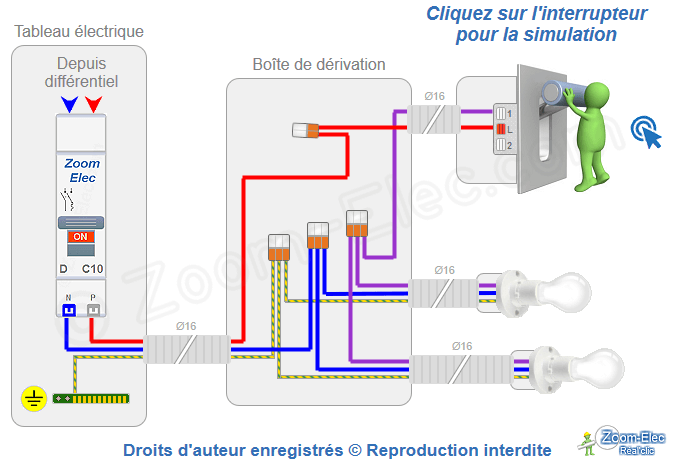

Câbler et brancher un interrupteur alimenté par boîte de dérivation

Câbler et brancher un interrupteur alimenté par boîte de dérivation

Variante de câblage du circuit électrique d'un interrupteur simple allumage, les connexions sont placées dans une boîte de dérivation ou dans le tableau électrique.

Montage du circuit, comment brancher un interrupteur par boîte de dérivation ?

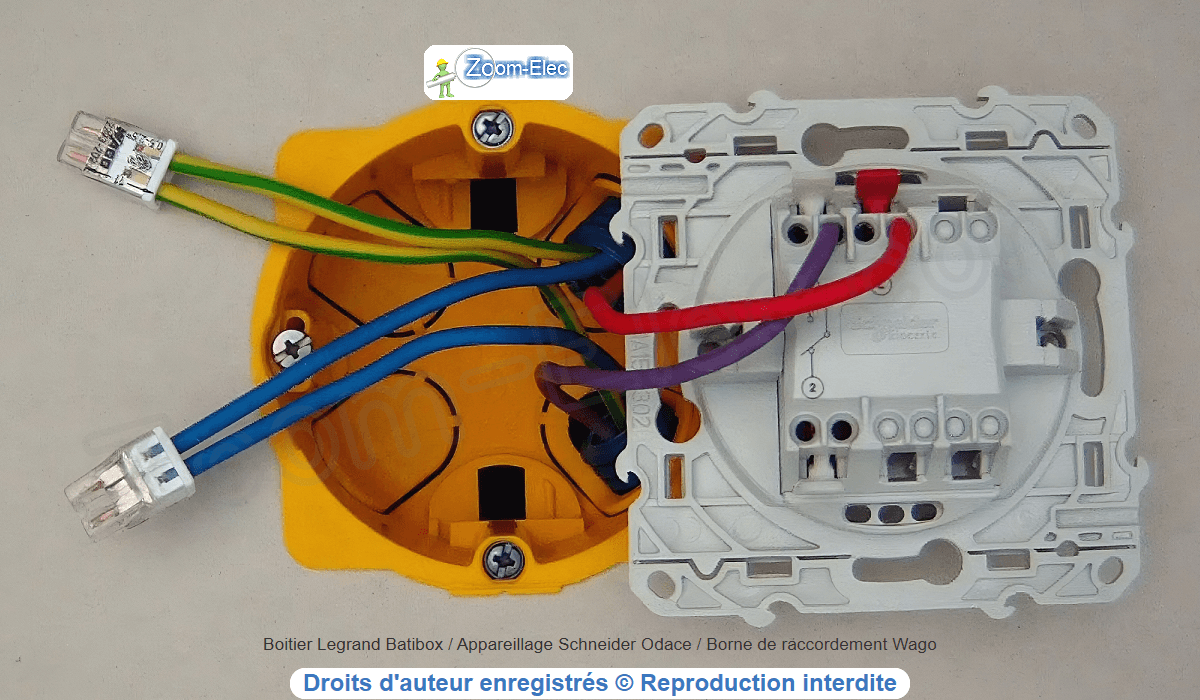

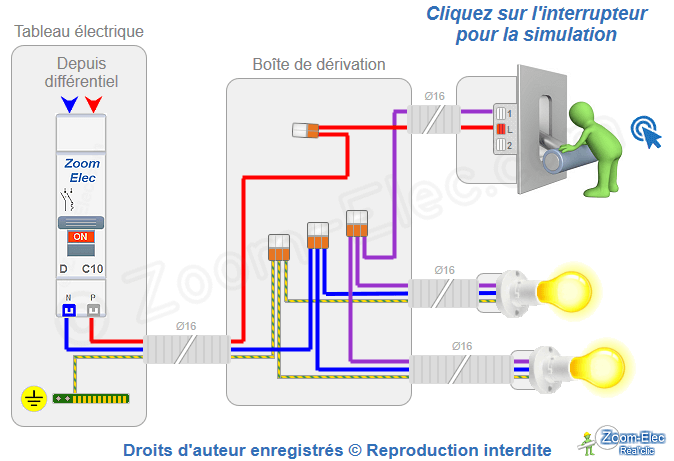

Brancher le montage d'un interrupteur electrique simple allumage
Comment brancher un interrupteur
Brancher le montage d'un interrupteur electrique simple allumage
Comment brancher un interrupteur
Cliquer sur l'interrupteur pour la simulation

Ce montage évite d'avoir deux gaines au boîtier de l'interrupteur et est plus facile à réaliser lorsque des combles sont disponibles pour loger la boîte de dérivation ou lorsque le circuit est à proximité du tableau électrique.

ATTENTION :


8 points d'éclairage maximum par disjoncteur,
2 prises commandées maximum par interrupteur



Comment brancher un interrupteur simple allumage ?

Comment brancher un interrupteur simple allumage ?

Principe de base, exemples dans le chapitre suivant  !

2 bornes sont utilisées pour brancher un interrupteur :

La borne rouge, P ou L
(selon fabricants)
reçoit la phase d'alimentation
(fil rouge sur plan et schémas)
La borne 1 reçoit le retour vers le ou les points d'utilisations
(fil violet sur plan et schémas)
La borne rouge, P ou L
(selon fabricants)
reçoit la phase d'alimentation
(fil rouge sur plan et schémas)
La borne 1 reçoit le retour vers le ou les points d'utilisations
(fil violet sur plan et schémas)
Comment brancher un interrupteur simple allumage

Les couleurs utilisées dans le plan et schémas ne sont que des exemples pour une facilité de mise en oeuvre et un meilleur repérage, la norme stipule :

La phase, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

La plupart des interrupteurs étant désormais remplacés par des interrupteurs va et vient, une borne reste libre !

En cas d'erreur de branchement entre les bornes 1 et 2

(voir chapitre suivant)

, l'extinction et l'allumage seront simplement inversés :

appui haut pour l'extinction, appui bas pour l'allumage

(conventionnel)


   ou
appui haut pour l'allumage, appui bas pour l'extinction

Généralement appui en bas pour allumage tel que représenté dans les différents exemples en sachant que l'interrupteur peut également être souvent retourné au moment de sa pose.



Raccordement, branchement d'interrupteurs

Raccordement, branchement d'interrupteurs

Il faut simplement ne pas utiliser une des bornes pour transformer un va et vient en interrupteur.

Le branchement d'un interrupteur va et vient en simple allumage est effectué par le fait de ne pas utiliser la borne 2 de celui-ci (voir chapitre précédent).

Dans ces exemples, la phase est en rouge et le retour de lampe en violet, reprenant les couleurs de fils des schémas électriques et du plan de montage du câblage.

Comment brancher un interrupteur encastré ?

> En savoir + sur la pose d'un boîtier placo

Branchement d'un interrupteur Legrand Céliane ou Mosaic :

Branchement d'un interrupteur Legrand

Branchement d'un interrupteur Legrand Neptune :

Comment brancher un interrupteur Legrand

Branchement d'un interrupteur Schneider Odace :

Branchement d'un interrupteur Schneider

Branchement d'un interrupteur Lexman ou Zeiger :

Comment brancher un interrupteur Lexman ou Zeiger

Comment brancher un interrupteur  saillie ?

Brancher un interrupteur Legrand :

Comment brancher un interrupteur Legrand

Brancher un interrupteur Debflex :

Comment brancher un interrupteur Debflex

Brancher un interrupteur Zeiger Neo :

Branchement d'un interrupteur Zeiger

Comment raccorder un ancien modèle d'interrupteur simple allumage ?

Raccordement d'un interrupteur Legrand Galion :

Installer un interrupteur simple allumage
Phase
Retour

Raccordement d'un interrupteur

Legrand

Neptune :

Branchement électrique d'un interrupteur simple allumage
Retour
Phase

Branchement d' un va et vient
en interrupteur simple allumage  :

Montage d'un interrupteur va et vient en simple allumage
Phase
Retour


Norme électrique d'installation d'un circuit d'interrupteur

Norme électrique d'installation d'un circuit d'interrupteur

Un circuit électrique d'interrupteur doit être protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément

un disjoncteur de calibre 16A maximum (généralement 10A).
Schéma de principe d'un tableau électrique

Schéma d'un tableau électrique

Norme d'installation du montage electrique d'un interrupteur simple allumage

Son câblage est réalisé en section 1,5mm² minimum avec :

Section de câble et fil électrique

La phase, navettes et retour, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

La phase, navettes et retour, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

Interrupteur :

Interrupteur de calibre minimum 10A

(obligation de couper la phase)

Fixation d'appareillage encastré : par vis

(griffes interdites)

Hauteur de pose d'un interrupteur : entre 0,90 et 1,30 m du sol fini

(généralement axe 1,20 m)

Interrupteur de calibre minimum 10A

(obligation de couper la phase)

Fixation d'appareillage encastré : par vis

(griffes interdites)

Hauteur de pose d'un interrupteur : entre 0,90 et 1,30 m du sol fini

(généralement axe 1,20 m)
Norme accessibilité, le cas échéant


Éclairage :

Un disjoncteur (au départ d'un circuit électrique d'éclairage) peut comprendre un maximum de 8 points d'utilisations :

Un équipement comportant plusieurs lampes est considéré comme un seul point d'utilisation

Lors d'utilisations de spots ou de bandeaux on décompte un point d'utilisation par tranche de 300VA dans la même pièce

Une prise de courant commandée

(interdite dans une salle de bain, salle d'eau et WC)

est considérée comme un point d'utilisation

Un équipement comportant plusieurs lampes est considéré comme un seul point d'utilisation

Lors d'utilisations de spots ou de bandeaux on décompte un point d'utilisation par tranche de 300VA

dans la même pièce

Une prise de courant commandée

(interdite dans une salle de bain, salle d'eau et WC)

est considérée comme un point d'utilisation

Un équipement comportant plusieurs lampes est considéré comme un seul point d'utilisation

Lors d'utilisations de spots ou de bandeaux on décompte un point d'utilisation par tranche de 300VA

dans la même pièce

Une prise de courant commandée

(interdite dans une
salle de bain, salle d'eau et WC)

est considérée comme
un point d'utilisation

(la norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement dans la même pièce, à partir de 3 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire)

En savoir plus :

Prise commandée par interrupteur

Prise commandée par télérupteur

• La norme électrique NF C 15-100 impose dans certaines pièces au moins un point lumineux au plafond de celle-ci :

Norme électrique NF C 15-100, équipement minimum

• Toute canalisation d'installation électrique encastrée doit finir dans une boîte de connexion, boîtier DCL

(interdit dans les volumes 0 et 1 de salle de bain et salle d'eau, autorisés dans le volume 2 sous réserve d'être recouvert par un luminaire adapté au volume ou en attente si muni d'un obturateur, degré de protection IPx4 mini.) ou luminaire fixe muni d'un bornier de raccordement.

Dérogations :

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisée en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion.

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisé en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion.

Impossibilité constructive d'incorporer une boîte de connexion dans le matériau support,

Alimentation fixe de l'éclairage réalisé en apparent,

Boîte de connexion intégrée au luminaire ou à son bloc d'alimentation,

Architecture du luminaire ou de son bloc d'alimentation ne permettant pas d'interposer une boîte de connexion.

Les fixations des boîtiers de connexions pour l'alimentation de points d'éclairage dans les plafonds doivent-être réalisées en prévision d'une suspension de luminaire d'une charge de 25Kg minimum.

Pour l'extérieur, tout circuit d'éclairage doit être alimenté par câble et aboutir :

soit dans une boîte de connexion (équipée ou non d'un socle DCL),

soit à un luminaire,

soit à une douille non fixée, permettant d'assurer la fonction de test de l'installation électrique.

soit dans une boîte de connexion (équipée ou non d'un socle DCL),

soit à un luminaire,

soit à une douille non fixée, permettant d'assurer la fonction de test de l'installation électrique.

soit dans une boîte de connexion (équipée ou non d'un socle DCL),

soit à un luminaire,

soit à une douille non fixée, permettant d'assurer la fonction de test de l'installation électrique.

Réglementation relative à l'accessibilité, le cas échéant :

Appareillages manuel de commande

Eclairages


Changer d'interrupteur !

Changer d'interrupteur !

Un interrupteur avec voyant témoin permet de voir l'état allumé ou éteint du ou des lampe(s) directement sur l'appareillage, un interrupteur à voyant lumineux permet de le localiser dans l'obscurité.

Interrupteur avec voyant témoin

Interrupteur avec voyant témoin


Témoigne de l'état de la lampe : Voyant allumé = Lampe allumée / Voyant éteint = Lampe éteinte

Interrupteur avec voyant lumineux

sans neutre

Repérage de l'appareillage dans l'obscurité : Voyant allumé = Lampe éteinte / Voyant éteint = Lampe allumée

Interrupteur lumineux permanent


Voyant allumé en permanence pour un repérage de l'appareillage dans l'obscurité

Soutenir Zoom-Elec
Nous offrir le café
En cliquant sur les boutons de partages pour les activer, vous acceptez l'utilisation de cookies liés, merci !
Norme électrique NF C 15-100
Schémas, Câblages, Branchements de circuits électriques

Installation électrique
Tableau électrique
Boost contrôle
Mémentos
Nous déclinons toute responsabilité concernant l'utilisation des informations de cette page, en savoir +
Copright - Droits d'auteur - N°00047598
Zoom-Elec.com
Schema-Electrique.net
