Norme électrique NF C 15-100 Amendement 5 ou A5

Utilisation et fonctionnement d'un télérupteur pour prise commandée

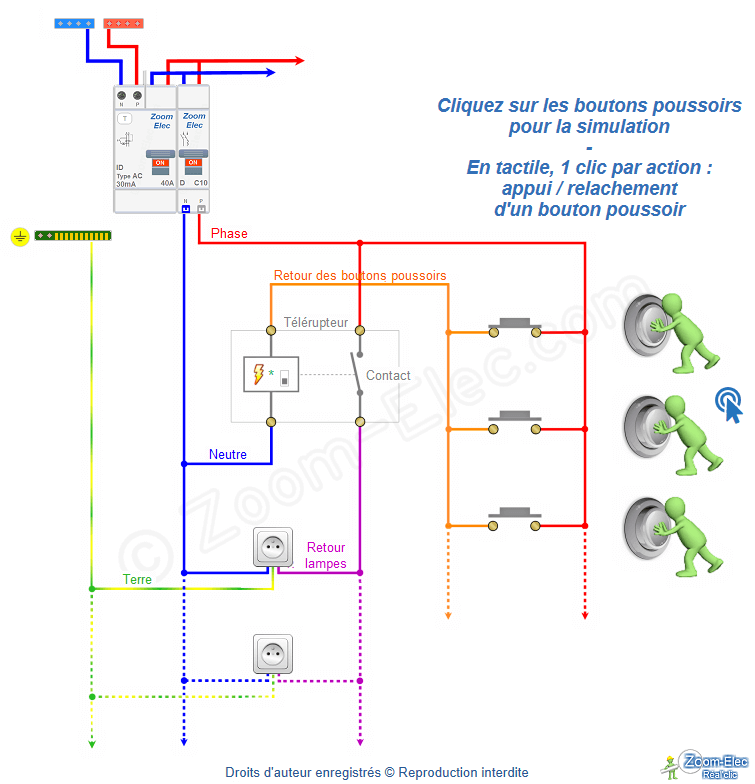

Schéma électrique de prise commandée par télérupteur unipolaire
Schémas de câblage, montages et branchement de télérupteur et prise
Norme électrique NF C 15-100 circuit d'éclairage, télérupteur - bouton poussoir

Utilisation et fonctionnement d'un télérupteur pour prise commandée

Schéma électrique de prise commandée par télérupteur unipolaire

Schémas de câblage, montages et branchement de télérupteur et prise de courant

Norme électrique NF C 15-100 circuit d'éclairage, télérupteur - bouton poussoir

Schéma électrique de prise commandée par télérupteur
Câblage et branchement de prise commandée par télérupteur
Déclencher le disjoncteur général avant toute intervention sur une installation électrique
Avant toute intervention sur une installation électrique :
•  Eteindre les équipements sensibles et Déclencher le disjoncteur général.
•  Vérifier la hors tension du ou des circuits électriques concernés.
•  Respecter la norme électrique NF C 15-100 et les notices d'installations.
•  Utiliser du matériel marqué CE voir NF (HAR pour fil et câble recommandé).

•  Eteindre les équipements sensibles et Déclencher le disjoncteur général.
•

Vérifier la hors tension du ou des

circuits électriques concernés.
•  Respecter la norme électrique NF C 15-100 et les notices d'installations.
•  Utiliser du matériel marqué CE voir NF
(HAR pour fil et câble recommandé).



Utilisation et fonctionnement d'un circuit de télérupteur pour prise commandée

Utilisation et fonctionnement d'un circuit de télérupteur pour prise commandée

Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de 2 endroits différents.

La norme électrique NF C 15-100 impose d'utiliser un télérupteur, contacteur ou équivalent à partir de 3 prises commandées.


A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas au point(s) d'utilisation(s).


Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :

Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de 2 endroits différents.

La norme électrique NF C 15-100 impose d'utiliser un télérupteur, contacteur ou équivalent à partir de 3 prises commandées.


A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de
celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas au point(s) d'utilisation(s).


Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :

Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de 2 endroits différents.

La norme électrique NF C 15-100 impose d'utiliser un télérupteur, contacteur ou équivalent à partir de 3 prises commandées.


A chaque pression sur un bouton poussoir alimentant un télérupteur, le mécanisme de celui-ci établi une inversion du contact interne, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.
Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas au point(s) d'utilisation(s).


Un télérupteur unipolaire dispose de 4 bornes pour effectuer les branchements :

Retour de phase des boutons poussoirs alimentant le télérupteur (repère A1)

Neutre alimentant le télérupteur (repère A2)

Phase d'alimentation du ou des point(s) d'utilsation(s) (repère 1)

Retour de phase vers le ou les point(s) d'utilisation(s) (repère 2)

Retour de phase des boutons poussoirs alimentant le télérupteur (repère A1)

Neutre alimentant le télérupteur (repère A2)

Phase d'alimentation du ou des point(s) d'utilsation(s) (repère 1)

Retour de phase vers le ou les point(s) d'utilisation(s) (repère 2)

Le télerupteur unipolaire (1 contact) a l'obligation de couper la phase

(et non le neutre)

.


Un télérupteur bipolaire (2 contacts) sera utilisé lorsque l'on souhaite couper la phase et le neutre du ou des points d'utilisations.

Le télerupteur unipolaire (1 contact) a l'obligation de couper la phase

(et non le neutre)

.

Un télérupteur bipolaire (2 contacts) sera utilisé lorsque l'on souhaite couper la phase et le neutre du ou des points d'utilisations.

Schéma électrique du circuit d'un télérupteur bipolaire



Schéma électrique de prise commandée par télérupteur unipolaire

Schéma électrique de prise commandée par télérupteur

Avec le schéma électrique de prises commandées par télérupteur unipolaire, on remarque :

En appuyant sur un des boutons poussoirs on alimente le télérupteur

A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)

Suivant la position de ce contact, la phase arrive ou n'arrive pas à la prise de courant

Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer leurs états.

En appuyant sur un des boutons poussoirs on alimente le télérupteur

A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)

Suivant la position de ce contact, la phase arrive ou n'arrive pas à la prise de courant

Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer leurs états.

En appuyant sur un des boutons poussoirs on alimente le télérupteur

A chaque fois que le télérupteur est alimenté il inverse l'état initial de son contact (ouvert / fermé)

Suivant la position de ce contact, la phase arrive ou n'arrive pas à la prise de courant

Au relachement du bouton poussoir le télérupteur n'est plus alimenté et son contact reste en position

Les télérupteurs modulaires disposent également d'une commande manuelle

*

pour basculer leurs états.

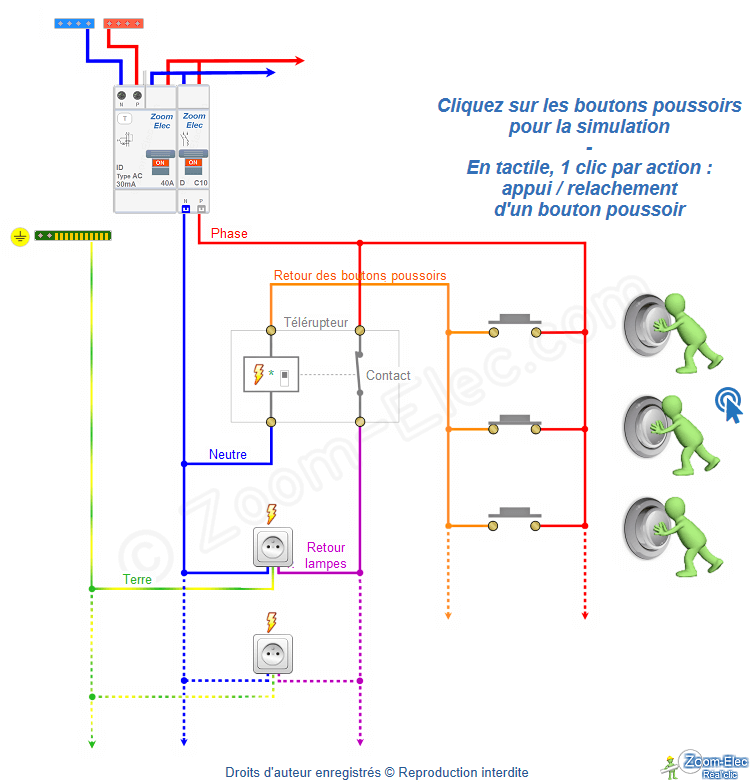

Prise commandée par télérupteur unipolaire


Schéma électrique interactif de l'installation,
principe de câblage du circuit et de branchement du montage

Prise commandée par télérupteur unipolaire


Schéma électrique interactif de l'installation,
principe de câblage du circuit et
de branchement du montage

Schema et branchement de prise commandée par telerupteur
Cablage d'un telerupteur pour prise commandée
Schema electrique de prise commandée par telerupteur
Branchement de prise commandée par telerupteur
Schema de prise commandée par telerupteur
Prise de courant commandée par telerupteur
Schema de cablage de prise commandée par telerupteur
Prise commandée par telerupteur
Schema et branchement de prise commandée par telerupteur
Cablage d'un telerupteur pour prise commandée
Schema electrique de prise commandée par telerupteur
Branchement de prise commandée par telerupteur
Schema de prise commandée par telerupteur
Prise de courant commandée par telerupteur
Schema de cablage de prise commandée par telerupteur
Prise commandée par telerupteur

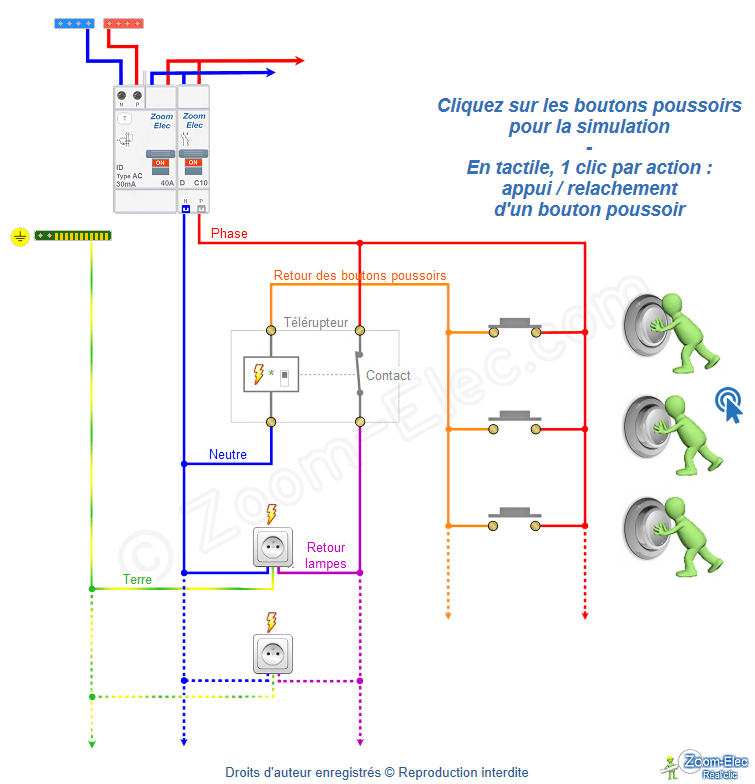

Description du schéma électrique de prise commandée par télérupteur unipolaire :

La phase alimente en permanence les boutons poussoirs et le contact du télérupteur.

Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.

Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas à la prise.

Le neutre est raccordé directement au télérupteur et aux point(s) d'utilisation(s)

La terre est raccordée directement aux point(s) d'utilisation(s)

La phase alimente en permanence les boutons poussoirs et le contact du télérupteur.

Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.

Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas à la prise.

Le neutre est raccordé directement au télérupteur et aux point(s) d'utilisation(s)

La terre est raccordée directement aux point(s) d'utilisation(s)

La phase alimente en permanence les boutons poussoirs et le contact du télérupteur.

Lors d'une fermeture d'un bouton poussoir, la phase alimente le télérupteur qui change la position de son contact.

Suivant la position du contact du télérupteur, la phase arrive ou n'arrive pas à la prise.

Le neutre est raccordé directement au télérupteur et aux point(s) d'utilisation(s)

La terre est raccordée directement aux point(s) d'utilisation(s)

Voir le cheminement de la phase avec le schéma électrique du télérupteur unipolaire



Schémas de câblage, montage et branchement de télérupteur, BP et prise de courant

Schémas de câblage, montage et branchement de télérupteur, boutons poussoirs et prise de courant

Différents modes de câblage du circuit électrique peuvent être réalisés suivant les caractéristiques de votre habitat.

Le montage étant le même que celui du circuit d'un télérupteur, les lampes seront simplement remplacées par des prises électriques sur les schémas de câblage et sur l'exemple du plan architectural :

Schéma de câblage du circuit d'un interrupteur avec branchements aux boîtiers des équipements
Schéma de câblage du circuit d'un télérupteur avec connexions dans boite de dérivation

Câblage du circuit d'un télérupteur avec connexions aux boîtiers des équipements

Câblage du circuit d'un télérupteur avec connexions dans une boîte de dérivation ou tableau électrique

Installation, câblage et branchement d'un télérupteur

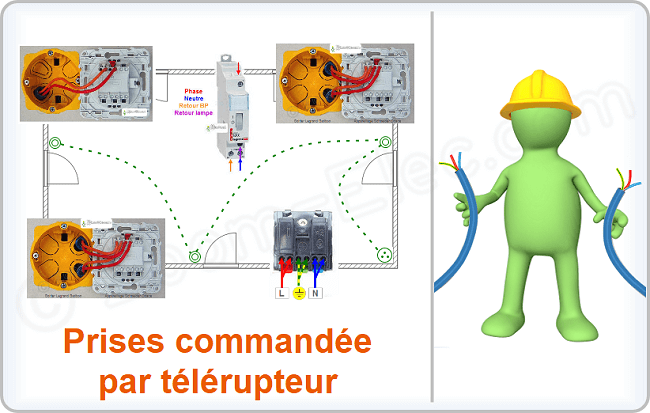

schema d'implantation du circuit électrique de l' interrupteur
Plan architectural
avec montage du circuit,
aide de câblage et photos des branchements !
Plan de câblage d'un télérupteur
Comment câbler un télérupteur ?
schema d'implantation du circuit électrique de l' interrupteur
schema d'implantation du circuit électrique de l' interrupteur
Comment brancher
et câbler un montage
de télérupteur ?

Exemple de plan de câblage du circuit d'un télérupteur

Le télerupteur unipolaire (1 contact) à l'obligation de couper la phase

(et non le neutre)

.

Lorsque l'on souhaite couper simultanément la phase et le neutre d'un circuit, il conviendra d'utiliser un télérupteur bipolaire (2 contacts).

Brancher un télérupteur

Un bouton poussoir dispose de 2 bornes pour effectuer son branchement :

1 borne reçoit la phase d'alimentation.

1 borne reçoit le retour (d'alimentation) au télérupteur, on l'appelle le retour des boutons poussoirs (retour BP)

1 borne reçoit la phase d'alimentation.

1 borne reçoit le retour (d'alimentation) au télérupteur, on l'appelle le retour des boutons poussoirs (retour BP)

1 borne reçoit la phase d'alimentation.

1 borne reçoit le retour (d'alimentation) au télérupteur, on l'appelle le retour des boutons poussoirs (retour BP)

Brancher un bouton poussoir

Câblage, branchement de prise de courant

Branchement de prise électrique


Norme électrique NF C 15-100 circuit d'éclairage, télérupteur - bouton poussoir

Norme électrique NF C 15-100 circuit d'éclairage, télérupteur - bouton poussoir

Le montage du circuit électrique d'un télérupteur doit être protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A).

Son câblage est réalisé en section 1,5mm² minimum avec :

La phase et retours, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

La phase et retours, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

Schéma de principe d'un tableau électrique
Section de câble et fil électrique

Le télerupteur unipolaire (1 contact) à l'obligation de couper la phase

(et non le neutre)

.

Lorsque l'on souhaite couper simultanément la phase et le neutre d'un circuit, il conviendra d'utiliser un télérupteur bipolaire (2 contacts ou 2 pôles).

Un disjoncteur (au départ d'un circuit électrique d'éclairage) peut comprendre un maximum de 8 points d'utilisations :

Une prise de courant commandée est considérée comme un point d'utilisation


la norme électrique NF C 15-100 n'autorise que 2 prises commandées par interrupteur ou va et vient et uniquement situées dans même la pièce, dans le cas de plus de 2 prises, il est imposé d'utiliser un contacteur, télérupteur ou similaire.

La norme électrique NF C 15-100 impose dans certaines pièces un point lumineux au centre de celle-ci :

Norme électrique NF C 15-100, équipement minimum

Bouton poussoir et prise commandée :

Prise obligatoirement avec terre et protection enfant

(obturateur)

Fixation d'appareillage encastré : par vis

(griffes interdites)



Hauteur de pose : b

outon poussoir

entre 0M90 et 1M30du sol fini

(généralement axe 1M20)

                                   prise commandée axe mini 5 cm

*

du sol fini

(généralement 25 cm)

*
≤ à 1M30 pour les
logements soumis aux personnes à mobilité réduite
Interrupteur de calibre minimum 10A
(obligation de couper la phase)

Prise obligatoirement avec terre et protection enfant

(obturateur)

Fixation d'appareillage encastré : par vis


(griffes interdites)



Hauteur de pose :



bouton poussoir

- entre 0M90 et 1M30du sol fini


                                     (généralement axe 1M20)


   prise commandée - axe mini 5 cm

*

du sol fini


                                        (généralement 25 cm)

*
≤ à 1M30 pour les
logements soumis
                                          aux personnes à mobilité réduite
Norme d'installation du montage d'un télérupteur

Toute canalisation d'installation électrique encastrée doit finir dans une boîte de connexion.


Nous offrir le café
En cliquant sur les boutons de partages pour les activer, vous acceptez l'utilisation de cookies, merci !
Norme électrique NF C 15-100
Schémas, Câblages, Branchements de circuits électriques

Installation électrique
Tableau électrique
Boost contrôle
Mémentos
Nous déclinons toutes responsabilités concernant l'utilisation des informations de cette page.
Copright - Droits d'auteur - N°00047598
Zoom-Elec.com  -  Schema-Electrique.net
