Vous réalisez les travaux d'installation électrique de votre habitat !     Normes, Schémas, Plans, Techniques ...     Zoom-Elec.com
Traduction - Translate

Schémas d'alimentations de
circuits électriques spécialisés et dédiés

Schémas d'alimentations
de circuits électriques
spécialisés et dédiés

Norme électrique NF C 15-100
Installation electrique
Installation electrique
Installation electrique

Circuit d'alimentation d'une Plaque de cuisson, Plaque électrique ou Cuisinière
Circuits d'alimentations d'un Four, Lave-vaisselle, Lave-linge ou Sèche-linge
Circuit d'alimentation d'un Congélateur et/ou Réfrigérateur (frigidaire, frigo)
Norme électrique et hauteur de pose de prise de courant
Circuits dédiés supplémentaires d'une installation électrique

Circuit d'alimentation d'une Plaque de cuisson, Plaque électrique ou Cuisinière

Circuits d'alimentations d'un Four, Lave-vaisselle, Lave-linge ou Sèche-linge

Circuit d'alimentation d'un Congélateur et/ou Réfrigérateur (frigidaire, frigo)

Norme électrique et hauteur de pose de prise de courant
Circuits dédiés supplémentaires d'une installation électrique

Circuit d'alimentation d'une Plaque de cuisson, Plaque électrique ou Cuisinière

Circuits d'alimentations d'un Four, Lave-vaisselle, Lave-linge ou Sèche-linge

Alimentation d'un Congélateur et/ou Réfrigérateur

Norme et hauteur de pose de prise de courant

Circuits dédiés supplémentaires

Circuits électriques spécialisés
Schémas d'alimentations de circuits électriques spécialisés
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Zoom-Elec Circuits spécialisés,
Prise électrique ou de courant spécialisée / PCS
Interdit : au-dessus d'un lavabo, évier, feux ou
plaques de cuisson


Hauteur de pose d'une prise spécialisée :
  - prise 16/20A, axe minimum à 5 cm du sol fini,
                  standard de 25 cm à 1,20 m
  - prise ou sortie de câble 32A plaque électrique,
axe minimum à 12 cm du sol fini, standard à 40 cm

Circuit : Disjoncteur dédié pour chaque équipement
    - disj. 20A, section 2,5 mm² pour
        Four, Lave-vaisselle, Lave-linge, Sèche-linge
    - disj. 32A, section 6 mm² pour plaque électrique
Branchement d'une prise (vue de face) :
phase à droite, neutre à gauche, terre au milieu
Norme volumes de salle de bain, salle d'eau
Réglementation accessibilité, le cas échéant :
< 1,30 m (> 40 cm conseillé)

Tout équipement électroménager de puissance élevé doit comporter une alimentation dédiée :


un circuit spécialisé


Chaque circuit alimente, depuis sa protection, la boîte de connexion ou prise de courant concerné.

La norme électrique prévoit un équipement minimum* comprenant 4 circuits spécialisés :

1 circuit 32A plaque de cuisson ou plaque électrique ou cuisinière

3 autres circuits dédiés au choix : four, lave-vaisselle, lave-linge, sèche-linge

1 circuit 32A plaque de cuisson ou plaque électrique
ou cuisinière

3 autres circuits dédiés au choix : four, lave-vaisselle,
lave-linge, sèche-linge

*
Pour les logements possédant une seule pièce principale,
il est admis :
Un ajustement du nombre de prises spécialisées en fonction de l'équipement fourni
Sans équipement fourni, obligation d'un circuit spécialisé 32A et de 2 circuits spécialisés 16/20A
Un ajustement du nombre de prises spécialisées en fonction
de l'équipement fourni
Sans équipement fourni, obligation d'un circuit spécialisé 32A
et de 2 circuits spécialisés 16/20A
Des circuits dédiés supplémentaires sont demandés dans l'équipement minimum d'une installation électrique,
(6 prises de courant dans la cuisine, 2 prises dans la GTL)

ainsi qu'en fonction des applications prévues.
(congélateur, vmc, chauffe-eau, volet roulant, chauffage etc...)

voir l'ensemble des chapitres de cette page
Circuits spécialisés supplémentaires
- Légende -
lien vert : information supplémentaire
lien bleu : page complémentaire dans nouvel onglet
Les sections de fil ou câble sont données aux minima (application standard, hors chute de tension).
Les calibres des protections sont donnés aux maxima.


Schémas de câblage du circuit d'alimentation d'une plaque de cuisson ou cuisinière

Schémas du circuit d'alimentation d'une plaque de cuisson ou cuisinière

Schémas de câblage du circuit d'alimentation d'une plaque de cuisson ou cuisinière

Le circuit d'alimentation d'une plaque de cuisson, plaque électrique ou cuisinière comporte une protection différentielle 30mA de type A

(ou F, ou B)

avec :

En monophasé, un disjoncteur dédié de calibre 32A, son câblage est réalisé en section 6mm²

En triphasé, un disjoncteur dédié de calibre 20A, son câblage est réalisé en section 2,5mm²

En monophasé, un disjoncteur dédié de calibre 32A,
son câblage est réalisé en section 6mm²

En triphasé, un disjoncteur dédié de calibre 20A,
son câblage est réalisé en section 2,5mm²

Le circuit est réalisé avec la ou les phases

(toutes couleurs sauf bleu et vert/jaune)

, le neutre

(en bleu)

et la terre

(en vert/jaune).



L'installation aboutit dans un boîtier spécifique 32A généralement placé à une hauteur de 40 cm du sol fini.

(axe minimum à 12 cm)
Alimentation de plaque de cuisson, plaque électrique ou cuisiniére
Boîtier 32A encastré à sceller
Boîtier 32A encastré à sceller
Boîtier 32A encastré dans cloison séche
Boîtier 32A encastré dans cloison séche
Boîtier 32A encastré dans cloison séche
Boîtier 32A saillie (fixé sur le mur)
Boîtier 32A saillie (fixé sur le mur)
Le circuit est raccordé :

• sur barrette de raccordement avec un boîtier muni d'une sortie de câble 32A


ou

• directement sur une prise 32A

(Voir chapitre lié en bas de page)
Barrette de connexion d'un circuit de plaque de cuisson
Sortie de câble 32A
Prise électrique 32A

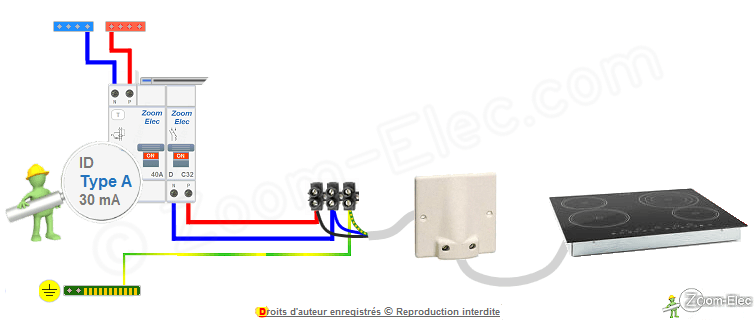

Schéma d'alimentation avec sortie de câble 32A

Schéma d'alimentation avec sortie de câble 32A

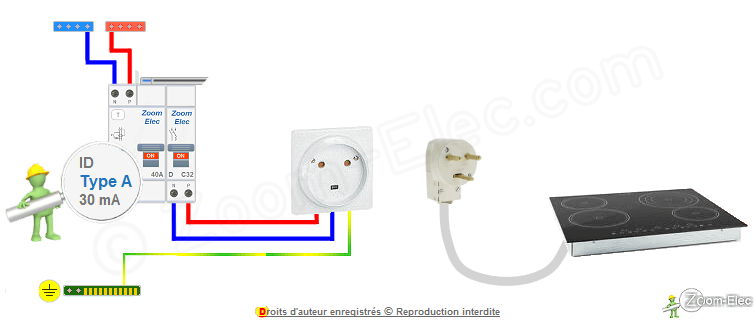

Schéma d'alimentation avec prise de courant 32A

Schéma d'alimentation avec prise de courant 32A

Installation du circuit d'alimentation électrique d'une plaque de cuisson avec prise 32A
Installation du circuit d'alimentation électrique d'une plaque de cuisson avec prise 32A
Installation du circuit d'alimentation électrique d'une plaque de cuisson avec sortie de câble 32A
Installation du circuit d'alimentation électrique d'une plaque de cuisson avec sortie de câble 32A
Sous protection différentielle de Type A

Alimentation d'une plaque de cuisson,
plaque électrique ou cuisinière monophasé :

Circuit câblé en section 6mm²

Protégé par disjoncteur dédié de calibre 32A
sous protection différentielle 30mA de type A

(ou F, ou B)

Mise en situation de l'installation électrique de la plaque de cuisson ou plaque électrique dans la cuisine :

Installation électrique d'une cuisine



Schéma du circuit d'alimentation d'un Four, Lave-vaisselle, Lave-linge et Sèche-linge

Schéma d'alimentation d'un Four, Lave-vaisselle, Lave-linge et Sèche-linge

Schéma du circuit d'alimentation d'un Four, Lave-vaisselle, Lave-linge et Sèche-linge

Le câblage du circuit d'alimentation d'un four, lave-vaisselle, sèche-linge et lave-linge est identique, seul le type de protection différentielle diffère :

Ils sont protégés individuellement par un disjoncteur de calibre 20A dédié, sous une protection différentielle 30mA :

de type AC

(ou A, ou F, ou B)

pour le four, le lave-vaisselle et le sèche-linge

de type A

(ou F, ou B)

pour le lave-linge

de type AC

(ou A, ou F, ou B)

pour le four, le lave-vaisselle
et le sèche-linge

de type A

(ou F, ou B)

pour le lave-linge

L'installation du câblage de chaque circuit est réalisé en section 2,5mm² comportant la phase

(toutes couleurs sauf bleu et vert/jaune)

, le neutre

(en bleu)

et la terre

(en vert/jaune)

aboutissant dans un boîtier encastré ou saillie avec prise de courant.

les prises du lave-vaisselle et du lave-linge devront être placées à proximité des arrivées d'eau et évacuations de ces équipements.
Installation du circuit d'alimentation électrique du lave-linge

1 circuit par équipement :

Installation du circuit d'alimentation électrique du four, lave-vaisselle et sèche-linge

Schéma d'alimentation du four, lave-vaisselle et sèche linge

Schéma d'alimentation du four, lave-vaisselle et sèche linge

Schéma d'alimentation du lave-linge

Schéma d'alimentation du lave-linge

Installation du circuit d'alimentation électrique du lave-linge
Alimentation du lave-linge
Installation du circuit d'alimentation électrique du four, lave-vaisselle et sèche-linge
Alimentation du four
ou
Alimentationj du lave-vaisselle
ou
Alimentation du sèche-linge

1 circuit par équipement :

Alimentation de la prise de courant de l'équipement :
(

Voir chapitre lié en bas de page

)

Circuit câblé en section 2,5mm²

Protégé par disjoncteur dédié de calibre 20A maxi

Sous protection différentielle 30mA



- de
type AC (ou A, ou F, ou B)

pour un four, lave-vaisselle ou sèche-linge



- de
type A (ou F, ou B)

pour un lave-linge

Branchement / Raccordement de la prise de courant :

En vue de face

Phase à droite, Neutre à gauche, Terre au milieu

Branchement / Raccordement prise de courant
Prise encastrée
Brancher / Raccorder prise électrique
Prise saillie

Informations complémentaires sur le branchement d'une prise électrique :

Pose et branchement de prise de courant / prise électrique

Mise en situation de l'installation électrique du four et du lave-vaisselle dans la cuisine:

Alimentation de four, lave-vaisselle, sèche-linge, lave-linge

Installation électrique d'une cuisine

Mise en situation de l'installation électrique du lave-linge et du sèche-linge dans la buanderie / lingerie:

Installation électrique d'une lingerie où buanderie



Schéma du circuit d'alimentation d'un congélateur et/ou réfrigérateur (frigidaire, frigo)

Schéma du circuit d'alimentation d'un congélateur et/ou réfrigérateur

Schéma du circuit d'alimentation d'un congélateur et/ou réfrigérateur (frigidaire, frigo)

La norme électrique NF C 15-100 prévoit, lors de l'alimentation d'un congélateur, un circuit dédié protégé par un disjoncteur de calibre 20A maximum

(16A conseillé suivant puissance)

sous une protection différentielle 30mA.

Elle conseille, lorsque l'emplacement du congélateur est connu, que son alimentation soit protégée par un dispositif différentiel dédié de type HI, Si ou Hpi

(selon fabricant)

assurant une immunisation complémentaire contre les déclenchements intempestifs. Il est pratique, dans ce cas, d'utiliser un disjoncteur différentiel de type Si, Hpi ou HI

(selon fabricant)

combinant ainsi la protection différentielle et celle du disjoncteur.

Sur le même principe, il peut être avantageux que le réfrigérateur, frigidaire ou frigo soit alimenté de façon identique

(normalement prévue par la norme, sur un circuit de prise de courant standard)

.

Le câblage du circuit  est réalisé en section 2,5mm² comportant la phase

(toutes couleurs sauf bleu et vert/jaune), le neutre (en bleu) et la terre (en vert/jaune)

aboutissant dans un boîtier encastré ou saillie avec prise de courant.

Alimentation de la prise électrique
  d'un congélateur (

Voir chapitre lié en bas de page

) :

Circuit câblé en section 2,5mm²

Protégé par disjoncteur dédié
de calibre 20A maxi


ou


protégé par disjoncteur différentiel 30mA dédié
de type Si, Hpi ou HI de calibre 20A maxi

Schéma électrique du circuit d'alimentation du congélateur ou réfrigérateur

Schéma du circuit d'alimentation du congelateur
Alimentation du congélateur
Alimentation du réfrigérateur (frigidaire, frigo)

Mise en situation de l'installation électrique du congélateur dans la buanderie / lingerie:

Installation électrique d'une lingerie où buanderie



Norme électrique et hauteur des prises de courant

Norme électrique et hauteur des prises de courant

Equipement :



• Une prise de courant doit comporter des éclipses de protection enfant et une borne de terre.

Fixation :



• Les prises électriques doivent être fixées avec des vis, la pose avec systèmes à griffes n'est plus autorisée.

Hauteur de pose de prise électrique - prise de courant
Hauteur de pose :



• La hauteur d'une prise de courant

(à son entraxe)

ne peut être inférieur à 5 cm du sol fini

(prise 32A : axe minimum à 12 cm)

, conventionnellement on place cette hauteur à 25 cm du sol fini. Il est parfois pratique, pour certain équipement ,de placer leur prise électrique à une hauteur différente

(Norme accessibilité : hauteur maxi 1,30 m)

.

Emplacement :



• Il est interdit de placer une prise de courant au-dessus d'un lavabo, d'un évier, de feux ou de plaques de cuisson hormis pour la hotte et en étant repérée comme tel, avec une hauteur minimum de 1,80 m.

• La norme électrique NF C 15-100 prévoit une réglementation spécifique pour les prises situées dans la salle de bain ou la salle d'eau :

Norme électrique salle de bain

Normes d'installation de prises de courant


Circuits dédiés supplémentaires d'une intallation électrique

Circuits dédiés supplémentaires d'une installation électrique

Circuits dédiés demandés par la norme dans l'équipement minimum d'une installation électrique :

L'équipement minimum d'une installation électrique demandé par la norme NF C 15-100 amendement A5, comprend que les 6 prises de courant obligatoire de la cuisine (dont 4 en plan de travail*) soit en circuit dédié de section 2,5mm² protégé par un disjoncteur de calibre 20A.

Des prises de cuisine supplémentaire à ce circuit pourront être branchées avec un autre circuit de prises de courant d'une ou d'autres pièces.

* 3 prises minimums si cuisines d'une surface < ou = à 4M²

Mise en situation dans l'installation électrique de la cuisine:

Installation électrique d'une cuisine

Installation électrique d'une cuisine

Installation et cäblage sous protection différentielle
schema d'implantation du circuit électrique de l' interrupteur
Chaque circuit énoncé
étant câblé sous protection différentielle 30mA !

Il est également demandé par la norme électrique 2 prises de courant sur circuit dédié pour les équipements de communications situé dans l'ETEL (

prises

GTL) de préférence dans le coffret VDI avec séparation interne.
Ce circuit devra être câblé en section 1,5mm² depuis un disjoncteur de calibre 16A

(ou de calibre 20A avec une section de 2,5mm²)
Circuits dédiés supplémentaires en fonction des applications prévues :

Tel que

(liste non exhaustive)

 :

• Gros électroménager supplémentaire
• Chauffe-eau, Ballon d'eau chaude
• Chauffage électrique
• Chauffage électrique de salle d'eau et salle de bain
• Chaudière et ses auxiliaires
• Poêle à granulé
• Pompe à chaleur
• Climatiseur
• VMC
• Volets roulants
• Stores bannes
• Balnéo
• Piscine
• Alarme
• Interphone
• Gestion de l'énergie
• IRVE (infrastructure de recharge des véhicules électriques)
• Circuits extérieurs non fixés au bâtiment :
   (

Portail automatique, Eclairage, PC, Abris de jardin, Pompe de relevage et/ou de puits etc...)


• Tableau électrique secondaire ou divisionnaire

Alimentation chauffe-eau, ballon d'eau chaude
chauffage électrique par accumulation ou caloporteur
Alimentation sèche serviette
Plancher chauffant
Alimentation PAC Pompe à chaleur
VMC (ventilation mécanique controlée)
Volets roulants
Balnéo
Alarme
Interphone
Gestionnaire
Portail automatique
Pompe de relevage
Tableau électrique secondaire ou divissionnaire

Informations complémentaires, calibre de protection, section de câblage :

Circuits dédiés supplémentaires d'une installation électrique


Soutenir Zoom-Elec
Nous offrir le café
En cliquant sur les boutons de partages pour les activer, vous acceptez l'utilisation de cookies liés, merci !
Norme électrique NF C 15-100
Schémas, Câblages, Branchements de circuits électriques

Installation électrique
Tableau électrique
Boost contrôle
Mémentos
Nous déclinons toute responsabilité concernant l'utilisation des informations de cette page, en savoir +
Copright - Droits d'auteur - N°00047598
Zoom-Elec.com
Schema-Electrique.net
