Schéma électrique et branchement
d'un double interrupteur,
l'interrupteur double allumage

Schéma électrique,
câblage et branchement
d'un double interrupteur,
l'interrupteur double allumage

Norme électrique NF C 15-100
Installation electrique
Installation electrique
Installation electrique

Utilisation et principe de fontionnement du circuit électrique
Schéma électrique d'un interrupteur double allumage
Branchement d'un interrupteur double allumage

Schéma de câblage et branchement d'un interrupteur
Norme d'alimentation d'un double interrupteur
Comment câbler et brancher un interrupteur ?

Utilisation et principe de fontionnement du circuit
Schéma électrique d'un interrupteur double allumage
Branchement d'un interrupteur double allumage

Schéma de câblage et branchement d'un interrupteur
Norme d'alimentation d'un double interrupteur
Comment câbler et brancher un interrupteur ?

Schéma d'un interrupteur double allumage
Branchement d'un interrupteur double allumage
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Zoom-Elec
Interrupteur double allumage / double interrupteur
Commande deux circuits d'éclairages distinct d'un
seul endroit
(et/ou 2 x 2 PC commandées maxi dans la
même piéce. si > 2, utilisation d'un télérupteur, contacteur...)
Hauteur de pose d'un double interrupteur :


                 axe standard à 1,20 m du sol fini
Circuit : Disjoncteur conseillé 10A, section 1,5 mm²
                   pour 8 points d'utilisations maximum
Branchement :
- Interrupteur n°1 :
    phase borne rouge, L ou P - retour lampe 1 borne 1
- Interrupteur n°2 : (shunt de la phase de l'inter n°1)
    phase borne rouge, L ou P - retour lampe 2 borne 1
Réglementation accessibilité, le cas échéant


Utilisation et principe de fonctionnement du circuit électrique

Utilisation et principe de fonctionnement du circuit électrique

Le circuit électrique d'un double interrupteur est également nommé double commande ou interrupteur double.

Ce double interrupteur est utilisé pour commander deux circuits d'éclairages distinct d'un seul endroit avec un minimum de place.
Exemple : salon (applique droite + applique gauche), salle de bain (centre + applique lavabo)...








En inversant la position d'un des interrupteurs, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.

Lorsque le contact d'un interrupteur est en position fermé, il permet à la phase de circuler et d'atteindre le ou les points d'utilisation alimentés par celle-ci.

Á l'inverse, lorsque l'un des interrupteurs a son contact ouvert, la phase ne peut circuler et le ou les points d'utilisations alimentés par celle-ci ne sont pas alimentés.

Le circuit électrique d'un double interrupteur est également nommé double commande ou interrupteur double.

Ce double interrupteur est utilisé pour commander deux circuits d'éclairages distinct d'un seul endroit avec un minimum de place.
Exemple : salon (applique droite + applique gauche), salle de bain (centre + applique lavabo)...








En inversant la position d'un des interrupteurs, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.

Lorsque le contact d'un interrupteur est en position fermé, il permet à la phase de circuler et d'atteindre le ou les points d'utilisation alimentés par celle-ci.

Á l'inverse, lorsque l'un des interrupteurs a son contact ouvert, la phase ne peut circuler et le ou les points d'utilisations alimentés par celle-ci ne sont pas alimentés.

Le circuit électrique d'un double interrupteur est également nommé double commande ou interrupteur double.

Ce double interrupteur est utilisé pour commander deux circuits d'éclairages distinct d'un seul endroit avec un minimum de place.
Exemple : salon (applique droite + applique gauche), salle de bain (centre + applique lavabo)...








En inversant la position d'un des interrupteurs, son mécanisme réalise un basculement de son contact, passant ainsi de l'état ouvert à l'état fermé ou inversement selon sa position de départ.

Lorsque le contact d'un interrupteur est en position fermé, il permet à la phase de circuler et d'atteindre le ou les points d'utilisation alimentés par celle-ci.

Á l'inverse, lorsque l'un des interrupteurs a son contact ouvert, la phase ne peut circuler et le ou les points d'utilisations alimentés par celle-ci ne sont pas alimentés.

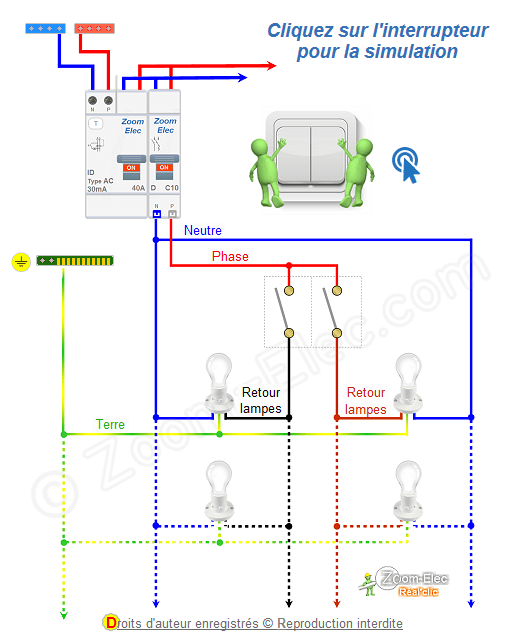

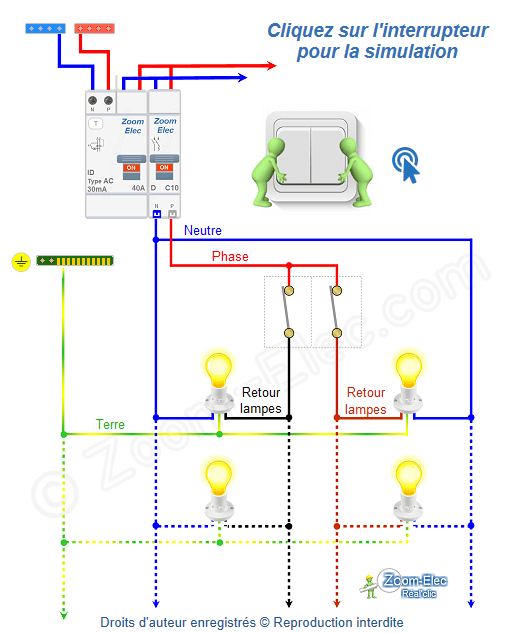

Schéma électrique d'un interrupteur double allumage

Schéma électrique d'un interrupteur double allumage

Avec le schéma électrique d'un interrupteur double allumage, on remarque :

En inversant la position initiale d'un des interrupteurs, on bascule son contact entre l'état ouvert ou fermé

Suivant la position du contact, la phase arrive ou n'arrive pas au point(s) d'utilisation(s)

En cliquant sur les interrupteurs du schéma électrique on observe le rôle de ceux-ci ainsi que la possibilité ou non du cheminement de la phase vers les 2 lampes

Interrupteur
Interrupteur

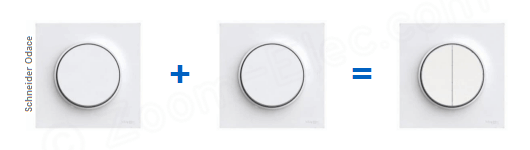

Interrupteur double, double interrupteur ou double allumage
+
=

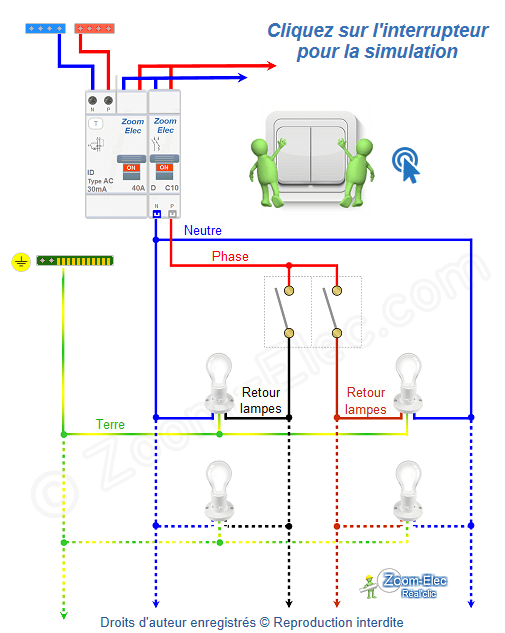

Schéma d'un interrupteur double allumage


Schéma électrique interactif de l'installation,
principe de câblage du circuit et de branchement du montage

Schéma d'un interrupteur double allumage


Schéma électrique interactif de l'installation,
principe de câblage du circuit
et de branchement du montage

Schema interrupteur double
Schema electrique double allumage par interrupteur
Schema de cablage d'un double allumage par interrupteur
Schéma double interrupteur
Schema interrupteur double
Schema electrique double allumage par interrupteur
Schema de cablage d'un double allumage par interrupteur
Schéma double interrupteur

Description du schéma électrique d'un interrupteur double alllumage :

La phase alimente les 2 interrupteurs en permanence

Lorsque un interrupteur est en position fermé, la phase peut circuler et atteindre le ou les points d'utilisation alimentés par celle-ci.

Le neutre et la terre sont raccordés directement aux points d'utilisations

La phase se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes.

Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s) et allume ou éteint les voyants.

Le neutre et la terre sont raccordés directement aux point(s) d'utilisation(s)

La phase se dirige toujours sur un des contacts de l'autre interrupteur va et vient par l'intermédiaire des navettes.

Suivant la position du deuxième interrupteur va et vient, la phase arrive ou n'arrive pas au point(s) d'utilisation(s) et allume ou éteint les voyants.

Le neutre et la terre sont raccordés directement aux point(s) d'utilisation(s)

> Voir le cheminement de la phase avec le schéma électrique d'un interrupteur

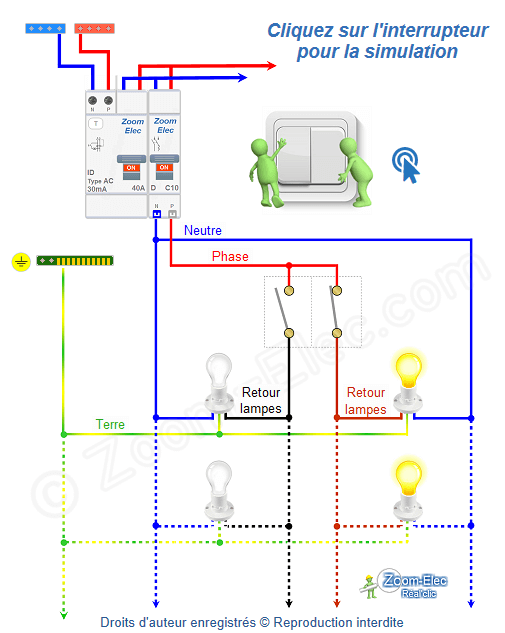

Branchement d'un interrupteur double allumage

Branchement d'un interrupteur double allumage

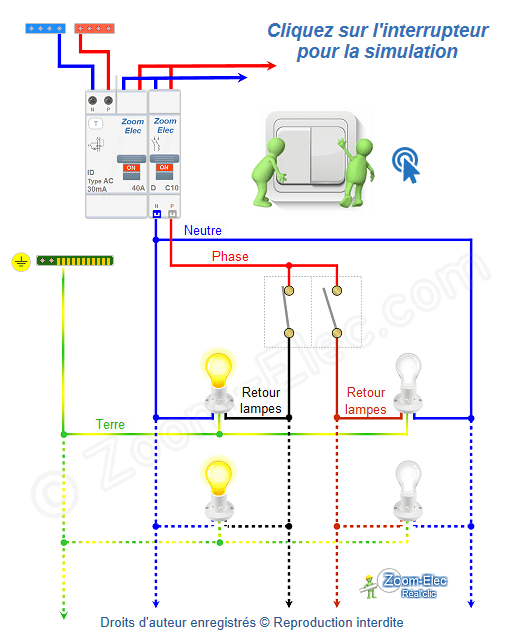

Comment brancher un interrupteur double allumage ?

  Rappel : 2 bornes sont utilisées pour brancher un interrupteur,

La borne

rouge, P

ou

L
(selon fabricants)

reçoit la phase d'alimentation

La borne 1 reçoit le retour vers le ou les points d'utilisations

La borne 2 reste libre, elle est utilisé lorsque l'interrupteur sert de va et vient

La borne

rouge, P

ou

L
(selon fabricants)

reçoit la phase d'alimentation

La borne 1 reçoit le retour vers le ou les points d'utilisations

La borne 2 reste libre, elle est utilisé lorsque l'interrupteur sert de va et vient

Un double interrupteur ou interrupteur double aurat par conséquent, le double de branchements :

Les bornes

rouge, P

ou

L

reçoivent la phase d'alimentation avec un shunt entre ces 2 bornes

(fil
rouge
sur le schéma)

La borne 1 du premier interrupteur reçoit le retour vers le point d'utilisation conçerné

(fil
noir
sur le schéma)

La borne 1 du deuxieme interrupteur reçoit le retour vers le point d'utilisation conçerné

(fil
marron
sur le schéma)

Les bornes 2 restes libres

Les bornes

rouge, P

ou

L

reçoivent la phase d'alimentation avec un shunt entre ces 2 bornes

(fil
rouge
sur le schéma)

La borne 1 du premier interrupteur reçoit le retour vers le point d'utilisation conçerné

(fil
noir
sur le schéma)

La borne 1 du deuxieme interrupteur reçoit le retour vers le point d'utilisation conçerné

(fil
marron
sur le schéma)

Les bornes 2 restes libres

Les bornes

rouge, P

ou

L

reçoivent la phase d'alimentation avec un shunt entre ces 2 bornes

(fil
rouge
sur le schéma)

La borne 1 du premier interrupteur reçoit le retour vers le point d'utilisation conçerné

(fil
noir
sur le schéma)

La borne 1 du deuxieme interrupteur reçoit le retour vers le point d'utilisation conçerné

(fil
marron
sur le schéma)

Les bornes 2 restes libres

Sur certain appareillage, il faut utiliser la borne 2 à la place de la borne 1 :
seul le mode d'appui en bas ou en haut de l'inter pour allumer ou éteindre sera modifié !

Les couleurs utilisées dans le plan et schémas ne sont que des exemples pour une facilité de mise en oeuvre et un meilleur repérage, la norme stipule :

La phase, toutes couleurs sauf bleu et vert/jaune

Le neutre en bleu

La terre en vert/jaune

Branchement d'un interrupteur double allumage

Branchement d'un double interrupteur Legrand Céliane ou Mosaic :

Brancher un interrupteur double allumage Debflex Diam 2  :

Comment brancher un double interrupteur Debflex Emeraude :

Branchement d'un interrupteur double allumage Lexman ou Zeiger :



Schéma de câblage, montage et branchement d'un interrupteur

Schéma de câblage, montage et branchement d'un interrupteur

Différents modes de câblage du circuit électrique peuvent être réalisés suivant les caractéristiques de votre habitat.

Exemple de schémas de câblage et de branchement du montage d'un interrupteur :

> Câblage du circuit d'un interrupteur avec connexions au boîtier d'appareillage
> Câblage du circuit d'un interrupteur avec connexions dans boîte de dérivation ou tableau électrique


Norme d'alimentation d'un double interrupteur

Norme d'alimentation d'un double interrupteur

Le montage du circuit électrique d'un double interrupteur doit être alimenté en section 1,5mm² minimum protégé à son origine par un dispositif différentiel ≤ 30mA avec en complément un disjoncteur de calibre 16A maximum (généralement 10A) comportant un maximum de 8 points d'utilisation (maximum 2 prises commandées par interrupteur).

> Norme d'alimentation du circuit électrique d'un interrupteur


Comment câbler et brancher un interrupteur ?

Comment câbler et brancher un interrupteur ?

Avec le plan architectural et les photos des branchements à effectuer, réaliser votre montage facilement pour câbler et brancher un double interrupteur en effectuant une deuxiéme fois la procédure pour la deuxiéme lampe !

> Exemple de plan de câblage du circuit électrique d'un interrupteur
Installation, câblage et branchement d'un interrupteur
Câblage électrique d'un interupteur
schema d'implantation du circuit électrique de l' interrupteur
Plan architectural
avec montage du circuit,
aide de câblage et photos des branchements !
Comment câbler un interrupteurt ?
schema d'implantation du circuit électrique de l' interrupteur
schema d'implantation du circuit électrique de l' interrupteur
Comment brancher
et câbler le montage
d'un interrupteur ?
