Installation de circuits électriques domestiques
Réalisation de circuits électriques domestiques
Utiliser du matériel marqué
CE voir NF
(HAR pour fils et câbles recommandés)
Respecter
la norme électrique NF C 15-100
et les notices d'installations
Vérifier la hors tension
du ou des circuits électriques
concernés
Avant toute intervention
sur une installation électrique,
éteindre les équipements sensibles
et déclencher le disjoncteur général !
Schema, plan, montage, cablage, branchement de circuit electrique
Schémas électriques interactifs
Plans de câblage, montage des circuits
Branchements des installations


Les circuits électriques spécialisés et dédiés

Les circuits électriques spécialisés et dédiés

Tout équipement électroménager de puissance élevé doit comporter une alimentation dédiée : un circuit spécialisé.
Chaque circuit alimente, depuis sa protection, la boîte de connexion ou prise de courant concerné.

La norme électrique NF C 15-100 prévoit un équipement minimum* comprenant 4 circuits spécialisés :

1 circuit dédié plaque de cuisson ou plaque électrique ou cuisinière

3 autres circuits dédiés au choix : four, lave-vaisselle, lave-linge, sèche-linge

1 circuit dédié plaque de cuisson ou plaque électrique ou cuisinière


3 autres circuits dédiés au choix : four, lave-vaisselle, lave-linge, sèche-linge

Plaque électrqiue
Four
Lave-vaisselle
Lave-linge
Sèche-linge
Circuits électriques spécialisés
*
Pour les logements possédant une seule pièce principale, il est admis :
Un ajustement du nombre de prises spécialisées en fonction de l'équipement fourni
Sans équipement fourni, obligation d'un circuit spécialisé 32A et de 2 circuits spécialisés 16/20A
Un ajustement du nombre de prises spécialisées en fonction de l'équipement fourni
Sans équipement fourni, obligation d'un circuit spécialisé 32A et de 2 circuits spécialisés 16/20A

Des circuits dédiés supplémentaires sont demandés dans l'équipement minimum d'une installation électrique ainsi qu'en fonction des applications prévues :

les circuits électriques spécialisés et dédiés



Circuit électrique de prises de courant

Circuit électrique de prises de courant

Circuit électrique de prises de courant

Installation électrique de prises de courant

Installation des circuits de prises électriques - prises de courant

Le câblage du circuit électrique de prises de courant se réalise en montage dit "parallèle".

Il peut être réalisé en section 1,5 ou 2,5 mm² suivant sont nombre de prises et le calibre de sa protection.

Le câblage du circuit électrique de prises de courant se réalise en montage dit "parallèle".

Il peut être réalisé en section 1,5 ou 2,5 mm² suivant sont nombre de prises et le calibre de sa protection.

Le câblage du circuit électrique de prises de courant se réalise en montage dit "parallèle".

Il peut être réalisé en section 1,5 ou 2,5 mm² suivant sont nombre de prises et le calibre de sa protection.

Schéma électrique du circuit de prises de courant, connaître le principe de câblage :

Avec le schéma électrique de prises de courant,
vous pouvez visualiser le principe de câblage du montage de ce circuit.

Schéma électrique de prises de courant

Schéma électrique de prises de courant

Schéma de prises électriques

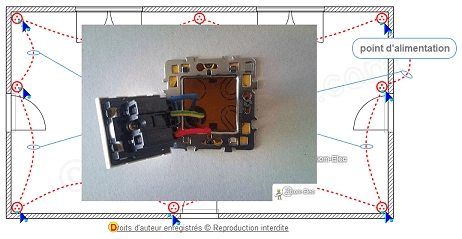

Câblage et branchements sur plan interactif d'un circuit électrique de prises de courant,
comment réaliser le montage de l'installation électrique de ce circuit ?

Avec le plan architectural interactif de câblage du circuit et le branchement sur différentes prises électrique, vous pouvez observer le montage à réaliser de cette installation.

Branchement de prise électrique

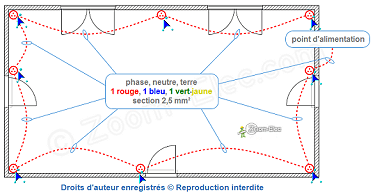

Câblage et branchement de prises électriques

Installation d'un circuit de prise électrique


Circuit électrique de l'interrupteur

Circuit électrique de l'interrupteur

Commande d'éclairage par interrupteur simple allumage

1 commande

Eclairage / Lumière
et/ou
Prise électrique ou Prise de courant commandée
x 2 Maxi
8 points d'utilisation maxi par circuit

Le montage du circuit électrique d'un interrupteur est également nommé simple commande ou simple allumage (SA).

Un interrupteur est utilisé pour commander un ou plusieurs points d'utilisation d'un seul et unique endroit.

Ex : cave, wc ...

Le montage du circuit électrique d'un interrupteur est également nommé simple commande ou simple allumage (SA).

Un interrupteur est utilisé pour commander un ou plusieurs points d'utilisation d'un seul et unique endroit.

Ex : cave, wc ...

Le montage du circuit électrique d'un interrupteur est également nommé simple commande ou simple allumage (SA).

Un interrupteur est utilisé pour commander un ou plusieurs points d'utilisation d'un seul et unique endroit.

Ex : cave, wc ...

Installation électrique du circuit de l'interrupteur

Schéma électrique du circuit de l'interrupteur, connaître le principe de fonctionnement :

Avec le schéma électrique interactif de l'interrupteur,
vous pouvez visualiser le principe de fonctionnement du montage de ce circuit électrique.

Schéma électrique de l'interrupteur

Schéma du circuit d'un interrupteur

Schéma électrique de l'interrupteur simple allumage
Branchements et câblage sur plan interactif du circuit électrique d'un interrupteur,
comment réaliser le montage de l'installation électrique de ce circuit ?

Avec le branchement sur différents interrupteurs et le plan architectural interactif de câblage du circuit électrique, vous pouvez observer le montage à réaliser de cette installation.

Brancher un interrupteur simple allumage

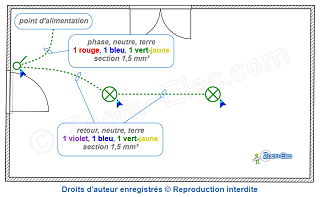

Câblage et branchement d'un interrupteur

Plan de câblage électrique d'installation d'un interupteur
Voir également les schémas électriques et branchements suivants :

Schéma et branchement d'un interrupteur double allumage

Prise commandée par interrupteur

Interrupteur avec voyant témoin


Témoigne de l'état de la lampe :
Voyant allumé = Lampe allumée / Voyant éteint = Lampe éteinte

Interrupteur avec voyant lumineux

sans neutre

Repérage de l'appareillage dans l'obscurité :
Voyant allumé = Lampe éteinte / Voyant éteint = Lampe allumée

Interrupteur lumineux permanent


Voyant allumé en permanence pour un repérage de l'appareillage dans l'obscurité


Circuit électrique du va et vient

Circuit électrique du va et vient

Commande d'éclairage par interrupteurs va et vient

2 commandes

Eclairage / Lumière
et/ou
Prise électrique ou Prise de courant commandée
x 2 Maxi
8 points d'utilisation maxi par circuit

Les interrupteurs va et vient servent à commander un ou plusieurs points d'utilisation de deux endroits différents.

Ex : couloir, escalier, garage ...

Installation électrique du circuit du va et vient

Schéma électrique du circuit d'un va et vient, connaître le principe de fonctionnement :

Avec le schéma électrique interactif d'un montage va et vient, vous pouvez visualiser comment fonctionne ce circuit suivant la manipulation des interrupteurs et le cheminement de la phase.

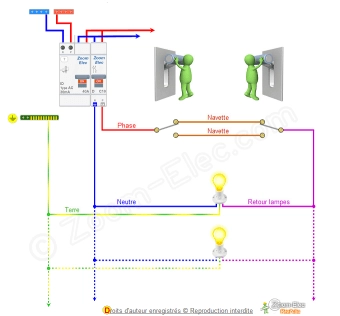

Schéma électrique de l'interrupteur va et vient

Schéma du circuit d'un va et vient

Schéma électrique du va et vient
Branchements et câblage sur plan interactif du circuit électrique d'interrupteurs va et vient,
comment réaliser le montage de l'installation électrique de ce circuit ?

Avec le branchement sur différents  interrupteurs va et vient et le plan architectural interactif de câblage du circuit électrique, vous pouvez observer le montage à réaliser de cette installation.

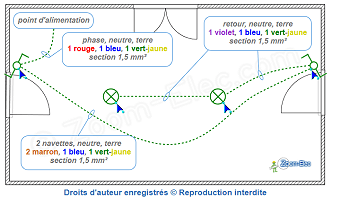

Câblage et branchement d'un va et vient

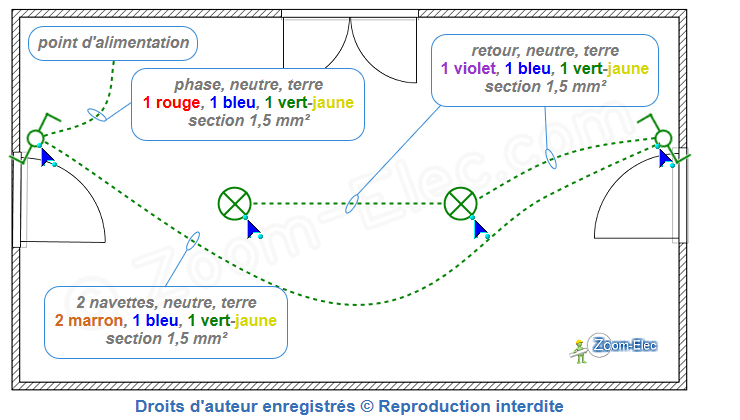

Plan de câblage électrique d'installation d'un va et vient

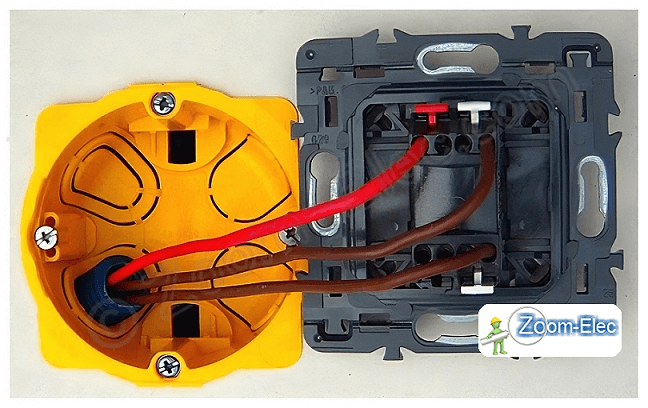

Branchement d'un inter va et vient
Voir également les schémas électriques et branchements suivants :

Prise commandée par va et vient

Va et vient avec voyant témoin


Témoigne de l'état de la lampe :
Voyant allumé = Lampe allumée / Voyant éteint = Lampe éteinte

Va et vient avec voyant lumineux

sans neutre

Repérage de l'appareillage dans l'obscurité :
Voyant allumé = Lampe éteinte / Voyant éteint = Lampe allumée

Va et vient lumineux permanent


Voyant allumé en permanence pour un repérage de l'appareillage dans l'obscurité


Circuit électrique du télérupteur

Circuit électrique du télérupteur

Commande d'éclairage par boutons poussoirs et télérupteur

Plus de 2 commandes

Eclairage / Lumière
et/ou
Prise électrique ou Prise de courant commandée
8 points d'utilisation maxi par circuit

Un télérupteur est utilisé pour commander un ou plusieurs points d'utilisation de plus de deux endroits différents.

Ex : couloir, escalier avec palier d'étage, séjour, commande extérieur ...

Suivant l'utilistion, la puissance et la quantité de points d'utilisations, il conviendra d'utiliser un télérupteur :

Unipolaire, un pôle, 1 contact

Bipolaire, 2 pôles, 2 contacts

Installation électrique du circuit du télérupteur unipolaire et bipolaire

Schéma électrique du circuit du télérupteur, connaître le principe de fonctionnement :

Avec le schéma électrique interactif d'un montage de télérupteur, vous pouvez visualiser comment fonctionne ce circuit suivant les différents appuis donnés aux boutons poussoirs ainsi que l'inversion du contact du télérupteur.

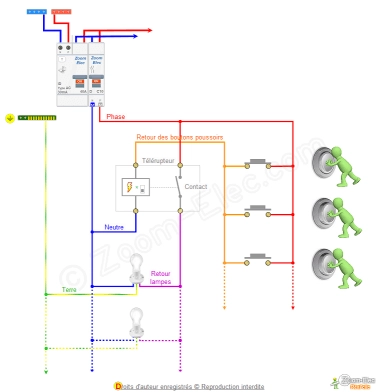

Schéma électrique du télérupteur

Schéma électrique du circuit d'un télérupteur unipolaire

Schéma électrique du circuit d'un télérupteur bipolaire

Comment brancher un telerupteur ?
Branchements et câblage sur plan interactif du circuit électrique d'un télérupteur,
comment réaliser le montage de l'installation électrique de ce circuit ?

Avec le branchement sur différents boutons poussoirs et télérupteurs ainsi que le plan architectural interactif de câblage
du circuit électrique, vous pourrez observer le montage à réaliser de cette installation.

Câblage et branchement d'un télérupteur

Branchement d'un télérupteur de boite de dérivation
brancher bouton poussoir
Branchement télérupteur

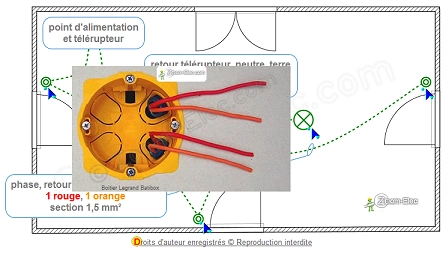

Plan de câblage électrique d'installation d'un télérupteur et boutons poussoirs
Voir également les schémas électriques et branchements suivants :

Prise commandée par télérupteur

Bouton poussoir à voyant témoin


Témoigne de l'état de la lampe :
Voyant allumé = Lampe allumée / Voyant éteint = Lampe éteinte

Bouton poussoir à voyant lumineux

sans neutre
Voyant allumé en permanence pour
un repérage de l'appareillage dans l'obscurité


Circuit électrique du contacteur jour nuit ou heures creuses

Circuit électrique du contacteur jour nuit ou heures creuses

Branchement de contacteur jour nuit ou heures creuses

Le contacteur jour nuit ou heures creuses est utilisé dans une installation comportant un abonnement à double tarification.

Il permet d'alimenter automatiquement le chauffe eau ou ballon d'eau chaude au moment du tarif le plus bas.

Le contacteur jour nuit ou heures creuses est utilisé dans une installation comportant un abonnement à double tarification.

Il permet d'alimenter automatiquement le chauffe eau ou ballon d'eau chaude au moment du tarif le plus bas.

Le contacteur jour nuit ou heures creuses est utilisé dans une installation comportant un abonnement à double tarification.

Il permet d'alimenter automatiquement le chauffe eau ou ballon d'eau chaude au moment du tarif le plus bas.

Installation Contacteur jour nuit ou heures creuses

Schéma électrique du circuit du contacteur jour nuit ou heures creuses,
connaître le principe de câblage :

Avec le schéma électrique du contacteur jour nuit ou heures creuses,
vous pouvez visualiser le principe de câblage du montage de ce circuit.

Schéma électrique d'un contacteur jour nuit ou heures creuses

Schémas du Contacteur jour nuit ou heures creuses

Schema de branchement d'un contacteur jour nuit ou heures creuses
Câblage et branchements du contacteur jour nuit ou heures creuses,
comment réaliser le montage de l'installation électrique de ce circuit ?

Avec le plan de câblage du circuit et le branchement sur différents contacteurs,
vous pouvez observer le montage à réaliser de cette installation.

Branchement d'un contacteur jour nuit ou heures creuses

Câblage et branchements du Contacteur jour nuit ou heures creuses
